Аксессуары к индикаторным трубкам
Непременным условием измерения концентраций в ходе газового анализа является представительность (соответствие контролируемой среде) анализируемой пробы.
Для этого необходим правильный её отбор, так как точность аналитического анализа определяется, в том числе, точностью отбора пробы.
Для просасывания заданного объёма пробы воздуха (или газовой смеси) через индикаторные трубки используют различные пробоотборные устройства.
Полуколичественные измерения можно осуществлять даже при помощи резиновых груш.
Для количественных же измерений отбор проб воздуха через индикаторные трубки должен обязательно осуществляться только с применением соответствующих аспираторов или насосов-пробоотборников.
Фактически, пробоотборник и индикаторная трубка (при необходимости в комплекте с фильтрующей трубкой) образуют аналитический модуль.
Таким образом, пробоотборное устройство, предназначенное для количественных измерений индикаторной трубкой, должно иметь те же характеристики потока, что и пробоотборное устройство, используемое при градуировке индикаторной трубки.
В противном случае величина погрешности определения может значительно возрасти.
Большинство аспираторов и насосов-пробоотборников, применяемых совместно с индикаторными трубками, позволяют пропускать заданный объем пробы со скоростью, изменяющейся в течение цикла просасывания.
В начале цикла скорость пропускания пробы высокая, а в конце – низкая.
Такой характер пропускания газовой смеси предпочтительнее, т.к. в начале пропускания пробы через индикаторную трубку окрашенный слой значительно удлиняется, а в конце пропускания длина слоя практически не увеличивается, происходит лишь выравнивание его границ.
При использовании в качестве пробоотборных устройств автоматических аспираторов с равномерной скоростью пропускания, окрашенный слой в индикаторной трубке зачастую имеет слишком размытую границу, что также приводит к увеличению погрешности определения.
Пробоотборники, применяемые в комплекте с индикаторными трубками, должны обеспечивать отбор пробы с небольшой погрешностью (не более 5%), быть герметичными, простыми и удобными в эксплуатации, малогабаритными, легкими и портативными, окончание времени прососа должно быть четко определяемым.
Таким требованиям отвечают неавтоматические переносные аспираторы/насосы-пробоотборники с прямым измерением объема.
Данные аспираторы делятся на две группы:
В последних аспираторах наличие одноходового обратного клапана обеспечивает быстрое вытеснение воздуха из рабочего цилиндра после отбора определённого объема пробы и приведение прибора в рабочее состояние без отсоединения от него индикаторной трубки.
Одной из важнейших технических характеристик неавтоматического аспиратора или насоса-пробоотборника является номинальный объем отбираемой с его помощью пробы.
Научно-производственным объединением ЗАО «Крисмас+» разработан, давно и успешно серийно производится механический, ручной насос-пробоотборник НП-3М.
Насос-пробоотборник ручной НП-3М является оригинальной разработкой ЗАО «Крисмас+» и производится по КРМФ.418311.002ТУ, № патента 89701 от 10.12.2009.
Имеет свидетельство об утверждении типа СИ № 75832 от 16.12.2019, внесен в Госреестр средств измерений под № СИ 18166-19, обязательной сертификации в системе ГОСТ Р не подлежит. При выпуске аспиратор НП-3М проходит обязательную поверку в Федеральном бюджетном учреждении «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге и Ленинградской области» (ФБУ «Тест-С.-Петербург»).
Индикаторные трубки производства ЗАО «Крисмас+» градуируются, поверяются и используются в комплекте с этим насосом-пробоотборником НП-3М вот уже более 30 лет.
Аспиратор НП-3М внесен в Государственный реестр средств измерений, допущен к применению в Российской Федерации и в ряде стран СНГ. Насос-пробоотборник НП-3М входит в производимые компанией мини-экспресс-лаборатории и газоопределители различных модификаций.
Основные технические характеристики насоса-пробоотборника НП-3М:
Для удобства работы и переноски, компания поставляет НП-3М в комплекте со специальной сумкой.
В этом случае в состав поставки входит комплект ЗИП к аспиратору/насосу-пробоотборнику.
Преимущества:
Насос-пробоотборник НП-3М имеет широкое применение при химическом экспресс-контроле состава воздуха, газовых выбросов, утечек природных газов, а также токсичных и ядовитых паров при санитарно-химическом, технологическом, производственном лабораторном и экологическом контроле, в ходе специальной оценки условий труда, в аварийных и чрезвычайных обстоятельствах.
При этом химический анализ выполняется согласно специальной инструкции.

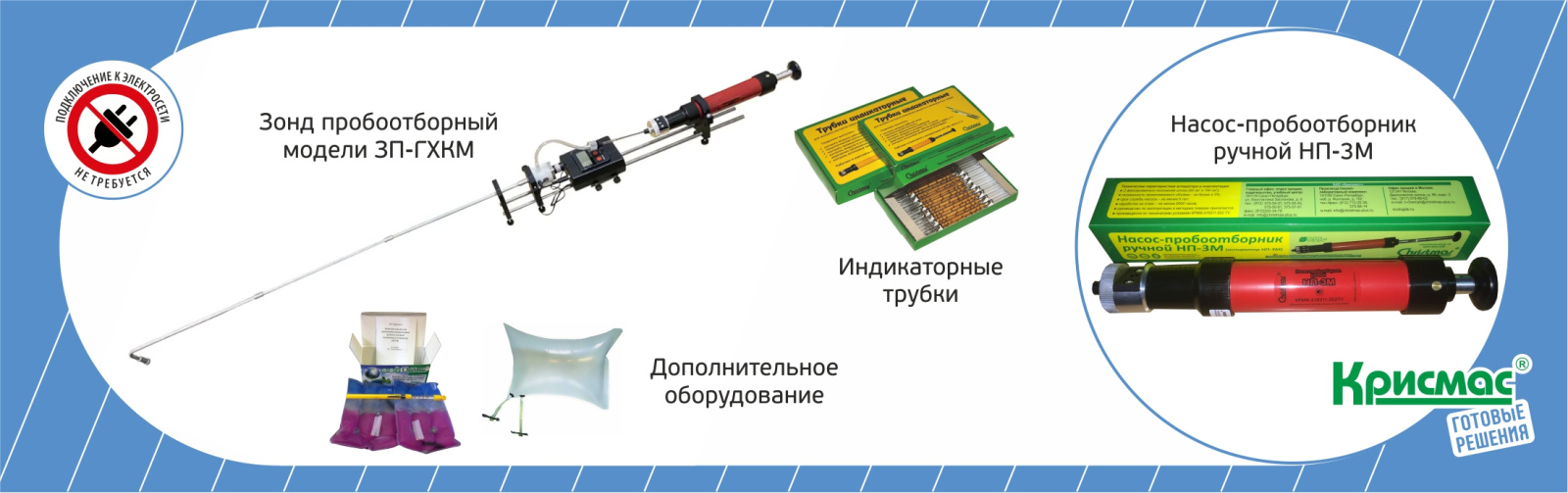

Поставки насоса-пробоотборника НП-3М могут дополняться:
Дополнительно и в случаях отсутствия насоса-пробоотборника НП-3М для всех поставляемых компанией индикаторных трубок наши специалисты рекомендуют следующие аспираторы от наших партнеров:
ГК «Крисмас», осуществляя производство и поставки широкого перечня лабораторного оборудования и приборов для химического аналитического контроля, одновременно разрабатывает и производит для образовательных организаций специальное учебное оборудование, предназначенное для оснащения кабинетов естественно-научного образования.
В некоторые образцы такого учебного оборудования входят и средства газового анализа. Как раз для этих целей ЗАО «Крисмас+» организовало серийное производство облегченной версии насоса-пробоотборника НП-3М – аспиратор НП-4.

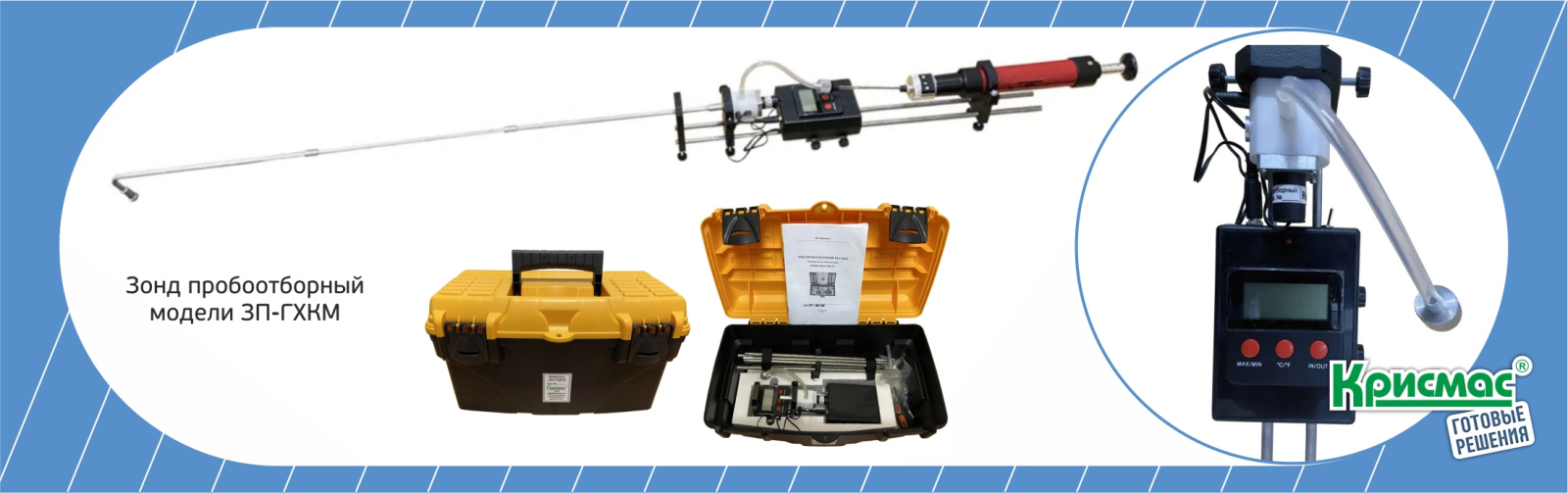

Зонд пробоотборный модели ЗП-ГХКМ (далее – зонд) предназначен для отбора проб газовых сред из труднодоступных мест с последующим их анализом с применением индикаторных трубок совместно с насосом-пробоотборником НП-3М.
Использование пробоотборного зонда ЗП-ГХКМ существенно расширяет область применения ИТ, поскольку позволяет осуществлять с их помощью измерения в условиях, отличных от рабочих условий для индикаторных трубок: при повышенной температуре, влажности и запыленности газовой смеси.
Для этого фторопластовый разделитель потоков снабжен отверстием для подсоединения устройства сбора конденсата. Отверстие для сбора конденсата также позволяет разместить в нем миниатюрный термометр либо термодатчик, при условии его герметичного подсоединения.
Доступ к отверстию открывается путем отвинчивания заглушки.
Для очистки газовой смеси от крупных взвешенных частиц к окончанию штатного газозаборного тракта подсоединен фильтр грубой очистки.
Зонд пробоотборный в комплекте с индикаторными трубками и насосом-пробоотборником НП-3М входит в состав различных моделей газоопределителей типа ГХК, разработанных и производимых ЗАО «Крисмас+».
Использование пробоотборного зонда не только позволяет в принципе осуществлять, но и обеспечивает удобство выполнения химического экспресс-анализа в труднодоступных местах, не имеющих отрицательного давления – таких как кабельные колодцы, склады, баки, трубопроводы, система вентиляции цехов и т.п.
Основные технические характеристики пробоотборного зонда:
Принцип действия пробоотборного зонда состоит в отборе для анализа части газовоздушной смеси (ГВС), принудительно всасываемой с постоянной скоростью с помощью автономного насоса с электромотором постоянного тока.
Расход ГВС через заборный тракт (около 0,5 л/мин) превышает расход при отборе пробы ГВС на ТИ (не более 0,2 л/мин).
Излишек смеси сбрасывается в атмосферу, обеспечивая, таким образом, динамические условия отбора проб, что в свою очередь гарантирует максимально точные результаты при измерениях с применением индикаторных трубок.
Пробоотборный зонд поставляется в частично собранном виде, в виде легко сочленяемых блоков, размещенных в мини-кейсе.
Сборка деталей осуществляется максимально просто с помощью винтовых соединений.
Основные детали конструкции зонда (штатный газозаборный тракт, блок насоса с электромотором и разделителем потоков, блок батареи, блок зажима для аспиратора НП-3М) размещены на двух направляющих штангах с кронштейнами.
На направляющих штангах с помощью легкосъемного зажима жестко фиксируется насос-пробоотборник НП-3М.
Подсоединение ИТ к выходному отверстию разделителя потоков пробоотборного зонда производится при помощи отрезка эластичной трубки со штуцером.
Для поверки аспираторов и насосов-пробоотборников ЗАО «Крисмас+» разработало и производит измеритель объёма ИО-2.
ИО-2 предназначен для измерения и контроля достоверности фактического объема воздуха, просасываемого поршневыми и сильфонными аспираторами типа ручного насоса-пробоотборника НП-3М, АМ-5Е и т.п. заявленному по документам.
Применяется в качестве средства для поверки аспираторов, позволяющих просасывать дозированный объем газовой среды от 50 до 100 см3 за один цикл прокачивания, а также для проверки (освидетельствования) их технического состояния в ходе эксплуатации.
Устройство и принцип действия измерителя объёма:
Принцип действия измерителя объёма ИО-2 заключается в измерении объема воды, поступающей из уравнительного сосуда, при помощи мерного цилиндра.
Вода в уравнительный сосуд в количестве, необходимом для уравновешивания создаваемого аспиратором разрежения, перетекает из специального резервуара, входящего в комплектность поставки. Объем воды и является мерой объема прокачиваемого воздуха.
Технические данные измерителя объёма:
Измеритель объёма ИО-2 поставляется комплектно в разобранном виде.
В состав поставки входит эксплуатационная документация, включающая схему простой сборки измерителя объёма.
Суммарная относительная погрешность (Delta, %) измерения ИО-2 объема воздуха, просасываемого насосом-пробоотборником НП-3М за один полный ход поршня, составляет:
Примечание:
Предельное значение относительной погрешности измерения просасываемого объема для аспиратора НП-3М составляет ±5%.
Габаритные размеры измерителя объёма ИО-2:
Подробнее о оборудовании для хранения и транспортировки проб газовоздушных смесей
В некоторых случаях газового анализа требуется отдельный отбор проб анализируемого воздуха или газовых смесей с целью их дальнейшей транспортировки непосредственно в лабораторию для последующего изучения уже с применением специального лабораторного оборудования, приборов и специального лабораторного инструментария.
Для таких случаев ЗАО «Крисмас+» производит Ёмкость полиэтиленовую газовую ЕПГ для отбора проб газовоздушных смесей с целью их кратковременного хранения и доставки к месту последующего анализа.
Благодаря оснащению двумя штуцерами с зажимами, а также застежкой-«молнией», ёмкость полиэтиленовая газовая (ЕПГ) позволяет отбирать пробы из баллонов и газовых магистралей с избыточным давлением, а также непосредственно из воздуха при атмосферных условиях.
Технические характеристики ёмкости полиэтиленовой газовой:
Комплектность поставки ёмкости полиэтиленовой газовой:
Рекомендации к применению:
Подробнее о комплекте грелки к индикаторным трубкам
Комплект грелки для химического экспресс-анализа воздуха и газовоздушных смесей с помощью индикаторных трубок при пониженных температурах (ниже рабочих условий).
Химический экспресс-анализ воздуха и газовоздушных смесей с помощью индикаторных трубок при пониженных температурах (например, ниже нормированных плюс 10 °С) становится возможным при использовании выпускаемого компанией специального комплекта грелки.
В состав комплекта, представляющего собой удобный для транспортирования и хранения корпус-укладку (допускается замена на упаковочный пакет), компактно входит грелка солевая многоразовая саморазогревающаяся, термометр, трубка силиконовая длиной 4 см для соединения индикаторной трубки и фильтрующей трубки, паспорт на грелку и паспорт, объединенный с инструкцией, на сам комплект.
В паспорте на грелку подробно приведены все ее индивидуальные технические и эксплуатационные данные.
В паспорте на комплект, объединенном с инструкцией, приведена подробная методика применения комплекта в ходе работы с индикаторными трубками в условиях пониженных температур.
Рабочая температура на поверхности грелки при её активизации: около 50 °С.
Рабочий интервал температуры окружающей атмосферы, при которой рекомендуется применение комплекта грелки для работы с индикаторными трубками: от минус 8 до плюс 10 °С.
Время одноразового рабочего режима грелки: не менее 80 мин (зависит от температуры окружающей среды).
Комплект грелки к индикаторным трубкам может быть применен для любого типа индикаторных трубок, имеющих длину не более 180 мм.
Возможны изменения веса и габаритов грелки без ухудшения рабочих характеристик.
Хранить комплект грелки к индикаторным трубкам следует в корпусе-укладке (упаковочном пакете) при комнатной температуре.
Комплект грелки к индикаторным трубкам ЗАО «Крисмас+» предоставляет потребителям возможность заметно расширить температурный диапазон условий эффективной работы с индикаторными трубками в части их применения при пониженных, по сравнению с установленными рабочими условиями, температур – до минус 8 °С.
