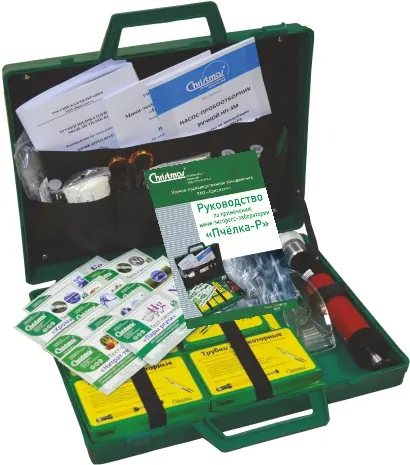

Мини-экспресс-лаборатория «Пчёлка-Р» в контейнере-укладке типа «кейс»

Назначение

Мини-экспресс-лаборатория «Пчёлка-Р» в контейнере-укладке типа «кейс» (далее – лаборатория «Пчелка-Р», МЭЛ «Пчёлка-Р», лаборатория, изделие) является базовой моделью разработанного и производимого ЗАО «Крисмас+» модельного ряда мини-экспресс- лабораторий «Пчёлка-Р».

Лаборатория «Пчёлка-Р» предназначена для экспресс-контроля химической загрязнённости объектов окружающей среды – воздуха и промышленных газовых выбросов, воды и водных сред, вытяжек из почвы и сыпучих сред, а также продуктов питания.

Лаборатория сертифицирована в системе сертификации СДС АСС МЧС России, сертификат № РОСС RU.03 ЭЧ 17. Н 0413.

Контроль выполняется с применением трубок индикаторных* (далее -ТИ), работающих совместно с аспиратором** (насосом-пробоотборником НП-3М), а также тест-систем (далее -ТС).

Примечание
*) Индикаторные трубки ЗАО «Крисмас+» модели ТИ-[ИК-К] внесены в Государственный реестр средств измерений РФ (№ Госреестра 24321-13), а также Государственные реестры Республики Беларусь (№8895) и Республики Казахстан (№10029) – подробнее на сайте компании в разделе: «Индикаторные трубки ЗАО «Крисмас+»».

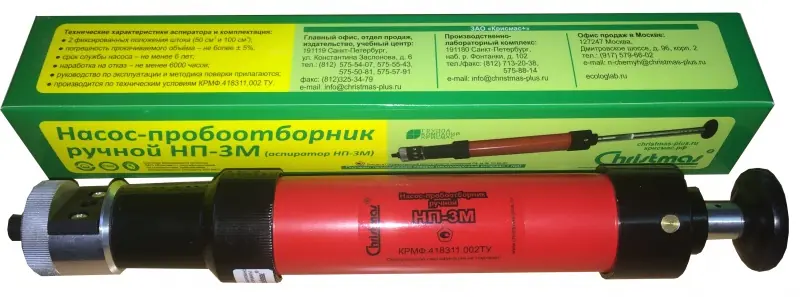

**) Насос-пробоотборник НП-3М, производимый ЗАО «Крисмас+» внесен в Государственный реестр средств измерений РФ (№ Госреестра СИ 18166-19) – подробнее на сайте компании в разделе: «Насос-пробоотборник ручной НП-3М».

Определяемые при этом химические параметры, используемые средства анализа, а также диапазоны определяемых показателей указаны в таблице №1,2 и 3 вкладки «Характеристики».

Лаборатории «Пчелка-Р» в 2026 году присвоен Знак качества за обеспечение высокой точности измерений в аналитической химии ФБУ «НИЦ ПМ – РОСТЕСТ».

Помимо модели лаборатории «Пчелка-Р» в контейнере-укладке типа «кейс», ЗАО «Крисмас+» производит и поставляет лабораторию «Пчелка-Р» в контейнере-укладке типа «сумка», отличающуюся от «Пчелка-Р» в контейнере-укладке типа «кейс» типом укладки и наличием дополнительного комплекта принадлежностей (блокнота, калькулятора, ручки и фонарика).

Области применения

МЭЛ «Пчёлка-Р» применяется в производственных и полевых условиях в организациях и службах, по профилю деятельности предусматривающих осуществление химического экспресс-контроля воздуха и промышленных газовых выбросов, воды и водных сред, вытяжек из почвы и сыпучих сред, а также продуктов питания, для:

• Экспертизы условий труда и аттестации рабочих мест, санитарного контроля воздуха рабочей зоны, в том числе в ходе производственного контроля;
• Контроля промышленных газовых выбросов и сточных вод;
• Технологического контроля производственных процессов, связанных с использованием воздушных и газовых сред, водных растворов (утечек газов и растворов);
• Исследования загрязнённости воздуха, вод и почвы в условиях чрезвычайных ситуаций, связанных с авариями, пожарами и др.;
• Экологической паспортизации объектов промышленности, транспорта, складских хозяйств, трубопроводов и др.;
• Предварительной оценке состава воздуха и других объектов и сред, связанной с защитой здоровья населения, охраной окружающей среды и т.п.

Применение изделия особенно эффективно при оценке загрязнённости объектов окружающей среды в сложной обстановке, требующей получения многофакторной оперативной информации и быстрого принятия решений (в чрезвычайных и аварийных ситуациях).

Для образовательных организаций ЗАО «Крисмас+» производит учебный вариант лаборатории «Пчёлка-Р» – УМК «Пчёлка-У/рх» (см раздел сайта компании: «Мини-экспресс-лаборатория радиационно-химической разведки «Пчёлка-У/рх» в коробке-кейсе»).

Устройство

Лаборатория «Пчелка-Р» производится по ТУ 26.51.53-416-82182574-2023.

Данное изделие производится под зарегистрированной товарной маркой «КРИСМАС» (свидетельство № 404860, № 570418).

Все лаборатории «Пчелка-Р» проходят внутрилабораторный контроль и техническую приёмку, после чего паспорта на изделия заверяются печатью ОТК производителя (ЗАО «Крисмас+»). Потребителю изделия поступают в опломбированном виде.

Изделие представляет собой функционально целостный комплект средств измерений, индикаторных средств, вспомогательного оборудования, принадлежностей и материалов, размещённых вместе с документацией в переносном контейнере-укладке. Трубки индикаторные в футлярах, аспиратор, тест-системы фиксируются в укладке с помощью застёжек или иным способом.

В лаборатории «Пчелка-Р» определения химических показателей осуществляются колориметрическим методом.

Принцип действия ТИ колористического типа из состава изделия основан на изменении длины окрашенного слоя наполнителя при прокачивании через индикаторную трубку анализируемого воздуха, содержащего определяемое вещество. При этом длина изменившего окраску (прореагировавшего) слоя наполнителя является функцией и мерой массовой концентрации определяемого вещества в анализируемом воздухе.

Индикаторным трубкам производимым ЗАО «Крисмас+» в 2025 году присвоен Знак качества за обеспечение высокой точности измерений в аналитической химии ФБУ «НИЦ ПМ – РОСТЕСТ».

Принцип действия ТС для контроля воды и водных сред заключается во взаимодействии исследуемого раствора с индикационной основой, обработанной аналитической рецептурой, в результате чего под воздействием присутствующих в анализируемой воде определяемых веществ образуются окрашенные соединения. При этом интенсивность окраски зависит от концентрации определяемых веществ, которую определяют по соответствующим контрольным цветовым шкалам.

Принцип действия безаспирационных тест-систем для контроля загрязнённости воздуха основан на безаспирационном («пассивном», за счёт диффузии) проникновении молекул определяемого загрязнителя из воздуха к активной индикационной основе, которая при взаимодействии с загрязнителем изменяет окраску. При этом результатом анализа являются значения концентрации, усреднённые за время экспонирования.

Правила работы и методика применения лаборатории «Пчелка-Р» подробно приведены в комплекте сопроводительной документации, включающей:

• Руководство по применению мини-экспресс-лаборатории «Пчёлка-Р»;
• Насос-пробоотборник ручной НП-3М. Руководство по эксплуатации с отметкой о поверке. КРМФ.418311.002 РЭ;
• Трубки индикаторные модели ТИ-[ИК-К]. Руководство по эксплуатации со свидетельствами о поверке. КРМФ.415522.003 РЭ;
• Газоопределители химические и трубки индикаторные ГХ-Е. Руководство по эксплуатации ГХ-Е.00.000 РЭ;
• Свидетельство о поверке трубок индикаторных ГХ-Е СО-0,25 (заверенная копия);
• Термометр стеклянный типа ТС-4М. Паспорт (вложен в упаковку термометра);
• Инструкция по эксплуатации жидкостных термометров с органическим наполнителем;
• Паспорт изделия.

В Руководстве по применению мини-экспресс-лаборатории «Пчёлка-Р», помимо правил работы и методик применения лаборатории, включены сведения, позволяющие обеспечить удобство работы с изделием и надежность получаемых результатов.

Полный состав лаборатории «Пчелка-Р» приведен в таблице №4 вкладки «Характеристики».

Сопроводительная документация в сокращенных версиях для данного изделия приведена во вкладке «Файлы и документы».

Технические характеристики

Примечание
Подробные технические характеристики - см. вкладку «Характеристики».

Условия применения изделия при экспресс-контроле воздуха, воды и водных сред с применением тест-систем:

• Температура анализируемого воздуха* – от 10 до 40 °С;
• Температура анализируемой воды – от 5 до 40 °С;
• Относительная влажность воздуха и атмосферное давление – не регламентируется.

Примечание
*) При необходимости применения индикаторных трубок в условиях пониженных температур (от -7 до +10 °С), ЗАО «Крисмас+» рекомендует использовать специальный комплект грелки для работы с индикаторными трубками (№ Артикула/заказа 7.416). Подробнее на сайте компании в разделе: «Оборудование для газового анализа», подраздел: «Вспомогательное оборудование».

Рабочие условия применения МЭЛ «Пчёлка-Р» в кейсе при контроле воздуха и промышленных выбросов с применением индикаторных трубок (штатные условия) приведены в таблице №5 вкладки «Характеристики».

Относительная погрешность результата измерений концентраций загрязнителей в воздухе при применении индикаторных трубок в рабочих условиях составляет не более ± 25%.

Продолжительность выполнения анализа индикаторными средствами:

• При контроле воздуха с применением ТИ – от 1 до 10 минут;
• При контроле воздуха с применением безаспирационных тест-систем – от 15 мин до 1 суток при контроле паров ртути и от 1 до 8 ч при контроле паров аммиака;
• При контроле воды, водных растворов и вытяжек с применением тест-систем – от 1 до 5 мин.

Ресурс индикаторных средств, входящих в состав изделия, позволяет выполнить следующее количество анализов:

• Индикаторные трубки (10 наименований согласно таблице №1) – 20 анализов воздуха по каждому наименованию (всего 200 анализов);
• Тест-системы «Аммиак» и «Пары ртути» – не менее 50 анализов воздуха по каждому наименованию (всего 100 анализов);
• Прочие тест-системы (10 наименований согласно таблице №2) – не менее 100 анализов воды по каждому наименованию (всего 1000 анализов).

Массогабаритные характеристики изделия:

• Габаритные размеры не более, мм – 400×370×80;
• Масса не более, кг – 4.

Срок службы лаборатории «Пчелка-Р» составляет не менее 5 лет от даты выпуска при соблюдении правил применения, транспортирования и хранения, а также своевременного восполнения расходных компонентов.

Лаборатория «Пчелка-Р» поставляется в составе контейнера-укладки типа «кейс» (1 место).

Поставка осуществляется транспортной компанией, либо на условиях самовывоза. При необходимости, отдельно оговариваются условия поставки в более короткие сроки, а также желательные для заказчика условия транспортировки (авто или железнодорожным перевозчиком и т.д.).

В комплектность и укладку лаборатории «Пчелка-Р» в контейнере-укладке типа «кейс» разработчиком и производителем ЗАО «Крисмас+» могут быть внесены незначительные изменения, не ухудшающие её технических и эксплуатационных характеристик.

Все использованные средства химического контроля и материалы утилизируются в общем порядке, принятом для лабораторных отходов.

Лабораторию «Пчелка-Р» в кейсе следует хранить в прохладном месте.

Состав лаборатории «Пчелка-Р» в кейсе может быть изменен в зависимости от конкретных пожеланий потребителя, в том числе за счет изменения наименований и количества индикаторных трубок (полный ассортимент производимых ЗАО «Крисмас+» индикаторных трубок см. раздел «Характеристики» таблица № 5).
А также расширения состава лаборатории дополнительными функциональными модулями, а именно: приборами и лабораторным оборудованием, производимым и поставляемым ГК «Крисмас» для анализа воздуха. (см. сайт компании, раздел: «Оборудование для газового анализа»).

Кроме того, для повышения эффективности и удобства работы с изделием производитель рекомендует следующее дополнительное оборудование:

• Ёмкость полиэтиленовая газовая ЕПГ для отбора проб (Артикул №10.004);
• Пробоотборный зонд модели ЗП-ГХКМ (Артикул №10.002);
• Измеритель объёма ИО-2 (Артикул №10.005);
• Комплект грелки для работы с индикаторными трубками в условиях пониженных температур (Артикул №7.416);
• Набор принадлежностей к тест-системам для химического анализа воды «НПТ-вода» (Артикул №7.32);
• Набор принадлежностей к тест-системам для химического анализа воздуха «НПТ-воздух» (Артикул №7.33);
• Тест-комплекты для анализа воды по запросу потребителя (см. сайт компании, раздел: «Оборудование для анализа воды»);
• Тест-комплекты для анализа почвы (см. сайт компании, раздел: «Оборудование для анализа почвы»);
• Приборы контроля воздуха по запросу потребителя (см. сайт компании, раздел: «Оборудование для газового анализа»);
• Комплект пополнения МЭЛ «Пчелка-Р» (КП МЭЛ «Пчелка-Р»);
• Комплект запасных частей, инструментов и принадлежностей к МЭЛ «Пчелка-Р» (ЗИП МЭЛ «Пчелка-Р»).

Преимущества и особенности

Мини-экспресс-лаборатории «Пчелка-Р» в контейнере-укладке типа «кейс»:

• Разработана и серийно производится из отечественного сырья и материалов в оригинальном исполнении более 30 лет исключительно ЗАО «Крисмас+»;
• Максимально компактна (портативна) и мобильна;
• Обеспечивает одновременное осуществление химического экспресс-анализа различных объектов окружающей среды и по нескольким различным определяемым компонентам;
• Индикаторные трубки из состава лаборатории внесены в Государственный реестр средств измерений РФ (№ Госреестра 24321-13), а также Государственные реестры Республики Беларусь (№8895) и Республики Казахстан (№10029);
• Насос-пробоотборник НП-3М из состава лаборатории внесен в Государственный реестр средств измерений РФ (№ Госреестра СИ 18166-19);
• Обеспечивает проведение химического анализа с получением достоверных результатов в минимальное время непосредственно в производственных условиях, при отсутствии химической стационарной лаборатории или в дополнение к ней, в том числе, при необходимости, прямо на месте отбора проб;
• Все расходные средства анализа, материалы и принадлежности отечественного производства, легко восполняются комплектом пополнения (КП МЭЛ «Пчелка-Р») при обращении в предприятие-изготовитель ЗАО «Крисмас+»;
• Может применяться совместно с индикаторными трубками общепромышленного и специального назначения других типов;
• Не содержит взрывопожароопасных, сильнодействующих, ядовитых и наркотических веществ;
• Полностью автономна, не требует водоснабжения и электроснабжения;
• Может применяться персоналом, не имеющим специальной химико-аналитической подготовки, благодаря подробному описанию в прилагаемом иллюстрированном руководстве операций отбора и подготовки проб, выполнения определений, а также вспомогательной информации по анализу (механики, техники, лаборанты и т.п.);
• Применение лабораторий «Пчелка-Р» в кейсе, по сравнению с применением более сложного аналитического оборудования, позволяет существенно сократить затраты на выполнение оперативного химического контроля загрязнённости объектов окружающей среды.

Примечание:
При необходимости в Учебном центре ЗАО «Крисмас+» можно пройти краткосрочные курсы по работе с разработанным и производимым компанией оборудованием. По результатам обучения выдается специальный сертификат.
