Полевая лаборатория анализа воды НКВ-1

Назначение

Полевая лаборатория анализа воды НКВ-1 (далее – полевая лаборатория НКВ-1, полевая лаборатория, лаборатория, изделие) является базовой моделью разработанного и производимого ЗАО «Крисмас+» модельного ряда полевых лабораторий анализа воды НКВ-1.

Полевая лаборатория анализа воды НКВ-1 представляет собой портативную лабораторию, предназначенную для оперативного химического анализа качества питьевой и природной воды в полевых и лабораторных условиях на 18 показателей.

Лаборатория НКВ-1 позволяет выполнять химический анализ нормативно-очищенных сточных и загрязнённых природных вод на основе действующей нормативно-технической документации.

Кроме того, с помощью полевой лаборатории НКВ-1 возможно осуществлять химический анализ почвы путём определения состава её почвенных вытяжек.

В изделии используются методики, соответствующие действующей нормативной документации на выполнение химического анализа показателей качества питьевой и природной воды.
Ряд методик измерений занесен в Реестр аттестованных методик измерений РФ, а именно:

• Сульфаты (SO₄^2–), мг/л, ТМ с хлоридом бария, МВИ-15-142а-12;
• Хлориды (Cl^–), мг/л, ТМ с нитратом серебра, МВИ-02-144-09.

При наличии фотоколориметра* изделие позволяет осуществлять химический анализ показателей качества питьевой и природной воды фотометрическим методом. При этом, определяются концентрации:

• Аммония (NH₄⁺), мг/л, ФМ с реактивом Несслера, МВИ-04-148-10;
• Железа общего (сумма Fe²⁺и Fe³⁺), мг/л, ФМ с о-фенантролином, МВИ-01-190-09;
• Марганца (Mn²⁺), мг/л, ФМ с формальдоксимом, МИ-18-192-2020;
• Нитритов (NO₂^-), мг/л, ФМ с реактивом Грисса, МВИ—07-149-14;
• Фторидов (F^-), мг/л, ФК с лантан (III) ализаринкомплексоном, МВИ-14-155.

Используемые для этого методики измерений внесены в Федеральный реестр аттестованных методик.

Примечание
*) Производитель рекомендует в качестве фотоколориметра использовать портативный набор-укладку для фотоколориметрирования «Экотест-2020-К». Набор-укладка выполнена на основе аттестованного микропроцессорного фотоколориметра-концентратометра ЭКОТЕСТ-2020 (номер в государственном реестре средств измерений 31761-06).
Подробнее в разделе: «Оборудование для анализа воды» в подразделе: «Фотометры».

Определяемые при этом химические параметры, используемые для этого стандартизованные методы, а также диапазоны измеряемых показателей указаны в таблице №1 вкладки «Характеристики».

Помимо модели НКВ-1, ЗАО «Крисмас+» производит и поставляет модели:

• НКВ-1Фк, отличающуюся от НКВ-1 наличием в составе дополнительного функционального модуля - набора-укладки для фотоколориметрирования «Экотест-2020-К»;
• НКВ-1М, отличающуюся от НКВ-1 наличием в составе дополнительных функциональных модулей - тест-комплекта РК-БПК* и портативной лаборатории «Фосфор»;
• НКВ-1МФк, отличающуюся от НКВ-1 наличием в составе всех трех вышеупомянутых функциональных модулей.

Примечание
*) Тест-комплекты (далее - ТК) – портативные аналитические наборы (ряд ТК обеспечен аттестованными методиками измерений), предназначенные для выполнения количественного или полуколичественного химического анализа (воды, почвенной вытяжки, специальных сред) на содержание одного вещества (группы однородных веществ) в полевых, лабораторных или производственных условиях (см. раздел сайта: «Оборудование для анализа воды», подраздел: «Тест-комплекты для анализа воды»).

Области применения

Полевая лаборатория НКВ-1 применяется как в полевых, так и в лабораторных условиях в организациях и службах, промышленных и агропромышленных предприятиях, по профилю деятельности предусматривающих выполнение аналитического химического контроля питьевой и природной воды, для:

• Оценки соответствия фактических параметров качества воды их установленным нормативным значениям в целях обеспечения безопасности людей и отслеживания негативных процессов, способных привести к деградация окружающей среды;
• Определения пригодности водных ресурсов для их использования в разных сферах человеческой деятельности;
• Подбора наиболее эффективных систем водоочистки и водоподготовки, а также дальнейшего операционного контроля их работы;
• Осуществления экологического мониторинга состояния водоёмов.

Полевая лаборатория НКВ-1 также применяется в общем, среднем и высшем профессиональном, а также в дополнительном образовании в учебных целях при изучении методов химического анализа питьевой и природной воды. Особенно эффективно применение лаборатории НКВ-1 в ходе полевых практик и экспедиционных работ.

Устройство

Полевая лаборатория НКВ-1 производится по ТУ 26.51.53-100-82182574-2025.

Данное изделие производится под зарегистрированной товарной маркой «КРИСМАС» (свидетельство № 404860, № 570418).

Все лаборатории НКВ-1 проходят внутрилабораторный контроль и техническую приёмку, после чего паспорта на изделия заверяются печатью ОТК производителя (ЗАО «Крисмас+»). Потребителю изделия поступают в опломбированном виде.

В полевой лаборатории НКВ-1 определения химических показателей осуществляются расчетным, визуально-колориметрическим и титриметрическим стандартизованными методами. При наличии фотоколориметра изделие может использоваться для выполнения химического анализа питьевой и природной воды фотометрическим методом. Ряд методик аттестован во ВНИИМ им. Д.И.Менделеева (см. таблицу №1 вкладки «Характеристики»).

Полевая лаборатории НКВ-1 сформирована по модульному принципу.

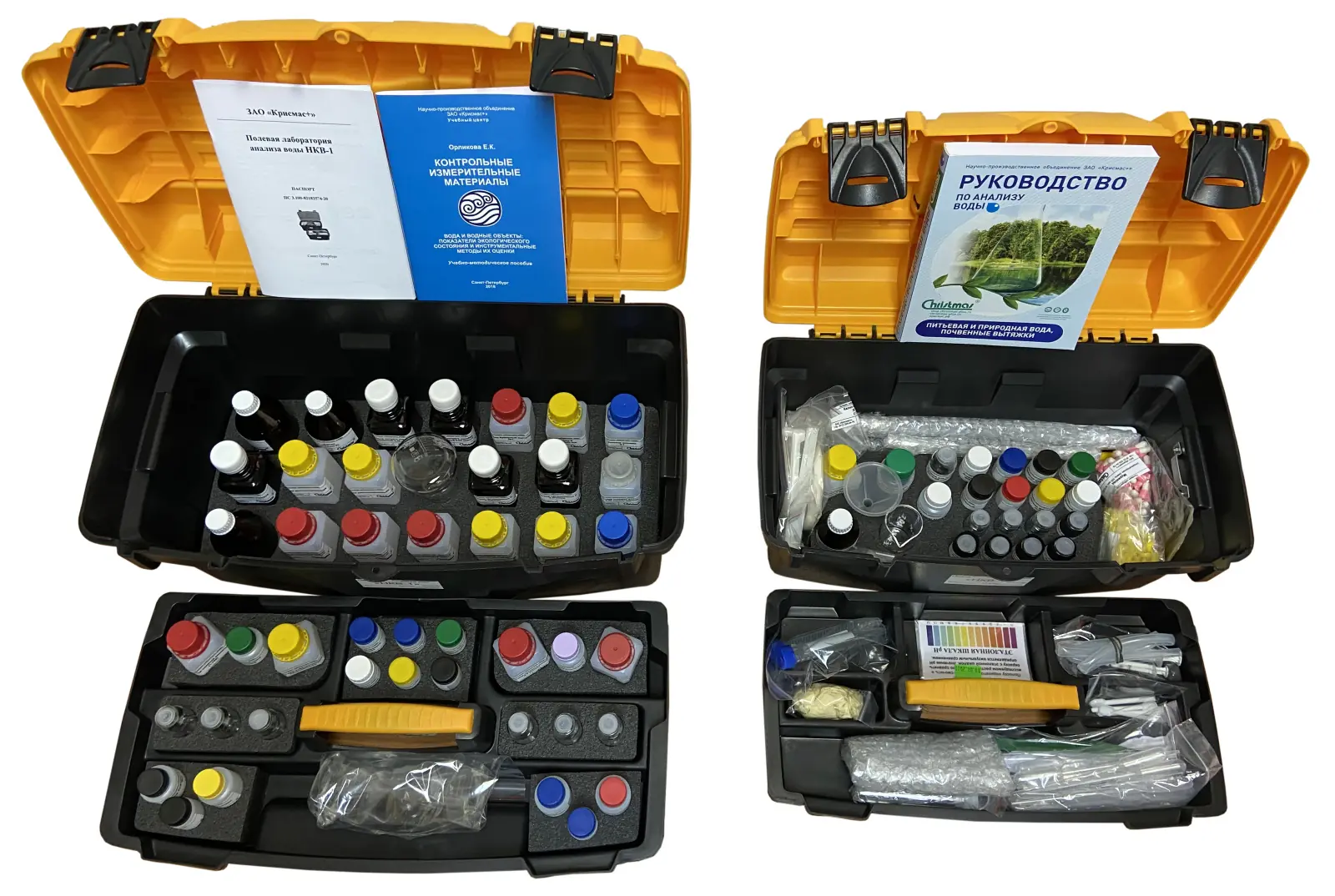

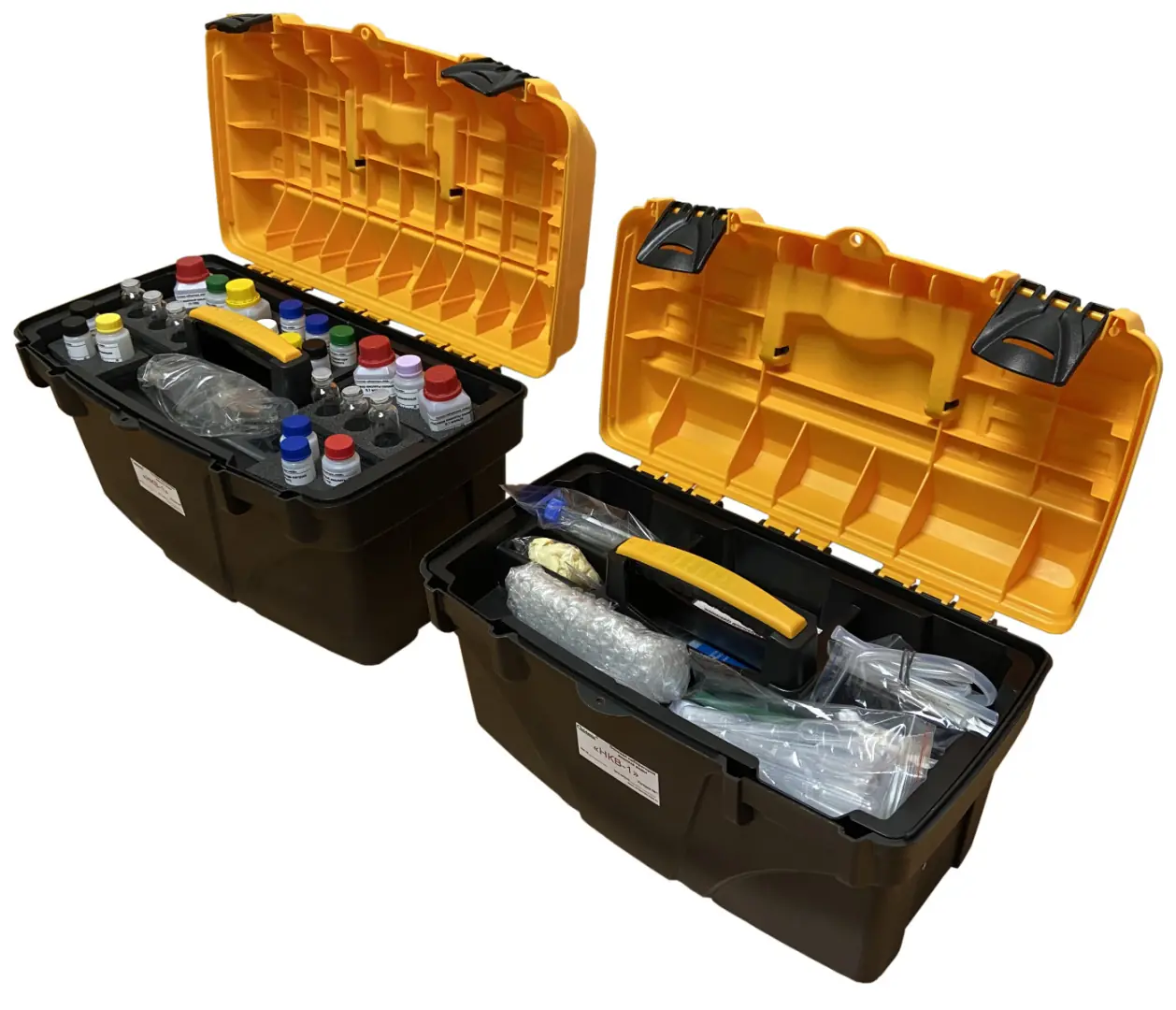

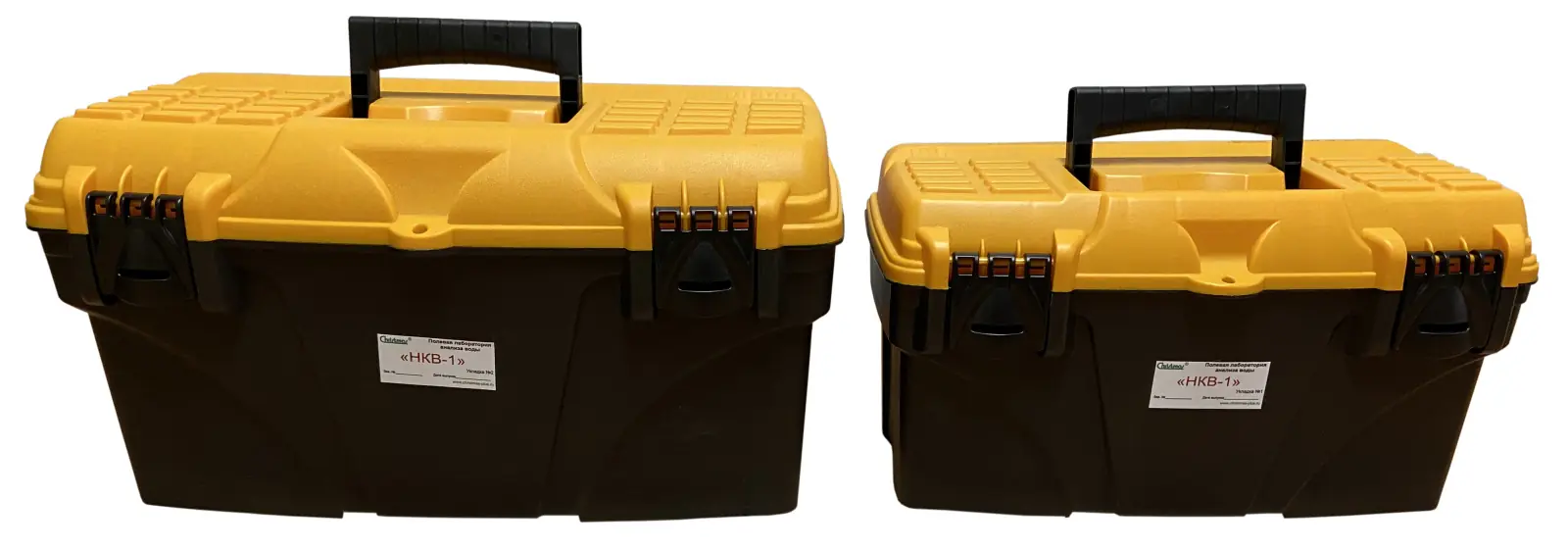

Лаборатория НКВ-1 состоит из двух компактных, удобных для переноски, транспортирования и хранения модулей – жестких пластиковых корпусов-укладок, оборудованных замками-застежками.

Корпус-укладка №1 содержит посуду, реактивы-стандарты, принадлежности и инструментарий, в том числе, специальный штатив-стойку, а также комплект документации.

Корпус-укладка №2 содержит необходимые для работы готовые реагенты и растворы.

Правила работы и методика применения лаборатории НКВ-1 подробно приведены в комплекте сопроводительной документации, включающей:

• Руководство по анализу воды. Питьевая и природная вода, почвенные вытяжки под ред. канд. хим. наук А. Г. Муравьёва. — 6-е изд., перераб., доп. и испр. — Санкт-Петербург: «Крисмас+», 2025.;
• Учебно-методическое пособие Контрольные измерительные материалы «Вода и водные объекты: показатели экологического состояния и инструментальные методы их оценки» Е.К. Орликова Санкт-Петербург: «Крисмас+», 2018 (поставляется в случае использования изделия в учебных целях);
• Паспорт изделия.

В Руководстве по анализу воды. Питьевая и природная вода, почвенные вытяжки, помимо правил работы и методик применения лаборатории НКВ-1, включены сведения, позволяющие обеспечить удобство работы с полевой лабораторией НКВ-1 и надежность получаемых результатов.

Полный состав полевой лаборатории НКВ-1 приведен в таблице №2 вкладки «Характеристики».

Сопроводительная документация в сокращенных версиях для данного изделия приведена во вкладке «Файлы и документы».

Технические характеристики

Примечание
Подробные технические характеристики - см. вкладку «Характеристики».

Рабочие условия применения полевой лаборатории анализа воды НКВ:

• Температура анализируемой пробы – от плюс 10 до плюс 35°С;
• Относительная влажность атмосферного воздуха, а также атмосферное давление – не регламентируются.

Примечание:
Рекомендуемая температура окружающего воздуха при отборе и обращении с пробой, а также при выполнении анализа должна быть в пределах от 5 до 40 °С.

Срок службы полевой лаборатории НКВ-1 составляет не менее 3 лет от даты выпуска. При соблюдении всех установленных правил применения, транспортирования, хранения и технического обслуживания, а также своевременного восполнения расходных и пришедших в негодность компонентов, изделие может служить долгие годы.

Растворы, срок годности которых истёк, могут быть приготовлены потребителем из реагентов, размещённых в соответствующем корпусе-укладке изделия по методикам, описанным в прилагаемом руководстве.

Полевая лаборатория НКВ-1 поставляется в составе 2-х корпусов-укладок (2 места).

Поставка осуществляется транспортной компанией, либо на условиях самовывоза. При необходимости, отдельно оговариваются условия поставки в более короткие сроки, а также желательные для заказчика условия транспортировки (авто или железнодорожным перевозчиком и т.д.).

В комплектность и укладку полевой лаборатории НКВ-1 разработчиком и производителем ЗАО «Крисмас+» могут быть внесены незначительные изменения, не ухудшающие её технических и эксплуатационных характеристик.

Все использованные растворы и материалы утилизируются в общем порядке, принятом для лабораторных отходов.

Полевую лабораторию НКВ-1 следует хранить в прохладном месте.

Состав лаборатории НКВ-1 может быть изменен в зависимости от конкретных пожеланий потребителя, в том числе за счет его расширения дополнительными функциональными модулями, а именно: специальными портативными лабораториями, тест-комплектами, вспомогательными наборами, приборами и лабораторным оборудованием, производимым и поставляемым ГК «Крисмас» для анализа воды. (см. сайт компании, раздел: «Оборудование для анализа воды»).

Кроме того, для повышения эффективности и удобства работы с изделием производитель рекомендует следующее дополнительное оборудование:

• Набор-укладка для фотоколориметрирования «Экотест-2020 К» (Артикул № 3.300);
• Карманный кондуктометр EC212 ЭКОСТАБ или аналогичный;
• рН-метр / Экостаб рН-201 или аналогичный;
• Анализатор растворенного кислорода «МАРК-302М» или аналогичный;
• Тест-комплекты для анализа воды по запросу потребителя (см. сайт компании, раздел: «Оборудование для анализа воды»);
• Приборы контроля воды по запросу потребителя (см. сайт компании, раздел: «Оборудование для анализа воды»);
• Набор посуды для химического анализа многофункциональный (МФ) (Артикул 6.211);
• Набор МФ-М (мерная посуда) (Артикул 6.211.1);
• Набор МФ-Л (лабораторная посуда) (Артикул 6.211.2);
• Набор МФ-0,5-1(мерная и лабораторная посуда вместимостью 0,5-1 л) (Артикул 6.211.3);
• Набор МФ-Р (мерная посуда для ТК) (Артикул 6.211.4);
• Комплект пополнения НКВ-1 (КП НКВ-1);
• Комплект запасных частей, инструментов и принадлежностей к НКВ-1 (ЗИП НКВ-1).

Примечание*
Подробная информация на сайте компании в разделах: «Оборудование для анализа воды», «Общелабораторное оборудование и приборы».

Состав полевой лаборатории НКВ-1 приведен в таблице №2, вкладка «Характеристики».

Преимущества и особенности

Полевой лаборатории анализа воды НКВ-1:

• Разработана и серийно производится из отечественного сырья и материалов в оригинальном исполнении исключительно ЗАО «Крисмас+»;
• Ряд специальных методик измерения разработан производителем изделия ЗАО «Крисмас+», аттестован во ВНИИМ им. Д.И. Менделеева и внесен в Федеральный реестр аттестованных методик.
  В случае применения фотоколориметра (может поставляться по отдельному заказу) этот перечень существенно расширяется;
• Оперативно разворачивается на лабораторном (рабочем, походном) столе с лёгкой доступностью готовых к применению компонентов;
• Методы химического анализа, реализованные в лаборатории НКВ-1, соответствуют действующей нормативной документации на выполнение химического анализа показателей качества питьевой и природной воды. Кроме того, лаборатория позволяет осуществлять химический анализ загрязнённых природных вод и нормативно-очищенных сточных вод на основе действующей нормативно-технической документации;
• Обеспечивает определение показателей качества воды с получением достоверных результатов анализов в минимальное время непосредственно в полевых и производственных условиях, при отсутствии химической стационарной лаборатории или в дополнение к ней, в том числе, при необходимости, прямо на месте отбора проб;
• Имеющиеся, при стандартной комплектации, в полевой лаборатории НКВ-1 расходуемые материалы (реагенты, растворы и др.) позволяют выполнить не менее 100 определений по каждому из определяемых показателей. Все расходные материалы и принадлежности отечественного производства, легко восполняются комплектом пополнения (КП НКВ-1) при обращении в предприятие-изготовитель ЗАО «Крисмас+»;
• Не содержит взрывопожароопасных, сильнодействующих, ядовитых и наркотических веществ;
• Благодаря оснащению готовым к использованию оборудованием, реагентами, растворами и материалами применима в производственных (цеховых) условиях в отсутствие водоснабжения и электроснабжения;
• Может применяться персоналом, не имеющим специальной химико-аналитической подготовки, благодаря подробному описанию в прилагаемом иллюстрированном руководстве операций отбора и подготовки проб, выполнения определений, а также вспомогательной информации (механики, техники, лаборанты);
• Широкое применение полевых лабораторий НКВ-1 обеспечивает максимально эффективный и экономичный химический анализ показателей качества питьевой и природной воды, а также нормативно-очищенной сточной и загрязнённой природной воды, что позволяет своевременно выявлять потенциальные угрозы и оперативно реагировать на нарушения.

Примечание:
При необходимости в Учебном центре ЗАО «Крисмас+» можно пройти краткосрочные курсы по работе с разработанным и производимым компанией оборудованием. По результатам обучения выдается специальный сертификат.
