Индикаторная трубка «Этанол 200–5000 (4,5)»: характеристики и применение

Назначение и область применения

Индикаторная трубка «Этанол 200–5000 (4,5)» (ТИ-[EtOH-5,0]) решает задачу оперативного контроля там, где лабораторные методы слишком медленны или недоступны. Это одноразовое средство измерений, предназначенное для мгновенной оценки концентрации паров этилового спирта непосредственно в рабочей зоне.

Изделие востребовано на фармацевтических и пищевых производствах, в лакокрасочной и парфюмерной промышленности, а также на объектах, где этанол используется как растворитель, экстрагент или основа дезинфицирующих средств.

Конструктивное отличие индикаторной трубки – работа без дополнительного фильтра: анализируемый воздух проходит через единый реакционный слой, что упрощает процедуру отбора, исключает риск ошибки при сборке и сокращает время подготовки к замеру до нескольких секунд.

Этанол в воздухе: нормативы, класс опасности и практические риски

Этиловый спирт (C₂H₅OH) классифицируется по четвертому классу опасности согласно ГОСТ 12.1.007-76. Однако маркировка «малоопасное вещество» не отменяет требований к контролю: высокая летучесть этанола и способность быстро достигать критических концентраций в замкнутых пространствах делают регулярные замеры обязательными.

Среднесменная предельно допустимая концентрация в воздухе рабочей зоны установлена на уровне 1000 мг/м³ и закреплена действующими санитарно-гигиеническими нормативами Роспотребнадзора. Превышение этого порога – не просто формальное отклонение от норм. Пары спирта оказывают выраженное нейротоксическое действие, замедляют психомоторные реакции и снижают концентрацию внимания персонала, что напрямую повышает риски производственного травматизма и брака.

Для обеспечения точности интерпретации результатов, особенно при работе с импортной документацией или зарубежными газоанализаторами, в методике предусмотрен коэффициент пересчёта: 1 ppm этанола соответствует 1,91 мг/м³ при температуре 20°С и давлении 101,3 кПа.

Принцип действия и рабочий диапазон

Работа индикаторной трубки основана на колориметрической реакции окисления этанола шестивалентным хромом с переходом в трёхвалентную форму (EtOH + Cr⁶⁺ → Cr³⁺ + продукты окисления).

Визуальным индикатором служит изменение цвета индикаторного слоя с розового на голубой. Длина окрашенного участка прямо пропорциональна концентрации пара и считывается по градуировочной шкале, нанесённой на корпус индикаторной трубки.

Диапазон измерений от 200 до 5000 мг/м³ охватывает как фоновые значения (20% от предельно допустимой концентрации), позволяющие фиксировать начальные стадии накопления паров, так и выраженные превышения (до 500% от предельно допустимой концентрации), характерные для аварийных выбросов, пусконаладочных режимов и зон интенсивного испарения. Погрешность измерений в рабочих условиях не превышает ±25%.

Условия эксплуатации и совместимость с оборудованием

Методика рассчитана на применение при температуре окружающего воздуха от +10 до +35 °С, относительной влажности 30–95% и барометрическом давлении 84,6–106,7 кПа. При проведении замеров в холодное время года или в неотапливаемых помещениях рекомендуется использовать комплект грелки, который поддерживает оптимальную температуру реакционного слоя и гарантирует стабильность химической реакции.

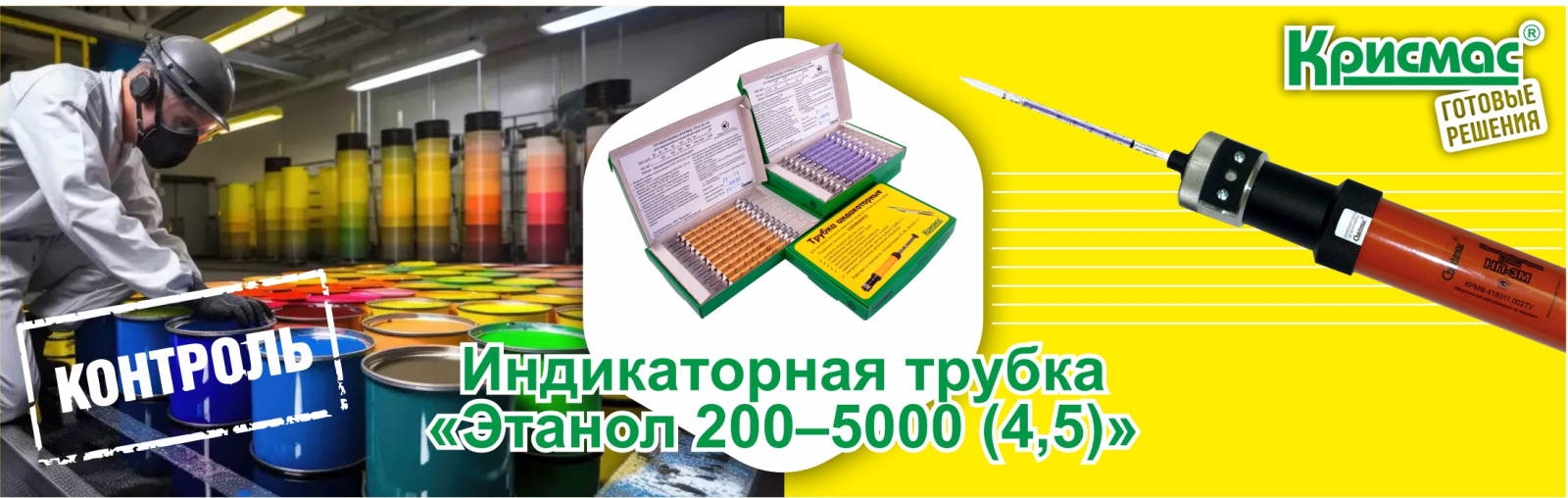

Отбор пробы осуществляется путём ручного прокачивания 100 см³ воздуха, что занимает 44 секунды. Трубка индикаторная полностью совместима с поршневым аспиратором НП-3М производства ГК «Крисмас», а также с насосами АМ-5Е, АМ-0059, УГ-2, Dräger Accuro, Gastec GV-100S и другими устройствами с аналогичными параметрами расхода.

Алгоритм проведения замера

• проверьте срок годности индикаторной трубки на этанол и подготовьте аспиратор (НП-3М или совместимый аналог);
• вскройте индивидуальную упаковку, аккуратно обломайте запаянные концы стеклянной колбы;
• установите индикаторную трубку в держатель насоса стрелкой/маркировкой в сторону аспиратора;
• выполните однократное прокачивание: полное опускание штока занимает 44 секунды (объём пробы строго 100 см³);
• снимите индикаторную трубку, дождитесь стабилизации окраски и измерьте длину окрашенного участка (переход от розового к голубому) по шкале на корпусе. Значение соответствует концентрации этанола в диапазоне 200–5000 мг/м³;
• зафиксируйте результат в журнале производственного контроля, утилизируйте индикаторную трубку как отход, содержащий остатки хромового реагента.

Селективность и влияние посторонних компонентов

Высокая избирательность методики позволяет проводить замеры в многокомпонентных промышленных средах без искажения результатов. Определению этанола не мешают аммиак (до 14 мг/м³), декан (до 100 мг/м³), диоксид азота (до 20 мг/м³), диоксид серы (до 90 мг/м³) и этилацетат (до 215 мг/м³). Обязательным условием корректного анализа является отсутствие в воздушной смеси диэтилового эфира, который может вызвать ложное срабатывание. При наличии других спиртов (метанола, изопропанола) индикатор также реагирует, но с пониженной чувствительностью, что необходимо учитывать при интерпретации данных в сложных газовых смесях.

Метрологическое обеспечение и нормативное соответствие

Индикаторная трубка «Этанол 200–5000 (4,5)» зарегистрирована в Государственном реестре средств измерений Российской Федерации под номером 24321-13 и соответствует требованиям ГОСТ Р 51712-2001 и КРМФ.415522.003 ТУ-2022.

Изделию присвоен Знак качества ФБУ «НИЦ ПМ – РОСТЕСТ», подтверждающий высокую точность измерений в аналитической химии. Индикаторная трубка соответствует Постановлению Правительства РФ № 1847, что позволяет использовать результаты экспресс-анализа для ведения журналов производственного контроля, оформления актов замеров и предоставления данных при проверках надзорных органов.

Индикаторная трубка «Этанол 200–5000 (4,5)» сочетает метрологическую достоверность, простоту эксплуатации и полную нормативную легитимность, становясь надёжным элементом системы промышленной безопасности. При необходимости внедрения экспресс-методов контроля на вашем объекте специалисты ГК «Крисмас» подберут оптимальную конфигурацию аналитического оборудования, рассчитают расход реагентов и подготовят методические материалы для регламентации процедур.
