О ранцевых полевых лабораториях исследования водоёмов модели НКВ-Р (общие сведения о всех модификациях)
Ранцевые полевые лаборатории исследования водоёмов НКВ-Р во всех модификациях являются оригинальными изделиями, разработанными и производимыми ЗАО «Крисмас+». Данные изделия производятся под зарегистрированной товарной маркой «КРИСМАС» (свидетельство № 404860, № 570418).
Технические решения и методы химического анализа, использованные в изделии, являются унифицированными и применяются в изделиях производства ЗАО «Крисмас+», защищены патентом Российской Федерации № 96342 (правообладатель — ЗАО «Крисмас+»). В изделии используются разработанные ЗАО «Крисмас+» методы анализа, внесённые в Федеральный реестр методов измерений.
Назначение и область применения

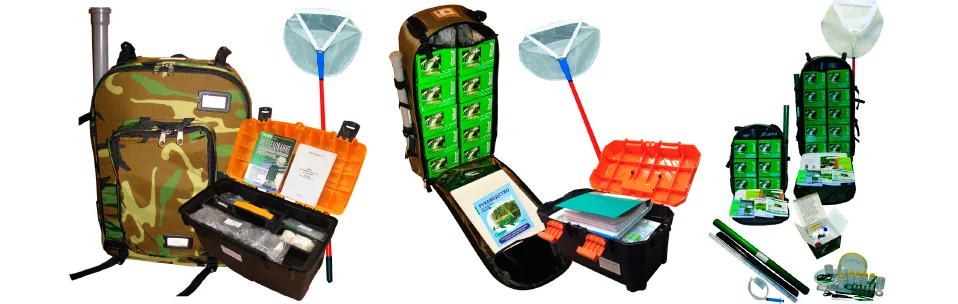

Ранцевая полевая лаборатория исследования водоёмов (сокращённое наименование – НКВ-Р, далее также изделие) предназначена для проведения практических исследований экологического состояния водных объектов (ручьи, слабопроточные водоёмы с каменистым и илистым дном и т.п.) и почв прилегающих территорий путём определения комплекса основных показателей — гидрохимических, гидробиологических, почвенно-химических, визуальных и т.п. непосредственно в полевых условиях. Представляет собой многофункциональный исследовательский комплекс для оценки экологического состояния водных объектов и почв прилегающих территорий.
Лаборатории НКВ-Р выделены в отдельный модельный ряд ввиду характерных особенностей, в первую очередь – укладке в эргономичный ранец с отделениями, обеспечивающими удобную работу с тест-комплектами и другими компонентами состава изделия, при сохранении удобства при химическом анализе, присущих лабораториям семейства НКВ остальных модельных рядов ( настольных НКВ-12, полевых НКВ-1). Кроме того, ранцевая укладка отвечает духу экспедиционных и полевых работ, в основе которых – комплексность, мобильность, обеспечение доставки проб и вспомогательного снаряжения, эффективность, возможность доставки оборудования на удалённые объекты непосредственно участником работ. Учёт физических возможностей участников, а также возрастных групп обеспечивается выбором изделия в «большом» ранце (объем 100 л) или «малом» ранце (объём 60 л).
Получаемые результаты могут использоваться в ходе работ по обнаружению и оценке уровней природных и техногенных факторов загрязнения водоёмов и почв; изучению (измерению) экологически актуальных химических параметров воды и водоёмов, обуславливающих наличие опасных и вредных факторов жизнедеятельности объектов биоты, а также здоровья человека; изучению параметров, позволяющих контролировать эффективность технологических процессов и аппаратов (устройств) очистки сточных и др. вод.
Изделие может поставляться совместно с набором-укладкой для фотоколориметрирования (см. таблицу 1 вкладки «Характеристики»), что позволяет повысить точность определения ряда показателей, анализируемых колориметрическими методами.
Наряду с гидрохимическими методами на основе тест-комплектов, исследования проводятся общепринятыми гидробиологическими методами, а также визуально-описательными методами на основе определителей, таблиц, качественных методик и т.п. НКВ-Р позволяют проводить исследования в полевых условиях на реальном водоёме, в базовом лагере, а также в лаборатории (работа с пробами и образцами, отобранными в полевых условиях).
Изделие, в зависимости от модификации, предназначено для широкого круга потребителей, в соответствии с потребностью в реализуемой практической работе и получаемой информации: студентов, педагогов и преподавателей, включая специалистов, нуждающихся в получении информации о качестве воды водоёма, а также экологическом состоянии водоёма и прилегающих почв. Благодаря простоте и удобству применения изделия, наглядности и обилия информационного обеспечения изделие может применяться и неспециалистами, прошедшими краткий курс обучения.
Изделие в соответствующей модификации может эффективно применяться в учреждениях общего среднего и высшего, среднего специального и высшего профессионального образования, детскими и молодёжными социальными организациями, объединениями и группами общественного экологического контроля, специалистами в их профессиональной деятельности по функционально обеспечиваемым направлениям работы. По отдельным направлениям к работе могут привлекаться и школьники, начиная с 12-14 лет, при условии обязательного непосредственного контроля со стороны взрослых.
Особенности
• удобны для полевых и стационарных условий;
• максимально портативны и переносимы;
• полностью автономны, не требуют источников водо- и электроснабжения;
• экономичны, недороги в эксплуатации;
Направления исследования, обеспечение и оцениваемые показатели приведены в таблице 1.
Методы определения показателей качества воды и характеристики при анализе
Измерения и оценки в работе с лабораториями НКВ-Р проводятся с применением методов, общепринятых в практике соответствующих профессиональных работ количественными, полуколичественными, сигнальными, биоиндикационными и визуально-описательными методами с применением имеющегося в комплекте изделия оборудования, расходуемых материалов, принадлежностей, инструментов и методических пособий — руководств и определителей.
Аттестованные методики измерений «Крисмас+», используемые в лабораториях серии НКВ-Р:
Это достигается применением:
• визуально-колориметрического определения на завершающем этапе вместо, либо в дополнение к фотометрическому;
• аналитических растворов модифицированного состава для упрощённой и ускоренной их дозировки;
• портативных средств дозировки растворов и проб. Окрашенные пробы, образующиеся в ходе анализа некоторых проб, колориметрируются визуально с применением водозащищённых плёночных окрашенных шкал. Возможно фотоколориметрирование окрашенных проб с применением портативного полевого либо лабораторного фотоэлектроколориметра (для некоторых модификаций).
Титриметрические методы анализа, реализованные с использованием стеклянных градуированных пипеток, обеспечивают достаточную чувствительность анализа.
При колориметрическом анализе окрашенные пробы, образующиеся в ходе анализа, колориметрируются визуально с применением цветовых шкал либо фотометрируются с применением портативного фотометра ‒ например, набора-укладки Экотест-2020-К (входит в состав некоторых модификаций либо приобретается отдельно).
Точность анализа, выполняемого с применением входящих, предусмотренных составом лабораторий методик, сопоставима с точностью аналогичных лабораторных методик измерений (по основной номенклатуре показателей).
Оценка почвенно-химических показателей выполняется посредством приготовления стандартизованных почвенных вытяжек и их химического анализа с применением тест-комплектов.
Отдельные показатели состава воды, водных растворов и почвенных вытяжек выполняются тестовыми методами с применением сигнальных и полуколичественных тест-систем.
Гидробиологические исследования проводятся с использованием общепринятых биоиндикационных методов с расчётом гидробиологических индексов и оценкой состояния сообществ водных организмов.
Фитоиндикационная оценка состояния почвы согласно таблице 1 проводится с использованием определительных таблиц прилагаемого практического руководства «Оценка экологического состояния почвы».
Технические данные и состав модификаций НКВ-Р
Ранцевые лаборатории модели НКВ-Р обеспечивают определение контролируемых гидрохимических и почвенно-химических показателей при анализе, а также других показателей при исследовании водоёмов и почвы, с характеристиками методов, приведёнными в таблице 2.
Таблица 2
Контролируемые показатели и характеристики методов определения при гидрохимическом (почвенно-химическом) анализе
Сокращения в таблице: В – визуальный; ВК – визуально-колориметрический; ТК – тест-комплект; ТМ – титриметрический; ТС – тест-система; ФМ – фотометрический (с портативным фотоколориметром Экотест-2020).
Нажмите, чтобы увеличить
Расчётными методами, с использованием результатов анализов, полученных экспериментально определяются (в табл. не указаны): карбонатная жёсткость (сумма ионов CO23– и HCO3–), магний (Mg2+), натрий и калий (Na+ + K+), сухой остаток, общая минерализация, фосфор органический.
Изделие обеспечивает проведение работ по исследованию экологического состояния водоёма: визуальную гидрологическую и экологическую оценку состояния водоёма, биоиндикационную оценку качества воды по высшим водным растениям, определение гидробиологических (биотических) индексов водоёма с использованием набора для гидробиологических исследований и сачка гидробиологического специального совместно с прилагаемым руководством по применению НКВ-Р «Исследование экологического состояния водных объектов» и определительными таблицами.
Основные технические данные:
• производительность – не менее 100 анализов по каждому из показателей (за исключением мутности и прозрачности – без ограничений);
• срок годности лаборатории – не менее 1 года при соблюдении правил транспортирования и хранения изделия в целом, а также условий и сроков хранения входящих в состав изделия и комплекта пополнения растворов и реагентов;
• габаритные размеры большого ранца (НКВ-Р) – не более 40×30×85 см, масса – не более 17 кг; малого ранца (НКВ-Рм) не более 40×30×55 см, масса – не более 10 кг (см. таблицу 3).
Имеющиеся в составе изделия химические реагенты и материалы находятся в количествах, не создающих угрозу безопасности и жизни людей, а также окружающей среде при условии соблюдения установленных правил безопасной работы и утилизации.
Подробнее информация о поставляемых лабораториях приведена в сопроводительной документации, прилагаемой к поставляемым изделиям, а также в соответствующих информационных материалах.
НКВ-Р содержит модули (тест-комплекты) для исследования гидрохимических и почвенно-химических показателей водоёмов, набор для гидробиологических исследований, принадлежности, а также методические пособия и документацию. Составляющие изделие модули уложены в ранцевую укладку (НКВ-Рм – в малую ранцевую укладку).
НКВ-Р может быть дополнена набором-укладкой для фотоколориметрирования Экотест-2020-К на основе полевого фотоколориметра Экотест-2020, что повышает точность измерений гидрохимических показателей при анализе колориметрическими методами.
Каждый модуль позволяет проводить измерения по одному показателю либо группе однородных показателей, имея в составе всё необходимое для работы, включая готовые к применению растворы для химического анализа.
Сопроводительная документация
Сопроводительная документация к изделию представлена следующими руководствами и методическими пособиями издания ЗАО «Крисмас+» и документацией:
• Основное руководство пользователя с описанием процедур анализа, методиками гидробиологических исследований и визуальных описаний, а также определительными таблицами – «Исследование экологического состояния водных объектов. Руководство по применению ранцевой полевой лаборатории НКВ-Р» (2020);
• Расширенное методическое руководство по химическому анализу воды и почвенных вытяжек – «Руководство по анализу воды. Питьевая и природная вода, почвенные вытяжки» (2018);
• Руководство по исследованию показателей состояния почвы – «Оценка экологического состояния почвы. Практическое руководство» (2017), входит в состав поставки для образовательных учреждений;
• Контрольные измерительные материалы по оценке факторов окружающей среды (2018), входит в состав поставки для образовательных учреждений;
• Комплект файлов руководств, методических пособий, информационных материалов на компакт-диске (полные PDF-версии);
• Паспорт, сертификаты и др.

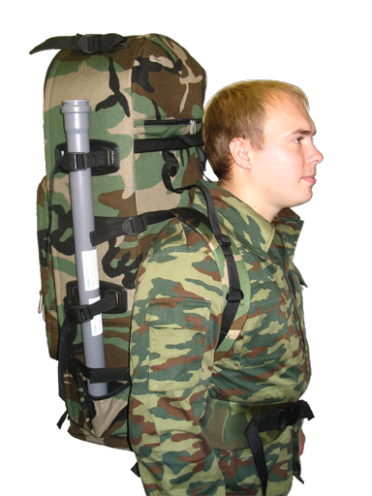

Конструктивно ранцевая укладка выполнена с учётом особенностей полевых работ и экспедиционных условий:
• откидывающаяся передняя панель образует столик, открывающий доступ к находящимся в ячейках модулям лаборатории, причем каждый модуль может выниматься и использоваться самостоятельно;
• благодаря применению надёжных материалов, элементов жёсткости и специальных прокладок содержимое лаборатории защищено от механических повреждений;
• ранец выполнен в водозащищённом исполнении (защита от дождя, снега, но не от погружения в воду);
• имеются защищённые от дождя и грязи отделения для укладки письменных принадлежностей, руководства, методической документации, мелкого экспедиционного снаряжения; небольшие отсеки для личных вещей;
• анатомичная конструкция спины, удобные лямки, наличие поясного ремня и грудной стяжки снижают нагрузку на позвоночник, обеспечивают удобную и безопасную переноску лаборатории;
• конструкция ранца позволяет использовать типовое дополнительное снаряжение – наружные навесные элементы для крупных и мелких предметов снаряжения, крепящиеся к поясу, лямкам, основному корпусу ранца, а также чехол – защиту от сильного дождя.
Рабочие параметры применения ранцевой лаборатории НКВ-Р при гидрохимическом анализе:
1) температура анализируемой пробы воды – от 10 до 40 °С;
2) температура и относительная влажность атмосферного воздуха, а также атмосферное давление – не регламентируются.
Продолжительность выполнения одного химического анализа воды или водных вытяжек (не включает время обработки пробы и подготовки к анализу) составляет:
– для тест-комплектов – от 2 до 15 мин;
– для тест-систем – от 0,5 до 6 мин.
Пополнение расходных материалов
Для замены израсходованных химических реагентов и растворов из состава лаборатории, либо по истечении срока годности поставляется комплект пополнения, в расчёте на 100 анализов по каждому определяемому компоненту. Комплект пополнения уложен отдельно от лаборатории и в её состав не входит (поставляется при заказе). Масса комплекта пополнения: для НКВ-Р – не более 7 кг, для НКВ-Рм – не более 5 кг.
Поставка
При выпуске из производства лаборатории НКВ-Р проходят внутрилабораторный контроль и техническую приёмку. Прошедшие приёмку изделия заверяются печатью производителя (ЗАО «Крисмас+»). Потребителю изделия поступают в опечатанном виде.
Доставка осуществляется транспортной компанией, либо на условиях самовывоза. Срок изготовления – до 25 рабочих дней. При необходимости, отдельно оговариваются условия доставки, а также желательные для заказчика условия транспортировки.
Состав поставляемых модификаций изделия, их состав и количество мест в поставке приведены в таблице 4.
Примечание. Количество мест в поставляемой модификации может изменяться по условиям поставки.
Комплектность поставки лаборатории НКВ-Р приведена в паспорте на изделие в поставляемой модификации.
Комплектность и состав входящих в изделие модулей (тест-комплектов, набора для гидробиологических исследований, приборов и т.п.) приведена в прилагаемой документации на модули.
Изделие может поставляться с дополнительной комплектацией.
Состав лабораторий модели НКВ-Р (в зависимости от модификации)
Состав поставляемых лабораторий может быть расширен тест-комплектами для контроля питьевой, природной и сточной воды, приборами контроля воды, а также специальной комплектации по пожеланиям заказчика (для некоторых модификаций).
Дополнительная комплектация
Для консультации и по вопросам приобретения просьба обращаться:
voda@christmas-plus.ru
8 (800) 302-92-25 (звонок по РФ бесплатный)
8 (812) 575-54-07, 575-55-43
