О полевых лабораториях анализа воды модели НКВ-1 (общие сведения о всех модификациях)

Портативные полевые лаборатории анализа воды модели НКВ-1 во всех модификациях являются оригинальными изделиями, разработанными и производимыми ЗАО «Крисмас+». Данные изделия производятся под зарегистрированной товарной маркой «КРИСМАС» (свидетельство № 404860, № 570418).

Технические решения и методы химического анализа, использованные в изделии, являются унифицированными и применяются в изделиях производства ЗАО «Крисмас+», защищены патентом Российской Федерации № 96342 (правообладатель — ЗАО «Крисмас+»). В изделии используются разработанные ЗАО «Крисмас+» методы анализа, внесённые в Федеральный реестр методов измерений.

Назначение и область применения
Полевые лаборатории анализа воды модели НКВ-1 и их модификации представляют собой наиболее компактную модель лаборатории химического анализа воды семейства НКВ, представленную в портативных укладках контейнерного типа.

Лаборатории модели НКВ-1 (до 2017 г. имели название – НКВ) применяются уже более 20 лет и предназначены для анализа питьевой и природной воды по 14 и более важнейшим показателям качества (воды питьевой и минеральной, воды водоёмов хозяйственно-бытового и культурно-бытового назначения).
Лаборатории НКВ-1 выделены в отдельный модельный ряд в ввиду характерных особенностей, в первую очередь – укладке в легко переносимые и разворачиваемые контейнеры, что делает их легко транспортируемыми, пригодными для ручной переноски при сохранении аналитических характеристик, присущих лабораториям семейства НКВ остальных модельных рядов ( настольных НКВ-12, ранцевых НКВ-Р).

Лаборатории НКВ-1 применимы также при анализе очищенных сточных вод, морской и грунтовой воды и почвенных вытяжек по отдельным показателям и включают от 2 до 7 модулей (в зависимости от модификации).

Лаборатории НКВ-1 имеют широкое применение во многих областях, нуждающихся в получении данных о составе воды.
К таким областям можно отнести экологический и производственный контроль, водоподготовку, водоочистку и кондиционирование воды, различные экологические и природоохранные работы, водоснабжение и водоотведение, аквариумистику, эксплуатацию резервуаров и бассейнов с водой, производство расфасованной (бутилированной воды), образовательные практики и профессиональную подготовку химиков-аналитиков и др.

Благодаря укладке в легко переносимые и разворачиваемые контейнеры, применение лаборатории модели НКВ-1 особенно рационально в сфере образования, общественного экологического контроля, анализа с ограниченными ресурсами.
Модель НКВ-1 предусматривает для расширения перечня показателей модификации с дополнением тест-комплектами, а также набором-укладкой для фотоколориметрирования (см. таблицу 1 вкладки «Характеристики»).
Широкие возможности в использовании различных практико-ориентированных занятий, направленных на самостоятельное получение обучаемыми данных о составе воды, открываются в организациях общего среднего и дополнительного, а также среднего специального и высшего профессионального образования,  в детских и молодёжных социальных организациях и т.п.
В зависимости от объёма выполняемых экспериментов, комплектности, степени освоения знаниями и навыками аналитической работы, НКВ-1 успешно применяются как инструментальное химико-аналитическое обеспечение к стандартному или углублённому химическому практикуму, в профессиональной ориентации учащихся и допрофессиональной химико-аналитической подготовке, а также как основа профессиональной углублённой подготовки химиков-аналитиков и отработке основ лабораторной аналитической практики.

Освоение работы с портативными лабораториями неспециалистами требует минимальной базовой подготовки и краткого курса обучения с практическими тренингами и контролем усвоения. Обучение и тренинги должны проводиться опытным специалистом или преподавателем. Краткосрочное обучение приёмам работы с лабораториями можно пройти в учебном центре ЗАО «Крисмас+» в ходе очной стажировки или дистанционного обучения.
Благодаря простоте и удобству, а также полноте и наглядности изложения процедур анализа в прилагаемой документации, лаборатории НКВ-1 успешно применяются в различных областях деятельности. Эффективными формами работы в сфере образования с применением для выполнения анализа воды лабораторий модели НКВ-1 являются полевые практики и учебно-лабораторные практикумы, факультативные (элективные) курсы, с применением лаборатории в ходе учебных практик.

Особенности
• удобны для применения в лабораторных и внелабораторных условиях;
• максимально портативны;
• легко переносимы;
• экономичны, недороги в эксплуатации;
• обеспечены методическими материалами;
• обеспечены комплектами пополнения.

Методы определения показателей качества воды
Методы гидрохимического анализа, реализованные в НКВ и её модификациях, являются унифицированными и позволяют выполнять количественное и полуколичественное определение концентраций анализируемых веществ разными методами (титриметрическим, визуально-колориметрическим, фотоколориметрическим, расчётным).
При количественном определении (титровании, приборном фотоколориметрировании) результат анализа вычисляется по алгоритму, приведённому при описании операций анализа в прилагаемом руководстве.
При использовании НКВ совместно с набором-укладкой для фотоколориметрирования Экотест 2020-К потребитель получает в составе документации сборник аттестованных методик измерений разработки ЗАО «Крисмас+».

Методы анализа, используемые в лабораториях модели НКВ-1, согласуются с действующими нормативными документами (ПНД Ф 14.1..., ГОСТ 24902, ГОСТ 18309, РД 52.24.419 и др.) и профессиональными руководствами по анализу воды.

Это достигается применением:
• визуально-колориметрического определения на завершающем этапе вместо, либо в дополнение к фотометрическому;
• аналитических растворов модифицированного состава для упрощённой и ускоренной их дозировки;
• портативных средств дозировки растворов и проб. Окрашенные пробы, образующиеся в ходе анализа некоторых проб, колориметрируются визуально с применением водозащищённых плёночных окрашенных шкал. Возможно фотоколориметрирование окрашенных проб с применением портативного полевого либо лабораторного фотоэлектроколориметра (для некоторых модификаций).

Используемые методы (см. таблицу 1): титриметрический, визуально-колориметрический, фотоколориметрический, расчётный.
Характеристики почвенных вытяжек определяются путём их анализа с помощью методов, используемых для анализа соответствующих компонентов в воде.

Точность анализа, выполняемого с применением входящих в состав лабораторий НКВ-1 методик, сопоставима с точностью аналогичных лабораторных методик анализа (относительная погрешность до ±25–30%).
При колориметрировании с помощью визуально-колориметрической пленочной шкалы определение носит полуколичественный характер.
Предусмотрено выполнение анализов с показателями точности, регламентированными аттестованными методиками измерений ЗАО «Крисмас+» и другими НТД.
При колориметрическом определении окрашенные пробы, образующиеся в ходе анализа, колориметрируются визуально с применением плёночных шкал либо фотометрируются с применением портативного фотоколориметра (входит в состав некоторых модификаций, см. таблицу 1).

Расчётными методами, с использованием результатов анализов, полученных экспериментально (в таблице 1 не указаны) определяются: карбонатная жесткость (сумма ионов CO₃^2– и HCO₃^–), магний (Mg²⁺), натрий и калий (Na⁺ + K⁺), сухой остаток.

Рабочие параметры применения полевой лаборатории НКВ-1 при гидрохимическом анализе:
1) температура анализируемой пробы воды – от 10 до 40 °С;
2) температура и относительная влажность атмосферного воздуха, а также атмосферное давление – не регламентируются.

Продолжительность выполнения одного химического анализа воды или водных вытяжек (не включает время обработки пробы и подготовки к анализу) составляет от 2 до 30 мин., в зависимости от определяемого показателя.

Технические данные и состав модификаций НКВ-1
Полевые лаборатории модели НКВ-1 обеспечивают определение контролируемых показателей с характеристиками при анализе, приведенными в таблице 1.

Сокращения в таблице: ВК – визуально-колориметрический; ТМ – титриметрический; ФМ – фотометрический (с портативным фотоколориметром Экотест-2020).

Таблица 1
Контролируемые показатели и характеристики методов определения

Определяемый показатель	Метод	Диапазон определяемой концентрации	Объём пробы, мл.	НКВ-1	НКВ-1Ф	НКВ-2	НКВ-2Ф
				3.100	3.100.1	3.110	3.110.1
Аммоний (NH4+) (азот аммонийный)	Колориметрич., с реактивом Несслера	0-1,0-2,6-5,0-7,0 мг/л (ВК) 0,2-4,0 мг/л (ФМ, 430 нм)	5	+	+	+	+
Биохимическое потребление кислорода (БПК)	ТМ, по Винклеру, с аэрированием и инкубацией проб	1-11 мгО/л	500	–	–	+	+
Водородный показатель (pH)	ВК	4,5-5,0-5,5-6,0-6,5-7,0-7,5-8,0-8,5-9,0-10,0-11,0 ед. pH	5	+	+	+	+
Гидрокарбонат (HCO3–)	ТМ, с соляной кислотой по смешанному индикатору	30-1200 мг/л	10	+	+	+	+
Железо общее (сумма Fe2+ и Fe3+)	Колориметрич., с о-фенантролином	0-0,1-0,3-0,7-1,0-1,5 мг/л (ВК) 0,05-2,0 мг/л (ФМ, 502 нм)	10	+	+	+	+
Жёсткость общая (сумма эквивалентов катионов Ca2+ и Mg2+)	ТМ, объемное титрование с трилоном Б	0,5-10 °Ж (ммоль/л экв.)	2,5-10 10-250	+	+	+	+
Кальций (Са2+)	ТМ, с трилоном Б	2-500 мг/л (0,1-25 ммоль/л экв.)	10	+	+	+	+
Карбонат (CO32–)	ТМ, с соляной кислотой по фенолфталеину	30-1200 мг/л	10	+	+	+	+
Кислород растворенный	ТМ, по Винклеру	1,0-15,0 мгО/л	200	–	–	+	+
Марганец	Колориметрич., с формальдоксимом	0-0,5-1,0-3,0-5,0-10 мг/л (ВК) 0,1-5,0 мг/л (ФМ, 470 нм)	10	+	+	+	+
Нитрат (NO3–)	ВК, с реактивом Грисса и восстановителем	0-5,0-15-45-90 мг/л	3	+	+	+	+
Нитрит (NO2–)	Колориметрич., с реактивом Грисса	0-0,02-0,1-0,5-2,0 мг/л (ВК) 0,04-2,0 мг/л (ФМ, 525 нм)	5	+	+	+	+
Сульфат (SO42–)	ТМ, с хлоридом бария по индикатору ортаниловому К	30-300 мг/л и более	2,5	+	+	+	+
Фосфаты (орто-), мг/л (суммарная концентрация ионов H2PO4-, HPO42-, PO43- и H3PO4)	Колориметрич., с молибдатом аммония и аскорбиновой кислотой	0-0,5-1,0-3,5-7,0 мг/л (ВК) 0,1-3,5 мг/л (ФМ, 660 нм)	10	–	–	+	+
Фосфаты (поли-) и эфиры фосфорной кислоты, мг/л	Колориметрич., с молибдатом аммония и аскорбиновой кислотой, после кислотного гидролиза	0-0,5-1,0-3,5-7,0 мг/л (ВК) 0,1-3,5 мг/л (ФМ, 660 нм)	50	–	–	+	+
Фосфор общий	Колориметрич., с молибдатом аммония и аскорбиновой кислотой, после минерализации	0-0,5-1,0-3,5-7,0 мг/л (ВК) 0,1-3,5 мг/л (ФМ, 660 нм)	50	–	–	+	+
Фторид (F–)	Колориметрич., с лантан(III) ализарринком-плексоном	0-0,2-0,7-2,0 мг/л (ВК) 0,04-3,0 мг/л (ФМ, 620 нм)	2,5	+	+	+	+
Хлорид (Cl-)	ТМ, с нитратом серебра	10-1200 мг/л	1-50	+	+	+	+
Щёлочность, ммоль/л экв. свободная общая	ТМ с соляной кислотой ТМ с соляной кислотой	0,6-10 мг/л и более 0,6-10 мг/л и более	10 10	+ +	+ +	+ +	+ +
Количество показателей				14	14	19	19

• объем пробы для анализа – от 1 до 100 мл (см. таблицу);
• продолжительность анализа по каждому показателю – от 5 мин;
• производительность – не менее 100 анализов по каждому из показателей;
• срок годности лаборатории – не менее 1 года при соблюдении условий и сроков хранения реагентов и растворов;
• габаритные размеры укладок: укладка 1 – 450×255×270 мм, укладка 2 – 550×295×310 мм, масса укладки 1 – не более 3 кг, масса укладки 2 – не более 8 кг.

Имеющиеся в составе изделия химические реагенты и материалы находятся в количествах, не создающих угрозу безопасности и жизни людей, а также окружающей среде при условии соблюдения установленных правил безопасной работы и утилизации.

Подробнее информация о лабораториях НКВ всех моделей приведена в сопроводительной документации, прилагаемой к поставляемым изделиям, а также в соответствующих информационных материалах (предоставляются по запросу).

Сопроводительная документация
Сопроводительная документация к изделию представлена следующими руководствами и методическими пособиями издания ЗАО «Крисмас+» и документацией:



• Расширенное методическое руководство по химическому анализу воды и почвенных вытяжек – «Руководство по анализу воды. Питьевая и природная вода, почвенные вытяжки» (2018);
• Руководство по исследованию показателей состояния почвы – «Оценка экологического состояния почвы. Практическое руководство» (2017), входит в состав поставки для образовательных учреждений;
• Контрольные измерительные материалы по оценке факторов окружающей среды (2018), входит в состав поставки для образовательных учреждений;
• Комплект файлов руководств, методических пособий, информационных материалов на компакт-диске (полные PDF-версии);
• Паспорт, сертификаты и др.

Пополнение расходных материалов
Для замены израсходованных химических реагентов и растворов из состава лаборатории, либо по истечении срока годности поставляется комплект пополнения, в расчёте на 100 анализов по каждому определяемому компоненту. Комплект пополнения уложен отдельно от лаборатории и в её состав не входит (поставляется при заказе). Масса комплекта пополнения – примерно 30% от массы изделия в соответствующей модификации.

Поставка
При выпуске из производства лаборатории НКВ-1 проходят внутрилабораторный контроль и техническую приёмку.
Прошедшие приемку изделия заверяются печатью производителя (ЗАО «Крисмас+»). Потребителю изделия поступают в опечатанном виде.

Доставка осуществляется транспортной компанией, либо на условиях самовывоза. Срок изготовления – до 25 рабочих дней. При необходимости, отдельно оговариваются условия доставки, а также желательные для заказчика условия транспортировки.

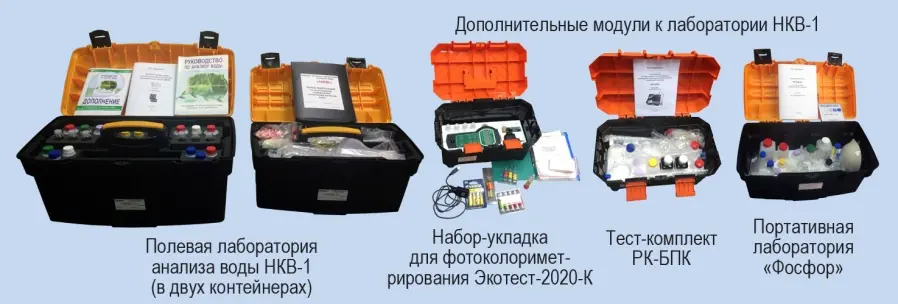

Состав поставляемых модификаций изделия, их состав и количество мест в поставке приведены в таблице 2.

Таблица 2
Состав поставляемых модификаций изделия

Артикул	Наименование модификации	Состав	Количество мест
3.100	НКВ-1	Укладка №1, укладка №2	2
3.100.1	НКВ-1Ф	НКВ-1 с набором-укладкой для фотоколориметрирования «Экотест-2020-К»	3
3.110	НКВ-2	НКВ-1 с тест-комплектом РК-БПК и портативной лабораторией «Фосфор»	4
3.110.1	НКВ-2Ф	НКВ-2 с набором-укладкой для фотоколориметрирования «Экотест-2020-К»	5

Примечание. Количество мест в поставляемой модификации может изменяться по условиям поставки.
Комплектность поставки лаборатории НКВ-1 приведена в паспорте на изделие в поставляемой модификации.
Комплектность и состав входящих в изделие модулей (тест-комплектов, приборов и т.п.) приведена в прилагаемой документации на модули.
Изделие может поставляться с дополнительной комплектацией.

Дополнительная комплектация

Таблица 3
Средства дополнительной комплектации

№ заказа	Средства дополнительной комплектации лабораторий НКВ-1
–	Тест-комплекты, портативные лаборатории
3.300	Набор-укладка для фотоколориметрирования Экотест-2020-К (измерение оптической плотности проб при фотоколориметрировании)
–	Кондуктометр DIST-2 (измерение удельной электропроводности)
–	рН-метр рН-410, универсальный лабораторный прибор с сетевым питанием и встроенным аккумулятором
6.211	Набор посуды для химического анализа многофункциональный (колбы мерные и конические, цилиндры, пипетки, стаканы хим., штативы и др. для использования при приготовлении аналитических растворов)
3.253	Набор для экстракции (делительные воронки, флаконы и др.)
6.260	Набор для консервации проб
