Водно-химическая экспресс-лаборатория ВХЭЛ-2МК

Назначение

Водно-химическая экспресс-лаборатория ВХЭЛ-2МК (далее – портативная лаборатория ВХЭЛ-2МК, котловая лаборатория, лаборатория, изделие) является моделью разработанного и производимого ЗАО «Крисмас+» общего модельного ряда водно-химических экспресс-лабораторий ВХЭЛ в малых настольных укладках.

Водно-химическая экспресс-лаборатория ВХЭЛ-2МК представляет собой портативную котловую лабораторию, предназначенную для выполнения химических анализов при проведении текущего операционного аналитического химического контроля, а также углублённого периодического контроля работы теплоэнергетического оборудования и тепловых сетей на судах, в том числе с применением специальных приборов для контроля воды и позволяет проводить определения по 15 показателям.

В изделии используются методики, соответствующие действующей нормативной документации на выполнение аналитического химического контроля работы теплоэнергетического оборудования и тепловых сетей.

Определяемые при этом химические параметры, используемые для этого стандартизованные методы, а также диапазоны определяемых показателей указаны в таблице №1 вкладки «Характеристики».

Помимо модели ВХЭЛ-2МК, ЗАО «Крисмас+» производит и поставляет модели ВХЭЛ-1, ВХЭЛ-2, ВХЭЛ-3, ВХЭЛ-3П, ВХЭЛ-3ПМ. В моделях ВХЭЛ-1, ВХЭЛ-2, ВХЭЛ-2МК используется малая укладка, в ВХЭЛ-3, ВХЭЛ-3П и ВХЭЛ-3ПМ − большая.

Кроме того, компания производит модель ВХЭЛ-СК. Перечень определяемых показателей и комплектность изделия ВХЭЛ-СК устанавливается при оформлении заказа по согласованию с потребителем.

Области применения

Котловая лаборатория ВХЭЛ-2МК применяется для:

• Оценки соответствия фактических параметров воды и пара при эксплуатации судового энергетического оборудования (паровых газотрубных котлов, паровых и энерготехнологических котлов, котлов-утилизаторов и т.п.) их нормативным значениям, установленным для ведения надлежащего водно-химического режима оборудования в целях обеспечения надёжной, безопасной и экономичной эксплуатации оборудования.

Может применятся для:

• Контроля параметров теплоэнергетического оборудования и тепловых сетей на предприятиях топливно-энергетического комплекса, жилищно-коммунального хозяйства;
• Анализа производственных вод в целях обеспечения надёжности, безопасности и экономичности технологических процессов на водопотребляющих предприятиях (системы водоподготовки и охлаждения, химические производства, пищевая промышленность, электроника, фармацевтика и т.п.);
• Контроля качества воды хозяйственно-питьевого водоснабжения по отдельным показателям.

Котловая лаборатория ВХЭЛ-2МК также применяется в среднем и высшем профессиональном образовании в учебных целях при изучении методов и технологий проведения аналитического химического контроля работы теплоэнергетического оборудования и тепловых сетей на судах.

Устройство

Водно-химическая экспресс-лаборатория ВХЭЛ-2МК производится по ТУ 26.51.53-203-82182574-2024.

Данное изделие производится под зарегистрированной товарной маркой «КРИСМАС» (свидетельство № 404860, № 570418).

Лаборатории ВХЭЛ-2МК при производстве проходят внутрилабораторный контроль и техническую приёмку, после чего паспорта на изделия заверяются печатью ОТК производителя (ЗАО «Крисмас+»). Потребителю изделия поступают в опломбированном виде.

В котловой лаборатории ВХЭЛ-2МК определения химических показателей осуществляются амперометрическим, визуальным, визуально-колориметрическим, ионометрическим, кондуктометрическим, потенциометрическим, титриметрическим, расчетным, расчетно-графическим и экстракционным бумажно-хроматографическим стандартизованными методами.

Портативная лаборатории ВХЭЛ-2МК сформирована по модульному принципу.

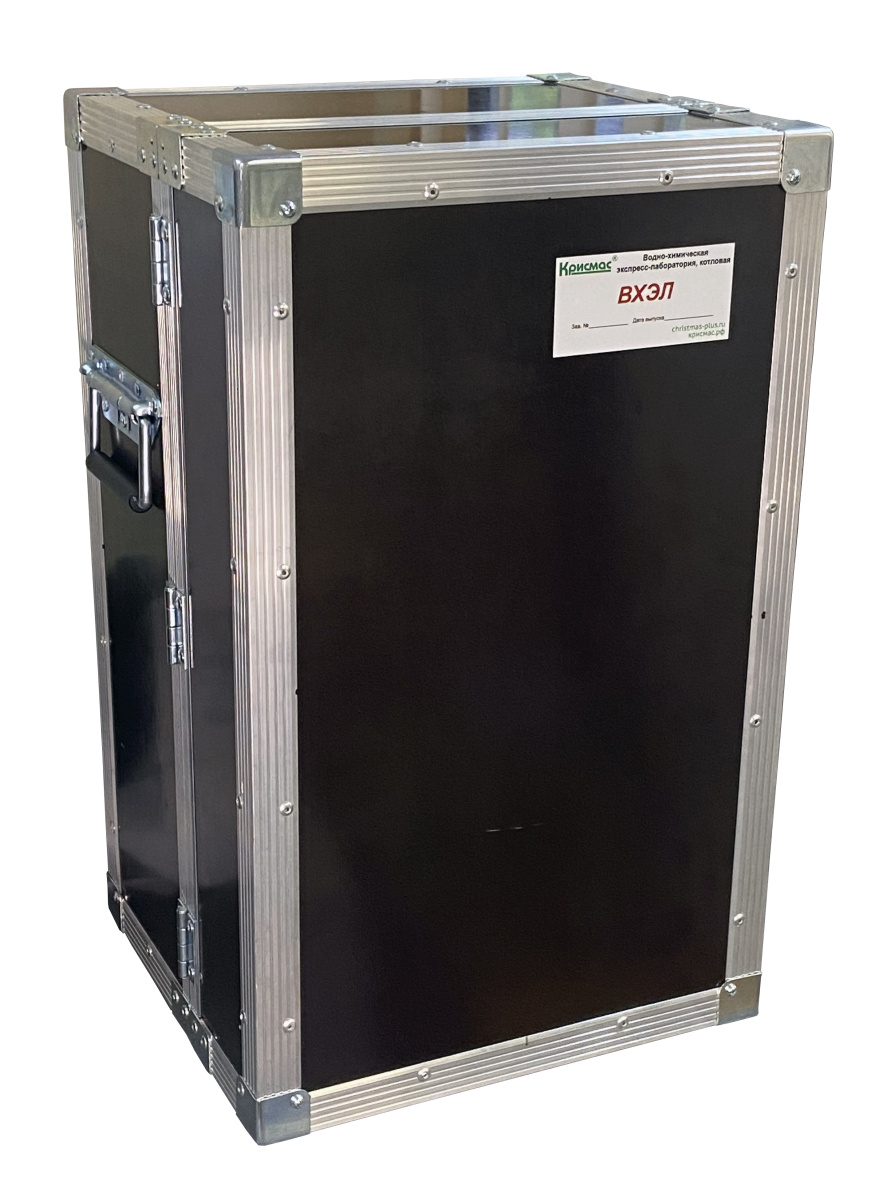

Основным модулем котловой лаборатории ВХЭЛ-2МК является малая настольная укладка, представляющая собой раскрывающийся кейс-бокс из водостойкого пластика, снабжённый замком и ручками для переноски. Кейс-бокс имеет откидную полку-столик для размещения оборудования, реагентов, принадлежностей и выполнения определений.
На верхней части кейс-бокса для удобства использования имеются защёлки для фиксации открытой дверцы к корпусу.

Укладка обладает увеличенной механической прочностью благодаря улучшенной конструкции секционной части, а также за счёт укрепления корпусов нержавеющим металлопрофилем.

Малая настольная укладка выполнена по секционному принципу. Секцией считается фрагмент укладки, в котором размещается секционный модуль, содержащий готовые реагенты и растворы, посуду, инструментарий и принадлежности для выполнения контрольных операций по определению одного показателя (см. табл.1. вкладки «Характеристики»). Всего в малой настольной укладке 6 секций. Отдельные средства комплектации (лабораторная посуда, цилиндры, документация и т.п.) размещены в пространстве на внутренней стороне дверцы укладки.

Кейс-бокс имеет откидную полку-столик, раскрывающуюся при подготовке портативной лаборатории ВХЭЛ-2МК к работе, с образованием одного рабочего места с двумя рабочими поверхностями. Малая укладка укомплектована двумя стойками-штативами: одна для титрования, вторая — для размещения стеклянного цилиндра при определении прозрачности.

Все секционные модули легко извлекаются из индивидуальных секций и могут быть размещены на столике.

Правила работы и методика применения котловой лаборатории ВХЭЛ-2МК подробно приведены в комплекте сопроводительной документации, включающей:

• Водно-химическая экспресс-лаборатория котловая ВХЭЛ. Руководство по применению. РП 203–82182574–23;
• Руководство по аналитическому химическому контролю при водоподготовке и эксплуатации котлового оборудования;
• Колонка ионо-обменная ИОК-D/d/L. Руководство по эксплуатации ВР34.00.000РЭ;
• Колонка ионо-обменная ИОК-D/d/L. Паспорт ВР34.00.000ПС;
• Паспорт изделия;
• Сертификат.

В руководство по применению включены сведения, позволяющие обеспечить удобство работы с портативной лабораторией ВХЭЛ-2МК и надежность получаемых результатов.

Полный состав котловой лаборатории ВХЭЛ-2МК приведен в таблице №2 вкладки «Характеристики».

Сопроводительная документация в сокращенных версиях для данного изделия приведена во вкладке «Файлы и документы».

Технические характеристики

Примечание
Подробные технические характеристики - см. вкладку «Характеристики».

Рабочие условия применения водно-химической экспресс-лаборатории ВХЭЛ-2МК:

• Температура анализируемой пробы и окружающего воздуха – от плюс 10 до плюс 35°С;
• Относительная влажность атмосферного воздуха, а также атмосферное давление – не регламентируются.

Срок службы лаборатории ВХЭЛ-2МК составляет не менее 3 лет от даты выпуска при соблюдении правил применения, транспортирования и хранения, а также своевременного восполнения расходных компонентов и обслуживания входящих в состав лабораторий приборов.

Срок службы входящих в состав изделия функциональных модулей (приборов и оборудования), периодичность технического обслуживания (поверки), а также данные о порядке их эксплуатации и утилизации указаны в сопроводительной документации к ним.

Растворы, срок годности которых истёк, могут быть приготовлены потребителем из реагентов, размещённых в секциях изделия по методикам, описанным в прилагаемом руководстве.

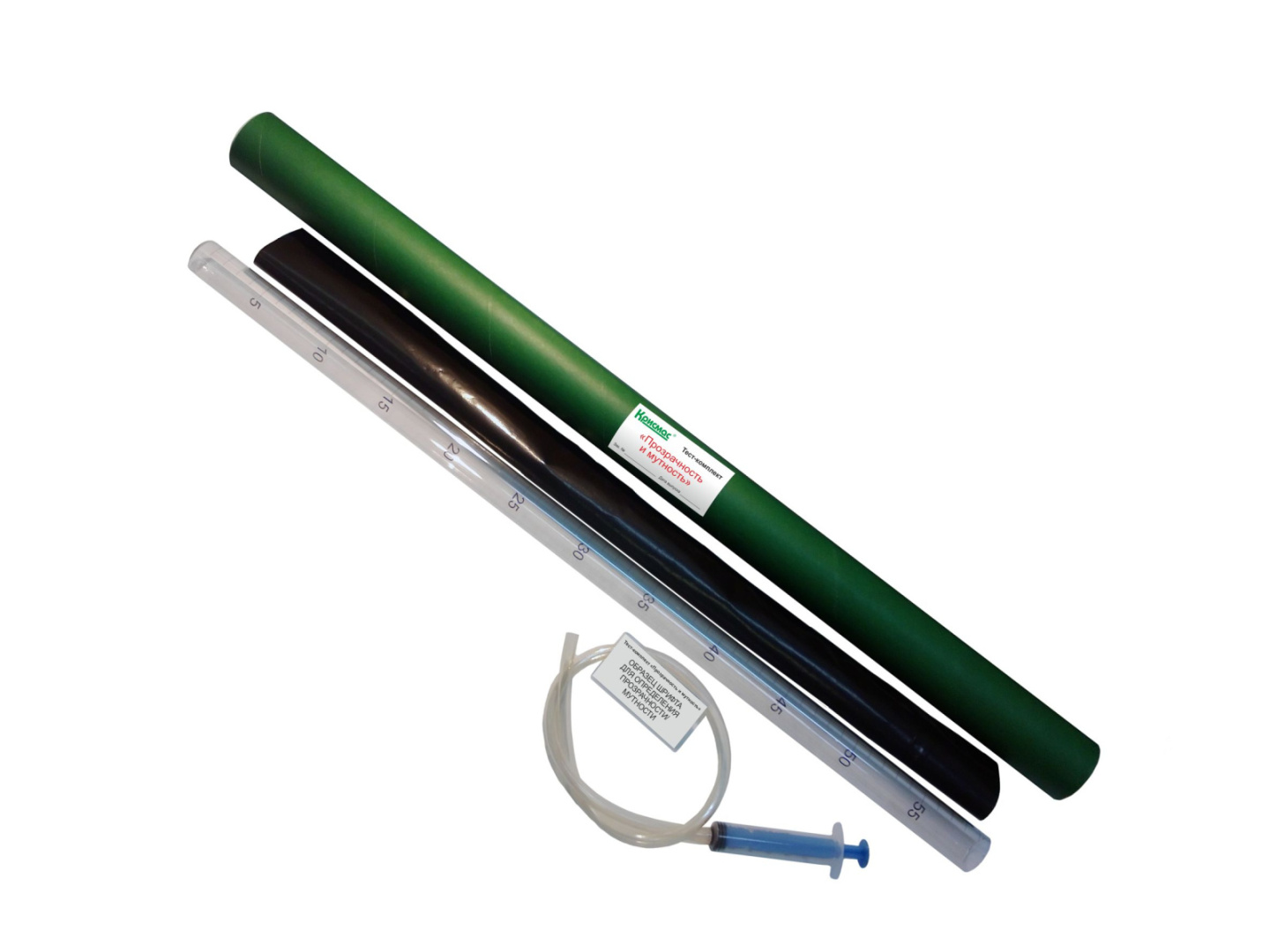

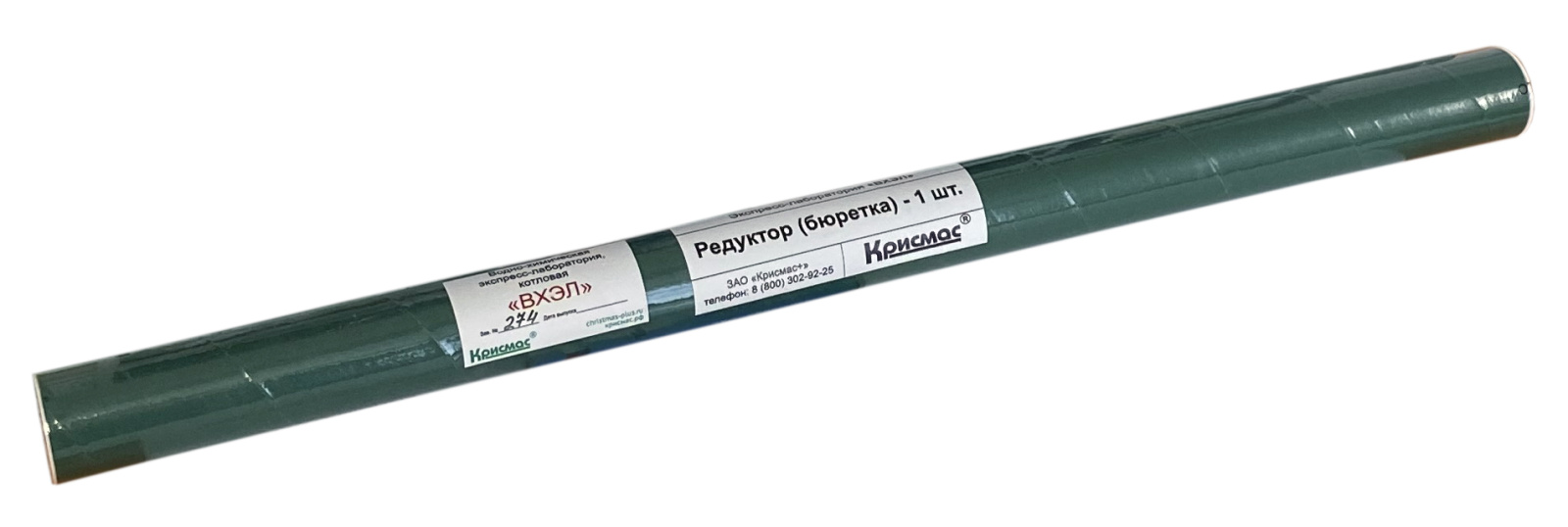

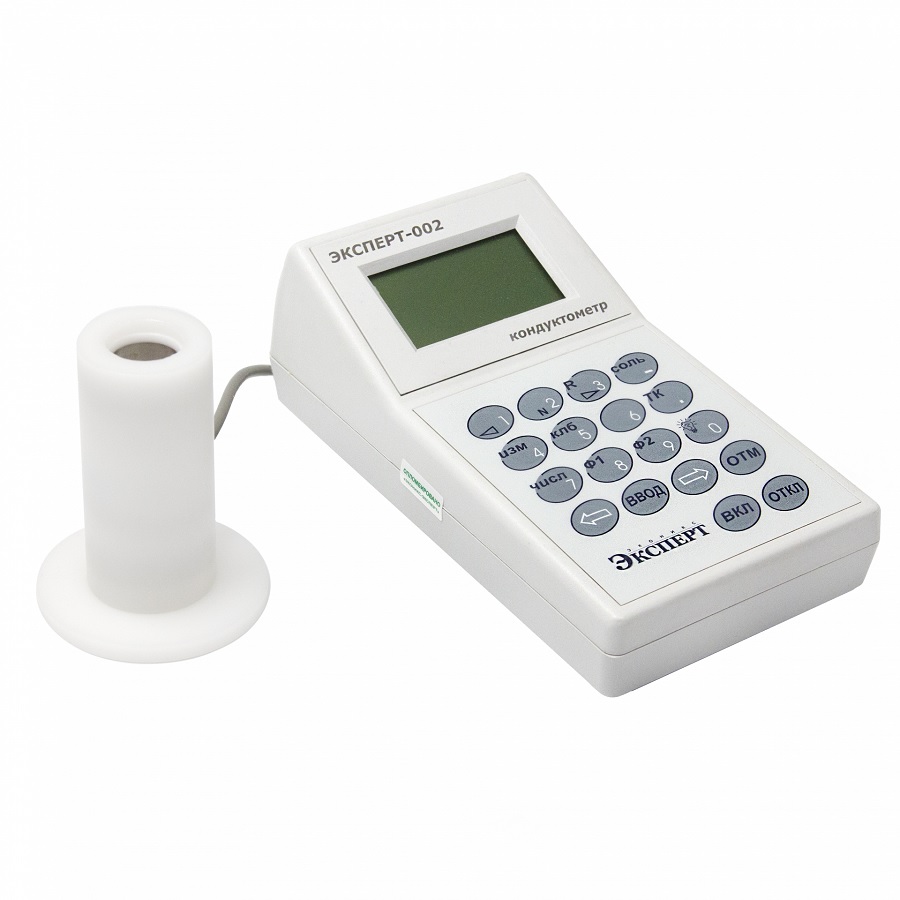

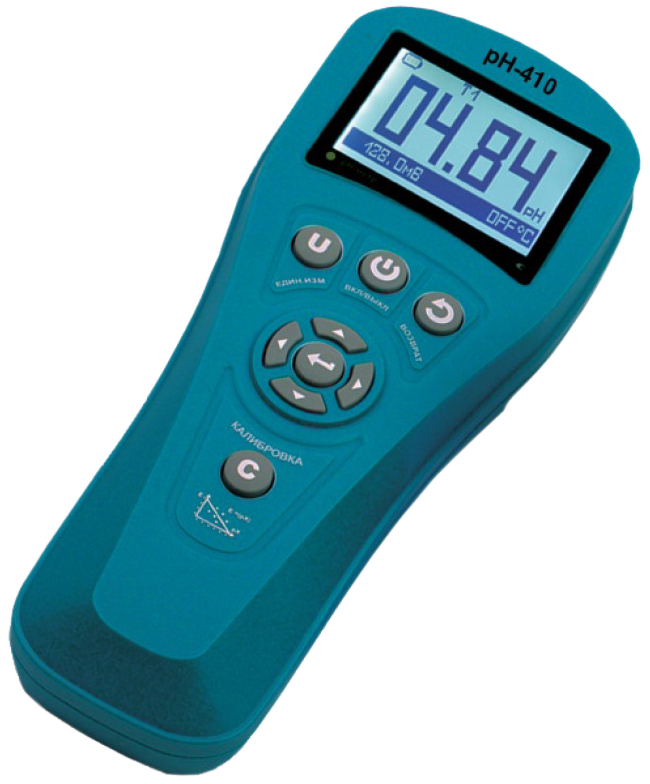

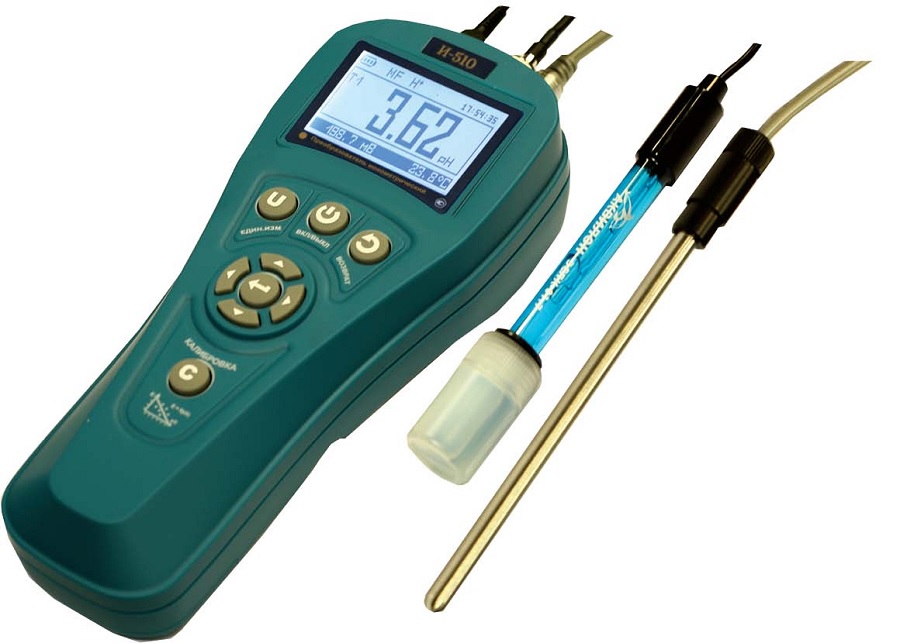

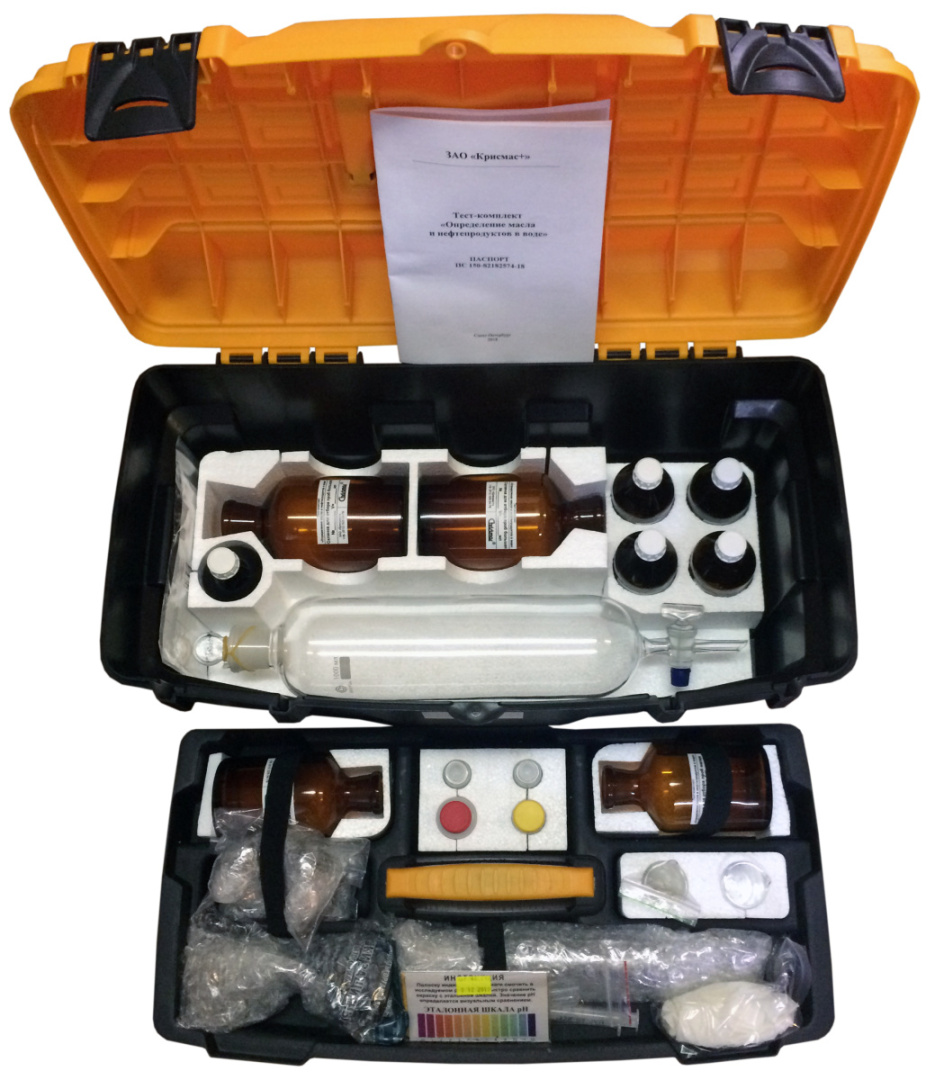

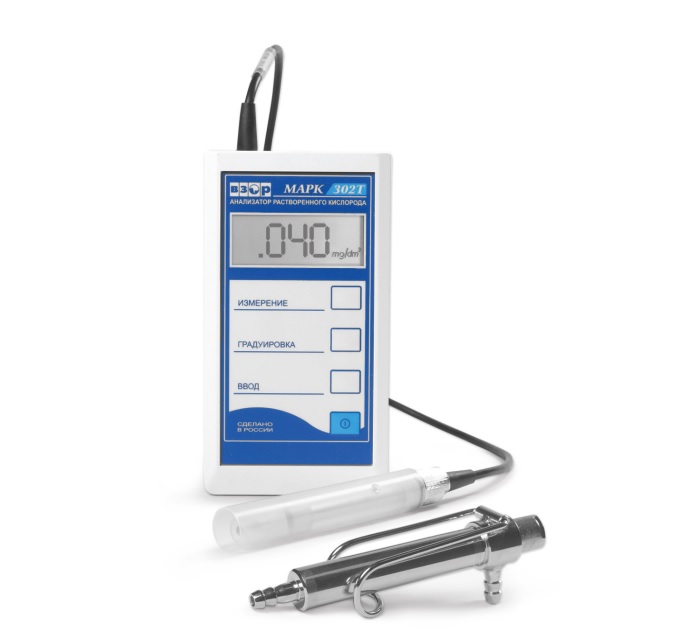

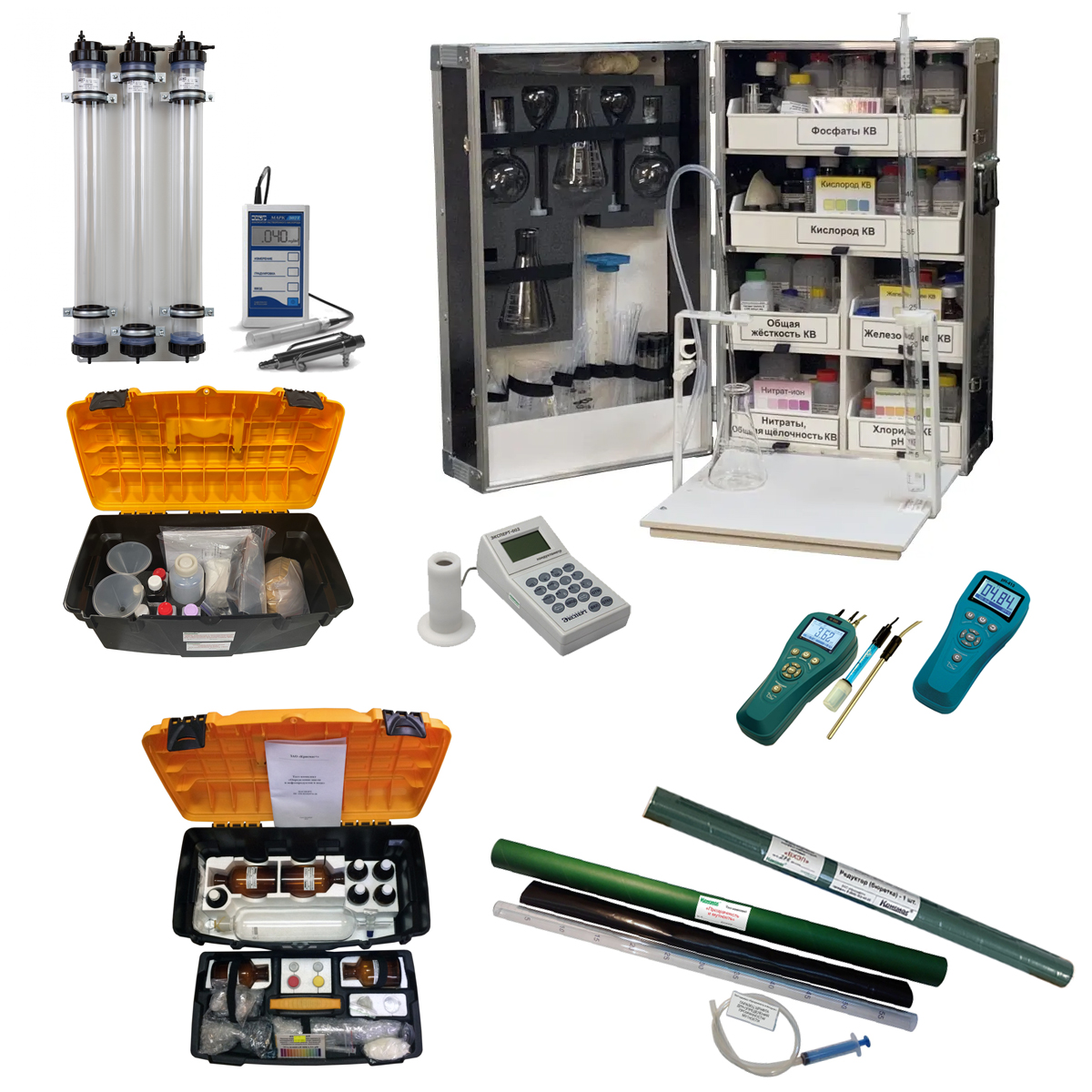

Портативная лаборатория ВХЭЛ-2МК поставляется в составе малой настольной укладки ВХЭЛ и 6 дополнительных функциональных моделей: ТК «Прозрачность и мутность», редуктора-бюретки, кондуктометра «Эксперт-002-2-6н», рН-метра / милливольтметра портативный рН-410, анализатора растворённого кислорода «Марк-302Т» и преобразователя ионометрического И-510, а также модулей: ТК «Масла и нефтепродукты в воде» и установки для получения очищенной воды для химического анализа УВХА-П в составе: Набора реагентов и принадлежностей для приготовления очищенной воды для химического анализа (набор ВХА); модуля «МАРК-3101»; кондуктометра портативного «МАРК-603» (11 мест).

По специальному заказу состав котловых лабораторий ВХЭЛ-2МК может быть дополнен комплектом хлоридомера для непрерывного автоматического измерения концентрации хлорид-ионов ХА-06 либо комплектом хлоридомера для дискретного измерения концентраций хлорид-ионов ХЛ-06н с диапазон измерений массовой концентрации хлорид-ионов, растворенных в воде от 2 до 1000 мкг/дм³ и от 1,0 до 10,00 мг/дм³.

Поставка осуществляется транспортной компанией, либо на условиях самовывоза. При необходимости, отдельно оговариваются условия поставки в более короткие сроки, а также желательные для заказчика условия транспортировки (авто или железнодорожным перевозчиком и т.д.).

В комплектность и укладку котловой лаборатории ВХЭЛ-2МК разработчиком и производителем ЗАО «Крисмас+» могут быть внесены незначительные изменения, не ухудшающие её технические и эксплуатационные характеристики.

Все использованные растворы и материалы утилизируются в общем порядке, принятом для лабораторных отходов.

Лабораторию ВХЭЛ-2МК следует хранить в прохладном месте.

Состав лаборатории ВХЭЛ-МК может быть изменен в зависимости от конкретных пожеланий потребителя, в том числе за счет его расширения дополнительными функциональными модулями, а именно: специальными портативными лабораториями, тест-комплектами, вспомогательными наборами, приборами и лабораторным оборудованием, производимым и поставляемым ГК «Крисмас» для анализа воды. (см. сайт компании, раздел: «Оборудование для контроля в котельных» и раздел: «Оборудование для анализа воды»).

Кроме того, для повышения эффективности и удобства работы с изделием производитель рекомендует следующее дополнительное оборудование:

• Набор-укладка для фотоколориметрирования «Экотест-2020 К» (Артикул № 3.300);
• Комплект хлоридомера для непрерывного автоматического измерения концентрации хлорид-ионов ХА-06, либо комплект хлоридомера для дискретного измерения концентраций хлорид-ионов ХЛ-06н;
• Набор для отбора и переноски проб (Артикул № 6.175);
• Тест-комплекты для анализа воды по запросу потребителя (см. сайт компании, раздел: «Оборудование для контроля в котельных»);
• Приборы контроля воды по запросу потребителя (см. сайт компании, раздел: «Оборудование для контроля в котельных» и раздел: «Оборудование для анализа воды»);
• Плитка электрическая с закрытой спиралью и регулируемой мощностью нагрева*;
• Набор посуды для химического анализа многофункциональный (МФ) (Артикул 6.211);
• Набор МФ-М (мерная посуда) (Артикул 6.211.1);
• Набор МФ-Л (лабораторная посуда) (Артикул 6.211.2);
• Набор МФ-0,5-1(мерная и лабораторная посуда вместимостью 0,5-1 л) (Артикул 6.211.3);
• Набор МФ-Р (мерная посуда для ТК) (Артикул 6.211.4);
• Комплект пополнения ВХЭЛ-2МК (КП ВХЭЛ-2МК);
• Комплект запасных частей, инструментов и принадлежностей к ВХЭЛ-2МК (ЗИП ВХЭЛ-2МК).

Примечание*
Подробная информация на сайте компании в разделах: «Оборудование для анализа воды», «Оборудование для контроля в котельных» и «Общелабораторное оборудование и приборы».

Состав лаборатории ВХЭЛ-2МК приведен в таблице №2, вкладка «Характеристики».

Лаборатория ВХЭЛ-2МК может эксплуатироваться как в варианте настольного размещения, так и в варианте с размещением на стене (переборке). Вариант настольного размещения укладки является рекомендуемым. Вариант размещения с подвеской на стене (переборке) может быть также реализован, при этом потребителю следует обеспечить усиление стены (переборки) для достаточной механической прочности подвески изделия.

Преимущества и особенности

Водно-химическая экспресс-лаборатория ВХЭЛ-2МК:

• Разработана и серийно производится из отечественного сырья и материалов в оригинальном исполнении исключительно ЗАО «Крисмас+»;
• Легко разворачивается на лабораторном (рабочем, походном) столе с образованием функционального рабочего места для оператора с лёгкой доступностью готовых к применению компонентов;
• Методы химического анализа, реализованные в лаборатории ВХЭЛ-2МК, соответствуют действующей нормативной документации на выполнение многопараметрового аналитического химического контроля работы теплоэнергетического оборудования и тепловых сетей. Кроме того, лаборатория позволяет осуществлять многофакторный анализ производственных вод в целях химического контроля работы оборудования при водоподготовке;
• Обеспечивает получение достоверных результатов комплексного анализа в минимальное время и прямо на месте отбора проб − без необходимости доставки проб в стационарную лабораторию;
• Введение дополнительных приборов и модулей позволяет максимально полно и точно учесть требования нормативных документов по водно-химическому контролю;
• Введение в состав котловой лаборатории ВХЭЛ-2МК (по отдельному заказу) комплекта хлоридомера для дискретного измерения концентраций хлорид-ионов ХЛ-06н обеспечивает измерение массовой концентрации хлорид-ионов, растворенных в воде в диапазоне от 2 до 1000 мкг/дм³ и от 1,0 до 10,00 мг/дм³;
• Имеющиеся, при стандартной комплектации, в лаборатории ВХЭЛ-2МК расходуемые материалы (реагенты, растворы и др.) позволяют выполнить не менее 100 определений по каждому из определяемых показателей за исключением определения нефтепродуктов (по 50 определений). Все расходные материалы и принадлежности отечественного производства, легко и неограниченно восполняются комплектом пополнения (КП ВХЭЛ-2МК) при обращении в предприятие-изготовитель ЗАО «Крисмас+»;
• Не содержит взрывопожароопасных, сильнодействующих, ядовитых и наркотических веществ;
• Благодаря оснащению готовым к использованию оборудованием, реагентами, растворами и материалами применима в производственных (цеховых) условиях в отсутствие инженерного обеспечения (водоснабжения и электроснабжения, стационарных лабораторий);
• Может применяться персоналом, не имеющим специальной химико-аналитической подготовки, благодаря подробному изложению в прилагаемых иллюстрированных руководствах операций отбора и подготовки проб, выполнения определений, а также вспомогательной информации по водно-химическому анализу;
• Применение лабораторий ВХЭЛ-2МК не только позволяет существенно сократить затраты на осуществление текущего оперативного и углубленного периодического контроля за водой и паром в судовых котельных всех видов, но и обеспечивает соответствие нормативным требованиям к водному режиму котельных, что в свою очередь продлевает срок службы оборудования, снижает расход топлива, предотвращает аварийные ситуации.

Примечание:
При необходимости в Учебном центре ЗАО «Крисмас+» можно пройти краткосрочные курсы по работе с разработанным и производимым компанией оборудованием. По результатам обучения выдается специальный сертификат.
