Водно-химическая экспресс-лаборатория ВХЭЛ-1

Назначение

Водно-химическая экспресс-лаборатория ВХЭЛ (далее – портативная лаборатория ВХЭЛ, котловая лаборатория, лаборатория, изделие) является базовой моделью разработанного и производимого ЗАО «Крисмас+» модельного ряда водно-химических экспресс-лабораторий ВХЭЛ в малых настольных укладках.

Водно-химическая экспресс-лаборатория ВХЭЛ представляет собой портативную лабораторию, предназначенную для выполнения химических анализов при проведении текущего операционного аналитического химического контроля, а также углублённого периодического контроля работы теплоэнергетического оборудования и тепловых сетей по 12 показателям.

В изделии используются методики, соответствующие действующей нормативной документации на выполнение аналитического химического контроля работы теплоэнергетического оборудования и тепловых сетей.

Определяемые при этом химические параметры, используемые для этого стандартизованные методы, а также диапазоны определяемых показателей указаны в таблице №1 вкладки «Характеристики».

Помимо модели ВХЭЛ-1, ЗАО «Крисмас+» производит и поставляет модель ВХЭЛ-2, ВХЭЛ-2МК, ВХЭЛ-3, ВХЭЛ-3П, ВХЭЛ-3ПМ. В моделях ВХЭЛ-1, ВХЭЛ-2, ВХЭЛ-2МК используются малые настольные укладки, в ВХЭЛ-3, ВХЭЛ-3П и ВХЭЛ-3ПМ − большие.
Кроме того, компания производит модель ВХЭЛ-СК. Перечень определяемых показателей и комплектность изделия ВХЭЛ-СК устанавливается при оформлении заказа по согласованию с потребителем.

Области применения

Котловая лаборатория ВХЭЛ-1 применяется как в лабораторных, так и во внелабораторных условиях (в производственных условиях, при отсутствии химической лаборатории) на предприятиях топливно-энергетического комплекса, жилищно-коммунального хозяйства, при эксплуатации судового энергетического оборудования для:

• Оценки соответствия фактических параметров воды и пара при работе теплоэнергетического оборудования (паровых газотрубных котлов, паровых и энерготехнологических котлов, котлов-утилизаторов и т.п.) их нормативным значениям, установленным для ведения надлежащего водно-химического режима оборудования в целях обеспечения надёжной, безопасной и экономичной эксплуатации оборудования;
• Анализа производственных вод в целях обеспечения надёжности, безопасности и экономичности технологических процессов на водопотребляющих предприятиях (системы водоподготовки и охлаждения, химические производства, пищевая промышленность, электроника, фармацевтика и т.п.).

Лаборатория может применяться для контроля качества воды хозяйственно-питьевого водоснабжения по отдельным показателям.

Котловая лаборатория ВХЭЛ-1 также применяется в среднем и высшем профессиональном образовании в учебных целях при изучении стандартизованных методов и технологий проведения аналитического химического контроля работы теплоэнергетического оборудования и тепловых сетей.

Устройство

Водно-химическая экспресс-лаборатория ВХЭЛ-1 производится по ТУ 26.51.53-203-82182574-2024.

Данное изделие производится под зарегистрированной товарной маркой «КРИСМАС» (свидетельство № 404860, № 570418).

В портативной лаборатории ВХЭЛ-1 определения химических показателей осуществляются визуальным, визуально-колориметрическим, титриметрическим, расчетным и расчетно-графическим стандартизованными методами.

Портативная лаборатории ВХЭЛ-1 сформирована по модульному принципу.

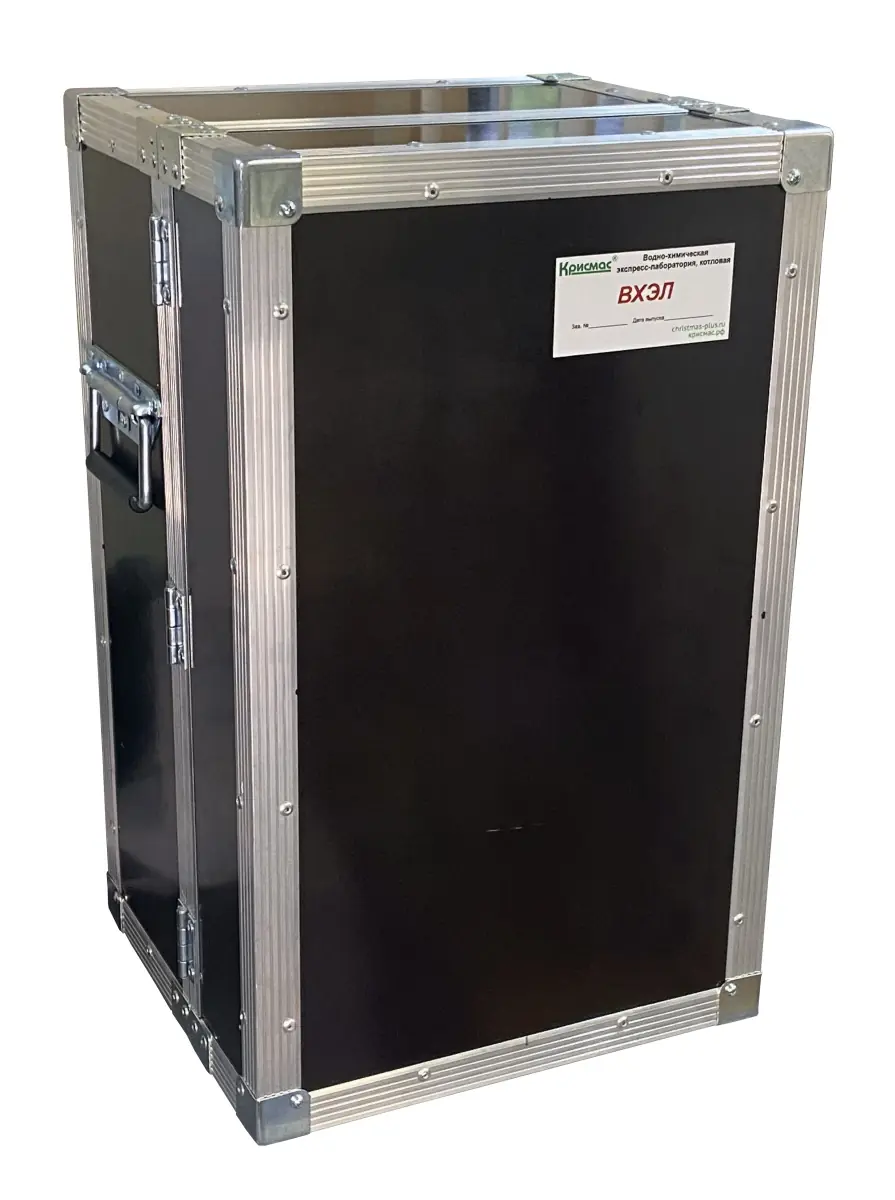

Основным модулем портативной лаборатории ВХЭЛ-1 является малая настольная укладка, представляющая собой раскрывающийся кейс-бокс из водостойкого пластика, снабжённый замком и ручками для переноски. Кейс-бокс имеет откидную полку-столик для размещения оборудования, реагентов, принадлежностей и выполнения определений.
На верхней части кейс-бокса для удобства использования имеются защёлки для фиксации открытой дверцы к корпусу.

Укладка обладает увеличенной механической прочностью благодаря улучшенной конструкции секционной части, а также за счёт укрепления корпуса нержавеющим металлопрофилем.

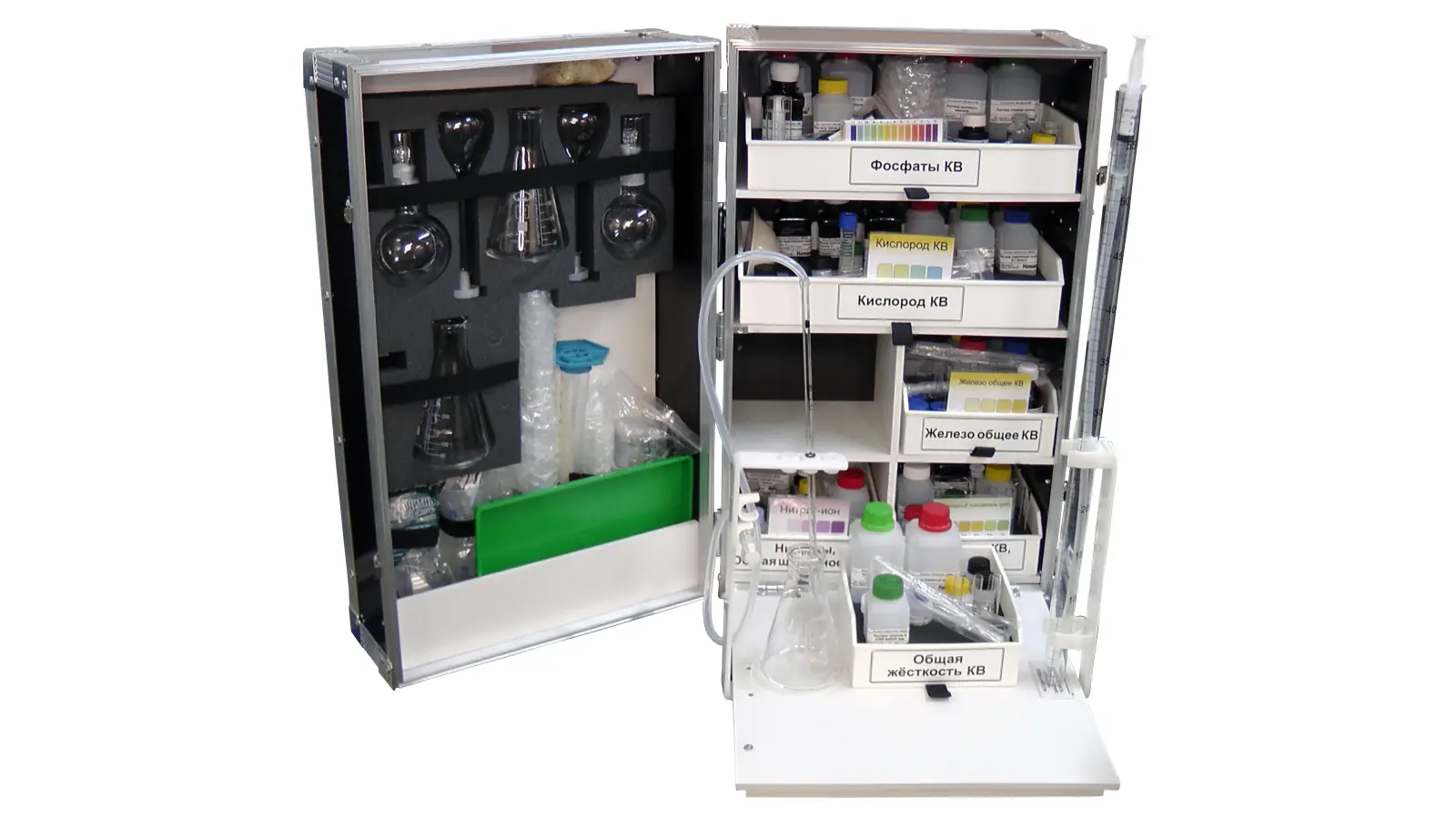

Малая настольная укладка выполнена по секционному принципу. Секцией считается фрагмент укладки, в котором размещается секционный модуль, содержащий готовые реагенты и растворы, посуду, инструментарий и принадлежности для выполнения контрольных операций по определению одного показателя (см. табл.1 вкладки «Характеристики»). Всего в малой настольной укладке 6 секций. Отдельные средства комплектации (лабораторная посуда, цилиндры, документация и т.п.) размещены в пространстве на внутренней стороне дверцы укладки.

Кейс-бокс имеет откидную полку-столик, раскрывающуюся при подготовке портативной лаборатории ВХЭЛ-1 к работе, с образованием рабочего места с одной рабочей поверхностью. Малая укладка укомплектована двумя стойками-штативами: одна используется при собирании из состава изделия установки для титрования, другая — для размещения стеклянного цилиндра при определении прозрачности.

Все секционные модули легко извлекаются из индивидуальных секций и могут быть размещены на столике.

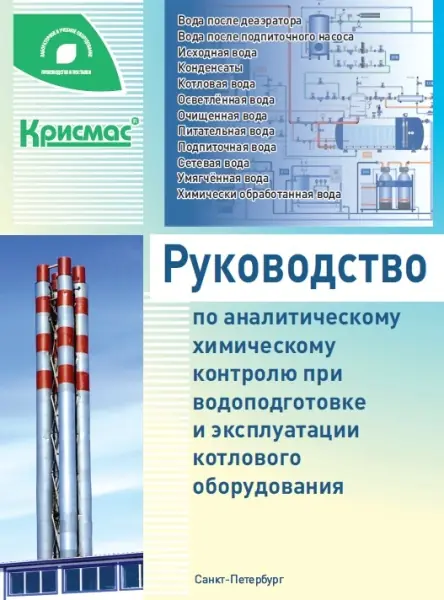

Правила работы и методика применения котловой лаборатории ВХЭЛ-1 подробно приведены в комплекте сопроводительной документации, включающей:

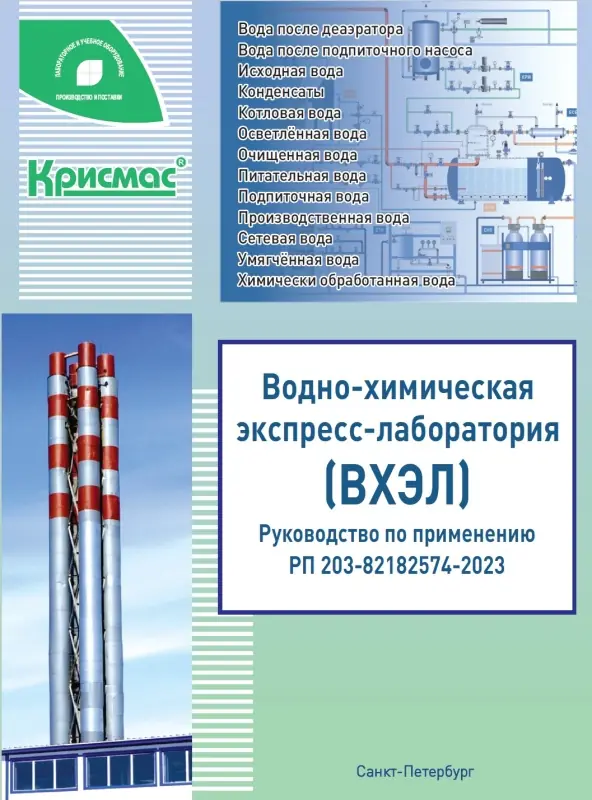

• Водно-химическая экспресс-лаборатория котловая ВХЭЛ. Руководство по применению. РП 203–82182574–2023;
• Паспорт изделия;
• Сертификат.

В руководство по применению включены сведения, позволяющие обеспечить удобство работы с портативной водно-химической лабораторией ВХЭЛ-1 и надежность получаемых результатов.

Полный состав котловой лаборатории ВХЭЛ-1 приведен в таблице №2 вкладки «Характеристики».

Сопроводительная документация в сокращенных версиях для данного изделия приведена во вкладке «Файлы и документы».

Технические характеристики

Примечание
Подробные технические характеристики - см. вкладку «Характеристики».

Рабочие условия применения лаборатории ВХЭЛ-1:

• Температура анализируемой пробы – от плюс 10 до плюс 35°С;
• Относительная влажность атмосферного воздуха, а также атмосферное давление – не регламентируются.

Примечание:
рекомендуемая температура окружающего воздуха при отборе и обращении с пробой, а также при выполнении анализа должна быть в пределах от 5 до 40 °С.

Срок службы котловой лаборатории ВХЭЛ-1 составляет не менее 3 лет от даты выпуска при соблюдении правил применения, транспортирования и хранения, а также своевременного восполнения расходных компонентов и обслуживания входящих в состав лабораторий приборов.

Срок службы входящих в состав изделия приборов, устройств и функциональных модулей, периодичность технического обслуживания (поверки), а также данные о порядке их эксплуатации и утилизации указаны в сопроводительной документации к ним.

Растворы, срок годности которых истёк, могут быть приготовлены потребителем из реагентов, размещённых в секциях изделия по методикам, описанным в прилагаемом руководстве.

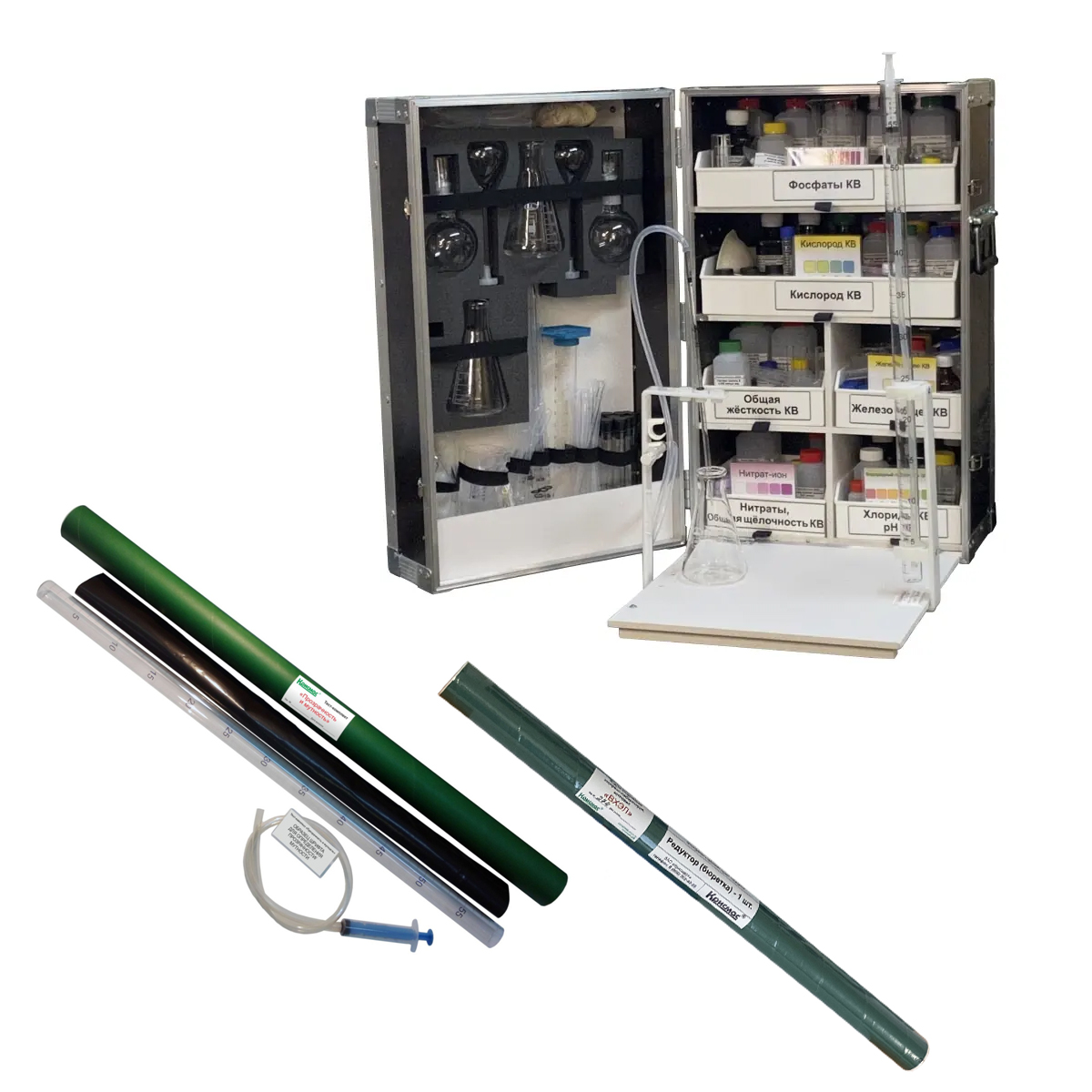

Портативная лаборатория ВХЭЛ-1 поставляется в составе малой настольной укладки ВХЭЛ и двух функциональных модулей: тест-комплекта «Прозрачность и мутность» и редуктора-бюретки (3 места).

Поставка осуществляется транспортной компанией, либо на условиях самовывоза. При необходимости, отдельно оговариваются условия поставки в более короткие сроки, а также желательные для заказчика условия транспортировки (авто или железнодорожным перевозчиком и т.д.).

В комплектность и укладку портативной лаборатории ВХЭЛ-1 разработчиком и производителем ЗАО «Крисмас+» могут быть внесены незначительные изменения, не ухудшающие её технические и эксплуатационные характеристики.

Все использованные растворы и материалы утилизируются в общем порядке, принятом для лабораторных отходов.

Настольную водно-химическую лабораторию ВХЭЛ-1 следует хранить в прохладном месте.

Состав котловой лаборатории ВХЭЛ-1 может быть изменен в зависимости от конкретных пожеланий потребителя, в том числе за счет его расширения дополнительными функциональными модулями, а именно: портативными лабораториями, тест-комплектами, вспомогательными наборами, приборами и лабораторным оборудованием, производимым и поставляемым ГК «Крисмас» для анализа котловой воды. (см. сайт компании, раздел: «Оборудование для контроля в котельных» и раздел: «Оборудование для анализа воды»).

Кроме того, для повышения эффективности и удобства работы с изделием производитель рекомендует следующее дополнительное оборудование:

• Набор-укладка для фотоколориметрирования «Экотест-2020 К» (Артикул № 3.300);
• Кондуктометр «Эксперт-002-2-6н» или аналогичный;
• pH-метр / милливольтметр портативный рН-410 или аналогичный;
• Анализатор растворённого кислорода «Марк-302Т» или аналогичный;
• Преобразователь ионометрический И-510 или аналогичный;
• Набор для отбора и переноски проб (Артикул № 6.175);
• Установка для получения очищенной воды для химического анализа УВХА (Артикул № 6.173);
• Тест-комплекты для анализа воды по запросу потребителя (см. сайт компании, раздел: «Оборудование для контроля в котельных»);
• Приборы контроля воды по запросу потребителя (см. сайт компании, раздел: «Оборудование для контроля в котельных» и раздел: «Оборудование для анализа воды»);
• Плитка электрическая с закрытой спиралью и регулируемой мощностью нагрева⃰;
• Набор посуды для химического анализа многофункциональный (МФ) (Артикул 6.211);
• Набор МФ-М (мерная посуда) (Артикул 6.211.1);
• Набор МФ-Л (лабораторная посуда) (Артикул 6.211.2);
• Набор МФ-0,5-1(мерная и лабораторная посуда вместимостью 0,5-1 л) (Артикул 6.211.3);
• Набор МФ-Р (мерная посуда для ТК) (Артикул 6.211.4);
• Комплект пополнения ВХЭЛ-1 (КП-ВХЭЛ-1);
• Комплект запасных частей, инструментов и принадлежностей к ВХЭЛ-1 (ЗИП ВХЭЛ-1).

Состав котловой лаборатории ВХЭЛ-1 приведен в таблице №2, вкладка «Характеристики».

Кроме мобильного варианта лаборатория ВХЭЛ-1 может эксплуатироваться как в варианте настольного размещения, так и в варианте с размещением на стене (переборке).
Вариант настольного размещения укладки является рекомендуемым. Вариант размещения с подвеской на стене (переборке) может быть также реализован, при этом потребителю следует обеспечить усиление стены (переборки) для достаточной механической прочности подвески изделия.

Преимущества и особенности

Водно-химическая экспресс-лаборатория ВХЭЛ-1:

• Разработана и серийно производится из отечественного сырья и материалов в оригинальном исполнении исключительно ЗАО «Крисмас+»;
• Легко разворачивается на лабораторном (рабочем, походном) столе с образованием комфортного и функционального рабочего места для оператора с равной и лёгкой доступностью готовых к применению компонентов;
• Методы химического анализа, реализованные в лаборатории ВХЭЛ-1, соответствуют действующей нормативной документации на выполнение аналитического химического контроля работы теплоэнергетического оборудования и тепловых сетей. Кроме того, лаборатория позволяет осуществлять анализ производственных вод в ходе водоподготовки;
• Обеспечивает проведение аналитического химического контроля с получением достоверных результатов анализов в минимальное время непосредственно в производственных условиях, при отсутствии химической лаборатории или в дополнение к ней, в том числе, при необходимости, прямо на месте отбора проб;
• Позволяет анализировать воду по нескольким показателям одновременно;
• Имеющиеся, при стандартной комплектации, в котловой лаборатории ВХЭЛ-1 расходуемые материалы (реагенты, растворы и др.) позволяют выполнить не менее 100 определений по каждому из определяемых показателей. Все расходные материалы и принадлежности отечественного производства, легко восполняются комплектом пополнения (КП ВХЭЛ-1) при обращении в предприятие-изготовитель ЗАО «Крисмас+»;
• Не содержит взрывопожароопасных, сильнодействующих, ядовитых и наркотических веществ;
• Благодаря оснащению готовым к использованию оборудованием, реагентами, растворами и материалами применима в производственных (цеховых) условиях в отсутствие водоснабжения и электроснабжения (за исключением случаев дополнительного освещения рабочего места, подогрева проб при анализе фосфатов и упаривания проб при определении малых концентраций железа);
• Может применяться персоналом, не имеющим специальной химико-аналитической подготовки, благодаря подробному изложению в прилагаемых иллюстрированных руководствах операций отбора и подготовки проб, выполнения определений, а также вспомогательной информации по водно-химическому анализу (механики, техники, лаборанты);
• Применение лабораторий ВХЭЛ-1 не только позволяет существенно сократить затраты на осуществление текущего оперативного и углубленного периодического контроля за водой и паром в котельных всех видов, но и обеспечивает соответствие нормативным требованиям к водному режиму котельных, что в свою очередь продлевает срок службы оборудования, снижает расход топлива, предотвращает аварийные ситуации.

Примечание:
При необходимости в Учебном центре ЗАО «Крисмас+» можно пройти краткосрочные курсы по работе с разработанным и производимым компанией оборудованием. По результатам обучения выдается специальный сертификат.
