Измеритель степени пучинистости грунта УПГ-МГ4.01/Н «Грунт»

Измеритель степени пучинистости грунтов УПГ-МГ4.01/Н «Грунт» предназначен для измерений температуры и перемещения поверхности образца грунта при его промораживании в заданном температурном режиме.

Прибор УПГ-МГ4.01/Н «Грунт» состоит из блока управления с дисплеем, термоконтейнеров (от 1 до 6 шт.), включающих силовую рамку, теплоизолирующий кожух, верхнюю и нижнюю термостатируемые плиты, устройства для автоматического измерения температур, силы и перемещения и терморегулятора для управления морозильной камерой.
Прибор снабжен датчиками промораживания грунта и обеспечивает определение момента замерзания грунта на глубине 100 мм от верхней поверхности образца.

Промораживание образцов грунта, помещенных в термоконтейнеры, осуществляется в морозильной камере (приобретается отдельно) при заданных температурах на верхней и нижней термостатируемых плитах (температура на верхней и нижней термоплитах задается пользователем).

В процессе испытаний обеспечивается автоматическое поддержание температуры верхней и нижней термостатируемых плит с погрешностью ± 0,2°С, измерение температуры образца грунта, измерение силы нагружения и вертикальной деформации образца грунта. Поддержание постоянной температуры на верхней термоплите осуществляется с помощью регулятора холодильной камеры (входит в комплектацию прибора), а поддержание постоянной температуры на нижней термоплите с помощью встроенного нагревателя.

Прибор имеет режим непрерывной регистрации процесса испытаний всех образцов грунта одновременно, энергонезависимую память и связь с ПК по USB интерфейсу.

Измеритель выполнен в виде двух блоков:
− блока управления;
− термоконтейнера

Конструктивно измеритель состоит из блока управления, регулятора холодильной камеры (РХ) и термоконтейнеров. В состав измерителя может входить до шести термоконтейнеров.

В состав термоконтейнера входят:

• верхняя термостатированная плита с встроенным датчиком температуры;
• нижняя термостатированная плита с двумя встроенными датчиками температуры;
• датчик перемещения;
• термоизолирующий кожух;
• обойма для образца грунта;
• силовая рама.

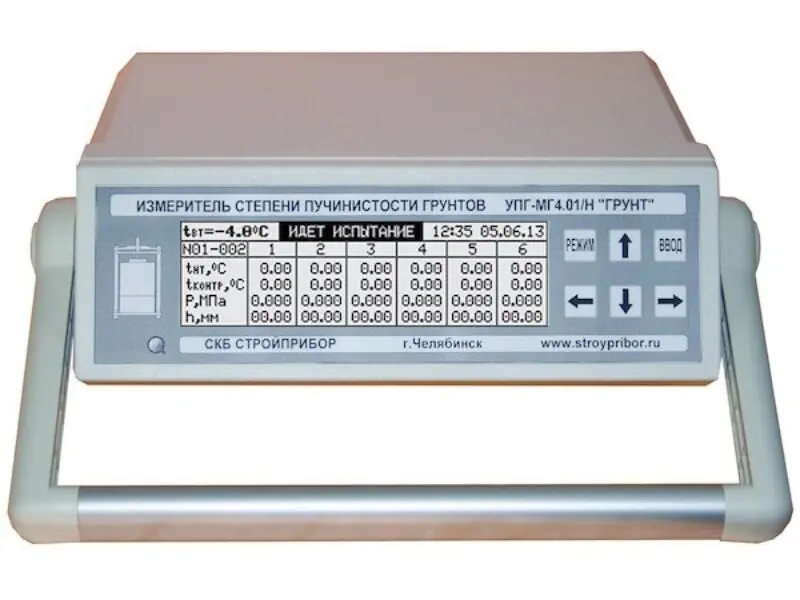

Блок управления выполняет следующие функции: регулирование температуры в холодильной камере; преобразование сигналов с датчиков силы, температуры и перемещения, и вывод результатов измерений в единицах силы, температуры и длины на дисплей.

Дополнительно измеритель может комплектоваться датчиком промораживания для определения промораживания грунта на глубине 100 мм.

ПРИНЦИП РАБОТЫ

Принцип действия измерителя основан на изменении сопротивления потенциометрического датчика перемещения в зависимости от вертикальной деформации образца грунта при его промораживании.

Для измерения температуры образца грунта применяются терморезисторы, электрическое сопротивления которых изменяется в зависимости от их температуры. Сигналы с датчиков температуры и перемещения регистрируются блоком управления, обрабатываются, и результаты измерений в единицах длины и температуры отображаются на дисплее.

КОМПЛЕКТ ПОСТАВКИ

• Блок управления
• Термоконтейнеры (от 1 до 6)
• Датчики промораживания грунта (от 1 до 6)
• Регулятор холодильной камеры РХ
• Кабель для подключения регулятора холодильной камеры
• Блок вентиляторов для холодильной камеры с сетевым адаптером
• Кабель связи с ПК
• Программное обеспечение
• Руководство по эксплуатации
• Упаковочная тара

Сервисное и метрологическое обслуживание обеспечивается в течение всего срока эксплуатации.

Утвержден тип средства измерения
Прибор внесен в Госреестр РФ под №67884-17
