Программно- аппаратный комплекс ПАК 8816

• системы сбора данных;
• регистратора данных;
• сервера объединения и хранения данных.

Программно-аппаратный комплекс ПАК 8816 обладает системой сбора данных комплекса основана на устройствах с поддержкой протокола Modbus RTU/ASCII/TCP и интерфейса RS-485 и/или RS-232.
Для подключения аналоговых устройств используются преобразователи фирмы Advantech серии ADAM-4000 представляющих собой самостоятельные модули, объединенные в сеть и взаимодействующие по интерфейсу RS-485.
Обмен данными с регистратором данных происходит через преобразователь интерфейса RS-485 в RS-232 - ADAM-4520.

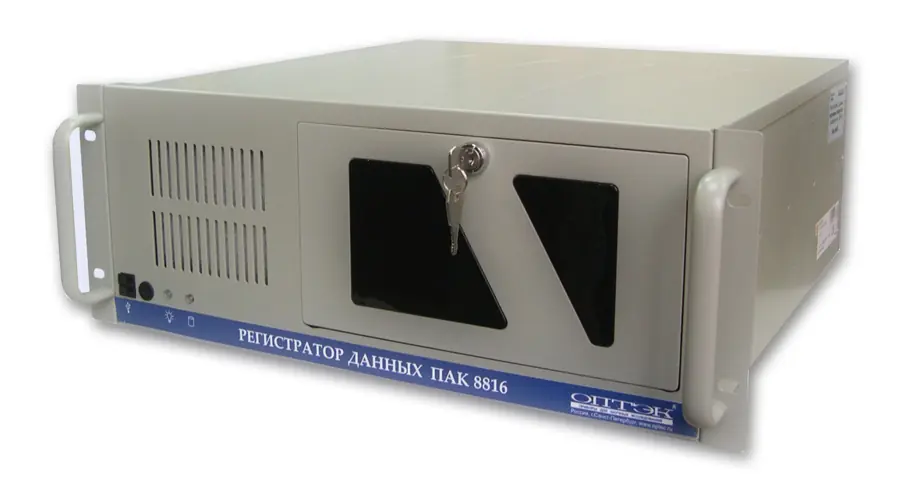

Регистратор данных представляет собой устройство для получения и накопления информации о текущих значениях измеряемых величин от системы сбора данных.
Сервер объединения и хранения представляет собой устройство для сбора информации из баз данных регистраторов и формирования общей базы.
Сервер объединения и хранения предоставляет пользователям web-интерфейс для просмотра результатов сбора и обработки полученных данных.
В том числе он обладает возможностью вывода тревог и оповещений, уведомляющих пользователей о превышении ПДК или срабатывании дискретных датчиков. Уведомления пользователя о появлении тревог и оповещений осуществляется с помощью web-интерфейса и всплывающих окон, и звукового сигнала.
Для интеграции ПАК 8816 в сторонние системы сбора данных используется SOAP-интерфейс.

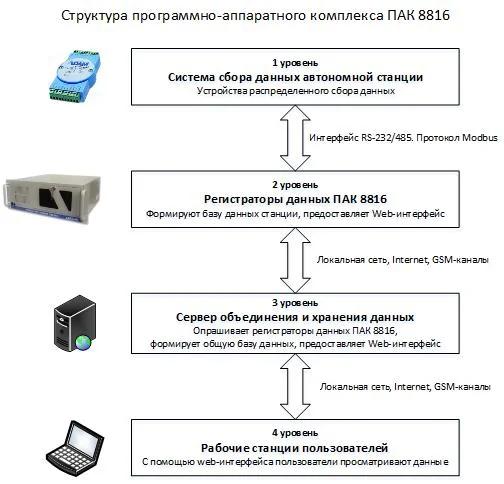

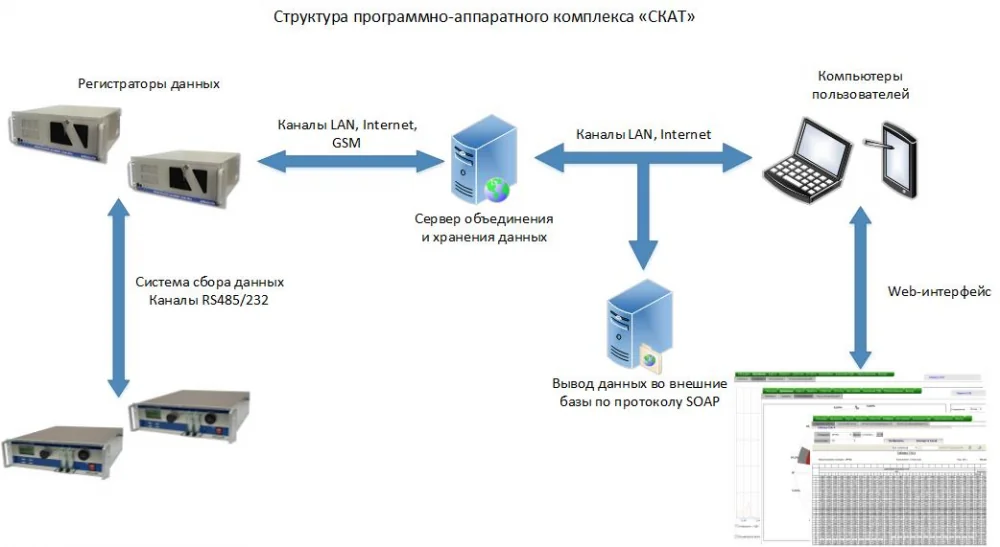

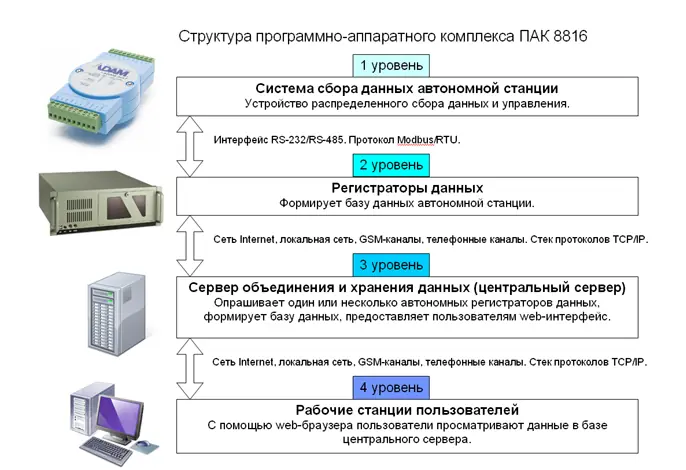

Структура комплекса состоит из четырех уровней, взаимодействующих между собой по различным каналам связи.

• Просмотр текущих данных от измерительных комплексов СКАТ в виде таблицы с возможностью автоматического обновления с настраиваемым периодом;
• Просмотр результатов сбора данных за выбранный интервал времени в виде отчетов (ТЗА-4, отчет за сутки с периодом усреднения 20 мин., отчет за месяц с усреднением за сутки);
• Просмотр результатов сбора данных в виде таблиц, формируемых в соответствии с параметрами, введенными пользователем (интервал времени, период усреднения, каналы измерения);
• Просмотр результатов сбора данных по всем или отдельным компонентам в виде графиков с выбором интервала времени и периода усреднения;
• Отображение графиков с уровнями ПДК (предельно допустимых концентраций), нормировка графиков по значениям соответствующих ПДК;
• Редактирование значений уровня ПДК измеряемых веществ (только для пользователя с правами администратора);
• Просмотр сведений о тревогах (превышение ПДК, срабатывание дискретных датчиков) и их экспорт в формат MS Exсel;
• Просмотр списка событий, времени регистрации пользователей на сервере, экспорт списка в формат MS Excel;
• Экспорт отчетов за месяц, за сутки, ТЗА-4 и таблицы архивных данных в формат MS Excel. Таблица архивных данных может быть также экспортирована в формат HTML;
• Вывод отчетов и графиков на печать;
• Сохранение графиков в формате PNG и BMP;
• Изменение масштаба отображения на web-странице сформированных отчетов (ТЗА-4, за месяц, за сутки);
• Пользователь с правами администратора может добавлять станции и редактировать параметры связи со станцией (только для сервера), добавлять/удалять пользователей, изменять права доступа и пароли других пользователей;
• Изменение своего пароля и логина (имя пользователя);
• Настройка цветовой схемы и изменение толщины линий графиков (каждый пользователь может настраивать самостоятельно или выбрать по умолчанию).

Комплектность изделия можно легко возобновлять, обратившись к нашим операторам.
При получении изделия, до ввода в эксплуатацию, потребителю следует провести осмотр, обращая внимание на целостность упаковки и укладки, целостность стеклянных изделий и т.п.
