Принцип действия счётчиков – оптический. Луч, формируемый источником излучения, попадает в кювету, где рассеивается находящимися на его траектории частицами, и затем регистрируется с помощью фотодетектора. Изменение интегральной интенсивности рассеянного излучения пропорционально размеру частицы, а количество последовательных импульсов – количеству частиц. Счётная концентрация аэрозольных частиц вычисляется с помощью программного обеспечения как отношение количества зарегистрированных частиц к прокачанному через кювету объёму воздушной пробы.

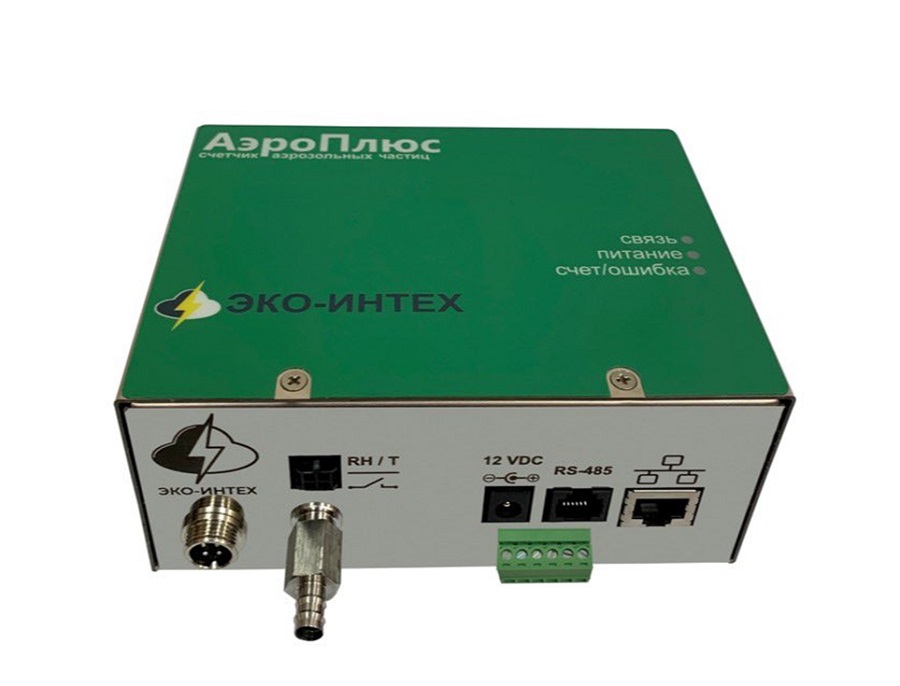

Конструктивно счётчики выполнены в едином блоке, в котором размещаются кюветное отделение проточного типа и электронные компоненты. Прокачка анализируемой пробы осуществляется с помощью внешнего источника вакуума (насоса). Для контроля параметров окружающего воздуха счетчики могут комплектоваться преобразователем измерительным влажности и температуры ДВ2 (рег. № 25948-11), выполненным в виде внешнего зонда.

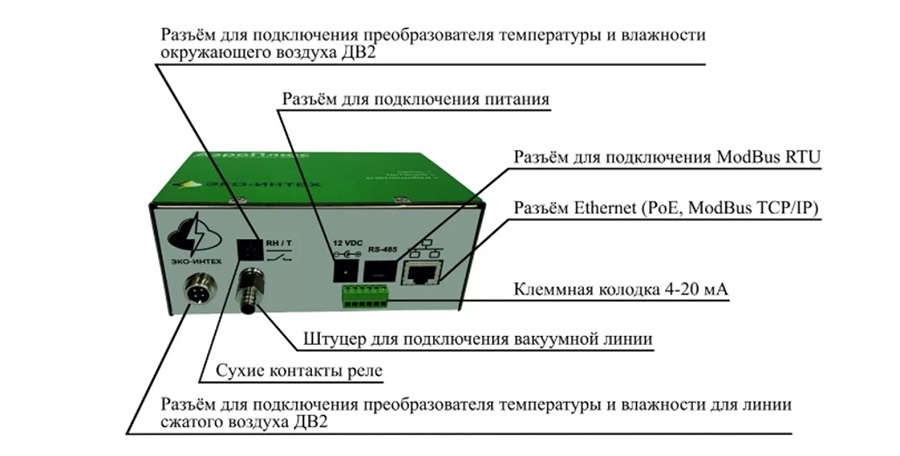

Управление счётчиками и получение результатов измерений осуществляется с помощью персонального компьютера посредством web-интерфейса или специализированного программного обеспечения. Передача данных предусмотрена по интерфейсам связи Ethernet и RS-485. Реализована возможность сигнализации превышения установленного пользователем уровня предельного значения счётной концентрации аэрозольных частиц по каждому каналу регистрации размеров частиц с помощью реле. Счётчики могут оснащаться аналоговым выходом (4…20) мА и дополнительным цифровым выходом передачи данных.
Результаты измерений представляются в виде дифференциальных и интегральных значений счётной концентрации частиц по каналам регистрации размеров частиц.
Достоинства:
- Расход отбираемой пробы 2,83 л/мин
- Нижний предел размерности частиц 0,3 мкм
- Количество каналов размеров частиц 2 или 4
- Материал корпуса нержавеющая сталь, небольшие размеры изделия
- Возможность подключения зонда для измерения температуры и относительной влажности окружающего воздуха (ДВ2)
- Возможность работы с адаптером высокого давления (АВД-1-А)
- Соответствие ГОСТ Р ИСО 14644 чистые помещения и связанные с ними контролируемые среды
- Выходы: Ethernet (TCP/IP) Modbus RTU, 4-20 мА (опция)
- Возможность подключения преобразователя температуры и влажности в линии сжатого воздуха (ДБ2)
- Внесен в Гос. реестр СИ
Комплект поставки:
- Счётчик аэрозольных частиц АэроПлюс 1
- Комплект принадлежностей 2
- Комплект эксплуатационной документации 2
- Методика поверки «ГСИ. Счётчики аэрозольных частиц АэроПлюс. Методика поверки»
- Методика поверки «Преобразователи измеритель¬ные влажности и температуры ДВ2. Методика поверки»
- Счётчики могут поставляться в комплекте с дополнительными устройствами.
- Комплекты принадлежностей и документации согласовываются при заказе.
|
АэроПлюс 0103-2: 2-х канальный счетчик частиц 10 ... 100 000 част./дм3; 0.3/ 0.5 мкм |
|
АэроПлюс 0103-4: 4-х канальный счетчик частиц 10 ... 100 000 част./дм3; 0.3/ 0.5/ 1.0/ 5.0 мкм |
|
АэроПлюс 0105-2: 2-х канальный счетчик частиц 10 ... 100 000 част./дм3; 0.5/ 5.0 мкм |
|
АэроПлюс 0105-4: 4-х канальный счетчик частиц 10 ... 100 000 част./дм3; 0.5/ 1.0/ 2.0/ 5.0 мкм |
|
АэроПлюс 0103-2-В: 2-х канальный счетчик частиц с преобразователем измерительным влажности и температуры окружающего воздуха (L=80 мм, D=12 мм) 10 ... 100 000 част./дм3; 0.3/ 0.5 мкм; 0 ... 60 °C; 0 ... 98 %ОВ |
|
АэроПлюс 0103-4-В: 4-х канальный счетчик частиц с преобразователем измерительным влажности и температуры окружающего воздуха (L=80 мм, D=12 мм) 10 ... 100 000 част./дм3; 0.3/ 0.5/ 1.0/ 5.0 мкм; 0 ... 60 °C; 0 ... 98 %ОВ |
|
АэроПлюс 0105-2-В: 2-х канальный счетчик частиц с преобразователем измерительным влажности и температуры окружающего воздуха (L=80 мм, D=12 мм) 10 ... 100 000 част./дм3; 0.3/ 0.5 мкм; 0 ... 60 °C; 0 ... 98 %ОВ |
|
АэроПлюс 0105-4-В: 4-х канальный счетчик частиц с преобразователем измерительным влажности и температуры окружающего воздуха (L=80 мм, D=12 мм) 10 ... 100 000 част./дм3; 0.5/ 1.0/ 2.0/ 5.0 мкм; 0 ... 60 °C; 0 ... 98 %ОВ |
|
Диапазон показаний счётной концентрации аэрозольных частиц |
от 0 до 1∙105 частиц/дм3 |
|
Диапазон измерений счётной концентрации аэрозольных частиц |
от 10 до 1∙105 частиц/дм3 |
|
Пределы допускаемой относительной погрешности измерений |
±20% |
|
счётной концентрации аэрозольных частиц |
|
|
Номинальный объёмный расход пробы |
2,83±0,14 дм3/мин |
|
Параметры электрического питания: |
|
|
- от сети Ethernet (Power over Ethernet) |
|
|
- от сети постоянного тока: |
|
|
- напряжение сети |
12 В |
|
- сила тока |
не менее 0,5 А |
|
Потребляемая мощность |
не более 12 В×А |
|
Размеры |
135 × 65 × 145 мм |
|
Масса |
не более 1 кг |
|
Условия эксплуатации: |
|
|
- температура окружающего воздуха |
от +10 до +40 ºС |
|
- относительная влажность окружающего воздуха |
не более 95% |
|
- атмосферное давление |
от 84 до 106,7 кПа |
|
Средний срок службы |
не менее 10 лет |
|
Средняя наработка на отказ |
не менее 18000 ч |
