Газоанализаторы предназначены для определения содержания одного, двух или трех компонентов (оксида углерода (CO), диоксида углерода (CO2), метана (CH4), оксида азота (NO), диоксида серы (SO2), кислорода (O2), водорода (H2), азота (N2), гелия (Не)) в бинарных и многокомпонентных газовых смесях и воздухе.
Перейти к описанию товара
Нашли дешевле?
Напишите нам
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Сроки поставки уточняйте у менеджера.
Другие характеристики
Тип товара
—
Стационарный газоанализатор
Гарантия, мес
—
18
Применение
—
Прочее, АЗС, Аналитические лаборатории, Гаражи и автопарковки, ЖКХ, Котельные, Очистительные сооружения, Пищевая промышленность, Промышленные предприятия
Определяемый показатель
—
Водород, Диоксид серы, Диоксид углерода, Кислород, Метан, Оксид азота, Оксид углерода
Количество каналов
—
Многоканальный
Взрывозащита
—
Нет
Все характеристики

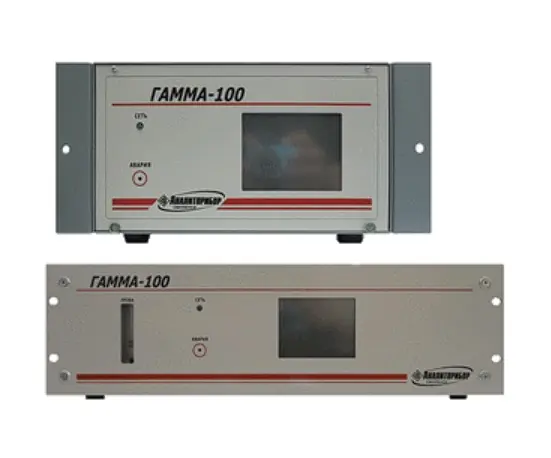

Достоинства газоанализатора ГАММА-100
- Возможность одновременного измерения до 3-х компонентов;
- Единое максимально допустимое влагосодержание и расход пробы для всех типов 02. датчиков, что позволяет упростить систему пробоподготовки;
- Введение термо- и влагокомпенсации, что значительно повышает стабильность показаний;
- Увеличение межкалибровочного интервала для термокондуктометрического и инфракрасного датчика до 30 суток; для термомагнитного до 6 месяцев (для ряда шкал);
- Учет взаимных влияний измеряемых компонентов (для многоканальных приборов);
- Возможность использования дополнительной оболочки со степенью защиты до IР65 и подогревом;
- Цифровая обработка сигнала;
- Удобное меню пользователя;
- Самодиагностика с выдачей результатов на дисплей;
- Два программируемых порога (на превышение или понижение);
- Мощные пороговые реле 250 В, 2,5 А;
- Наличие звуковой сигнализации;
- Цифровые выходы RS232, RS485, Ethernet.
Назначение:
Газоанализатор применяется в области охраны окружающей среды, при осуществлении деятельности по обеспечению безопасности при чрезвычайных ситуациях, при выполнении работ по обеспечению безопасных условий и охраны труда, при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта, при Выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Исполнение – стационарный газоанализатор.
Устройство и принцип действия:
Газоанализаторы представляют собой автоматические одноблочные приборы непрерывного действия.
Газоанализаторы, в зависимости от группы конструктивного исполнения, включают в себя от одного до трех измерительных каналов, с различными принципами измерений, в сочетаниях, приведенных в таблице 1.1. (вкладка характеристики).
Двух- и трехканальные газоанализаторы могут быть изготовлены как с единым газовым каналом для всех измерительных каналов, так и с раздельными газовыми каналами для отдельных измерительных каналов, что должно быть указано при заказе газоанализаторов.
Принцип действия:
- СО, СН4, NO, SO2 – оптико-акустический;
- СО2 – оптико-акустический и термокондуктометрический;
- Н2, N2, Не – термокондуктометрический.
Принцип работы измерительного канала, основанного на оптико-акустическом методе измерений, лежит на измерении поглощения энергии в инфракрасной (в дальнейшем – ИК) области спектра. Каждый газ, молекулы которого состоят как минимум из двух разноэлементных атомов, поглощает ИК-излучение в определённой, свойственной ему области спектра, что обуславливает возможность проведения анализа газов оптико-акустическим методом.
Принцип работы измерительного канала, основанного на термокондуктометрическом методе измерений, лежит на использовании зависимости теплопроводности анализируемой газовой смеси от содержания в ней определяемого компонента, так как его теплопроводность значительно отличается от теплопроводности остальных компонентов.
Принцип работы измерительного канала, основанного на термомагнитном методе измерений, лежит на использовании парамагнитных свойств кислорода и зависимости их от температуры.
При наличии в среде парамагнитного газа (кислорода), градиента температуры и градиента магнитного поля возникает термомагнитная конвенция. Соприкасаясь с нагретым термосопротивлением (чувствительным элементом), парамагнитный газ нагревается, теряя при этом частично свои магнитные свойства, и выталкивается из магнитного поля более холодным газом.
Конвективные потоки, возникшие вокруг чувствительного элемента, приводят к его охлаждению, что в свою очередь изменяет его сопротивление.
Это и служит мерой содержания кислорода в газовой смеси.
Этот принцип реализуется в термомагнитном датчике.
Работа газоанализатора основана на автоматической выборке данных, поступающих с датчиков на вход устройства процессорного, а затем выдачу данных на вход устройства РТВ.
Выдача результатов осуществляется на сенсорный экран.
Одновременно с этим формируется информация в виде стандартного выходного сигнала постоянного тока и сигнальная звуковая информация с одновременным переключением контактов реле при достижении содержания определяемого компонента в смеси установленных пороговых значений.
В состав газоанализатора с тремя каналами измерений входят следующие функциональные блоки:
- устройство питания - 1 шт.;
- устройство процессорное - 1 шт.;
- устройство ЭМС – 1 шт.; ИБЯЛ.413251.001 РЭ 31
- устройство РТВ – 3 шт.;
- датчики – 3 шт.
- устройство питания - 1 шт.;
- устройство процессорное - 1 шт.;
- устройство ЭМС – 1 шт.;
- устройство РТВ – 2 шт.;
- датчики – 2 шт.
- устройство питания - 1 шт.;
- устройство процессорное - 1 шт.;
- устройство ЭМС – 1 шт.;
- устройство РТВ – 1 шт.;
- датчик – 1 шт
В состав газоанализатора с двумя каналами измерений входят следующие функциональные блоки:
В состав газоанализатора с одним каналом измерений входят следующие функциональные блоки:

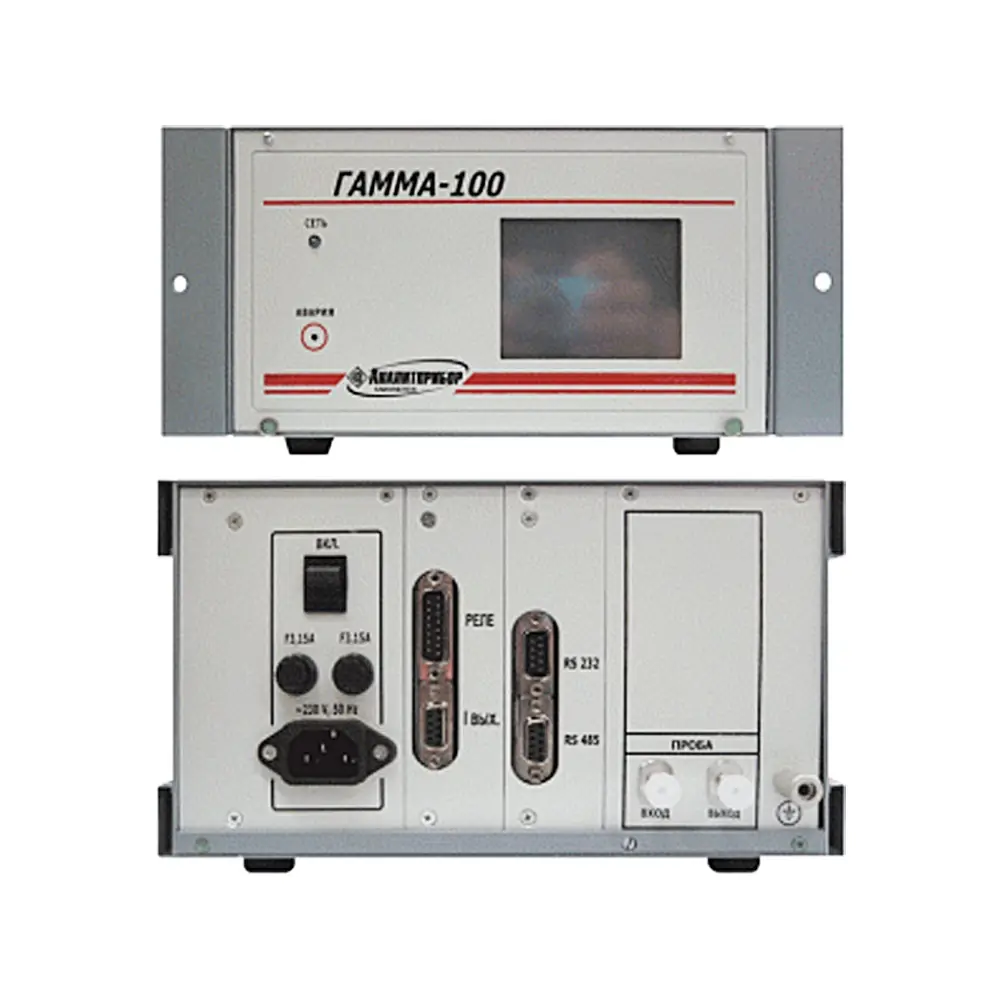

Особенности конструкции:
Газоанализатор представляет собой одноблочный прибор со встроенными в корпус измерительными датчиками.
На лицевую панель выведены:
жидкокристалический дисплей, на котором отображается измерительная информация, клавиатура управления, индикация расхода контролируемой пробы.
Газоанализатор оснащен интерфейсами Rs232, RS485, Ethernet с помощью которых данные могут передаваться на персональный компьютер.
Также в газоанализаторе имеются унифицированный токовый выход (0 - 5 мА или 4 - 20 мА, переключаются) и контакты реле для коммутации внешних цепей.
Электропитание осуществляется от сети переменного тока, напряжением 220 В.
Степень защиты газоанализатора от доступа к опасным частям, от попадания внешних твердых предметов и от проникновения воды – IP20.
Способ забора пробы - принудительный (побудитель расхода или избыточное давление).
Газоанализаторы обеспечивают выполнение следующих функций:
- выдачу световой индикации зеленого цвета при включении газоанализаторов;
- по каждому измерительному каналу - выдачу сигнала постоянного тока, пропорционального содержанию определяемого компонента;
- по каждому измерительному каналу - цифровую индикацию на табло содержания определяемого компонента;
- по каждому измерительному каналу – срабатывание сигнализации ПОРОГ1 и ПОРОГ2 при достижении содержанием определяемого компонента установленных пороговых значений с одновременным переключением «сухих» контактов реле для автоматического включения (отключения) внешних исполнительных устройств;
- по каждому измерительному каналу – выдачу на табло информации и включение звуковой сигнализации, свидетельствующих о срабатывании сигнализации ПОРОГ1 и ПОРОГ2;
- связь с внешними устройствами по цифровым каналам связи RS232, RS485;
- связь с внешними устройствами по цифровому каналу связи Ethernet (для газоанализаторов конструктивных исполнений, приведенных в таблице 1);
- индикацию на табло и выдачу по цифровым каналам связи номера версии программного обеспечения (далее – ПО) и цифрового идентификатора ПО.
Условия эксплуатации:
- окружающая среда — не взрывоопасна;
- диапазон температуры окружающей и анализируемой сред — от 5 до 45 °С;
- диапазон атмосферного давления - от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.) – высота установки над уровнем моря до 1000 м;
- относительная влажность окружающей среды до 80 % при температуре 35 °С и более низких температурах, без конденсации влаги;
- содержание пыли не более 10 мг/м3, степень загрязнения 1 по ГОСТ 12.2.091-2012;
- производственная вибрация с частотой от 10 до 55 Гц и амплитудой не более 0,35 мм;
- рабочее положение - горизонтальное, угол наклона в любом направлении не более 5°.
По устойчивости к воздействию температуры и влажности окружающего воздуха газоанализаторы относятся к группе В4 по ГОСТ Р 52931-2008 в диапазоне рабочей температуры от 5 до 45 °С.
По устойчивости к воздействию атмосферного давления газоанализаторы относятся к группе Р1 по ГОСТ Р 52931-2008
По устойчивости к механическим воздействиям газоанализаторы относятся к группе N2 по ГОСТ Р 52931-2008.
Характеристики анализируемой газовой смеси (пробы) на входе газоанализаторов:
- диапазон температуры равен диапазону температуры окружающей среды;
- от 84 до 220 кПа (от 630 до 1650,5 мм рт. ст.);
- для термокондуктометрического измерительного канала при определении водорода в азоте при повышенном давлении;
- от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.);
- для остальных измерительных каналов;
- содержание пыли – не более 1 мг/м3;
- абсолютная влажность – не более 5 г/м3;
- расход (0,9 ± 0,1) дм3 /мин.
диапазон давления:
| Измеряемый компонент |
Единица физической величины |
Диапазон измерений | Принцип измерения | Состав анализируемой среды |
|---|---|---|---|---|
| Оксид углерода СО | об. доля млн-1 |
0 – 200; 0 – 500; 0 – 1000; 0 – 2000 |
оптико-акустический | |
| Оксид углерода СО | об. доля % |
0 – 0,5; 0 – 1; 0 – 2; 0 – 5; 0 – 10; 0 – 20; 0 – 30; 0 – 50; 0 – 70; 0 – 100 |
оптико-акустический | |
| Оксид углерода СО | г/м3 | 0 – 15 | оптико-акустический | |
| Диоксид углерода СО2 | об. доля млн-1 |
0 – 100; 0 – 200; 0 – 500; 0 – 1000; 0 – 2000 |
оптико-акустический | |
| Диоксид углерода СО2 | об. доля % |
0 – 0,5; 0 – 1; 0 – 2; 0 – 5; 0 – 10; 0 – 20; 0 – 30; 0 – 50; 0 – 70; 0 – 100 |
оптико-акустический | |
| Диоксид углерода СО2 | об. доля % |
0 – 30; 0 – 50; 40 – 100; 90 – 100 |
термокондуктометрический | диоксид углерода – азот |
| Метан СН4 | об. доля млн-1 |
0 – 500; 0 – 1000; 0 – 2000 |
оптико-акустический | |
| Метан СН4 | об. доля % |
0 – 0,5; 0 – 1; 0 – 2; 0 – 5; 0 – 10; 0 – 20; 0 – 30; 0 – 50; 0 – 70; 0 – 100 |
оптико-акустический | |
| Диоксид серы SO2 | г/м3 |
0 – 2; 0 – 5; 0 – 10; 0 – 20; 0 – 60 |
оптико-акустический | |
| Азот N2 | об. доля % |
0 – 20; 80 – 100; 0 – 40; 0 – 60; 60 – 100 |
термокондуктометрический | азот – гелий |
| Водород Н2 | об. доля % |
0 – 0,5; 0 – 1 |
термокондуктометрический |
водород – диоксид углерода (10%) – кислород (2%) – остальное азот |
| Оксид азота NO | г/м3 |
0 – 1; 0 – 2 |
оптико-акустический | |
| Водород Н2 | об. доля % |
0 – 1; 0 – 2; 0 – 3; 0 – 5; 0 – 10; 0 – 20; 0 – 30; 0 – 40; 0 – 50; 0 – 60; 0 – 80; 0 – 100; 50 – 100; 60 – 100; 80 – 100; 90 – 100; 95 – 100 |
термокондуктометрический | водород – азот |
| Водород Н2 | об. доля % |
0 – 1; 0 – 2; 0 – 3; 90 – 100 |
термокондуктометрический | водород – воздух |
| Водород Н2 | об. доля % |
0 – 1; 0 – 2; 0 – 3 |
термокондуктометрический | водород – кислород |
| Водород Н2 | об. доля % | 50 – 100; 70 – 100 | термокондуктометрический | водород – метан |
| Кислород О2 | об. доля % |
0 – 1; 0 – 2 |
термокондуктометрический | кислород – гелий |
| Кислород О2 | об. доля % |
0 – 1; 0 – 2; 0 – 3 |
термокондуктометрический | кислород – водород |
| Гелий Не | об. доля % | 10 – 100 | термокондуктометрический | гелий – азот |
| Кислород О2 | об. доля % |
0 – 1; 0 – 2; 0 – 5; 0 – 10; 0 – 21; 0 – 30; 0 – 50; 0 – 80; 0 – 100; 15 – 30; 50 – 80; 80 – 100; 90 – 100; 95 – 100; 98 – 100 |
термомагнитный | кислород - азот |
| Кислород О2 | об. доля % |
0 – 1; 0 – 2; 0 – 5; 0 – 100; 80 – 100; 90 – 100; 98 – 100 |
термомагнитный | кислород – аргон |
| Кислород О2 | об. доля % |
0 – 1; 0 – 2; 0 – 5; 0 – 10; 0 – 21; 0 – 30; 0 – 50 |
термомагнитный | кислород – дымовой газ |
Тип товара
Стационарный газоанализатор
Применение
Прочее, АЗС, Аналитические лаборатории, Гаражи и автопарковки, ЖКХ, Котельные, Очистительные сооружения, Пищевая промышленность, Промышленные предприятия
Гарантия, мес
18
Определяемый показатель
Водород, Диоксид серы, Диоксид углерода, Кислород, Метан, Оксид азота, Оксид углерода
Количество каналов
Многоканальный
Взрывозащита
Нет
Объект исследования
Бинарные смеси, Воздух, Многокомпонентные газовые смеси
Госреестр СИ
Да
