Газоанализатор Бинар-2Д

Полученные измерения являются достоверной информацией о текущем качественном состоянии атмосферного воздуха, поводом для оперативного оповещения об опасных уровнях загрязнения воздуха в результате производственно-хозяйственной деятельности, природных катаклизмов, пожаров, техногенных аварий, террористических актов и других подобных явлений.
Данные измерений отражают концентрацию вредных и загрязняющих веществ в технологических процессах на объектах и отходящих газов на топливно-энергетических предприятиях.
Перечень веществ и диапазоны определяемых концентраций представлены в таблице №1.

«Бинар-2Д» производит одновременное определение и измерение концентраций от одного до восьми загрязняющих веществ с выдачей световой и звуковой сигнализации.
Газоанализатор «Бинар-2Д» удовлетворяет требованиям ГОСТ 27540-87 (р.3), ГОСТ 12.2.007.0-75 и является многофункциональным восстанавливаемым изделием.
Конструктивно газоанализатор выполнен на основе блочно-модульного принципа построения с применением современной электронной базы.
Газоанализатор состоит из микропроцессорного блока и подключаемых к нему дополнительных устройств, количество которых может меняться в зависимости от модификации и может быть выполнен в переносном и стационарном варианте.
Передача данных осуществляется по интерфейсу RS-485 на расстояние до 1200 метров.
Обмен информацией осуществляется по стандартному протоколу MODBUS.

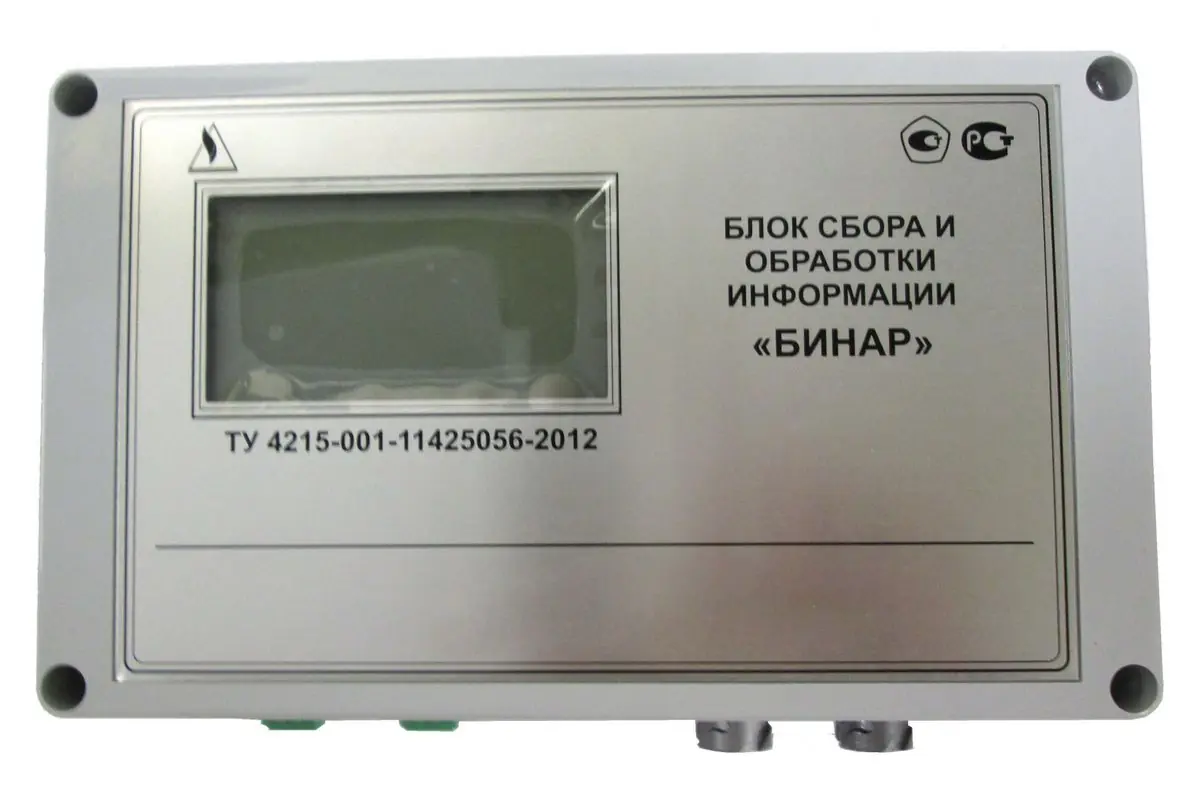

Газоанализатор «Бинар-2Д» может работать как автономно, так и в составе с блоком сбора и обработки информации «Бинар».
Газоанализатор «Бинар-2Д»зарегистрирован в Государственные реестр средств измерений РФ под номером 53410-13.

Принцип действия газоанализатора «Бинар-2Д» основан на непрерывном преобразовании сигналов поступающих с газочуствительных измерительных преобразователей (сенсоров), в аналоговую или цифровую форму, с последующей обработкой встроенным микропроцессором и выводом результатов измерений на цифровой индикатор газоанализатора и (или) передачу их внешнему компьютеру и другим регистрирующим устройствам или исполнительным механизмам.
Установка газоанализатора производится в местах для проведения измерения концентрации вредных и загрязняющих веществ в воздухе, для этого в газоанализаторе предусмотрены монтажные петли
В газоанализаторе в качестве измерительных преобразователей используются электрохимические, оптические, полупроводниковые, термокаталитические,
хемилюминесцентные, комбинированные сенсоры.
Электрохимический сенсор - основан на явлении протекания специфичной химической реакции (электрохимической реакции) в электрохимической ячейке, представляющей собой емкость с раствором электролита с электродами (анодом и катодом).
Анализируемый газ вступает в химическую реакцию с электролитом, заполняющим ячейку.
В результате в растворе возникают заряженные ионы, между электродами начинает протекать электрический ток, пропорциональный концентрации анализируемого компонента.
Селективность электрохимического сенсора определяется природой материала электрода, точнее, его поверхности, а следовательно, и величиной потенциала, при котором происходят электрохимические реакции с участием анализируемого компонента.
Оптический сенсор - основан на явлении поглощения (испускания) электромагнитного излучения определенной длины волны газовой средой.
Полупроводниковый сенсор - основан на изменении проводимости ряда широкозонных полупроводников в присутствии различных газов.
Термокаталитический сенсор - основан на изменении сопротивления платиновой проволоки термокаталитического сенсора при ее нагреве за счет тепла, выделяющегося при протекании термохимической реакции горения газа или пара в присутствии катализатора.
Хемилюминесцентные сенсор - основан на явлении экзотермической реакции анализируемого компонента сопровождающаяся выделением света определенной длины волны (эффект гетерогенной хемилюминесценции).
Интенсивность свечения композиции зависит от концентрации анализируемого компонента в газовой смеси.
Основные технические характеристики представлены в таблице №2.
