Настольная лаборатория анализа воды НКВ-12.2 «Водоснабжение и водоотведение»

Назначение

Настольная лаборатория анализа воды НКВ-12.2 «Водоснабжение и водоотведение» (далее – настольная лаборатория НКВ-12.2, настольная лаборатория, портативная лаборатория, лаборатория НКВ-12.2, лаборатория, изделие) является базовой моделью разработанного и производимого ЗАО «Крисмас+» модельного ряда настольных лабораторий анализа воды НКВ-12.2 в больших укладках.

Настольная лаборатория НКВ-12.2 «Водоснабжение и водоотведение» является портативной лабораторией, предназначенной для аналитического химического контроля показателей качества воды в процессе водоснабжения и водоотведения по 23-м основным параметрам при настольном использовании в лабораторных, полевых и производственных условиях.

Лаборатория НКВ-12.2 позволяет обеспечить контроль воды с учётом нормативных требований:

• При водоснабжении (приказ Роспотребнадзора от 28.12.2012 г. № 1204), в части химического контроля холодной и горячей воды;
• При водоотведении – по основным химическим показателям отводимых сточных вод (постановление Правительства РФ от 29.07.2013 г. № 644).

В изделии используются методики, соответствующие действующей нормативной документации на выполнение аналитического химического контроля питьевой, природной и отводимой сточной воды.

При наличии фотоколориметра* изделие позволяет дополнительно осуществлять аналитический химический контроль питьевой и природной воды фотометрическим методом. При этом, определяются следующие показатели:

1. Концентрации:

• Алюминия (Al³⁺), мг/л, ФМ с алюминоном, МВИ-06-151-12;
• Железа общего (сумма Fe²⁺ и Fe³⁺), мг/л, ФМ с о-фенантролином, МВИ-01-190-09;
• Марганца (Mn²⁺), мг/л, ФМ с формальдоксимом, МИ-18-192-20;
• Медь (Cu²⁺), мг/л, ФМ с диэтилдитиокарбаматом натрия, МИ-19-191-20;
• Нитритов (NO₂^-), мг/л, ФМ с реактивом Грисса, МВИ-07-149-14;
• Фторидов (F^-), мг/л, ФМ с лантанализаринкомплексоном, МВИ-14-155-13;
• Цинка (Zn²⁺), мг/л, ФМ с сульфарсазеном, МИ-20-193-21.

2. Цветность, град. цветности, ФМ, МВИ-10-157-13.

Восемь методик измерений разработаны ЗАО «Крисмас+» и внесены в Реестр аттестованных методик измерений РФ.

Контролируйте сбросы без сторонних лабораторий и лишних затрат.

Примечание
*) Производитель рекомендует в качестве фотоколориметра использовать портативный набор-укладку для фотоколориметрирования «Экотест-2020-К». Набор-укладка выполнена на основе аттестованного микропроцессорного фотоколориметра-концентратометра ЭКОТЕСТ-2020 (номер в государственном реестре средств измерений 31761-06). Подробнее на сайте компании: «Фотометры». Набор-укладка поставляется по отдельному заказу.

Определяемые химические параметры, используемые для этого стандартизованные методы, а также диапазоны определяемых показателей указаны в таблице №1 вкладки «Характеристики».

Помимо лаборатории НКВ-12.2 ЗАО «Крисмас+» производит и поставляет модель: НКВ-12.2ПФк, отличающуюся от НКВ-12.2 наличием в составе дополнительных функциональных модулей - набора-укладки для фотоколориметрирования «Экотест-2020-К», портативного рН-метра/милливольтметра рН-410 и кондуктометра Экостаб EC212.

Области применения

Настольная лаборатория НКВ-12.2 «Водоснабжение и водоотведение» применяется в лабораторных, полевых и производственных условиях в организациях, предприятиях и службах, осуществляющих холодное и горячее водоснабжение и (или) водоотведение и другие регулируемые виды деятельности в сфере водоснабжения и (или) водоотведения, например, производственный химический контроль показателей качества воды, для:

• Оперативного контроля соблюдения параметров качества холодной и горячей воды установленным нормам;
• Обеспечения безопасности воды по химическому составу;
• Химического контроля эффективности методов очистки и обеззараживания воды в целях своевременного реагирования на ухудшение качества воды и принятия корректирующих мер;
• Мониторинга результативности работы очистного оборудования и своевременного принятия мер по его обслуживанию;
• Профилактики негативного воздействия сточных вод на работу централизованной системы водоотведения;
• Защиты водных объектов от загрязнения сточными водами;
• Предотвращения вреда для здоровья человека и окружающей среды.

Настольная лаборатория НКВ-12.2 необходима для:

• Главного инженера водоканала – оперативного контроля качества воды на выходе с очистных при проверках;
• Начальника лаборатории – уменьшения нагрузки на стационарную лабораторию, оперативной проверки аварийных точек;
• Эколога предприятия – контроля сбросов в городскую канализацию по 644-му постановлению;
• Технолога – быстрой оценки эффективности обеззараживания (хлор, фенолы, нефтепродукты).

Лаборатория НКВ-12.2 «Водоснабжение и водоотведение» также применяется в среднем и высшем профессиональном образовании в учебных целях при изучении стандартизованных методов и технологий проведения аналитического химического контроля показателей качества воды в ходе организации водоснабжения и водоотведения.

Устройство

Настольная лаборатория НКВ-12.2 «Водоснабжение и водоотведение» производится по ТУ 26.51.53–120–82182574–2024.

Данное изделие производится под зарегистрированной товарной маркой «КРИСМАС» (свидетельство № 404860, № 570418).

Все лаборатории НКВ-12.2 проходят внутрилабораторный контроль и техническую приёмку, после чего паспорта на изделия заверяются печатью ОТК производителя (ЗАО «Крисмас+»). Потребителю изделия поступают в опломбированном виде.

В лаборатории НКВ-12.2 определения химических показателей осуществляются визуальным, визуально-колориметрическим, бумажно-хроматографическим и титриметрическим стандартизованными методами. При наличии фотоколориметра изделие может использоваться для выполнения аналитического химического контроля показателей качества воды фотометрическим методом. Ряд методик аттестован во ВНИИМ им. Д. И. Менделеева и занесён в Реестр аттестованных методик измерений РФ (см. таблицу №1 вкладки «Характеристики»).

Настольная лаборатория НКВ-12.2 сформирована по модульному принципу.

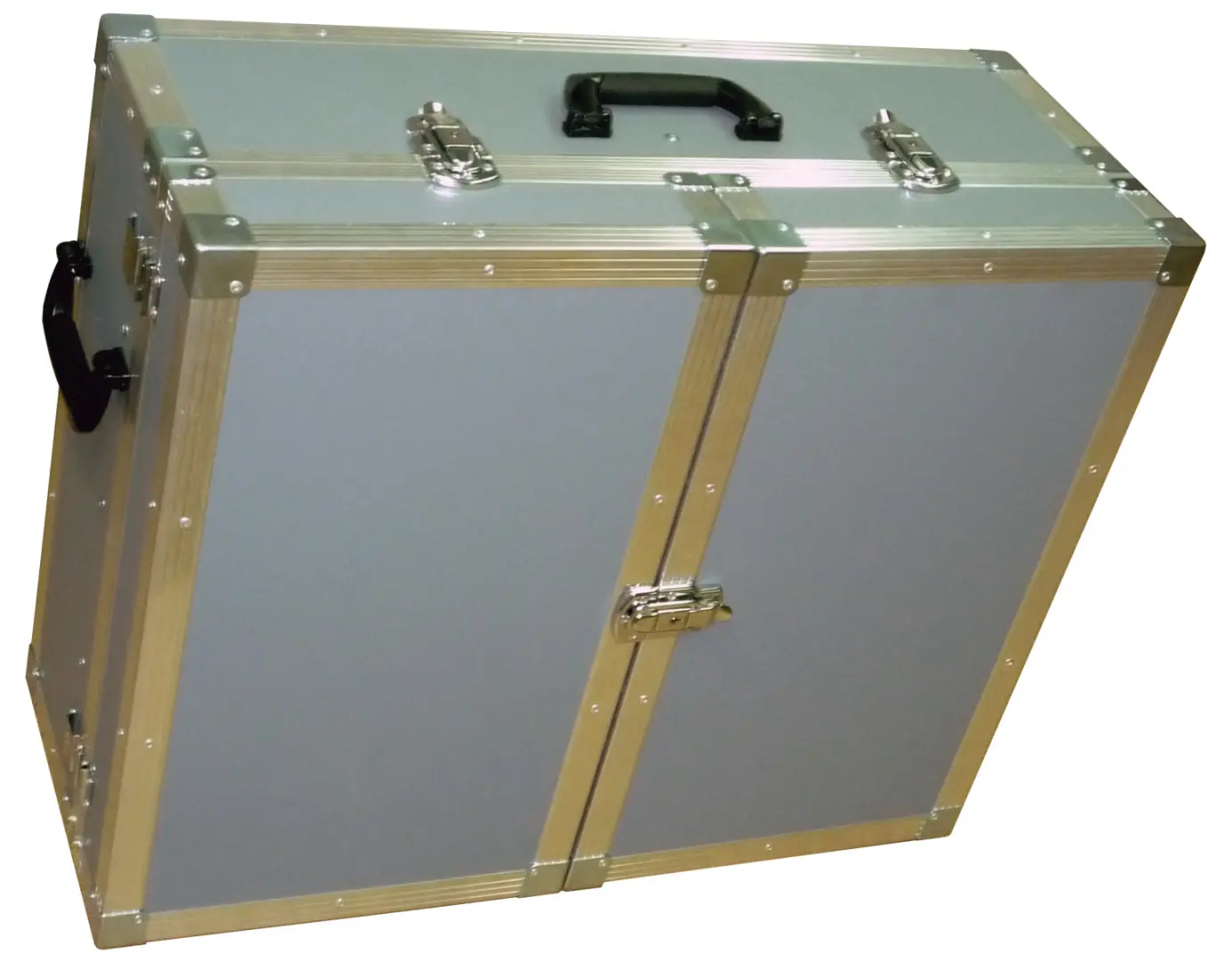

Основным модулем лаборатории НКВ-12.2 является большая настольная укладка, представляющая собой раскрывающийся кейс-бокс из водостойкого пластика, снабжённый замком и ручками для переноски. На верхней части кейс-бокса для удобства использования имеются защёлки для фиксации открытых дверец к корпусу.

Укладка обладает увеличенной механической прочностью благодаря улучшенной конструкции секционной части, а также за счёт укрепления корпуса нержавеющим металлопрофилем.

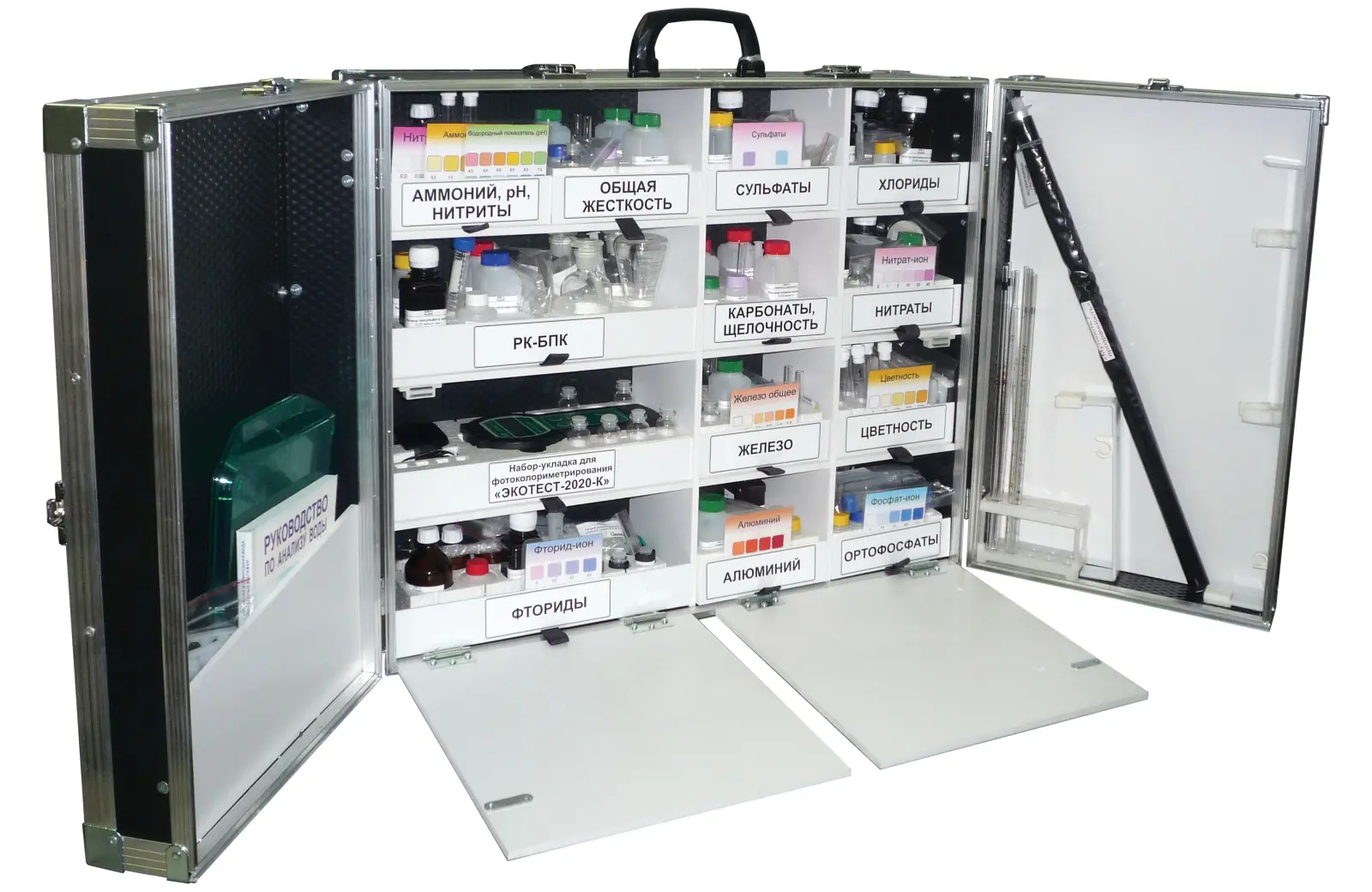

Большая настольная укладка выполнена по секционному принципу. Секцией считается фрагмент укладки, в котором размещается секционный модуль, содержащий готовые реагенты и растворы, посуду, инструментарий и принадлежности для выполнения контрольных операций по определению одного показателя (см. табл. 1 вкладки «Характеристики»).

Кейс-бокс имеет две откидных полки-столики, раскрывающиеся при подготовке лаборатории НКВ-12.2 к работе, с образованием двух рабочих мест с двумя рабочими поверхностями. Большая укладка укомплектована тремя стойками-штативами: две для титрования, третья — для размещения стеклянного цилиндра при определении прозрачности.

Все секционные модули легко извлекаются из индивидуальных секций и могут быть размещены на полках-столиках или любой другой горизонтальной поверхности.

Правила работы и методика применения настольной лаборатории НКВ-12.2 подробно приведены в комплекте сопроводительной документации, включающей:

• Руководство по анализу воды. Питьевая и природная вода, почвенные вытяжки под ред. канд. хим. наук А. Г. Муравьёва. — 6-е изд., перераб., доп. и испр. — Санкт-Петербург: «Крисмас+», 2025;
• Паспорт изделия.

В Руководстве по анализу воды. Питьевая и природная вода, почвенные вытяжки, помимо правил работы и методик применения лаборатории НКВ-12.2, включены сведения, позволяющие обеспечить удобство работы с настольной лабораторией НКВ-12.2 и надежность получаемых результатов.

Полный состав лаборатории НКВ-12.2 приведен в таблице №2 вкладки «Характеристики».

Сопроводительная документация в сокращённых версиях для данного изделия приведена во вкладке «Файлы и документы».

Технические характеристики

Примечание
Подробные технические характеристики - см. вкладку «Характеристики».

Рабочие условия применения лаборатории НКВ-12.2:

• Температура анализируемой пробы – от плюс 10 до плюс 35 °С;
• Относительная влажность атмосферного воздуха, а также атмосферное давление – не регламентируются.

Примечание:
Рекомендуемая температура окружающего воздуха при отборе и обращении с пробой, а также при выполнении анализа должна быть в пределах от 5 до 40 °С.

Срок службы лаборатории НКВ-12.2 составляет не менее 3 лет от даты выпуска. При соблюдении правил применения, транспортирования, хранения и технического обслуживания, а также своевременного восполнения расходных и пришедших в негодность компонентов изделие может служить долгие годы.

Срок годности некоторых применяемых реагентов, растворов и индикаторных средств составляет от 1 до 2 лет от даты выпуска. По истечение сроков годности этих компонентов эксплуатация изделия может осуществляться с использованием соответствующих комплектов пополнения.

Растворы, срок годности которых истёк, могут быть приготовлены потребителем из реагентов, размещённых в соответствующем корпусе-укладке изделия по методикам, описанным в прилагаемом руководстве.

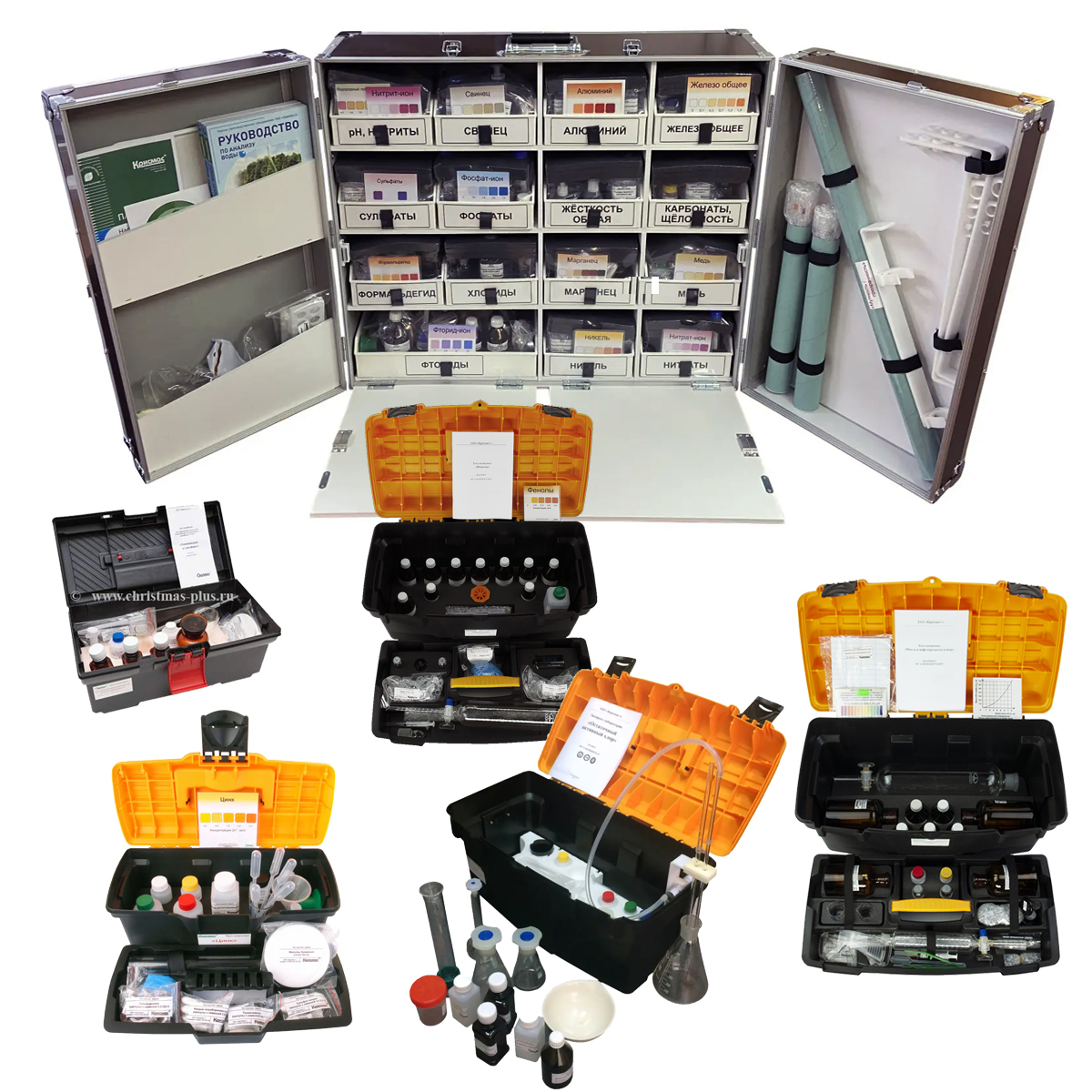

Настольная лаборатория НКВ-12.2 поставляется в составе большой настольной укладки НКВ-12.2, а также тест-комплектов*: «Масла и нефтепродукты в воде», «Сероводород и сульфиды», «Фенолы», «Цинк» и портативной лаборатории «Остаточный активный хлор» (6 мест).

Примечание:
*) Тест-комплекты для анализа воды (далее - ТК) – портативные аналитические наборы (ряд ТК обеспечен аттестованными методиками измерений), предназначенные для выполнения количественного или полуколичественного химического анализа воды на содержание одного вещества (группы однородных веществ) в полевых, лабораторных или производственных условиях (см. раздел сайта: «Оборудование для анализа воды», подраздел: «Тест-комплекты для анализа воды»).

Габаритные размеры и масса лаборатории, а также дополнительных функциональных модулей, входящих в изделие, приведены в таблице №3 вкладки «Характеристики».

Поставка осуществляется транспортной компанией, либо на условиях самовывоза. При необходимости отдельно оговариваются условия поставки в более короткие сроки, а также желательные для заказчика условия транспортировки (авто или железнодорожным перевозчиком и т.д.).

В комплектность и укладку лаборатории НКВ-12.2 разработчиком и производителем ЗАО «Крисмас+» могут быть внесены незначительные изменения, не ухудшающие её технических и эксплуатационных характеристик.

Все использованные растворы и материалы утилизируются в общем порядке, принятом для лабораторных отходов.

Настольную лабораторию НКВ-12.2 следует хранить в прохладном месте.

Состав лаборатории НКВ-12.2 может быть изменён в зависимости от конкретных пожеланий потребителя, в том числе за счет его расширения дополнительными функциональными модулями, а именно: специальными портативными лабораториями, тест-комплектами, вспомогательными наборами, приборами и лабораторным оборудованием, производимым и поставляемым ГК «Крисмас» для анализа воды (см. сайт компании, раздел: «Оборудование для анализа воды»).

Кроме того, для повышения эффективности и удобства работы с изделием производитель рекомендует следующее дополнительное оборудование:

• Набор-укладка для фотоколориметрирования «Экотест-2020-К» (Артикул № 3.300);
• Кондуктометр Экостаб EC212 (номер в Госреестре средств измерений — 90042-23) или аналогичный;
• pH-метр / милливольтметр портативный рН-410 (номер в Государственном реестре средств измерений — 36275-07) или аналогичный;
• Анализатор растворённого кислорода «Марк-302Т» (номер в Госреестре средств измерений — 24997-18) или аналогичный;
• Преобразователь ионометрический И-510 (номер в Госреестре средств измерений — 89880-23) или аналогичный;
• Тест-комплекты для анализа воды по запросу потребителя (см. сайт компании, раздел: «Оборудование для анализа воды»);
• Приборы контроля воды по запросу потребителя (см. сайт компании, раздел: «Оборудование для анализа воды»);
• Набор посуды для химического анализа многофункциональный (МФ) (Артикул 6.211);
• Набор МФ-М (мерная посуда) (Артикул 6.211.1);
• Набор МФ-Л (лабораторная посуда) (Артикул 6.211.2);
• Набор МФ-0,5-1 (мерная и лабораторная посуда вместимостью 0,5-1 л) (Артикул 6.211.3);
• Набор МФ-Р (мерная посуда для ТК) (Артикул 6.211.4);
• Комплект пополнения НКВ-12.2 (КП НКВ-12.2);
• Комплект запасных частей, инструментов и принадлежностей к НКВ-12.2 (ЗИП НКВ-12.2).

Примечание*
Подробная информация на сайте компании в разделах: «Оборудование для анализа воды», «Общелабораторное оборудование и приборы».

Преимущества и особенности

Настольная лаборатория НКВ-12.2 «Водоснабжение и водоотведение»:

• Разработана и серийно производится из отечественного сырья и материалов в оригинальном исполнении исключительно ЗАО «Крисмас+»;
• Изделие обеспечено рядом методик измерений, разработанных производителем ЗАО «Крисмас+», аттестованных во ВНИИМ им. Д.И. Менделеева и занесённых в Реестр аттестованных методик измерений РФ;
• Оперативно и просто разворачивается на лабораторном (рабочем, походном) столе с лёгкой доступностью готовых к применению компонентов;
• Методы химического анализа, реализованные в лаборатории НКВ-12.2, соответствуют действующей нормативной документации на выполнение аналитического химического контроля показателей качества питьевой, природной и отводимой сточной воды;
• Обеспечивает проведение аналитического химического контроля с получением достоверных результатов анализов в минимальное время непосредственно в производственных условиях, при отсутствии стационарной химической лаборатории или в дополнение к ней, в том числе при необходимости прямо на месте отбора проб;
• Имеющиеся при стандартной комплектации, в настольной лаборатории НКВ-12.2 расходуемые материалы (реагенты, растворы и др.) позволяют выполнить не менее 100 определений по каждому из определяемых показателей, за исключением нефтепродуктов - не менее 50 анализов. Все расходные материалы и принадлежности отечественного производства, легко восполняются комплектом пополнения (КП НКВ-12.2) при обращении в предприятие-изготовитель ЗАО «Крисмас+». Лаборатория живёт годами;
• Не содержит взрывопожароопасных, сильнодействующих, ядовитых и наркотических веществ;
• Благодаря оснащению готовым к использованию оборудованием, реагентами, растворами и материалами применима в производственных (цеховых) условиях в отсутствие водоснабжения и электроснабжения;
• Может применяться персоналом, не имеющим специальной химико-аналитической подготовки, благодаря подробному описанию в прилагаемом иллюстрированном руководстве операций отбора и подготовки проб, выполнения определений, а также вспомогательной информации по водно-химическому анализу (механики, техники, лаборанты);
• Использование настольных лабораторий НКВ-12.2 позволяет осуществлять экономичный и регулярный контроль 23 показателей качества воды в целях обеспечения безопасности питьевой холодной и горячей воды, а также предотвращения негативного воздействия отводимой сточной воды на окружающую среду.

Настольная лаборатория НКВ-12.2 в цифрах:

• 23 показателя – всё, что нужно для водоснабжения и водоотведения;
• 100+ анализов каждого показателя в стандартной комплектации;
• 3+ года срок службы, с пополнением – работает бесконечно;
• Соответствие приказу № 1204 и постановлению № 644;
• Автономность – не нужны водопровод и электричество.

Примечание:
При необходимости в Учебном центре ЗАО «Крисмас+» можно пройти краткосрочные курсы по работе с разработанным и производимым компанией оборудованием. По результатам обучения выдается специальный сертификат.
