ПРИНЦИП РАБОТЫ
Принцип действия измерителя основан на функциональной зависимости между скоростью течения набегающего водного потока и частотой вращения лопастного винта вертушки.

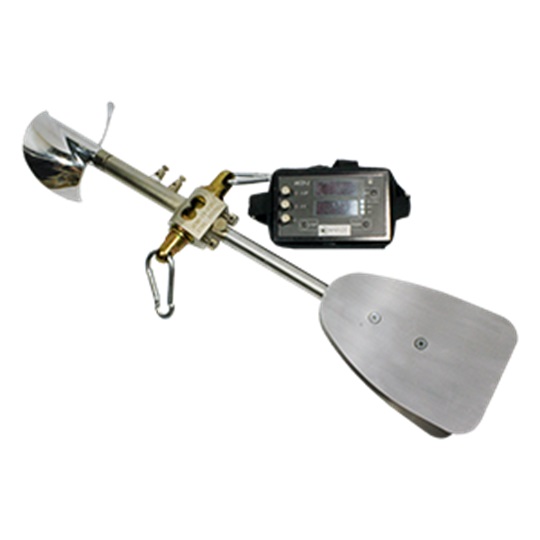

Вертушка представляет собой модернизацию гидрометрической вертушки типа ГР‑21М, в которой механический контакт с редуктором заменены на магнитоуправляемый контакт, что позволяет получать один электрический сигнал (импульс) на каждый полный оборот лопастного винта.

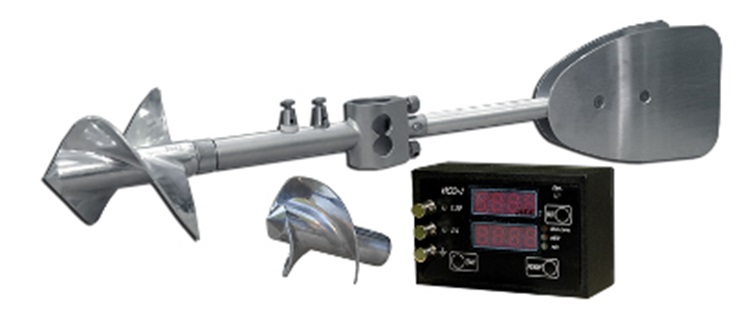

Основными составляющими измерителя являются:
- гидрометрическая вертушка со сменными лопастными винтами: диаметром 70 мм с геометрическим шагом 110 мм, диаметром 120 мм с геометрическим шагом 200 мм
- измеритель скорости водного потока ИСО-1 (преобразователь)

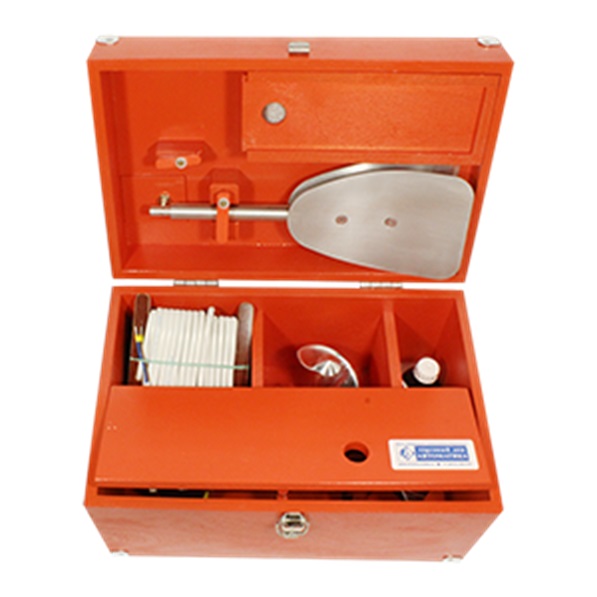

КОМПЛЕКТ ПОСТАВКИ
- Измеритель скорости водного потока
- Руководство по эксплуатации
- Гарантийный талон
- Упаковка
|
Параметр |
Значение |
|
Габаритные размеры вертушки, мм |
|
|
С лопастным винтом диаметром 120 мм |
|
|
Без стабилизатора |
120×285 |
|
Со стабилизатором |
120×540 |
|
С лопастным винтом диаметром 70 мм |
|
|
Без стабилизатора |
70×285 |
|
Со стабилизатором |
70×540 |
|
Габаритные размеры преобразователя, мм |
109×67×63 |
|

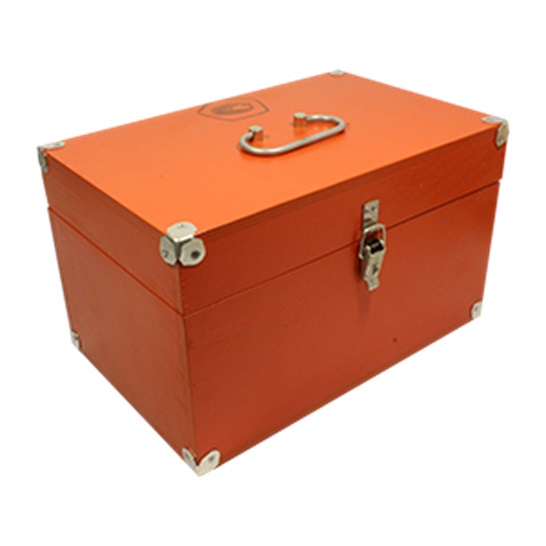

Габаритные размеры измерителя в футляре, мм |
345×210×200 |
|
Масса вертушки, кг |
6,0 |
|
Вес измерителя в футляре, кг |
7,0 |
|
Диапазон измерения скорости водного потока, м/с |
|
|
С лопастным винтом вертушки диаметром 120 мм |
от 0,04 до 5,0 |
|
С лопастным винтом вертушки диаметром 70 мм |
от 0,10 до 5,0 |
|
Диапазон счёта количества оборотов лопастного винта вертушки, об |
от 1 до 3000 |
|
Соотношение между частотой вращения лопастного винта и частотой следования выходных импульсов сигнала вертушки |
1:1 |
|
Время измерения скорости водного потока, с |
от 60 до 300 |
|
Форма отсчёта показаний |
Цифровая десятичная |
|
Нормальные условия эксплуатации |
|
|
Температура окружающего воздуха, °C |
от +15 до +25 |
|
Относительная влажность окружающего воздуха, % |
от 50 до 80 |
|
Напряжение источника питания постоянного тока, В |
От 2,8 до 5,0 |
|
Рабочие условия эксплуатации |
|
|
Температура окружающего воздуха, °C |
-20 до +40 |
|
Относительная влажность воздуха при 20°C, % |
до 80 |
|
Напряжение источника питания постоянного тока, В |
от 2,8 до 5,0 |
|
Вертушка предназначена для эксплуатации в воде при следующих условиях |
|
|
Температура воды, °C |
от -1 до +30 |
|
Минерализация потока, г/м³ |
от 0 до 1000 |
|
Мутность потока, г/м³ |
до 10000 |
