Гидрометрическая микровертушка ГМЦМ-1 (aa.bb.2 (с поверкой))

ОПИСАНИЕ

Микровертушка может использоваться для измерений объемного расхода воды методом "скорость течения х площадь сечения), а также для определения напорно-расходных характеристик гидрометрических лотков.

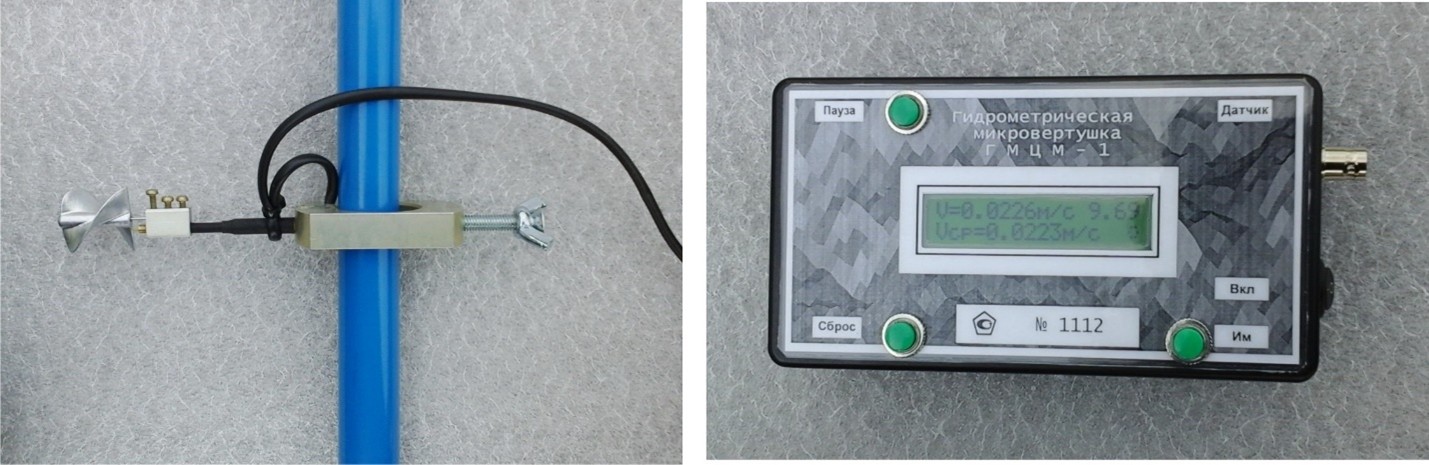

Микровертушка является автономным носимым устройством и состоит из датчика и блока обработки измерительной информации. Датчик включает в себя первичный преобразователь скорости течения - лопастной винт и держатель лопастного винта.
Конструкция и установочные размеры датчика позволяют жестко фиксировать его на гидрометрической штанге диаметром до 28 мм, например, ГР-56 (ТУ 25-04-1627-76) или на рыбовидном грузе дистанционной установки ГР-64М (ТУ 25-04-1891-73) и ГР-70 (ТУ 25- 04-1639-72).
Датчик связан с блоком обработки измерительной информации электрическим кабелем. Измеритель и все его комплектующие элементы размещены в укладочном футляре.

ПРЕИМУЩЕСТВА

• Простота эксплуатации и обслуживания.
• Высокая точность измерения.
• Стабильность метрологических характеристик.
• Малые вес и габариты.
• Низкое энергопотребление.
• Цифровая индикация измеренной скорости.
• Высокая надежность.
• Широкий диапазон измерения скорости.
• Взаимозаменяемость датчиков, лопастных винтов и других элементов.
• Простота перепрограммирования при замене лопастного винта.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Микровертушка состоит из датчика и блока обработки измерительной информации. Основным метрологическим элементом датчика является лопастной винт (вертушка), изготовленный из водостойкой пластмассы.

Конструкция датчика включает в себя также сенсор и держатель лопастного винта. Датчик крепится на гидрометрической штанге диаметром до 28 мм.

Для измерения скорости течения блок обработки измерительной информации определяет частоту вращения лопастного винта, характеризующую скорость водного потока. Лопастной винт под воздействием водного потока вращается вблизи сенсора, который образует электрические импульсы, частота которых зависит от величины скорости течения водного потока.

Блок обработки измерительной информации использует импульсы датчика для вычисления величины скорости водного потока. Измерение скорости осуществляется циклически в течение одного оборота лопастного винта и ее величина (мгновенная скорость) выводится на двустрочный жидкокристаллический индикатор.

Одновременно измеритель осуществляет вычисление осредненной скорости, величина которой также отображается на ЖКИ индикаторе. Длительность цикла осреднения составляет 640 сек., после чего вычислитель осредненной скорости автоматически обнуляется и начинается новый цикл измерения. Однако, цикл измерения может быть в любой момент прерван и начат снова путем нажатия кнопки ПУСК на передней панели блока обработки измерительной информации. Также имеется возможность при помощи кнопки ПАУЗА фиксировать на 15 сек. текущее значение осредненной скорости, не прерывая при этом цикл осреднения. Таким образом оператор имеет возможность вручную выбирать моменты начала и окончания измерения осредненной скорости.

Дополнительно на индикаторе отображается напряжение питания батарейки для контроля его величины. Элементы датчика выполнены из коррозионностойких материалов, что позволяет использовать измеритель в средах с высокой степенью минерализации воды.

В отличии от большинства гидрометрических вертушек в конструкции подвески лопастного винта не используются смазочные материалы, что обеспечивает стабильность метрологических характеристик в широком диапазоне температур и значительно повышает надежность при эксплуатации в средах со взвешенными частицами.

Измеритель ГМЦМ -1 имеет функцию передачи данных измерений на компьютер через USB – порт. Данные мгновенных и осредненных скоростей накапливаются в текстовом файле с указанием даты и времени момента каждого измерения. Для осуществления передачи и накапливания данных измерений вместе с измерителем поставляется программное обеспечение. Измерительные данные из сформированного текстового файла можно трансформировать в формат Excel для дальнейшей обработки измерительной информации.

СОСТАВ И КОМПЛЕКТНОСТЬ

Комплектность зависит от модели измерителя.
Модель обозначается набором трех цифр: aa.bb.1 или aa.bb.2, где аа и bb – это диаметр рабочего и запасного лопастного винта (15 мм или 25 мм)

aa.bb.1 имеет функцию передачи данных измерения через порт USB. В моделях aa.bb.2 функция передачи данных отсутствует.
