Измерители высоты облаков ДВО-2 предназначены для дистанционных измерений нижней границы облаков.
Принцип действия измерителей высоты облаков основан на измерении времени прохождения светового импульса.
Источник световых импульсов посылает световой импульс, который отражается от нижней границы облаков и возвращается на приемник.
Полученный временной интервал преобразуются в значение высоты нижней границы облаков (ВНГО). Значения ВНГО выводятся на индикатор блока измерительного и передаются по линиям связи на дистанционный пульт или автоматическую метеостанцию.
Измеритель высоты облаков ДВО-2 представляет собой дальномер оптического диапазона. Прибор производит замер времени прохождения светового импульса от прибора до границы облаков. Полученные данные передаются на ЭВМ.
ДВО-2 может работать, как отдельный прибор, так и в составе метеорологической станции, а через специализированный интерфейс может быть подключен к персональному компьютеру.
Датчики высоты облаков ДВО-2 работают круглосуточно, имеют последовательный интерфейс RS-232С.
Дальность подключения датчиков высоты облаков ДВО-2 составляет 8 км.
Информация о измеренных данных отображается на экране пульта дистанционного и блока измерительного, измеренные данные в памяти датчика ДВО-2 не хранятся, данные могут архивироваться только на внешнем накопителе (ПК).
Для защиты измерителей ДВО-2 от несанкционированного вмешательства источник световых импульсов, приемник, блок измерительный и пульт дистанционный пломбируются.
Программное обеспечение (далее ПО) является встроенным. Встроенное ПО «DVO2» обеспечивает управление работой датчиков ДВО-2, сбор, обработку и передачу данных на персональный компьютер.

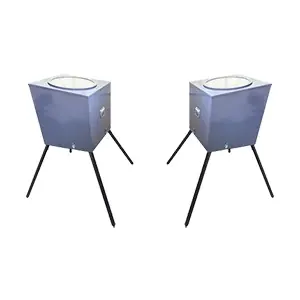

Измеритель ДВО-2 состоят из источника световых импульсов, приемника, блока измерительного, пульта дистанционного.
- Источник световых импульсов - 1 шт.;
- Приемник - 1 шт.;
- Блок измерительный - 1 шт.;
- Пульт дистанционный - 1 шт.;
- Комплект кабелей - 1 комплект;
- Руководство по эксплуатации - 1 экз.;
- Методика поверки - 1 экз.
|
Характеристика |
Значение |
|||
|
Диапазон измерений высоты облаков, м |
от 15 до 3000 |
|||
|
Пределы допускаемой абсолютной погрешности измерений высоты облаков, м: |
||||
|
- в диапазоне от 15 до 100 м включительно |
±10 |
|||
|
- в диапазоне свыше 100 до 3000 м |
±0,07·Hизм. (измеренное значение высоты облаков) |
|||
|
Периодичность зондирования атмосферы, с: |
||||
|
- в режиме получения данных |
1,3 |
|||
|
- в режиме ожидания |
5 |
|||
|
Период обновления измеренных значений |
один раз за 8 циклов |
|||
|
Дискретность измерений, м |
5 |
|||
|
Питание от сети переменного тока: |
||||
|
- напряжение, В |
220±22 |
|||
|
- частота, Гц |
50±1 |
|||
|
Потребляемая мощность, Вт, не более |
200 |
|||
|
Средняя наработка на отказ, ч |
10000 |
|||
|
Средний срок службы, лет |
8 |
|||
|
Габаритные размеры, мм, не более: |
Длина |
Ширина |
Высота |
|
|
Источник световых импульсов |
630 |
685 |
665 |
|
|
Приемник |
630 |
685 |
665 |
|
|
Блок измерительный |
490 |
375 |
170 |
|
|
Пульт дистанционный |
230 |
190 |
70 |
|
|
Масса, кг, не более: |
||||
|
Источник световых импульсов |
49,0 |
|||
|
Приемник |
51,0 |
|||
|
Блок измерительный |
8,5 |
|||
|
Пульт дистанционный |
2,0 |
|||
|
Условия эксплуатации |
||||
|
для приемника и источника: |
||||
|
- температура воздуха, oC |
от -50 до +50 |
|||
|
- относительная влажность воздуха, % |
до 100, при температуре воздуха 25oC |
|||
|
- атмосферное давление, гПа |
от 600 до 1100 |
|||
|
для блока измерительного и пульта дистанционного: |
||||
|
- температура воздуха, oC |
от +5 до +40 |
|||
|
- относительная влажность воздуха, % |
до 98 |
|||
|
- атмосферное давление, гПа |
от 600 до 1100 |
|||
