- электрохимический датчик;
- предварительный усилитель напряжения;
- АЦП;
- Микроконтроллер;
- блок питания;
- жидкокристаллический индикатор.

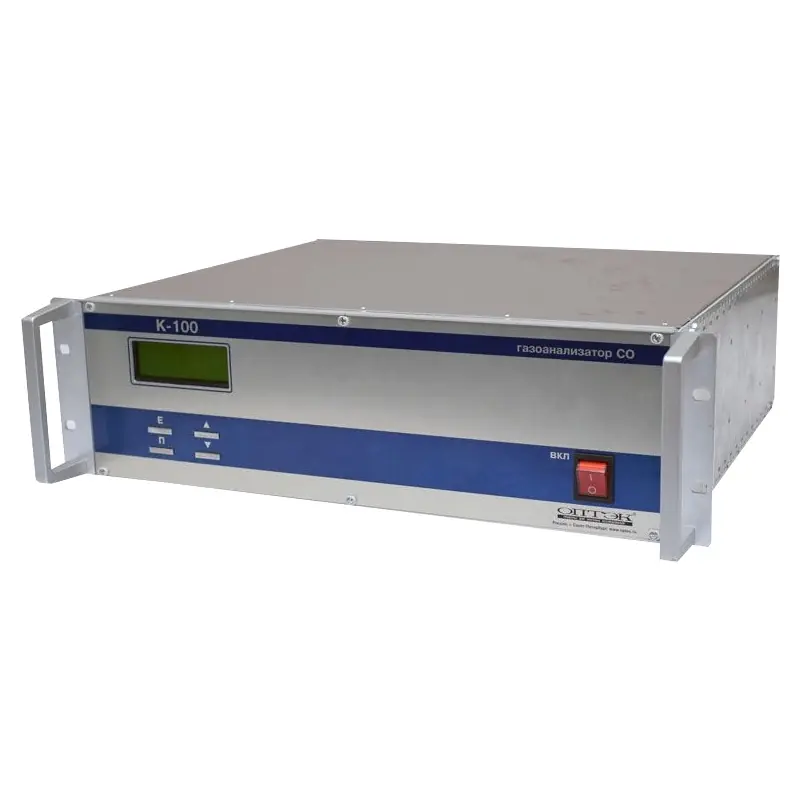

Газоанализаторы К-100 зарегистрированы в государственном реестре средств измерений Российской Федерации под номером 21075-11
В приборе предусмотрено наличие буферной памяти, используемой для хранения информации о проведенных измерениях CO.
Информация на экране монитора включает в себя номер измерения, дату, время измерения, значение концентрации измеряемого компонента.
Прибор оснащен последовательным интерфейсом RS-232 И RS-485.
Электрохимический газоанализатор имеет токовый выход (линейный, пропорциональный концентрации), 0-5мА, либо 4-20мА, имеется возможность подключения внешних управляющих устройств работающих на замыкание ("сухие контакты" реле и т.п.).
Элементы настройки измерительной части газоанализатора конструктивно защищены: место стыка лицевой (задней) панели с верхней крышкой прибора защищен от вскрытия этикеткой-пломбой.
Газоанализаторы имеют встроенное программное обеспечение, позволяющее управлять процессом измерения и расчета массовой концентрации и объемной доли оксида углерода и хранением измеренных значений.
- для непрерывной регистрации данных в режиме "измерение";
- авторежим;
- для записи в файл протокольной страницы измерений, сохраняемой в РПЗУ (репрограммируемом постоянном запоминающем устройстве) прибора.
Принцип действия газоанализаторов К-100 – электрохимический.
Определяемый компонент путем диффузии проникает к поверхности электрохимического сенсора, при этом на электродах сенсора возникает электрический ток, пропорциональный концентрации компонента в анализируемом воздухе. Величина этого тока является аналитическим сигналом для измерения концентрации определяемого компонента.
Газоанализаторы предназначены для работы в газовой среде, содержание не измеряемых компонентов в которой не превышает значений, указанных в таблице №1.
Диапазоны измерений, пределы допускаемой основной погрешности измерений приведены в таблице №2.
Основные технические характеристики представлены в таблице №3.
Комплект поставки представлен в таблице №4.
|
SO2 мг/м3 |
NO мг/м3 |
Оз 3 мг/м3 |
H2 мг/м3 |
СН4 мг/м3 |
С12 3 мг/м3 |
NO2 мг/м3 |
H2S мг/м3 |
|
1,5 |
5,0 |
1,0 |
1,0 |
100 |
0,5 |
0,5 |
0,5 |
- температура окружающей среды, °С 5 – 40;
- относительная влажность при температуре 25 °С, % до 95;
- атмосферное давление, кПа 84,0 – 106,7.
|
Измеряемый |
Диапазон измерений |
Пределы допускаемой основной погрешности |
||
|
млн-1 |
мг/м3 |
приведенной, % |
относительной, % |
|
|
СО |
0,0 - 2,6 |
0 - 3 |
±20 |
– |
|
2,6 - 43,0 |
3 - 50 |
– |
±20 |
|
|
Диапазон измеряемых концентраций: окиси углерода |
0 – 50,0 мг/м3 |
|
Номинальная цена единицы наименьшего разряда индикатора |
0,1 мг/м3 |
|
Предел основной погрешности измерения |
|
|
приведенной |
± 20% 0 – 3 мг/м3 |
|
относительной |
± 20% 3 – 50 мг/м3 |
|
Время установления показаний газоанализатора (Т0,9), мин, не более |
2 |
|
Время прогрева, мин, не более |
10 |
|
Время восстановления после снятия перегрузки, мин, не более |
30 |
|
Средний срок службы газоанализатора, не менее |
6 лет* |
|
Напряжение питания |
230В, 50 Гц |
|
Потребляемая мощность, В·А не более |
50 |
|
Габариты размеры |
482х420х132 мм |
|
Вес |
8 кг |
| Производитель | АО «ОПТЭК» |
|
Стандартный, К-100 |
газоанализатор, руководство по эксплуатации, методика поверки, сетевой шнур, предохранители (2 штуки). |
|
Дополнительный |
Настольное исполнение корпуса; |
Комплектность изделия можно легко возобновлять, обратившись к нашим операторам.
При получении изделия, до ввода в эксплуатацию, потребителю следует провести осмотр, обращая внимание на целостность упаковки и укладки, целостность стеклянных изделий и т.п.
