Предназначен для измерения О2, СО, СО2, NO, NO2, SO2, H2S, HCl, NH3, Cl2, ΣСН, и вычисления NOx, коэффициента избытка воздуха α, СО2 в различных технологических процессах и системах мониторинга экологических выбросов.
Перейти к описанию товара
Нашли дешевле?
Напишите нам
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Сроки поставки уточняйте у менеджера.
Другие характеристики
Тип товара
—
Стационарный газоанализатор
Гарантия, мес
—
18
Применение
—
Прочее, Аналитические лаборатории, Гаражи и автопарковки, Котельные, Пищевая промышленность, Промышленные предприятия, ТЭЦ, Энергетика
Определяемый показатель
—
Аммиак, Диоксид азота, Диоксид серы, Диоксид углерода, Кислород, Оксид азота, Оксид углерода, Сероводород, Хлор, Хлороводород
Количество каналов
—
Многоканальный
Взрывозащита
—
Нет
Все характеристики
Назначение:
Применяются в топливосжигающих и технологических установках предприятий теплоэнергетической, металлургической, стекольной, химической и нефтехимической промышленности, предприятий производства строительных материалов, на железнодорожном транспорте, в информационно-измерительных системах для вычислений массовых выбросов по каждому определяемому компоненту и контроля отработавших газов тепловозов для измерения объемной доли кислорода, оксида углерода, диоксида углерода, оксида азота, диоксида азота, диоксида серы, суммы углеводородов (СH), массовой концентрации сероводорода, хлористого водорода, аммиака, хлора, вычислений объемной доли суммы оксидов азота, вычислений коэффициента избытка воздуха и вычислений объемной доли диоксида углерода.
Применяются в топливосжигающих и технологических установках предприятий теплоэнергетической, металлургической, стекольной, химической и нефтехимической промышленности, предприятий производства строительных материалов, на железнодорожном транспорте, в информационно-измерительных системах для вычислений массовых выбросов по каждому определяемому компоненту и контроля отработавших газов тепловозов для измерения объемной доли кислорода, оксида углерода, диоксида углерода, оксида азота, диоксида азота, диоксида серы, суммы углеводородов (СH), массовой концентрации сероводорода, хлористого водорода, аммиака, хлора, вычислений объемной доли суммы оксидов азота, вычислений коэффициента избытка воздуха и вычислений объемной доли диоксида углерода.
Исполнение: стационарный газоанализатор.
Устройство и принцип действия

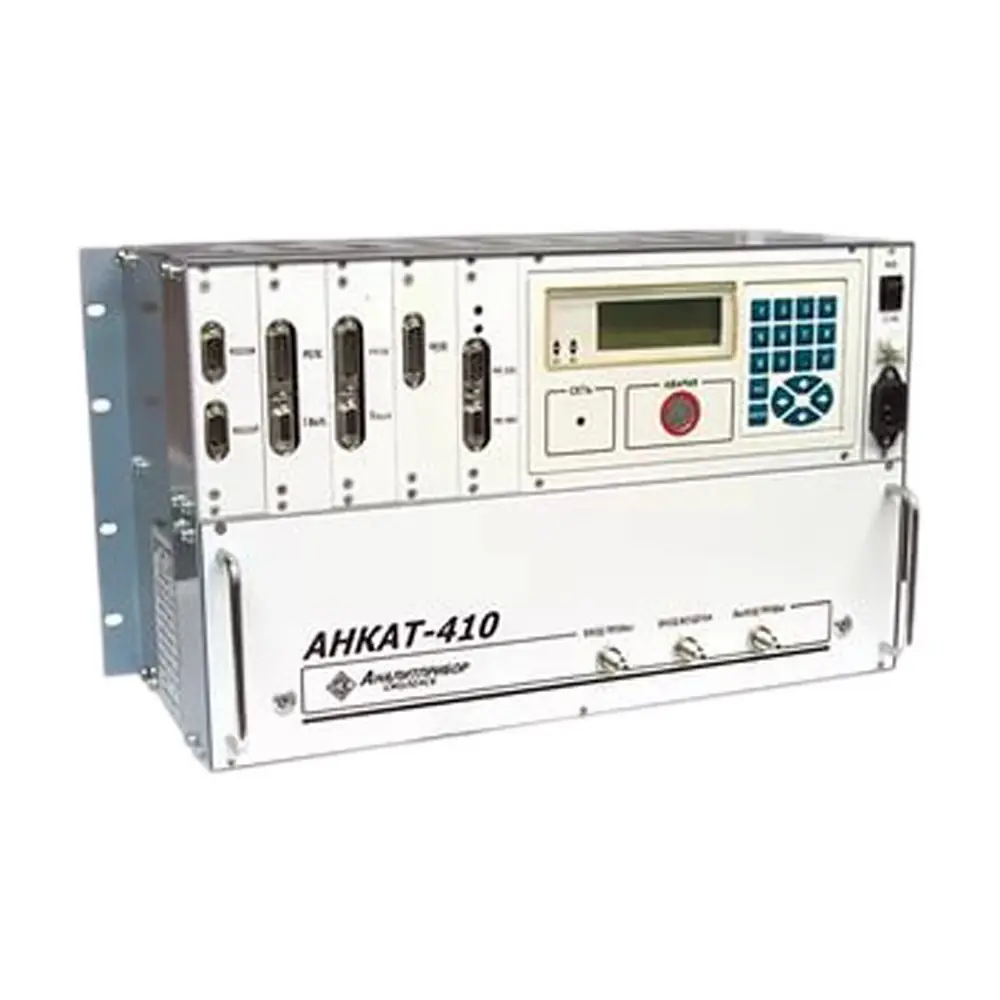

Газоанализаторы являются стационарными одноблочными приборами.
Метод измерений по каналам измерений CО2, ΣСН – оптико-абсорбционный, по остальным электрохимический.
Способ забора пробы - принудительный (от внешнего побудителя расхода, либо за счет избыточного давления).
Оптико-абсорбционный метод основан на измерении энергии поглощения инфракрасного (ИК) излучения анализируемым компонентом газовой смеси.
Степень поглощения ИК-энергии излучения зависит от концентрации анализируемого компонента в газовой смеси.
Каждому газу присуща своя область длин волн поглощения, это обусловливает возможность проведения избирательного анализа газов.
При электрохимическом методе измерения газовая смесь поступает в модуль ЭХЯ.
При проникновении детектируемого газа через пористую мембрану, ЭХЯ формирует токовый сигнал, пропорциональный концентрации измеряемого компонента.
Проходя по тракту преобразования и усиления, сигналы концентрации ЭХЯ преобразуются в пропорциональные напряжения и поступают на аналоговые входы микроконтроллера (плата управления ЭХЯ).
По устойчивости к воздействию климатических условий газоанализаторы соответствуют климатическому исполнению УХЛ категории 4.2 по ГОСТ 15150-69, для работы при температуре от 5 до 45 °С.
По устойчивости к воздействию температуры и влажности окружающего воздуха
газоанализаторы относятся к группе В3 по ГОСТ Р 52931-2008, но в диапазоне температур от 5 до 45 °С.
Газоанализаторы обеспечивают выполнение следующих функций:
- цифровую индикацию содержания определяемого компонента по каждому каналу измерений (не более трех каналов измерений одновременно) и по каждому каналу вычислений;
- выдачу унифицированного выходного токового сигнала 0 – 5 или 4 – 20 мА (выбирается программно), пропорционального содержанию определяемого компонента по двум заданным каналам измерений (или вычислений);
- цифровую индикацию измеренных физических величин по каналам аналоговых входов 4 – 20 мА;
- выдачу световой индикации зеленого цвета при включении газоанализатора в сеть;
- газоанализаторы обеспечивают следующие виды сигнализации по любому из каналов измерений.
Устройство и принцип действия
Газоанализаторы являются стационарными одноблочными приборами.
Метод измерений по каналам измерений CО2, ΣСН – оптико-абсорбционный, по остальным электрохимический.
Способ забора пробы - принудительный (от внешнего побудителя расхода, либо за счет избыточного давления).
Оптико-абсорбционный метод основан на измерении энергии поглощения инфракрасного (ИК) излучения анализируемым компонентом газовой смеси.
Степень поглощения ИК-энергии излучения зависит от концентрации анализируемого компонента в газовой смеси.
Каждому газу присуща своя область длин волн поглощения, это обусловливает возможность проведения избирательного анализа газов.
При электрохимическом методе измерения газовая смесь поступает в модуль ЭХЯ.
При проникновении детектируемого газа через пористую мембрану, ЭХЯ формирует токовый сигнал, пропорциональный концентрации измеряемого компонента.
Проходя по тракту преобразования и усиления, сигналы концентрации ЭХЯ преобразуются в пропорциональные напряжения и поступают на аналоговые входы микроконтроллера (плата управления ЭХЯ).
Режим измерений газоанализаторов:
- непрерывный – реализуется при установке в блоке ЭХЯ двойного набора ЭХЯ (число измерительных каналов – до трех), при этом проба поступает на один набор ЭХЯ, а дублирующий набор при этом продувается атмосферным воздухом;
- циклический – реализуется при установке в модуль ЭХЯ одиночного набора ЭХЯ (число измерительных каналов – до шести), при этом часть цикла проба поступает на ЭХЯ, в другую часть цикла ЭХЯ продуваются атмосферным воздухом.
Продолжительность одного цикла измерения - от 20 до 120 мин.

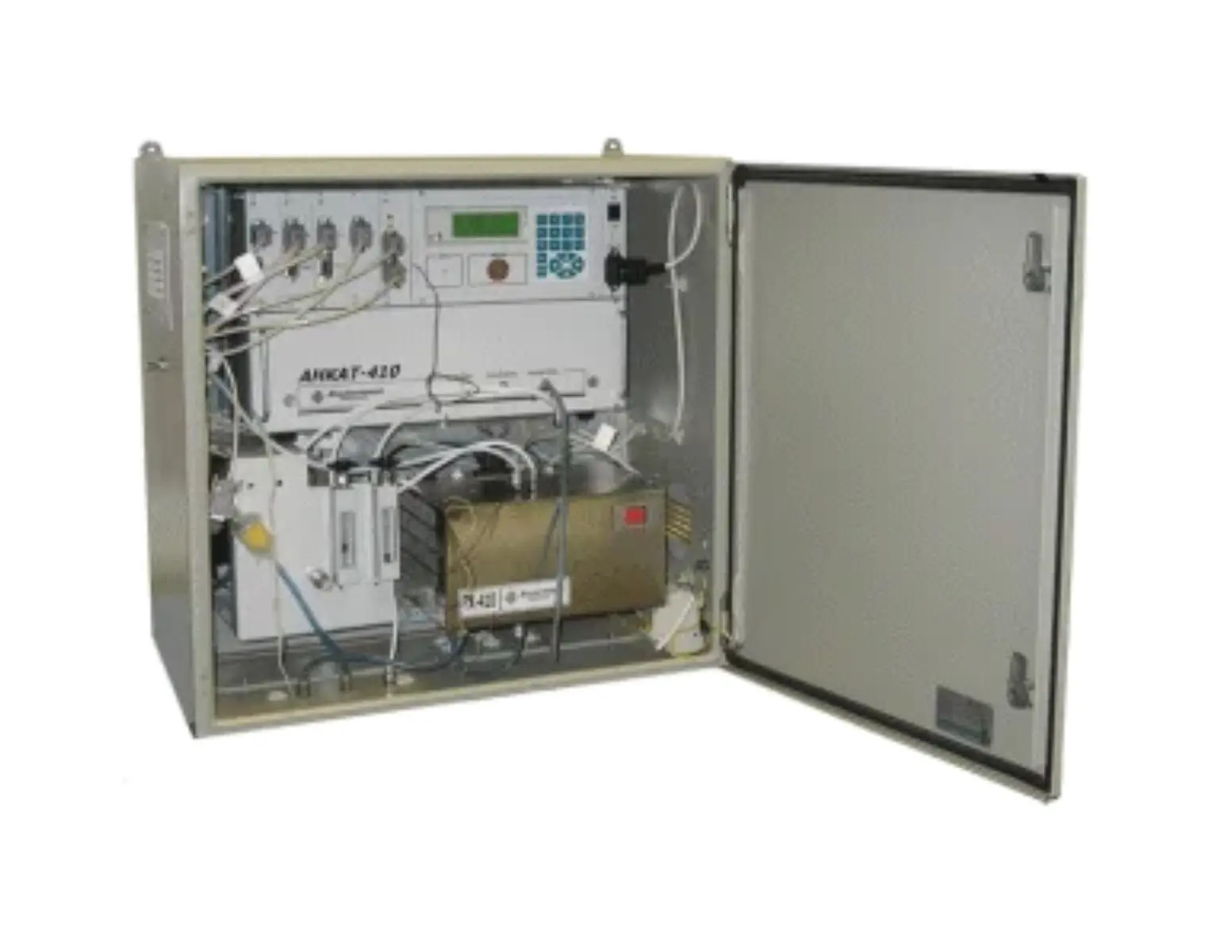

Каждый газоанализатор состоит из следующих основных частей:
- модуля коммутации и аналоговых входов;
- двух устройств релейных и токовых выходов (в дальнейшем – устройство РТВ);
- устройства РТВ для управления элементами пробоподготовки;
- адаптера интерфейса;
- модуля первичных преобразователей;
- платы клавиатуры и индикации;
- платы питания;
- электроклапанов.
Параметры анализируемой пробы:
- диапазон температуры – от 5 до 45 °С;
- диапазон относительной влажности – от 30 до 90 % при температуре 30 °С и более низких температурах, без конденсации влаги;
- содержание пыли - не более 1 мг/м3.
Условия эксплуатации газоанализаторов:
- диапазон температуры окружающей среды – от 5 до 45 °С;
- диапазон атмосферного давления - от 84 до 106,7 кПа (от 630 до 800 мм рт.ст.);
- диапазон относительной влажности воздуха - до 95 % при температуре 30 °С и более низких температурах, без конденсации влаги;
- вибрация частотой от 10 до 55 Гц и амплитудой не более 0,35 мм;
- размещение газоанализатора на высоте до 1000 м над уровнем моря;
- содержание пыли - не более 10 мг/м3, степень загрязнения 1 по ГОСТ 12.2.091-2012;
- окружающая среда – не взрывоопасная.
По устойчивости к воздействию климатических условий газоанализаторы соответствуют климатическому исполнению УХЛ категории 4.2 по ГОСТ 15150-69, для работы при температуре от 5 до 45 °С.
По устойчивости к воздействию температуры и влажности окружающего воздуха
газоанализаторы относятся к группе В3 по ГОСТ Р 52931-2008, но в диапазоне температур от 5 до 45 °С.
Особенности:
- Отображение информации со всех каналов на четырехстрочном жидкокристаллическом индикаторе;
- Наличие программно изменяемых порогов сигнализации (Порог 1 и Порог 2) по каждому из каналов;
- Возможность выбора с клавиатуры и по каналам RS232 и RS485 вида топлива и ввод: сажевого числа, коэффициентов топлива, выбор размерности единиц измерения, ввод текущего времени и даты;
- Наличие 6 реле, программно назначаемых для срабатывания от сигнализаций “Порог 1” или “Порог 2” по выбираемому каналу измерения;
- Наличие энергонезависимой памяти для хранения до 1000 измерений;
- Наличие 2-х токовых выходов: тип - (0 - 5) или (4 - 20) мА, и соответствие каналу измерения - выбирается программно;
- Наличие цифрового выхода RS485 с протоколом обмена MODBUS RTU;
- Наличие функции самотестирования с выдачей информации на ЖКИ и по каналам RS232 и RS485;
- Возможность подключения приборов для измерения массовой концентрации пыли, скорости потока сред, дымомера СМОГ-2, предназначенного для контроля дымности отработавших газов двигателей тепловозов;
- Возможность комплектации выносным пультом контроля;
- Обеспечивает подключение измерителя ИКВЧ (с) по цифровому каналу связи RS232.
Тип товара
Стационарный газоанализатор
Применение
Прочее, Аналитические лаборатории, Гаражи и автопарковки, Котельные, Пищевая промышленность, Промышленные предприятия, ТЭЦ, Энергетика
Гарантия, мес
18
Определяемый показатель
Аммиак, Диоксид азота, Диоксид серы, Диоксид углерода, Кислород, Оксид азота, Оксид углерода, Сероводород, Хлор, Хлороводород
Количество каналов
Многоканальный
Взрывозащита
Нет
Объект исследования
Промышленные выбросы
Госреестр СИ
Да
