- по каналу измерений кислорода - электрохимический;
- по каналу измерений оксида углерода - термокаталитический.
Режим работы - непрерывный.
Способ отбора пробы газоанализаторов:
АКВТ-01, -02 - диффузионный;
АКВТ-03 - принудительный; принудительный отбор пробы осуществляется при помощи внешнего блока пробоотбора.

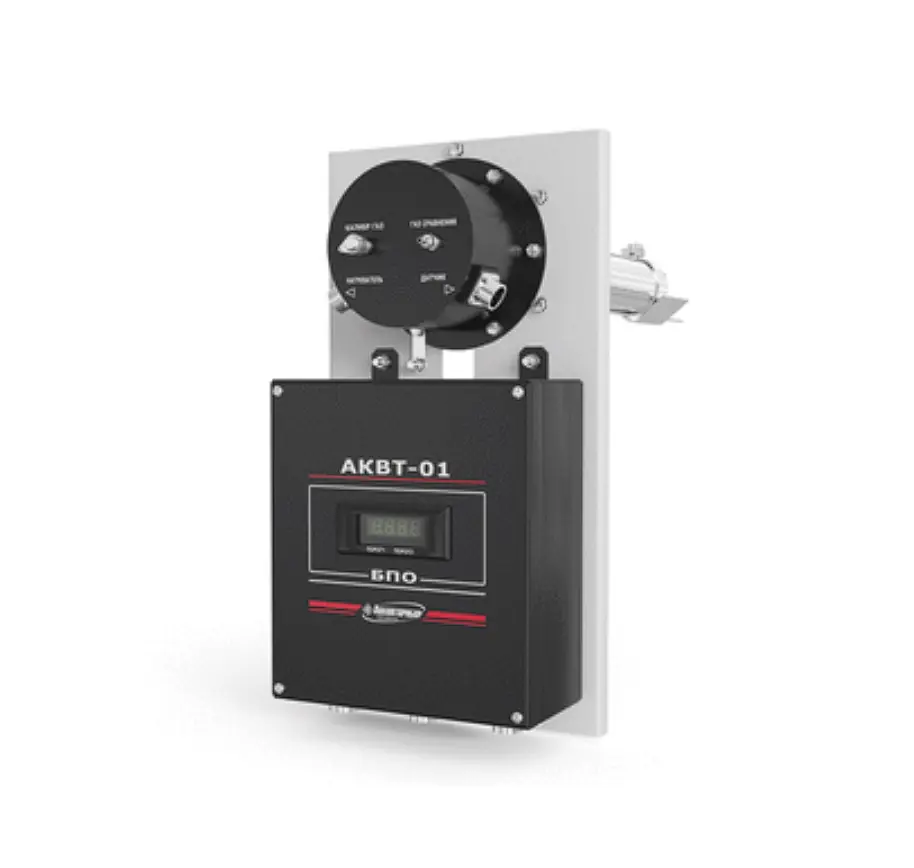

- АКВТ-01: блока питания и обработки (БПО) и зонда, закрепленных на шасси;
- АКВТ-02: моноблока с зондом, погружаемым в газовый поток;

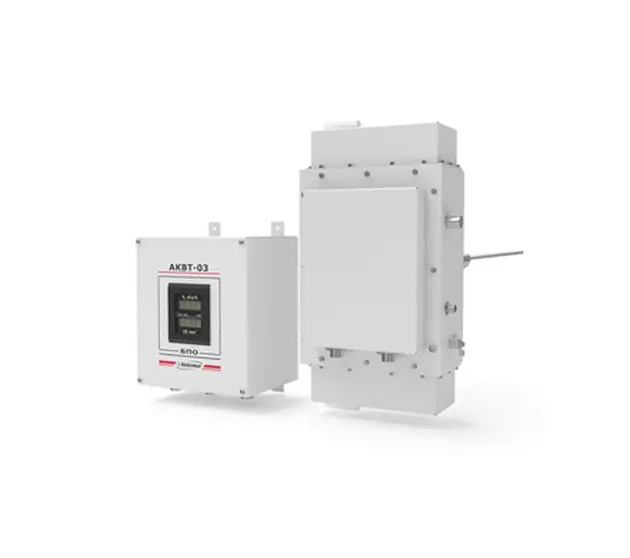

- АКВТ-03: блока питания и обработки (БПО) и блока датчиков (БД).
- В АКВТ-03 максимальная длина соединительного кабеля между БПО и БД не более 50 м.
- В АКВТ-01 возможность разнесения БПО и зонда на расстояние до 125 м (по отдельному заказу).
Газоанализаторы АКВТ-02 относятся к взрывозащищённому электрооборудованию группы II по ГОСТ Р 51330.0-99 и имеют маркировку взрывозащиты «lExd[ib]IIBT4 X».
Газоанализаторы допущены к применению в Российской Федерации и имеют свидетельство об утверждении типа средств измерений, выданное Федеральным агентством по техническому регулированию и метрологии RU.C.31.004.A № 45355, внесены в Государственный реестр средств измерений Российской Федерации под номером 33444-12.
- диапазон температуры окружающей среды от -35 до +70 °С;
- диапазон атмосферного давления от 84 до 106,7 кПа (от 630 до 800 мм рт ст);
- диапазон относительной влажности воздуха от 30 до 95 % при температуре 30 0С;
- производственная вибрация с частотой от 10 до 55 Гц и амплитудой не более 0,35 мм;
- напряженность внешнего однородного постоянного и переменного магнитного поля не более 400 А/м;
- напряженность внешнего однородного переменного электрического поля не более 10 кВ/м.
- четырехразрядную цифровую индикацию содержания объемной доли кислорода;
- выдачу унифицированных выходных токовых сигналов, пропорциональных содержанию объемной доли кислорода;
- выдачу световой сигнализации «Порог 1» и «Порог 2» при достижении объемной доли кислорода установленного порогового значения;
- коммутацию двух внешних цепей: одной группой нормально разомкнутых (замкнутых) контактов реле при срабатывании световой сигнализации «Порог 1» и другой группой нормально разомкнутых (замкнутых) контактов реле при срабатывании световой сигнализации «Порог 2».
Допустимое напряжение переменного тока на контактах реле (230+23-43) В, ток нагрузки не более 2,5 А, характер нагрузки – активная.
- четырехразрядную цифровую индикацию измеренных значений объемной доли кислорода и оксида углерода;
- выдачу унифицированных выходных токовых сигналов, пропорциональных содержанию кислорода и оксида углерода;
- выдачу световой сигнализации «Порог 1» и «Порог 2» при достижении объемной доли кислорода установленного порогового значения;
- выдачу световой индикации «Порог 3» при достижении объемной доли оксида углерода порогового значения срабатывания сигнализации;
- коммутацию внешних цепей одной группой нормально разомкнутых контактов реле для автоматического включения (отключения) исполнительных устройств при срабатывании любой сигнализации: «Порог 1», «Порог 2», «Порог 3»;
- выдачу информационных сообщений о неисправностях на четырехразрядные цифровые индикаторы;
- цифровую индикацию номера версии программного обеспечения (далее - ПО) – «1.00» и цифрового идентификатора ПО – «2С60».
- Погружной датчик;
- Работа без устройства пробоотбора (АКВТ-01, -02);
- Газоанализатор работает без сравнительного газа;
- Наличие токового выхода для автоматического управления с программно устанавливаемым диапазоном;
- Срок службы датчика - 5 лет;
- Наличие программируемых порогов;
- Применение газоанализатора без блока пробоподготовки;
- Наличие взрывозащищенного исполнения;
- Широкий температурный диапазон.
- для сигнализации «Порог 1» (понижение), 02, объемная доля, % от 0,3 до 15,0;
- для сигнализации «Порог 2» (превышение), 02, объемная доля, % от 0,5 до 21,0;
- для сигнализации «Порог 3» (превышение), СО, объемная доля, млн"1 от 0 до 1000. Пороговые значения устанавливаются:
- по каналу измерений 02 - с дискретностью 0,1 объемная доля, %;
- по каналу измерения СО - с дискретностью 10 объемных долей, млн"1.
|
Обозначение |
Наименование |
Каналы измерений |
|---|---|---|
|
ИБЯЛ.413415.003 |
|
|
|
-01 |
АКВТ-01 |
О2 |
|
-02 |
||
|
-03 |
|
|
|
ИБЯЛ.413415.003 -04 |
|
|
|
-05 |
АКВТ-02 |
О2 |
|
-06 |
||
|
-07 |
|
|
|
ИБЯЛ.413415.003 -08 |
|
|
|
-09 |
|
|
|
-10 |
АКВТ-03 |
О2, |
|
-11 |
СО |
|
|
-12 |
|
|
|
-13 |
|
|
|
Наименование |
Каналы измерений |
Диапазон показаний, объемная доля% |
Диапазон |
Длина погружной части, мм |
Масса,кг |
Габаритные размеры |
Исполнение |
Маркировка взрывозащиты |
Мощность, Потребляемаягазоанализаторами, не более |
Диапазон тем- |
|---|---|---|---|---|---|---|---|---|---|---|
|
АКВТ-01 |
О2 |
от 0 до 23 |
от 0,10 до 21,00 |
200 |
25 |
260x450x330 |
невзрывозащищенное |
200 В·А. |
0-850 |
|
|
400 |
30 |
|||||||||
|
900 |
35 |
|||||||||
|
1530 |
40 |
|||||||||
|
АКВТ-02 |
О2 |
200 |
30 |
340x330x280 |
взрывозащищенное |
«1Exd[ib]IIВT4 Х». |
||||
|
400 |
35 |
|||||||||
|
900 |
40 |
|||||||||
|
1530 |
45 |
|||||||||
|
АКВТ-03 |
О2,СО |
О2 от 0 до 23, СО от 0 до 2000 |
О2 от 0.3 до 21 , СО от 0 до 1000 |
300 |
50 |
254,5x407x471 (БД) |
невзрывозащищенное |
400 В·А. |
100-1050 |
|
|
500 |
||||||||||
|
750 |
||||||||||
|
1000 |
||||||||||
|
1500 |
||||||||||
|
2000 |
|
Обозначение |
Наименование |
Каналы измерений |
Диапазон показаний, объемная доля% |
Диапазон |
Длина погружной части, мм |
Масса,кг |
Габаритные размеры |
Исполнение |
Маркировка взрывозащиты |
Электрическое питание газоанализаторов |
Мощность, потребляемая газоанализаторами, не более |
Диапазон тем- |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
ИБЯЛ.413415.003 |
АКВТ-01 |
О2 |
от 0 до 23 |
от 0,10 до 21,00 |
200 |
25 |
260x450x330 |
невзрывозащищенное |
|
осуществляется от сети переменного то- |
200 В·А |
0-850 |
|
-1 |
400 |
30 |
||||||||||
|
-2 |
900 |
35 |
||||||||||
|
-3 |
1530 |
40 |
||||||||||
|
ИБЯЛ.413415.003 -04 |
АКВТ-02 |
О2 |
от 0 до 23 |
от 0,10 до 21,00 |
200 |
30 |
340x330x280 |
взрывозащищенное |
«1Exd[ib]IIВT4 Х» |
|||
|
-5 |
400 |
35 |
||||||||||
|
-6 |
900 |
40 |
||||||||||
|
-7 |
1530 |
45 |
||||||||||
|
ИБЯЛ.413415.003 -08 |
АКВТ-03 |
О2,СО |
О2 от 0 до 23, СО от 0 до 2000 |
О2 от 0.3 до 21, |
300 |
50 |
254,5x407x471 (БД) |
невзрывозащищенное |
|
400 В·А |
100-1050 |
|
|
-9 |
500 |
|||||||||||
|
-10 |
750 |
|||||||||||
|
-11 |
1000 |
|||||||||||
|
-12 |
1500 |
|||||||||||
|
-13 |
2000 |
Время прогрева газоанализаторов не более 4ч.
Все модификации прибора имеют “сухие” контакты реле (220 В, 2,5 А), унифицированные токовые сигналы (0 - 5) и (4 - 20) мА и канал связи RS 485 MODBUS.RTU для подключения внешних устройств (ПЭВМ).
|
Обозначение |
Наименование |
Кол. |
Примечание |
|---|---|---|---|
|
|
Г азоанализатор АКВТ |
1 шт. |
Согласно исполнению |
|
|
Комплект ЗИП |
1 компл. |
Согласно исполнению согласно ведомости ЗИП |
|
|
Комплект монтажных частей |
1 компл. |
Согласно исполнению |
|
ИБЯЛ.413415.003 ВЭ |
Ведомость эксплуатационных документов |
1 экз. |
Для газоанализаторов АКВТ-01 |
|
|
Комплект эксплуатационных документов |
1 компл. |
|
|
ИБЯЛ.413415.003-01 ВЭ |
Ведомость эксплуатационных документов |
1 экз. |
Для газоанализаторов АКВТ-02 |
|
|
Комплект эксплуатационных документов |
1 компл. |
|
|
ИБЯЛ.413415.003-02 ВЭ |
Ведомость эксплуатационных документов |
1 экз. |
Для газоанализаторов АКВТ-03 |
|
|
Комплект эксплуатационных документов |
1 компл. |
Комплектность изделия можно легко возобновлять, обратившись к нашим операторам.
При получении изделия, до ввода в эксплуатацию, потребителю следует провести осмотр, обращая внимание на целостность упаковки и укладки, целостность стеклянных изделий и т.п. Претензии принимаются в течение 1 месяца с момента получения изделия.
