Газоанализатор Колион-1В-01С

Газоанализатор КОЛИОН-1А-01С соответствует ГОСТ 30852.0-2002, ГОСТ 30852.10-2002, имеет вид взрывозащиты - «Искробезопасная электрическая цепь» с уровнем взрывозащиты «ib», (Взрывобезопасный), маркировку взрывозащиты – 1ExibllBT4.
Газоанализатор КОЛИОН-1А-01С внесен в Государственный реестр средств измерений РФ под номером16298-09.

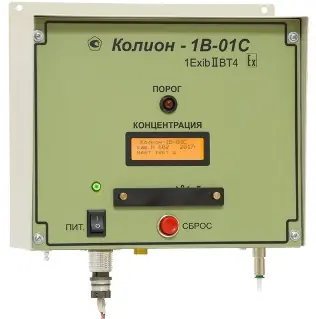

Газоанализатор выполнен в виде двух блоков: блока измерительного (БИ) и блока питания и выходных сигналов (БПВС).
БИ устанавливается во взрывоопасной зоне.

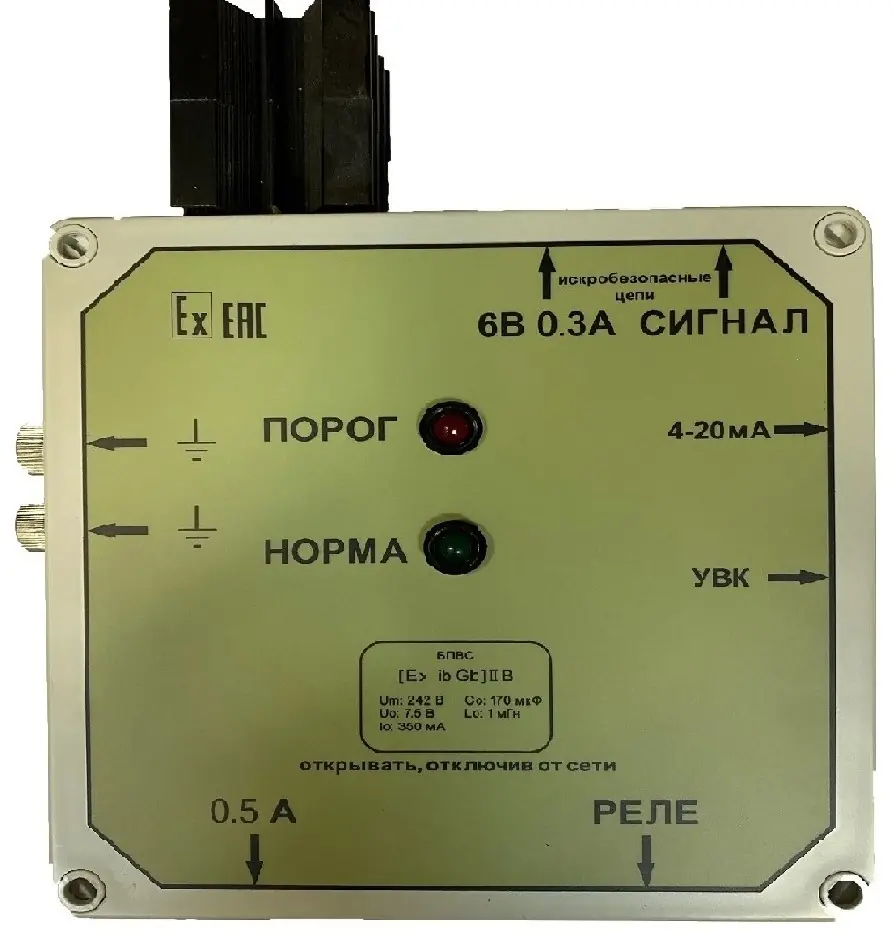

БПВС устанавливается вне взрывоопасной зоны.
Он имеет искробезопасную выходную цепь питания БИ.
Входные цепи сигналов управления БПВС имеют гальваническую развязку с искроопасными цепями блока.
БПВС имеет маркировку [Ex-ib]IIB.
Газоанализатор представляет собой прибор непрерывного действия.

БПВС размещается вне взрывоопасной зоны.
Для соединения БИ и БПВС используются кабели питания - двужильный типа ШВВП, и сигнальный - экранированный с числом жил не менее 3-х.
Максимальное расстояние между БИ и БПВС определяется длиной кабеля питание, которая зависит от площади сечения жилы.
Максимальное расстояние между БИ и БПВС составляет 150 м.

Газоанализатор имеет два порога срабатывания сигнализации.
Для каждого порога сигнализации газоанализатор имеет световую сигнализацию и реле с нормально разомкнутыми (НР) и нормально замкнутыми (НЗ) «сухими» контактами.
Контакты не имеют гальванической связи с клеммой заземления и другими электрическими цепями газоанализатора и предназначены для коммутации исполнительных устройств систем сигнализации, вентиляции и др.
Для связи с внешними устройствами газоанализатор имеет выход в стандарте RS – 485 и токовый выход 4 - 20 мА

Градуировка газоанализатора может производиться по веществам из ряда: аммиак, бензол, бензин, толуол или по другому веществу, заявленному заказчиком и согласованному с предприятием - изготовителем.
Вещество, по которому производилась градуировка, указывается в паспорте на газоанализатор.
В газоанализаторе использован фотоионизационный метод детектирования, основанный на ионизации молекул вакуумным ультрафиолетовым (ВУФ) излучением.
В качестве ультрафиолетового источника в ФИД используется лампа тлеющего разряда.
Лампа герметично соединена с корпусом детектора.
Внутри корпуса, выполненного из нержавеющей стали, находится установлены электроды.
Внутренний объем корпуса и электроды и образуют ионизационную камеру.
Детектор работает следующим образом. Анализируемый воздух с помощью микронасоса прокачивается через ионизационную камеру детектора, где анализируемые вещества ионизируются ВУФ-излучением. Заряженные частицы под действием приложенного к электродам напряжения перемещаются в ионизационной камере ФИД, формируя токовый сигнал, пропорциональный концентрации вещества.

• электрическое питание – от сети переменного тока (220 +22-33) В, частотой (50 +_1) Гц;
• температура окружающего воздуха от минус 20 до 45 ^оС;
• относительная влажность воздуха – от 0 до 95% (неконденсируемая);
• атмосферное давление – от 84 до 106,7 кПа;
• уровень индустриальных помех, воздействующих на газоанализатор, не должен превышать величин, предусмотренных «Общесоюзными нормами допускаемых радиопомех» (нормы 8 – 72) и ГОСТ 23511.

Комплектность изделия можно легко возобновлять, обратившись к нашим операторам.

При получении изделия, до ввода в эксплуатацию, потребителю следует провести осмотр, обращая внимание на целостность упаковки и укладки, целостность стеклянных изделий и т.п. Претензии принимаются в течение 1 месяца с момента получения изделия. оставляются по запросу.
