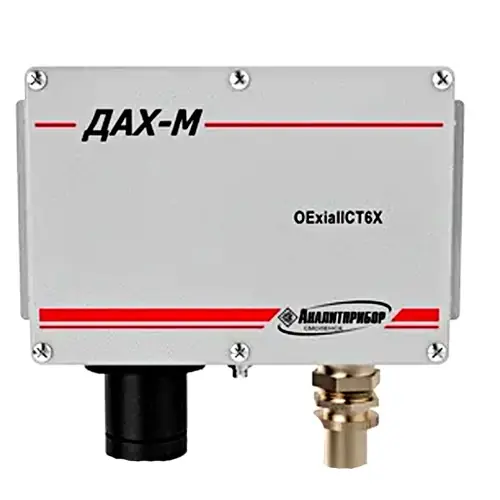

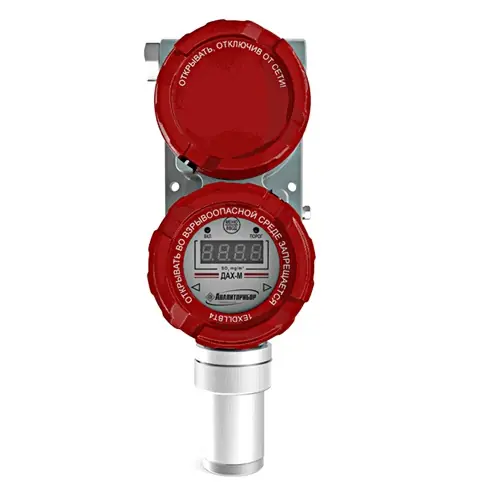

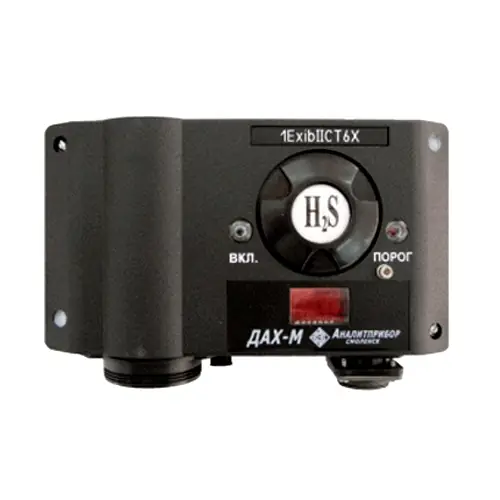

Газоанализатор ДАХ-М

Датчики-газоанализаторы электрохимические ДАХ-М

Газоанализаторы ДАХ-М предназначены для непрерывного автоматического измерения в массовой концентрации одного из вредных веществ: оксида углерода (CO), сероводорода (H2S), диоксида серы (SO2), водорода хлористого (HCl), хлора (Cl2), диоксида азота (NO2), аммиака (NH3), амила (АТ, тетраоксид азота N2O4), одоранта (RSH), оксида азота (NO), а также объемной доли кислорода (O2), в воздухе рабочей зоны и в технологических средах, содержащих углеводороды.

Перейти к описанию товара

Нашли дешевле?

Напишите нам

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Сроки поставки уточняйте у менеджера.

Другие характеристики

Тип товара

—

Стационарный газоанализатор

Гарантия, мес

—

Применение

—

Котельные

Определяемый показатель

—

Амил, Аммиак, Диоксид азота, Диоксид серы, Кислород, Одорант, Оксид азота, Оксид углерода, Сероводород, Хлор, Хлороводород

Количество каналов

—

Многоканальный

Взрывозащита

—

Да

Объект исследования

—

Воздух рабочей зоны

Госреестр СИ

—

Да

Газоанализаторы ДАХ-М применяются при осуществлении контроля воздуха рабочей зоны химических, нефтехимических и нефтеперерабатывающих производств, других отраслей промышленности.

Тип газоанализаторов – стационарный.
Режим работы – непрерывный.
Принцип действия газоанализаторов - электрохимический.
Способ подачи пробы – диффузионный или принудительный, за счет избыточного давления в точке отбора или с помощью дополнительного устройства доставки пробы, например, эжектора.

Газоанализаторы допущены к применению в Российской Федерации и имеют свидетельство об утверждении типа средств измерений, выданное Федеральным агентством по техническому регулированию и метрологии RU.C.31.004.A № 58460/1, внесены в Государственный реестр средств измерений Российской Федерации под номером 44423-15.

Варианты модификаций газоанализатора ДАХ-М представлены в таблице №1

Газоанализаторы ДАХ-М обеспечивают выполнение следующих функций:

измерение содержания определяемого компонента;
индикацию содержания определяемого компонента на индикаторе (для ДАХ-М-01/-05/-05Х/-05ХН/-06/-06ТР/-06ТРХ/-06ТРХН);
выдачу выходного сигнала постоянного тока, пропорционального содержанию определяемого компонента (кроме ДАХ-М-06);
выдачу предупредительной (кроме ДАХ-М-03/-04) и аварийной сигнализаций при достижении содержания определяемого компонента порогов срабатывания ПОРОГ 1 и ПОРОГ2;
цифровую индикацию установленных пороговых значений (для ДАХ-М-01/-05/-05Х/- 05ХН/-06/-06ТР/-06ТРХ/-06ТРХН);
цифровую индикацию номера версии программного обеспечения (далее - ПО) и цифрового идентификатора ПО (для ДАХ-М-01/-05/-05Х/-05ХН/-06/-06ТР/-06ТРХ/-06ТРХН);
газоанализаторы ДАХ-М-05/-05Х/-05ХН/-06/-06ТР/-06ТРХ/-06ТРХН имеют цифровые каналы связи с внешними устройствами (далее - ВУ):
- ДАХ-М-05Х/-05ХН/-06ТРХ/-06ТРХН - HART-протокол, версия 7.5;
- ДАХ-М-06/-06ТР/-06ТРХ/-06ТРХН - цифровой канал связи RS485, скорость обмена 2400 или 9600 бод, логический протокол MODBUS RTU;
замыкание «сухих» контактов реле ПОРОГ1 и ПОРОГ2 при выдаче предупредительной и аварийной сигнализаций (для ДАХ-М-06ТР/-06ТРХ/-06ТРХН).

Условия эксплуатации газоанализатоов ДАХ-М представлены в таблице №2
Основные метрологические характеристики газоанализаторов ДАХ-М в зависимости от исполнения представлены №3 и 4

Поверочным компонентом газоанализаторов ДАХ-М-ХХ-RSH-5 является этилмеркаптан (C2H5SH).
Поверочным компонентом газоанализаторов ДАХ-М-ХХ-N2O4-20 является диоксид азота (NO2).
Диапазон показаний газоанализаторов ДАХ-М-01 по цифровому индикатору и ДАХ-М-05/0-05Х/-05ХН/-06/-06ТР/-06ТРХ/-06ТРХН – NO2-10 по цифровому индикатору и цифровому каналу связи – от 0 до 20 мг/м³.
Диапазон показаний газоанализаторов ДАХ-М-01 по цифровому индикатору и ДАХ-М-05/0-05Х/-05ХН/-06/-06ТР/-06ТРХ/-06ТРХН – H2S-40 по цифровому индикатору и цифровому каналу связи – от 0 до 100 мг/м³.

Характеристики по исполнениям

Исполнение газоанализатора	Наличие исполнительных устройств (реле)	Напряжение питания, В	Цифровая индикация	Взрывозащита	Тип выходного сигнала	Мощность, потребляемая газоанализаторами, Вт, не более	Габаритные размеры газоанализаторов, мм, не более:	Масса газоанализаторов не более ,кг
ДАХ-М-01	-	10-24	+	1ExibIICT6X	4-20 мА	2	18060155	2
ДАХ-М-03	-	10-16	-	1ExibIICT6X	4-20 мА	2	18060155	2
ДАХ-М-04	-	10-16	-	1ExibIICT6X	4-20 мА	2	18060155	2
ДАХ-М-05	-	10-32	+	1ExibIICT6X	4-20 мА	2	200125315	4
ДАХ-М-05Х	-	10-32	+	1ExibIICT6X	4-20 мА, HART	2	200125315	4
ДАХ-М-05ХН	-	10-32	+	1ExibIICT6X	4-20 мА, HART	7.5	200125315	4
ДАХ-М-06	-	10-32	+	1ExibIICT6X	RS485	2	200125315	4
ДАХ-М-06ТР	+	10-32	+	1ExibIICT6X	4-20 мА, реле (250В; 1,0А), RS485	3.5	200125315	4
ДАХ-М-06ТРХ	+	10-32	+	1ExibIICT6X	4-20 мА, реле (250В; 1,0А), RS485, HART	3.5	200125315	4
ДАХ-М-06ТРХН	+	10-32	+	1ExibIICT6X	4-20 мА, реле (250В; 1,0А), RS485, HART	7.5	200125315	4
ДАХ-М-07	-	12-28	-	0ExdiaIICT6X	4-20 мА	0.8	20560180	2
ДАХ-М-07Н	-	12-28	-	0ExdiaIICT6X	4-20 мА	0.8	20560180	2

Таблица №1

Обозначение	Условное	Условное наименование конструктивных исполнений газоанализаторов
газоанализаторов	наименование групп конструктивных исполнений газоанализаторов
ИБЯЛ.413412.005	ДАХ-М-01	ДАХ-М-01-АА-ВВВВ
ИБЯЛ.413412.005-02	ДАХ-М-03	ДАХ-М-03-АА-ВВВВ
ИБЯЛ.413412.005-03	ДАХ-М-04	ДАХ-М-04-АА-ВВВВ
ИБЯЛ.413412.005-04	ДАХ-М-05	ДАХ-М-05-АА-ВВВВ
ИБЯЛ.413412.005-05	ДАХ-М-06	ДАХ-М-06-АА-ВВВВ
ИБЯЛ.413412.005-06	ДАХ-М-05 Х	ДАХ-М-05 Х-АА-ВВВВ
ИБЯЛ.413412.005-07	ДАХ-М-05ХН	ДАХ-М-05 ХН-АА-ВВВВ
ИБЯЛ.413412.005-08	ДАХ-М-06ТР	ДАХ-М-06ТР-АА-ВВВВ
ИБЯЛ.413412.005-09	ДАХ-М-06ТРХ	ДАХ-М-06ТРХ-АА-ВВВВ
ИБЯЛ.413412.005-10	ДАХ-М-06ТРХН	ДАХ-М-06ТРХН-АА-ВВВВ
ИБЯЛ.413412.005-11	ДАХ-М-07	ДАХ-М-07-АА-ВВВВ
ИБЯЛ.413412.005-12	ДАХ-М-07Н	ДАХ-М-07Н-АА-ВВВВ
Примечание:
1 АА - химическая формула определяемого компонента в соответствии с таблицей 1.4.
2 ВВВВ - верхний предел диапазона измерений газоанализаторов в соответствии с таблицей 1.4.

Таблица №2

Диапазон температуры окружающей среды
для ДАХ-М-06-О2-2	от минус 20 до плюс 45 °С
для ДАХ-М-05ХН/-06ТРХН	рабочий от минус 40 до плюс 50 °С
для ДАХ-М-05ХН/-06ТРХН	предельный рабочий - от минус 60* до плюс 50 °С
для ДАХ-М-07Н	рабочий - от минус 40 до плюс 50 °С
для ДАХ-М-07Н	предельный рабочий - от минус 50[1] до плюс 50 °С
остальные газоанализаторы	от минус 40 до плюс 50 °С.
Диапазон атмосферного давления	от 84,0 до 106,7 кПа
Диапазон атмосферного давления	от 630 до 800 мм рт. ст
Диапазон относительной влажности воздуха	от 30 до 95 % при температуре 35 °С
Диапазон относительной влажности воздуха	при более низких температурах без конденсации влаги
Содержание пыли не более	10^-2 г/м³
Производственная вибрация с частотой	от 10 до 55 Гц и амплитудой не более 0,35 мм
Рабочее положение вертикальное, угол наклона в любом направлении не более 20°. A20

Таблица №3

Примечание: В предельных условиях эксплуатации от минус 60 до минус 40 °С метрологические характеристики газоанализаторов не нормированы.

Для газоанализаторов ДАХ-М-01/-03/-04/-05/-05Х/-05ХН/-06/-06ТР/-06ТРХ/-06ТРХН/-07/-07Н:

Условное наименование газоанализаторов	Единица физической величины	Диапазон измерений	Диапазон показаний
ДАХ-М-ХХ-СО-200	массовая концентрация, мг/м³	от 0 до 200	от 0 до 200
ДАХ-М-ХХ-СО-1500	массовая концентрация, мг/м³	от 0 до 1500	от 0 до 1500
ДАХ-М-ХХ-Н₂S-40	массовая концентрация, мг/м³	от 0 до 40	от 0 до 40
ДАХ-М-ХХ-S0₂ -20	массовая концентрация, мг/м³	от 0 до 20	от 0 до 20
ДАХ-М-ХХ-С1₂-25	массовая концентрация, мг/м³	от 0 до 25	от 0 до 25
ДАХ-М-ХХ-NH₃ -600	массовая концентрация, мг/м³	от 0 до 600	от 0 до 600
ДАХ-М-ХХ-NH₃ -2000	массовая концентрация, мг/м³	от 0 до 2000	от 0 до 2000
ДАХ-М-ХХ-0₂-30	объемная доля, %	от 0 до 30	от 0 до 30
ДАХ-М-ХХ-NO₂-10	массовая концентрация, мг/м³	от 0 до 10	от 0 до 10
ДАХ-М-ХХ-HC1-30	массовая концентрация, мг/м³	от 0 до 30	от 0 до 30
ДАХ-М-ХХ-RSH-5	массовая концентрация, мг/м³	от 0 до 5	от 0 до 5
ДАХ-М-ХХ-СL₂-50	массовая концентрация, мг/м³	от 0 до 50	от 0 до 50
ДАХ-М-ХХ-O₂-10	объемная доля, %	от 0 до 10	от 0 до 10
ДАХ-М-ХХ-N₂O₄-20	массовая концентрация, мг/м³	от 0 до 20	от 0 до 20
ДАХ-М-06-O₂-25	объемная доля, %	от 0 до 25	от 0 до 25
ДАХ-М-ХХ-NO-100	объемная доля, мил -1	от 0 до 100	от 0 до 100
ДАХ-М-ХХ-NO-200	массовая концентрация, мг/м³	от 0 до 200	от 0 до 200

Таблица №4

Примечание: Поверочным компонентом газоанализаторов ДАХ-М-ХХ-RSH-5 является этилмеркаптан (C2H5SH).
Для газоанализаторов ДАХ-М-09/-09Х:

Условное наименование газоанализаторов	Единица физической величины	Диапазон измерений	Диапазон показаний
ДАХ-М-ХХ-СО-500	массовая концентрация, мг/м³	от 0 до 500	от 0 до 500
ДАХ-М-ХХ-СО-2000	массовая концентрация, мг/м³	от 0 до 2000	от 0 до 2000
ДАХ-М-ХХ-СО-5000	массовая концентрация, мг/м³	от 0 до 5000	от 0 до 5000
ДАХ-М-ХХ-NO-200	массовая концентрация, мг/м³	от 0 до 200	от 0 до 200
ДАХ-М-ХХ-NO-2000	массовая концентрация, мг/м³	от 0 до 2000	от 0 до 2000
ДАХ-М-ХХ-NO-0,4	объемная доля, %	от 0 до 0.4	от 0 до 0.4
ДАХ-М-ХХ-NO₂-100	массовая концентрация, мг/м³	от 0 до 100	от 0 до 100
ДАХ-М-ХХ-NO₂-200	массовая концентрация, мг/м³	от 0 до 200	от 0 до 200
ДАХ-М-ХХ-NO₂-500	массовая концентрация, мг/м³	от 0 до 500	от 0 до 500
ДАХ-М-ХХ-NO₂-3000	массовая концентрация, мг/м³	от 0 до 3000	от 0 до 3000
ДАХ-М-ХХ-SO₂-40	массовая концентрация, мг/м³	от 0 до 40	от 0 до 40
ДАХ-М-ХХ-SO₂-200	массовая концентрация, мг/м³	от 0 до 200	от 0 до 200
ДАХ-М-ХХ-SO₂-3000	массовая концентрация, мг/м³	от 0 до 3000	от 0 до 3000
ДАХ-М-06-O₂-21	объемная доля, %	от 0 до 21	от 0 до 21

Таблица №5

Исполнение газоанализатора	Наличие исполнительных устройств (реле)	Напряжение питания, В	Цифровая индикация	Взрывозащита	Тип выходного сигнала	Мощность, потребляемая газоанализаторами, Вт, не более	Габаритные размеры газоанализаторов, мм, не более:	Масса газоанализаторов не более ,кг
ДАХ-М-01	-	10-24	+	1ExibIICT6X	4-20 мА	2	18060155	2
ДАХ-М-03	-	10-16	-	1ExibIICT6X	4-20 мА	2	18060155	2
ДАХ-М-04	-	10-16	-	1ExibIICT6X	4-20 мА	2	18060155	2
ДАХ-М-05	-	10-32	+	1ExibIICT6X	4-20 мА	2	200125315	4
ДАХ-М-05Х	-	10-32	+	1ExibIICT6X	4-20 мА, HART	2	200125315	4
ДАХ-М-05ХН	-	10-32	+	1ExibIICT6X	4-20 мА, HART	7.5	200125315	4
ДАХ-М-06	-	10-32	+	1ExibIICT6X	RS485	2	200125315	4
ДАХ-М-06ТР	+	10-32	+	1ExibIICT6X	4-20 мА, реле (250В; 1,0А), RS485	3.5	200125315	4
ДАХ-М-06ТРХ	+	10-32	+	1ExibIICT6X	4-20 мА, реле (250В; 1,0А), RS485, HART	3.5	200125315	4
ДАХ-М-06ТРХН	+	10-32	+	1ExibIICT6X	4-20 мА, реле (250В; 1,0А), RS485, HART	7.5	200125315	4
ДАХ-М-07	-	12-28	-	0ExdiaIICT6X	4-20 мА	0.8	20560180	2
ДАХ-М-07Н	-	12-28	-	0ExdiaIICT6X	4-20 мА	0.8	20560180	2

Характеристики по исполнениям

Для питания датчиков-газоанализаторов ДАХ-М используются вторичные блоки питания и связи БПС-21М.

По дополнительному заказу датчики ДАХ-М поставляются с комплектом кабельного ввода (под бронированный кабель, под металлорукав, под трубную проводку).

Комплектность изделия можно легко возобновлять, обратившись к нашим операторам.

При получении изделия, до ввода в эксплуатацию, потребителю следует провести осмотр, обращая внимание на целостность упаковки и укладки, целостность стеклянных изделий и т.п. Претензии принимаются в течение 1 месяца с момента получения изделия.

Исполнение газоанализатора	Наличие исполнительных устройств (реле)	Напряжение питания, В	Цифровая индикация	Взрывозащита	Тип выходного сигнала	Мощность, потребляемая газоанализаторами, Вт, не более	Габаритные размеры газоанализаторов, мм, не более:	Масса газоанализаторов не более ,кг
ДАХ-М-01	-	10-24	+	1ExibIICT6X	4-20 мА	2	18060155	2
ДАХ-М-03	-	10-16	-	1ExibIICT6X	4-20 мА	2	18060155	2
ДАХ-М-04	-	10-16	-	1ExibIICT6X	4-20 мА	2	18060155	2
ДАХ-М-05	-	10-32	+	1ExibIICT6X	4-20 мА	2	200125315	4
ДАХ-М-05Х	-	10-32	+	1ExibIICT6X	4-20 мА, HART	2	200125315	4
ДАХ-М-05ХН	-	10-32	+	1ExibIICT6X	4-20 мА, HART	7.5	200125315	4
ДАХ-М-06	-	10-32	+	1ExibIICT6X	RS485	2	200125315	4
ДАХ-М-06ТР	+	10-32	+	1ExibIICT6X	4-20 мА, реле (250В; 1,0А), RS485	3.5	200125315	4
ДАХ-М-06ТРХ	+	10-32	+	1ExibIICT6X	4-20 мА, реле (250В; 1,0А), RS485, HART	3.5	200125315	4
ДАХ-М-06ТРХН	+	10-32	+	1ExibIICT6X	4-20 мА, реле (250В; 1,0А), RS485, HART	7.5	200125315	4
ДАХ-М-07	-	12-28	-	0ExdiaIICT6X	4-20 мА	0.8	20560180	2
ДАХ-М-07Н	-	12-28	-	0ExdiaIICT6X	4-20 мА	0.8	20560180	2

Таблица №6

Обозначение	Условное	Условное наименование конструктивных исполнений газоанализаторов
газоанализаторов	наименование групп конструктивных исполнений газоанализаторов
ИБЯЛ.413412.005	ДАХ-М-01	ДАХ-М-01-АА-ВВВВ
ИБЯЛ.413412.005-02	ДАХ-М-03	ДАХ-М-03-АА-ВВВВ
ИБЯЛ.413412.005-03	ДАХ-М-04	ДАХ-М-04-АА-ВВВВ
ИБЯЛ.413412.005-04	ДАХ-М-05	ДАХ-М-05-АА-ВВВВ
ИБЯЛ.413412.005-05	ДАХ-М-06	ДАХ-М-06-АА-ВВВВ
ИБЯЛ.413412.005-06	ДАХ-М-05 Х	ДАХ-М-05 Х-АА-ВВВВ
ИБЯЛ.413412.005-07	ДАХ-М-05ХН	ДАХ-М-05 ХН-АА-ВВВВ
ИБЯЛ.413412.005-08	ДАХ-М-06ТР	ДАХ-М-06ТР-АА-ВВВВ
ИБЯЛ.413412.005-09	ДАХ-М-06ТРХ	ДАХ-М-06ТРХ-АА-ВВВВ
ИБЯЛ.413412.005-10	ДАХ-М-06ТРХН	ДАХ-М-06ТРХН-АА-ВВВВ
ИБЯЛ.413412.005-11	ДАХ-М-07	ДАХ-М-07-АА-ВВВВ
ИБЯЛ.413412.005-12	ДАХ-М-07Н	ДАХ-М-07Н-АА-ВВВВ
Примечание:
1 АА - химическая формула определяемого компонента в соответствии с таблицей 1.4.
2 ВВВВ - верхний предел диапазона измерений газоанализаторов в соответствии с таблицей 1.4.

Таблица №7

Диапазон температуры окружающей среды
для ДАХ-М-06-О2-2	от минус 20 до плюс 45 °С
для ДАХ-М-05ХН/-06ТРХН	рабочий от минус 40 до плюс 50 °С
для ДАХ-М-05ХН/-06ТРХН	предельный рабочий - от минус 60* до плюс 50 °С
для ДАХ-М-07Н	рабочий - от минус 40 до плюс 50 °С
для ДАХ-М-07Н	предельный рабочий - от минус 50[1] до плюс 50 °С
остальные газоанализаторы	от минус 40 до плюс 50 °С.
Диапазон атмосферного давления	от 84,0 до 106,7 кПа
Диапазон атмосферного давления	от 630 до 800 мм рт. ст
Диапазон относительной влажности воздуха	от 30 до 95 % при температуре 35 °С
Диапазон относительной влажности воздуха	при более низких температурах без конденсации влаги
Содержание пыли не более	10^-2 г/м³
Производственная вибрация с частотой	от 10 до 55 Гц и амплитудой не более 0,35 мм
Рабочее положение вертикальное, угол наклона в любом направлении не более 20°. A20

Таблица №8

Для газоанализаторов ДАХ-М-01/-03/-04/-05/-05Х/-05ХН/-06/-06ТР/-06ТРХ/-06ТРХН/-07/-07Н

Условное наименование газоанализаторов	Единица физической величины	Диапазон измерений	Диапазон показаний
ДАХ-М-ХХ-СО-200	массовая концентрация, мг/м³	от 0 до 200	от 0 до 200
ДАХ-М-ХХ-СО-1500	массовая концентрация, мг/м³	от 0 до 1500	от 0 до 1500
ДАХ-М-ХХ-Н₂S-40	массовая концентрация, мг/м³	от 0 до 40	от 0 до 40
ДАХ-М-ХХ-S0₂ -20	массовая концентрация, мг/м³	от 0 до 20	от 0 до 20
ДАХ-М-ХХ-С1₂-25	массовая концентрация, мг/м³	от 0 до 25	от 0 до 25
ДАХ-М-ХХ-NH₃ -600	массовая концентрация, мг/м³	от 0 до 600	от 0 до 600
ДАХ-М-ХХ-NH₃ -2000	массовая концентрация, мг/м³	от 0 до 2000	от 0 до 2000
ДАХ-М-ХХ-0₂-30	объемная доля, %	от 0 до 30	от 0 до 30
ДАХ-М-ХХ-NO₂-10	массовая концентрация, мг/м³	от 0 до 10	от 0 до 10
ДАХ-М-ХХ-HC1-30	массовая концентрация, мг/м³	от 0 до 30	от 0 до 30
ДАХ-М-ХХ-RSH-5	массовая концентрация, мг/м³	от 0 до 5	от 0 до 5
ДАХ-М-ХХ-СL₂-50	массовая концентрация, мг/м³	от 0 до 50	от 0 до 50
ДАХ-М-ХХ-O₂-10	объемная доля, %	от 0 до 10	от 0 до 10
ДАХ-М-ХХ-N₂O₄-20	массовая концентрация, мг/м³	от 0 до 20	от 0 до 20
ДАХ-М-06-O₂-25	объемная доля, %	от 0 до 25	от 0 до 25
ДАХ-М-ХХ-NO-100	объемная доля, мил -1	от 0 до 100	от 0 до 100
ДАХ-М-ХХ-NO-200	массовая концентрация, мг/м³	от 0 до 200	от 0 до 200

Таблица №9

Условное наименование газоанализаторов	Единица физической величины	Диапазон измерений	Диапазон показаний
ДАХ-М-ХХ-СО-500	массовая концентрация, мг/м³	от 0 до 500	от 0 до 500
ДАХ-М-ХХ-СО-2000	массовая концентрация, мг/м³	от 0 до 2000	от 0 до 2000
ДАХ-М-ХХ-СО-5000	массовая концентрация, мг/м³	от 0 до 5000	от 0 до 5000
ДАХ-М-ХХ-NO-200	массовая концентрация, мг/м³	от 0 до 200	от 0 до 200
ДАХ-М-ХХ-NO-2000	массовая концентрация, мг/м³	от 0 до 2000	от 0 до 2000
ДАХ-М-ХХ-NO-0,4	объемная доля, %	от 0 до 0.4	от 0 до 0.4
ДАХ-М-ХХ-NO₂-100	массовая концентрация, мг/м³	от 0 до 100	от 0 до 100
ДАХ-М-ХХ-NO₂-200	массовая концентрация, мг/м³	от 0 до 200	от 0 до 200
ДАХ-М-ХХ-NO₂-500	массовая концентрация, мг/м³	от 0 до 500	от 0 до 500
ДАХ-М-ХХ-NO₂-3000	массовая концентрация, мг/м³	от 0 до 3000	от 0 до 3000
ДАХ-М-ХХ-SO₂-40	массовая концентрация, мг/м³	от 0 до 40	от 0 до 40
ДАХ-М-ХХ-SO₂-200	массовая концентрация, мг/м³	от 0 до 200	от 0 до 200
ДАХ-М-ХХ-SO₂-3000	массовая концентрация, мг/м³	от 0 до 3000	от 0 до 3000
ДАХ-М-06-O₂-21	объемная доля, %	от 0 до 21	от 0 до 21

Таблица №10

Исполнение газоанализатора	Наличие исполнительных устройств (реле)	Напряжение питания, В	Цифровая индикация	Взрывозащита	Тип выходного сигнала	Мощность, потребляемая газоанализаторами, Вт, не более	Габаритные размеры газоанализаторов, мм, не более:	Масса газоанализаторов не более ,кг
ДАХ-М-01	-	10-24	+	1ExibIICT6X	4-20 мА	2	18060155	2
ДАХ-М-03	-	10-16	-	1ExibIICT6X	4-20 мА	2	18060155	2
ДАХ-М-04	-	10-16	-	1ExibIICT6X	4-20 мА	2	18060155	2
ДАХ-М-05	-	10-32	+	1ExibIICT6X	4-20 мА	2	200125315	4
ДАХ-М-05Х	-	10-32	+	1ExibIICT6X	4-20 мА, HART	2	200125315	4
ДАХ-М-05ХН	-	10-32	+	1ExibIICT6X	4-20 мА, HART	7.5	200125315	4
ДАХ-М-06	-	10-32	+	1ExibIICT6X	RS485	2	200125315	4
ДАХ-М-06ТР	+	10-32	+	1ExibIICT6X	4-20 мА, реле (250В; 1,0А), RS485	3.5	200125315	4
ДАХ-М-06ТРХ	+	10-32	+	1ExibIICT6X	4-20 мА, реле (250В; 1,0А), RS485, HART	3.5	200125315	4
ДАХ-М-06ТРХН	+	10-32	+	1ExibIICT6X	4-20 мА, реле (250В; 1,0А), RS485, HART	7.5	200125315	4
ДАХ-М-07	-	12-28	-	0ExdiaIICT6X	4-20 мА	0.8	20560180	2
ДАХ-М-07Н	-	12-28	-	0ExdiaIICT6X	4-20 мА	0.8	20560180	2

Для питания датчиков-газоанализаторов ДАХ-М используются вторичные блоки питания и связи БПС-21М.

Комплектность изделия можно легко возобновлять, обратившись к нашим операторам.

Отзывы

Нет оценок

Оставить отзыв

Загрузка отзывов...

За дополнительной информацией обращайтесь:

+7 (800) 302-92-25 (звонок по России бесплатный)
+7 (812) 575-54-07
+7 (812) 575-50-81
+7 (812) 575-55-43
+7 (812) 575-57-91
E-mail: info@christmas-plus.ru

Подписывайтесь на наш канал в Рутюбе!
Вы всегда будете в курсе наших последних новостей и сможете наглядно познакомиться с нашей продукцией.

Статьи

Воздух —

23.04.2018

Газоанализаторы

Газоанализаторы - приборы, измеряющие содержание (концентрацию) одного или нескольких компонентов в газовых смесях.
