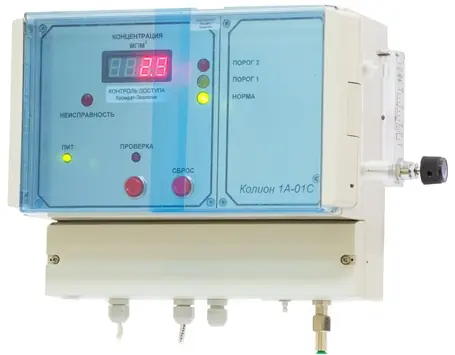

Газоанализатор состоит из двух блоков: блока измерительного (БИ) и блока реле (БР). Газоанализатор устанавливается вне взрывоопасной зоны, либо в зоне В1-Б и соединяется с местом отбора пробы трубопроводом. Газоанализатор может работать самостоятельно или совместно с устройством принудительной подачи пробы ПРУС-1, в состав которого входит огнепреградитель, исключающий передачу взрыва от места установки устройства по трубопроводу к месту отбора пробы. Огнепреградитель имеет маркировку взрывозащиты Ex db IIC Gb U. Удаленный пробоотбор позволяет контролировать загрязненность воздуха при любых, в том числе экстремально низких температурах, а также при наличии в контролируемой зоне веществ с низкой температурой воспламенения (температурный класс Т6).
При совместной работе газоанализатора с устройством ПРУС-1 пробоотбор может осуществляться с расстояния до 50 м. При самостоятельной работе газоанализатора пробоотбор может осуществляться с расстояний не более 10 м от места установки газоанализатора и только из взрывобезопасной зоны.
Газоанализатор работает в циклическом режиме. Измерения производятся 10 с: анализируемый воздух прокачивается через ФИД с помощью встроенного компрессора. В остальное время производится очистка газовых трактов и ФИД, что обеспечивает длительную работу прибора без загрязнения.
Газоанализатор имеет световую сигнализацию о превышении измеряемой концентрацией заданных пороговых значений. Для коммутации исполнительных устройств газоанализатор имеет реле.
|
Принцип измерения |
Фотоионизационный |
|
Отбор пробы |
Принудительный |
|
Диапазон измерения, мг/м3 |
или 0 – 2000 |
|
Основная погрешность, % приведенная относительная |
±15 0 - 10 мг/м3 10 - 2000 мг/м3 |
|
Диапазон сигнализации, мг/м3 |
От 10 до 2000 |
|
Сигнализация |
2 или 3 порога, световая, релейные сигналы |
|
Реле |
Коммутируемый ток3 А, 220 В |
|
Габаритные размеры, мм |
300 х 250 х 150 |
|
Масса, кг |
4 |
|
Степень защиты корпуса |
IP44 |
|
Рабочие условия эксплуатации: температура окружающей среды, °С относительная влажность, % |
От 5 до 45 От 10 до 95 (неконденсируемая) |
|
Питание |
220 В, 50 Гц |
|
Выходные сигналы |
Цифровая индикация, «сухие» контакты реле, токовый выход 4-20 мА |
|
Межповерочный интервал, мес |
12 |
|
Гарантийный срок, мес |
24 |
