Штативный прибор Васильева ШПВ

В зависимости от степени увлажнения глинистые (связные) грунты могут находиться в твердом, пластичном или текучем состоянии. Переход грунта из одного состояния в другое с изменением влажности обычно происходит скачкообразно и характеризует изменение степени устойчивости грунта под нагрузкой. Поэтому влажность, соответствующая резким переходам грунта и: одного состояния в другое, называется характерной влажностью, которая является одной из наиболее важных характеристик грунта.

Пластичность грунта
Пластичностью грунта называется его способность деформироваться по действием внешнего давления без разрыва сплошности массы и сохранять приданную форму после прекращения деформирующего усилия.

Для установления способности грунта принимать пластичное состояние определяют влажность, характеризующую границы пластичного состояния грунта текучести и раскатывания.

Граница текучести характеризует влажность, при которой грунт из пластичного состояния переходит в полужидкое — текучее. При этой влажности связь между частицами нарушается благодаря наличию свободной воды, вследствие чего частицы грунта легко смещаются и разъединяются. В результате этого сцепление между частицами становится незначительным и грунт теряет свою устойчивость.

Граница раскатывания соответствует влажности, при которой грунт находится на границе перехода из твердого состояния в пластичное. При дальнейшем увеличении влажности грунт становится пластичным и начинает терять свою устойчивость под нагрузкой.
Границу текучести и границу раскатывания называют также верхним и нижним пределами пластичности.

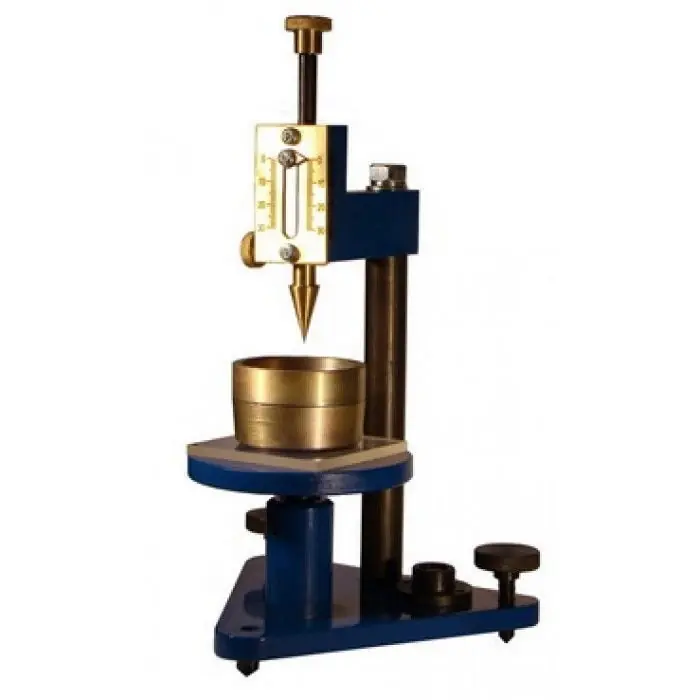

Прибор, предназначенный для лабораторного определения пределов пластичности связанных грунтов — Штативный прибор Васильева ШПВ.
С его помощью определяют границу пластичности и границу раскатывания (по ГОСТ 5180-15 «Грунты. Методы лабораторного определения физических характеристик») по методике П.О. Бойченко.

Полученные при помощи прибора результаты испытаний аналогичны полученным по ГОСТ 5180-15 для соответствующих показателей.

КОМПЛЕКТ ПОСТАВКИ

• прибор ШПВ 1 шт.;
• режущее кольцо 3 шт.;
• насадка на режущее кольцо 3 шт.;
• пластина диаметром 90 мм 3 шт.;
• паспорт и руководство по эксплуатации 1 шт.
