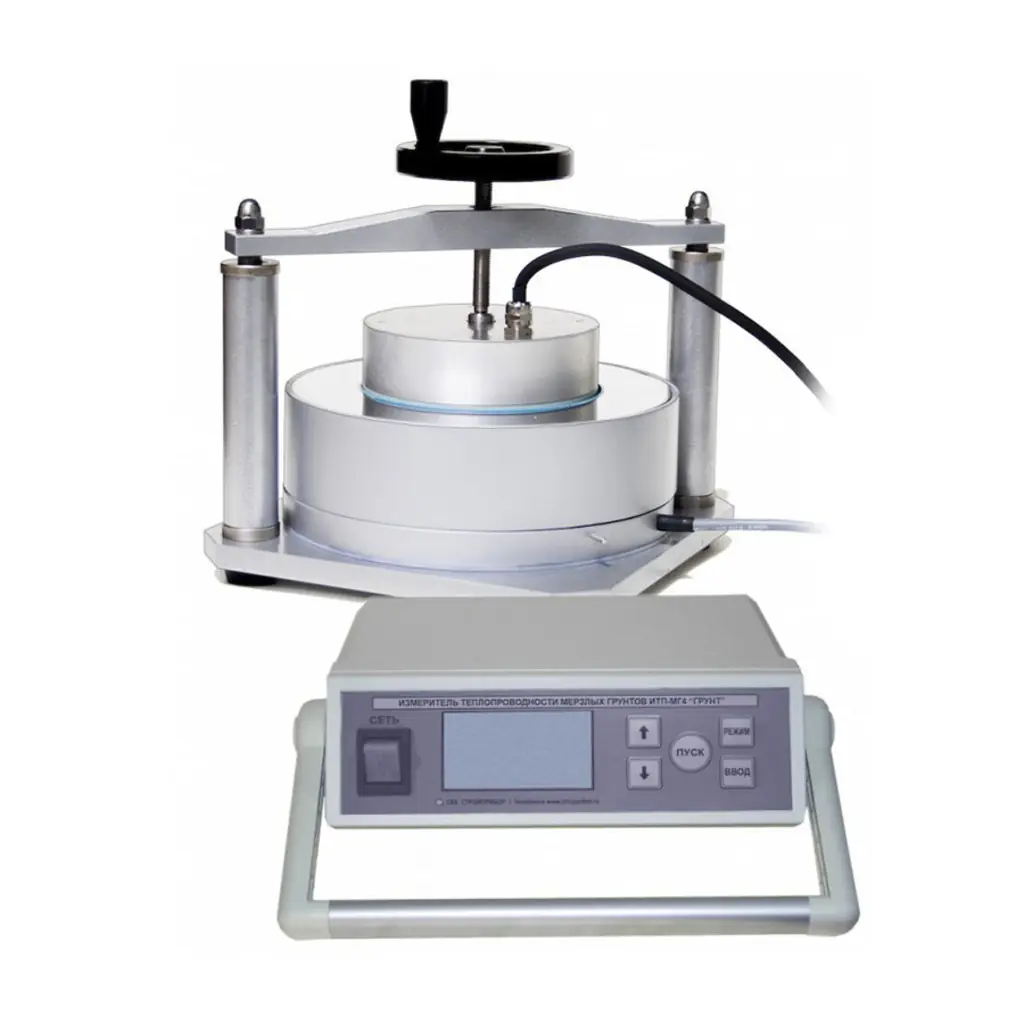

Прибор состоит из блока управления с дисплеем и термоконтейнера, помещаемого в морозильную камеру (приобретается отдельно) для промораживания образца грунта и поддержания стационарного теплового режима.
Термоконтейнер состоит из нижней и верхней термоплит, нагрузочного устройства и датчиков для измерения температур, теплового потока и силы.
В состав прибора входят:
- регулятор холодильной камеры (РХ);
- блок вентиляторов;
- обойма из оргстекла, для установки испытуемого образца;
- обойма из оргстекла с металлическим дном;
- калибровочный образец (КО);
- сетевой блок питания;
- кабель РХ;
- кабель USB;
- USB-флеш-накопитель с программным обеспечением.
ИТП-МГ4 «Грунт» позволяет задавать необходимое давление на образец мерзлого грунта и определять его теплопроводность в автоматическом режиме при средней температуре от -20°С до +2°С, обеспечивая поддержание заданной разницы температур нижней и верхней термоплит в диапазоне от 0 до 5°С.
Прибор имеет режим непрерывной регистрации процесса испытаний образца грунта, энергонезависимую память на 500 результатов испытаний, промаркированных датой и временем измерения, часы реального времени и режим передачи данных на ПК по USB интерфейсу.
Область применения – строительная индустрия, научно-исследовательские и строительные лаборатории.
ПРИНЦИП РАБОТЫ
Принцип работы прибора основан на создании стационарного теплового потока, проходящего через плоский образец определенной толщины перпендикулярно к его лицевым граням, измерении плотности теплового потока, измерении толщины образца и температуры противоположных лицевых граней.
Конструктивно прибор состоит из двух основных блоков, блока управления и термоконтейнера. Блок управления регулирует температуру нижней термоплиты и стационарной холодильной камеры в зависимости от температуры верхней термоплиты. Питание блока управления осуществляется от сети переменного тока.
КОМПЛЕКТ ПОСТАВКИ
- Блок управленияТермоконтейнер
- Блок вентиляторов
- Морозильная камера (по спецзаказу)
- Регулятор холодильной камеры
- Обойма для образца грунта
- Обойма с металлическим дном для сыпучих образцов
- Калибровочный образец
- Кабель связи с ПК
- Программное обеспечение
- Руководство по эксплуатации
- Упаковочная тара
|
Характеристика |
Значение |
|
Диапазон измерений теплопроводности, Вт/(м×К) |
0,15 – 3,0 |
|
Пределы допускаемой относительной погрешности измерения теплопроводности, % |
± 6,0 |
|
Диапазон регулирования силы нагружения образца, Н |
0 – 50 |
|
Диапазон регулирования температуры, °С |
|
|
− верхней термоплиты |
от -21,5 до 1 |
|
− нижней термоплиты |
от -19,5 до 4 |
|
Напряжение питания переменного тока, В |
220±22 |
|
Частота, Гц |
50 |
|
Потребляемый ток, мА |
250 |
|
Время измерений одного образца, час |
20 |
|
Масса, кг: |
|
|
− блока управления |
1,5 |
|
− термоконтейнера |
6,6 |
|
Габаритные размеры, мм |
|
|
− блока управления |
270×230×100 |
|
− термоконтейнера |
230×230×350 |
|
− обоймы для установки испытуемого образца |
ø100×30 |
|
Средняя наработка на отказ, ч |
2000 |
|
Средний срок службы, лет |
10 |
|
Рабочие условия измерений: |
|
|
− температура окружающего воздуха |
от 15°С до 25°С |
|
− относительная влажность воздуха |
от 30% до 80% |
|
Гарантийный срок эксплуатации |
18 месяцев |
