Метод заключается в установлении зависимости плотности сухого грунта от его влажности при уплотнении образцов грунта с постоянной работой уплотнения и последовательным увеличением влажности.
Прибор обеспечивает одновременное испытание двух образцов грунта в полуавтоматическом режиме. Оснащен механизмом подъема и сброса грузов, счетчиком числа ударов, клавиатурой для ввода исходных данных и цифровым дисплеем.
Область применения – предприятия строительной индустрии, строительные испытательные лаборатории.
ПРИНЦИП РАБОТЫ
Принцип работы прибора заключается в автоматическом подъеме и сбросе грузов на уплотняемый материал с постоянной высоты, с автоматическим отсчетом количества ударов
КОНСТРУКЦИЯ

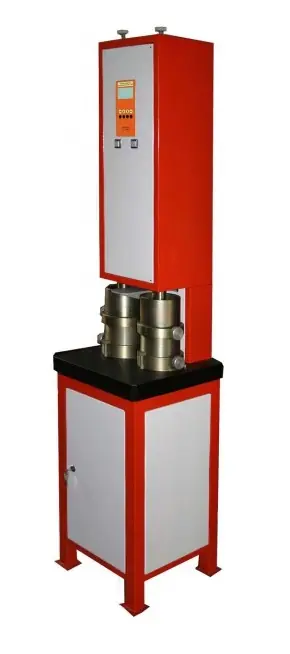

Конструктивно прибор выполнен в виде двух блоков: тумбы с плитой основания и закрепленного над ней корпуса со встроенным блоком управления, электроприводом и механизмом подъема грузов.
КОМПЛЕКТ ПОСТАВКИ
- Прибор ПСУ-МГ4
- Сетевой кабель
- Форма с насадкой (2 шт.)
- Руководство по эксплуатации
- Паспорт
- Упаковочная тара
|

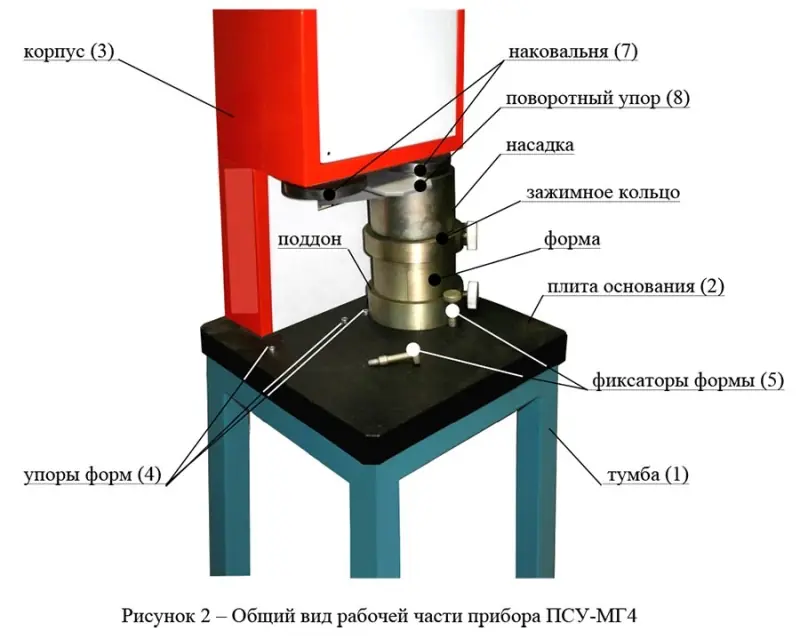

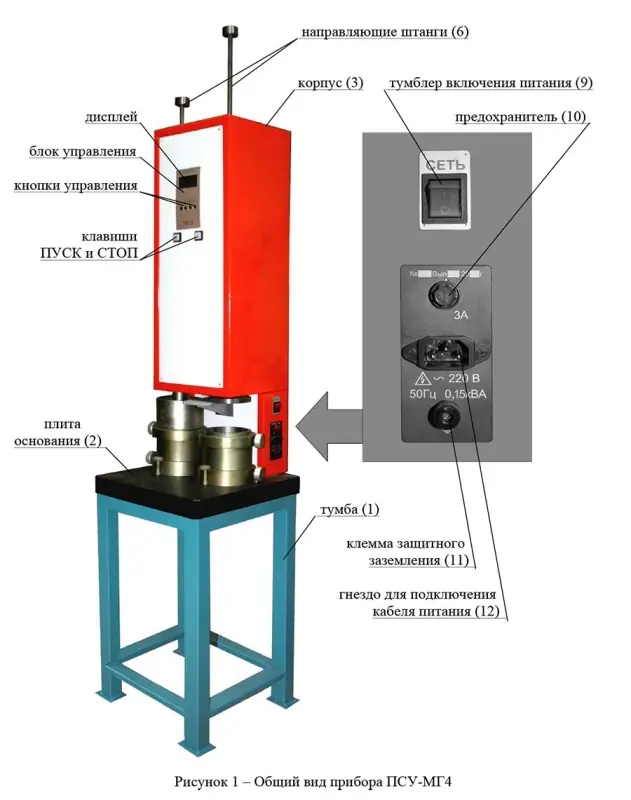

Прибор состоит из тумбы (1), плиты основания (2) и корпуса (3). На плите основания (2) размещены упоры форм (4) (по два для каждой формы) и съемные фиксаторы форм (5). В корпусе (3) размещен электрический привод, механизм подъема грузов и конечные выключатели, а также направляющие штанги (6) с грузами, наковальней (7) и поворотный упор (8). На правой боковой панели корпуса (3) размещены: тумблер включения питания (9), предохранитель (10), клемма защитного заземления (11) и гнездо для подключения кабеля питания 220 В/50 Гц (12). На лицевой панели корпуса (3) размещены: ЖК-дисплей, шесть клавиш управления – РЕЖИМ, ВВОД, ↑ и ↓, «СТОП» и «ПУСК». |
|
Характеристика |
Значение |
|
Количество воспроизводимых ударов |
40 |
|
Масса падающего груза, г |
2500 ± 25 |
|
Высота падения груза, мм |
300 ± 3 |
|
Диаметр наковальни, мм |
99,8 – 0,2 |
|
Высота формы для образца грунта, мм |
127,4 ± 0,2 |
|
Внутренний диаметр формы для образца грунта, мм |
100,0 + 0,3 |
|
Количество одновременно испытуемых образцов, шт. |
2 |
|
Масса плиты основания, кг, не менее |
50 |
|
Питание установки от сети переменного тока: |
|
|
− напряжение, В |
220±11 |
|
− частота, Гц |
50 ± 2 |
|
Потребляемая мощность, Вт, не более |
150 |
|
Габаритные размеры (Д×Ш×В), мм, не более |
365×385×1750 |
|
Масса, кг, не более |
125 |
|
Средний срок службы, лет, не менее |
10 |
|
Условия эксплуатации: |
|
|
− температура окружающего воздуха |
от 10 °С до 40 °С |
|
− относительная влажность воздуха |
до 80 % |
|
− атмосферное давление |
от 84,0 до 106,7 кПа |
|
Гарантийный срок эксплуатации |
18 месяцев |
