Принцип работы прибора основан на реализации методики определения числа падения по ГОСТ 27676-88, ГОСТ 30498-97, согласно которой, перемешанная водная суспензия из навески молотого зерна или муки в двух вискозиметрических пробирках помещается в кипящую водяную баню. С этого момента начинается отсчет времени для определения числа падения.
Первые 5 с пробирки прогреваются в водяной бане и находящаяся в них суспензия клейстеризуется. Затем в течение 55 сек. содержимое перемешивается шток-мешалками.
На шестидесятой секунде шток-мешалки останавливаются в верхнем положении, освобождаются из захватов и под собственным весом опускаются вниз.
Длительность падения шток-мешалок на заданную глубину зависит от вязкости клейстера, который разжижается за счет активности альфа-амилазы.
Для каждой из двух пробирок измеряются интервалы времени Т1 и Т2 от момента опускания их в водяную баню до окончания падения соответствующих шток-мешалок на заданную глубину. Отклонение интервалов времени Т1 и Т2 не должно превышать 10 % от их среднего арифметического значения. В этом случае среднее арифметическое значение интервалов времени, выраженное в секундах, принимается за «число падения».
Результаты измерений отображаются на двух трехразрядных цифровых индикаторах измерения интервалов времени.
Особенности исполнение прибора

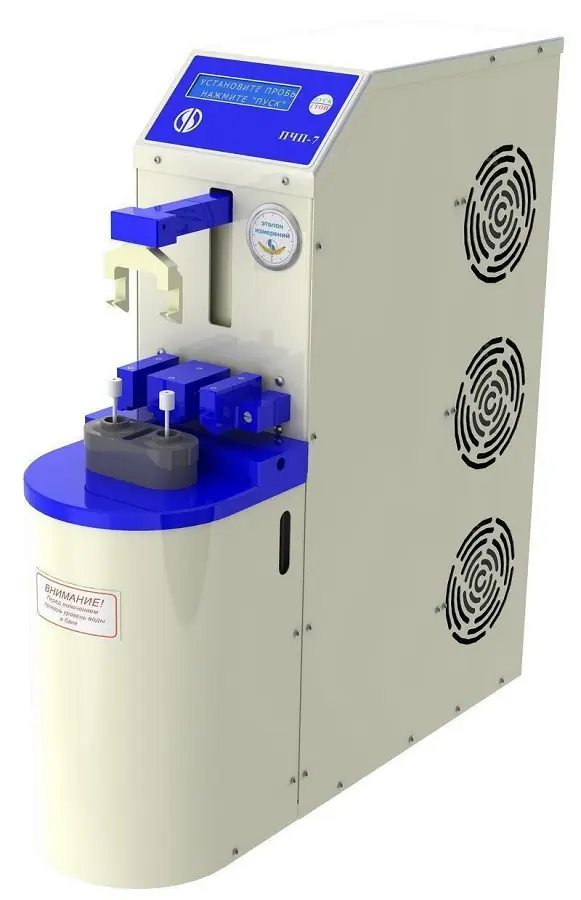

Существенное отличие прибора ПЧП-7 от аналогов – встроенная система охлаждения, не требующая подключения к источнику воды и сливу, что позволяют экономить воду в объемах до 1000 литров в день и делает прибор автономным в условиях сельскохозяйственных и метрологических лабораторий.
В приборе ПЧП-7 внедрена система управления одной кнопкой «ПУСК/СТОП», избавляющая пользователя от выполнения лишних операций во время работы. Автоматизация всех функций в аппаратах данного типа применена впервые, и позволяет прерывать и возобновлять работу прибора на любом этапе проведения измерений.
Жидкокристаллический монитор ПЧП-7 отображает всю необходимую для пользователя информацию: температуру воды в водяной бане в режиме нагрева, режимы работы программы и инструкции по операциям.
Кроме того, такие режимы как: «Начало работы», «Прерывание режима», «Большой разброс» и «Результат», сопровождаются соответствующими звуковыми сигналами.
Приборы для определения числа падения ПЧП-7 используют технологию «Эталон измерений», каждый прибор проходит испытания по ГОСТ 30498, поверку на соответствие метрологическим характеристикам, и настраивается по единому эталонному образцу.
Приборы ПЧП-7 имеет сертификат РОСТЕСТа, и используется институтом зерна для определения эталонной муки.
Поверка
Поверка прибора проводится по методике поверки МП РТ 2015-2013 «Приборы для определения числа падения ПЧП-3», утвержденной ГЦИ СИ ФБУ «РОСТЕСТ-Москва» 09 декабря 2013 г.
- Штангенциркуль ШЦ1-125;
- Штангенглубиномер ШГ-250;
- Микрометр рычажный МР25;
- Нутромер НИ18-50-1;
- Секундомер СОСпр-2а;
- Весы лабораторные электронные AF-R220E № Госреестра 21524-01.
Сведения о методах измерений
Методика измерений прибором приведена в разделе VIII «Порядок работы» Паспорта «Прибор для определения числа падения ПЧП-3».
- ТУ 4215-029-88425664-2013 «Прибор для определения числа падения ПЧП-3»;
- ГОСТ 30498-97 «Зерновые культуры. Определение числа падения»;
- ГОСТ 27676-88 «Зерно и продукты его переработки. Метод определения числа падения».
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а так же иных объектов установленным законодательством Российской Федерации обязательным требованиям.
|
Номер по Госреестру |
14814-14 |
|
Класс СИ |
31.02 |
|
Год регистрации |
2014 |
|
Информация о поверке |
МП РТ 2015-2013 |
|
Периодичность поверки |
1 год |
|
Объем дистиллированной воды, заливаемой в водяную баню, л. |
3,5±0,5 |
|
Расход водопроводной воды для охлаждения крышки, |
2 |
|
Максимально потребляемая мощность кВт |
2 |
|
Электропитание однофазная сеть, В, Гц |
220, |
|
Габаритные размеры,(длина*ширина*высота), мм. |
550х170х600 |
|
Вес не более, кг. |
30 |
|
Диапазон измерений числа падения |
60-900 |
|
Диапазон измерений интервалов времени, с |
0-900 |
|
Дискретность измерений интервалов времени, с |
1 |
|
Пределы допускаемого отклонения интервалов времени Т1 и Т2 от их среднего арифметического значения, %, не более |
±10 |
|
Частота колебаний шток - мешалок, Гц |
2,0±0,2 |
|
Температура в водяной бане, °С |
100,0±0,5 |
|
Высота падения шток - мешалок, мм. |
68±1 |
|
Масса каждой шток - мешалки ( без направляющих втулок ), г. |
25,00±0,05 |
|
Размеры шток-мешалки, мм: высота, мм диаметр, мм. |
25420±0,01 |
|
Размеры вискозиметрических пробирок, мм: |
21,00±0,02 220±0,3 |
|
Время нагрева воды в бане до температуры (100,0±0,5) °С, при исходной температуре воды не менее 18 °С, мин, |
30 |
|
Основной комплект поставки |
Кол-во |
| Блок управления | 1 |
|
Блок электромеханического привода (с блоком управления и монитором) |
1 |
|
Шток-мешалка |
2 |
|
Кассета |
1 |
|
Подставка для кассеты |
1 |
|
Шток (поверочный) |
1 |
|
Пробка для пробирки вискозиметрической |
2 |
|
Пробирка |
4 |
|
Пробка для пробирки |
2 |
|
Шланг ПВХ 0,8 мм (2 м) |
2 |
|
Ерш для мытья пробирок |
2 |
|
Пипетка прямого градуирования на 25 мл. |
1 |
|
Комплект запасных частей и принадлежностей ЗИП |
||
|
0100.481.021 ТУ |
Вставка плавкая ВПБ6-13 |
1 |
|
0100.481.021 ТУ |
Вставка плавкая ВПБ2Б-1В |
2 |
|
ГОСТ 16983-80 |
Ключ гаечный комбинированный 24х24 |
1 |
|
Эксплуатационные документы |
||
|
БФАС.415119.001 |
Паспорт |
1 |
|
МП РТ 2015-2013 |
Методика поверки |
|
- ТУ 25-2021.003-88 Термометр ТЛ-2 - 1 шт.
- И66.150.118 Подставка для 20 пробирок - 1 шт.
