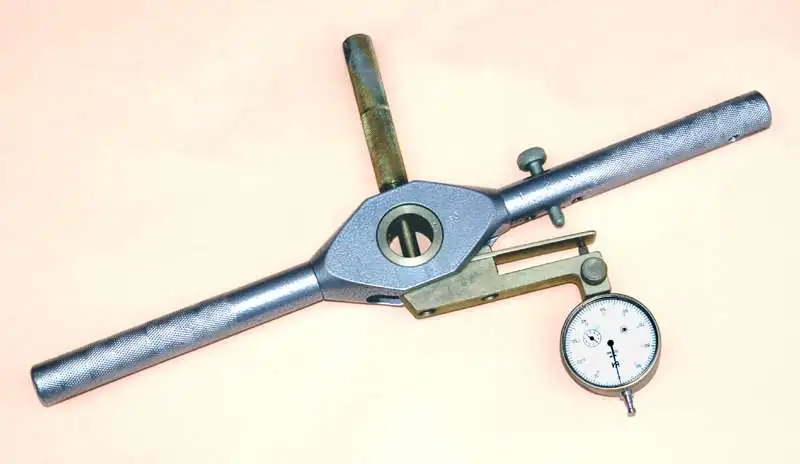

Сдвигомер-крыльчатка

Сдвигомер-крыльчатка – приспособление для испытания грунтов на сдвиг, прочность и деформируемость в полевых и стационарных условиях методом вращательного среза.

Метод вращательного среза применяется для определения: сопротивления сдвигу грунтов естественного и нарушенного сложения, показателя структурной прочности грунта в массиве, однородности свойств залежи по площади и по глубине и сравнительной оценки состояния и свойств грунта.

Для глинистых грунтов текучей и мягкопластичной консистенции, торфяных отложений, рыхлых песков в связи со сложностью отбора образца ненарушенной структуры испытание на сдвиг лопастными приборами в скважине является наиболее достоверным методом определения прочностных свойств. Сдвигомер-крыльчатка служит для определения удельного сцепления и сопротивления сдвигу грунтов такого типа.


Сдвигомер-крыльчатка предназначен для испытаний слабых грунтов по ГОСТ 20276.5-2020 («Грунты. Метод вращательного среза») и позволяет определить сопротивление грунта срезу t max, МПа. Опыт осуществляется путем установления максимального крутящего момента при вращении четырехлопастной крыльчатки, погруженной в массив грунта.

По результатам испытания грунтов методом вращательного среза определяется также показатель структурной прочности грунтов в массиве, выявляется однородность свойств грунтов по площади и глубине, производится сравнительная оценка состояния и свойств грунтов.

Испытание вращательным срезом проводят в условиях практического отсутствия дренирования путём приложения горизонтальной касательной нагрузки и смещения грунта по цилиндрической поверхности, образуемой вращением крыльчатки.

Условия применения метода вращательного среза предусмотрено два способа проведения испытаний:

• при вдавливании сдвигомера с забоя буровой скважины;
• при вдавливании сдвигомера в массив грунта с поверхности.

Градуировка сдвигомера выполняется изготовителем.
Результаты испытаний могут быть обработаны в программе Impeller (входит в состав комплекта) и оформлены в виде «Журнала испытания грунта методом вращательного среза» по ГОСТ 20276.5-2020.

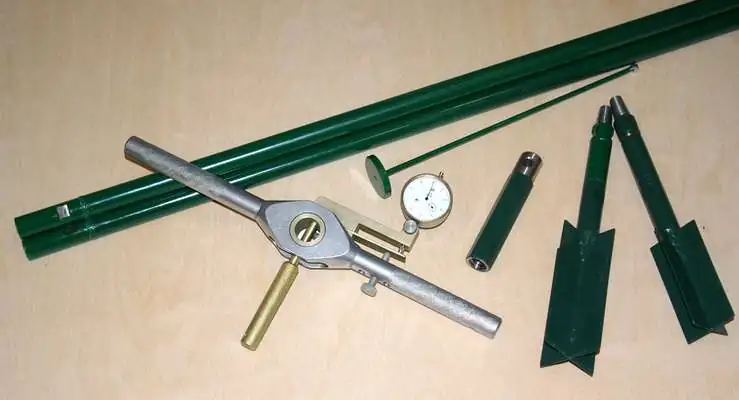

Комплект поставки сдвигомера-крыльчатки:
Технические характеристики
