Предназначен для качественной и количественной оценки коррозионной агрессивности грунта по отношению к стали в местах укладки подземных сооружений, в частности стальных трубопроводов, в соответствии с ГОСТ 9.602-2005 «Сооружения подземные и общие требования к защите от коррозии».
Подробности
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Сроки поставки уточняйте у менеджера.
Прибор определяет удельное сопротивление грунта и среднюю плотность тока катодной защиты углеродистой и низколегированной стали на основании анализа образцов грунта, помещенного в электродные ячейки. Дополнительно определяется величина защитного потенциала (потенциала коррозии) проб грунта.
Прибор обладает широким диапазоном измерений.
Выполнение измерительных процедур анализа проб грунта осуществляется автоматически.
Анализатор активности грунта АКАГ® выполнен согласно ТУ 4081-037-12719185-2013.

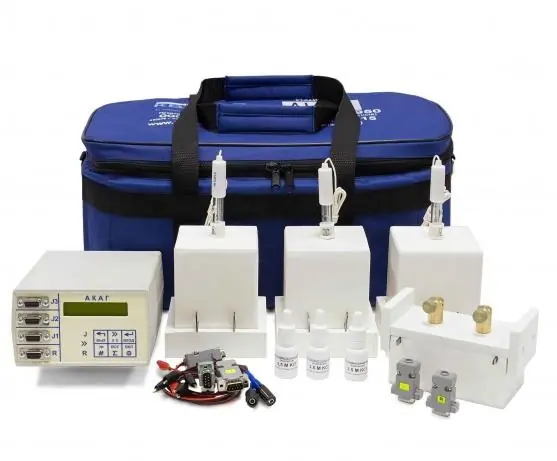

Состав изделия и комплект поставки:
Прибор обладает широким диапазоном измерений.
Выполнение измерительных процедур анализа проб грунта осуществляется автоматически.
Анализатор активности грунта АКАГ® выполнен согласно ТУ 4081-037-12719185-2013.
Состав изделия и комплект поставки:
- анализатор грунта АКАГ® − 1 шт.;
- ячейка для определения удельного сопротивления грунта УС − 1 шт.;
- стальные пластинчатые электроды (50х45 мм) − 2 шт.;
- уплотнитель грунта с направляющими − 1 шт.;
- ячейка для определения плотности катодного тока ПКТ − 3 шт.;
- крышка ячейки для определения плотности катодного тока − 3 шт.;
- стальные пластинчатые электроды (50×20 мм) − 6 шт.;
- штекер с проводами и двумя зажимами для измерения УС (маркировка «R») − 1 шт.;
- штыревые медные электроды − 2 шт.;
- штекер с проводами и гнездом подключения электрода сравнения для измерения ПКТ (маркировка «J») − 3 шт.;
- эквивалент нагрузки УС (штекер с маркировкой «R») −1 шт.;
- эквивалент нагрузки ПКТ (штекер с маркировкой «J») − 1 шт.;
- электрод сравнения типа Эср-10103 со штекером 4 мм* − 3 шт.;
- блок питания сетевой c постоянным напряжением 9-12В, 0.3А (штекер DC 5.5/2.5 mm) − 1 шт.;
- паспорт, техническое описание и руководство по эксплуатации − 1 шт.;
- футляр − 1 шт.
| 1. | Значения погрешностей соответствуют | погрешностям работы прибора при температуре воздуха от +15 до +35°С при относительной влажности воздуха не более 80% (без учета дополнительной погрешности геометрии электродных ячеек) после предварительного прогрева во включенном состоянии не менее 5 мин. |
| 2. | Предел измерения удельного сопротивления грунта | 999 Ом*м с разрешением 1 Ом*м (разрешение равно 1 ед. мл. разр.) |
| 3. | Погрешность измерения удельного сопротивления (УС) | не более ±2% от измеренного значения плюс 1 ед. мл. разр. (0,1 Ом*м) |
| 4. | Продолжительность анализа УС грунта | не более 10 сек. |
| 5. | Предел определения плотности катодного тока (ПКТ) | 500 мА/м2 с разрешением 0,1 мА/м2 (1 ед. мл. разр.) |
| 6. | Погрешность измерения ПКТ анализатором активности грунта | не более ±3% от измеренного значения плюс 1 ед. мл. разр. (0,1 мА*м2) |
| 7. | Определение ПКТ производится одновременно в одной, двух или трех ячейках. Продолжительность анализа плотности катодного тока с учетом предварительной выдержки электрода сравнения | не более 45 мин. (анализатор предусматривает режим ускоренных измерений ПКТ за время не более 10 мин.) |
| 8. | Входное сопротивление анализатора при измерении напряжений | не менее 1 МОм |
| 9. | Прибор отображает в цифровом виде | значение измеренного УС, мгновенные и средние значения потенциалов электродов сравнения относительно рабочих, мгновенные и средние значения ПКТ на каждой измерительной ячейке |
| 10. | Хранение результатов измерений | результаты последних измерений автоматически сохраняются в энергонезависимой памяти |
| 11. | Питание прибора | — от источника постоянного тока с напряжением 9-15В. Средний потребляемый ток составляет не более 60 мА |
| — от сети переменного тока — используется адаптер сети переменного тока 220В в постоянное напряжение с указанными параметрами | ||
| 12. | Условия эксплуатации | — прибор предназначен для эксплуатации внутри лабораторных закрытых помещений |
| — рабочая температура от +15 до +35°С при относительно влажности воздуха не более 80% | ||
| 13. | Продолжительность непрерывной работы анализатора при загруженных ячейках | 8 часов |
| 14. | Габаритные размеры прибора, не более | 140×80×200 мм |
| 15. | Масса прибора, не более | 0,7 кг |
| 16. | Объем ячейки для измерения УСГ | 0,23 дм3 |
| 17. | Объем каждой из трех ячеек для измерения ПКТ | 0,5 дм3 |
