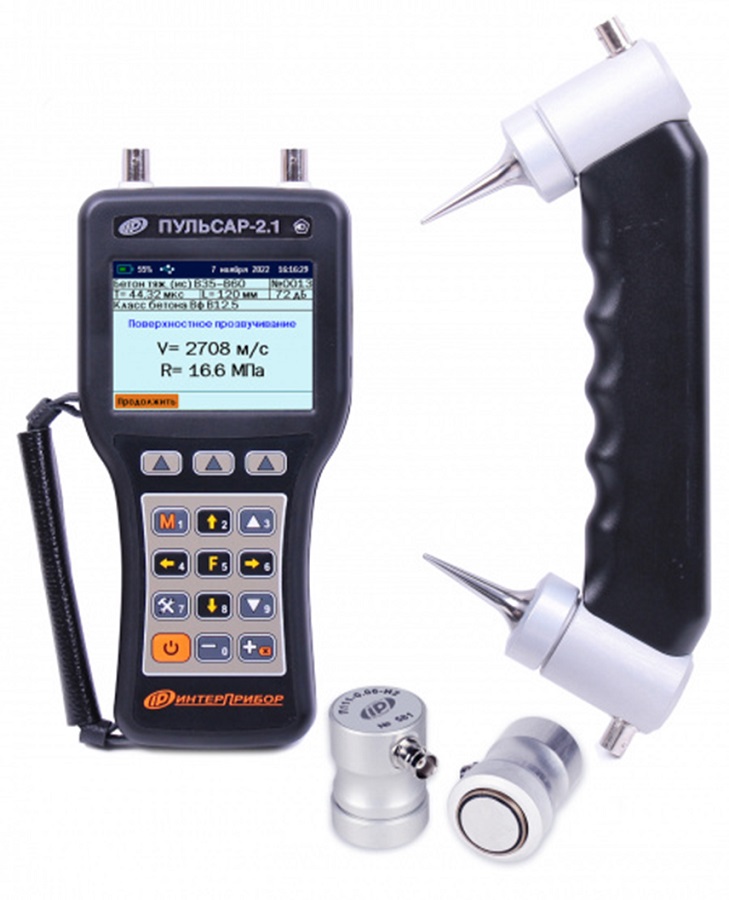

Прибор ПУЛЬСАР-2.1 предназначен для:
- Контроля прочности бетона, его однородности и класса (ГОСТ 17624), кирпича (ГОСТ 24332) и других материалов на основании измерения в них времени и скорости распространения ультразвука
- Обнаружения пустот, трещин и других дефектов, при технологическом контроле и обследовании объектов, измерение глубины поверхностных трещин
- Оценки степени зрелости бетона при монолитном бетонировании
- Определения плотности и модуля упругости материалов, звукового индекса абразивов
- Оценки пористости, трещиноватости и анизотропии материалов
Прибор ПУЛЬСАР 2.1 выпускается в 3-х базовых вариантах:
- Пульсар 2.1 Версия 1
- Пульсар 2.1 Версия 2
- Пульсар 2.1 Версия 3

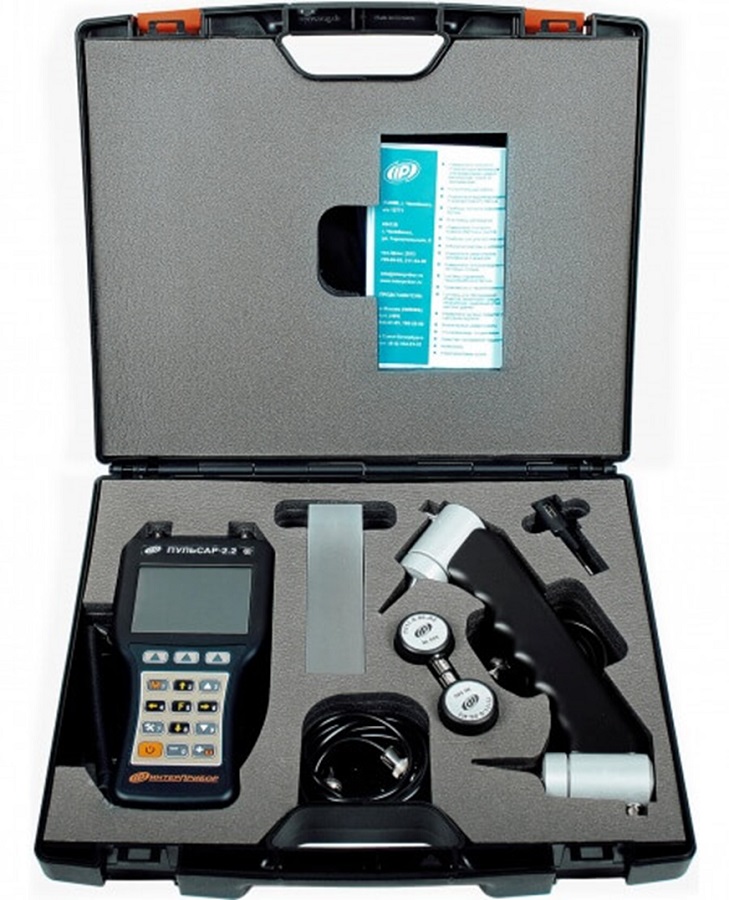

БАЗОВАЯ КОМПЛЕКТАЦИЯ
- Блок электронный, чехол
- Версия 1 — датчики поверхностного прозвучивания П111-0.06-И3
- Версия 2 — датчики сквозного прозвучивания П111-0.06-И2 (2 шт.)
- Версия 3 — датчики поверхностного прозвучивания П111-0.06-И3 и датчики сквозного прозвучивания П111-0.06-И2
- Комплект кабелей (1,5м x 2 шт.)
- Кабель 3 м (версия 2 и 3)
- Контрольный образец-призма, чехол
- Зарядное устройство USB (1А)
- Кабель USB
- Программа связи с ПК на "Flash-визитке" / CD
- Руководство по эксплуатации (с отметкой о поверке)
- Сумка (при комплектации Кейсом не поставляется)
ОСНОВНЫЕ ФУНКЦИИ
- Измерение времени и скорости распространения ультразвука при поверхностном и сквозном прозвучивании
- Формирование результата по автоматически выполняемой серии от 2 до 10 измерений
- Вычисление прочности и класса бетона
- Определение глубины трещины по "российскому" и "английскому" методам
- Вычисление плотности, модуля упругости материалов и звукового индекса материалов по установленным пользователем градуировочным зависимостям
- Универсальные (по рекомендациям ЦНИИОМТП) и индивидуальные градуировочные характеристики для бетона с возможностью задания названий материалов
- До 1000 протоколов контроля с результатами измерений, датой и сведениями об объекте контроля
- Русский и английский язык меню и текстовых сообщений
- USB интерфейс и специализированная сервисная компьютерная программа
ОСОБЕННОСТИ
- Некритичность результатов к силе прижатия датчиков к объекту (патент)
- Благодаря повышенному напряжению возбуждения УЗ-колебаний и улучшенному соотношению «сигнал-шум» ПУЛЬСАР-2.1 работоспособен на больших базах прозвучивания
- Универсальные датчики на излучение и прием с повышенной отдачей
- Датчик поверхностного прозвучивания с фиксированной базой:
– ручка из сверхлегкого и прочного инновационного материала позволяет контролировать объекты с низкой плотностью (низкой скоростью УЗК)
– измерительная база 120 мм, необходимая для градуировки прибора по 100 мм образцам-кубам
– эллиптические износостойкие протекторы для сухого точечного контакта - Герметичные датчики сквозного и поверхностного прозвучивания с разъемами фирмы FISCHER для подводного обследования гидротехнических объектов (опция)
- Яркий цветной 3,5-дюймовый TFT дисплей с высоким разрешением
- Встроенный литиевый аккумулятор большой ёмкости
Сервисная компьютерная программа
- Перенос результатов измерений в ПК
- Архивация, документирование и обработка результатов
- Анализ осциллограммы (А-скана) УЗ сигнала с возможностью уточнения/корректировки метки первого вступления
- Экспорт в Excel, сохранение в текстовый формат для других программ
- Дополнительная программа "Аппроксиматор" для оперативного расчёта градуировочных зависимостей по экспериментальным данным
Диапазон измерения/показаний времени, мкс |
10...100 10...20000 |
Разрешающая способность, мкс |
0,05 |
Пределы допускаемой основной абсолютной погрешности измерения времени, мкс |
±(0,01t + 0,1) |
Диапазон измерения скорости, м/с |
1000....10000 |
Пределы допускаемой основной абсолютной погрешности измерения скорости, м/с |
±(0,01v + 10) |
Пределы допускаемой дополнительной абсолютной погрешности измерения скорости и времени при отклонении температуры окружающей среды на каждые 10°С в пределах рабочего диапазона, в долях от основной погрешности, не более |
0,5 |
Напряжение возбуждения, В |
500 |
Рабочие частоты УЗК, кГц |
60±10 |
Объем памяти, Гбайт |
до 4 |
Разрешение дисплея TFT |
320х240 |
Габаритные размеры электронного блока, мм, не более |
215х100х35 |
Масса электронного блока / датчика поверхностного прозвучивания, кг, не более |
0,44 / 0,58 |
