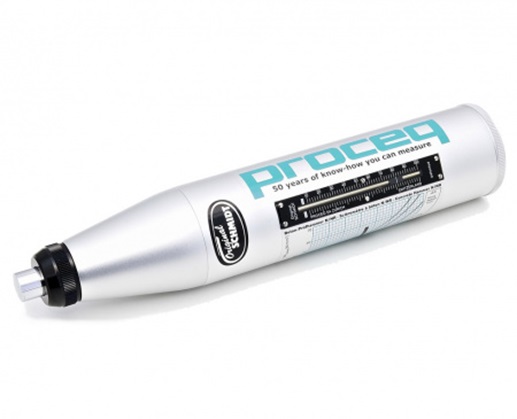

Молоток Шмидта Original Schmidt (Молоток Original Schmidt N)

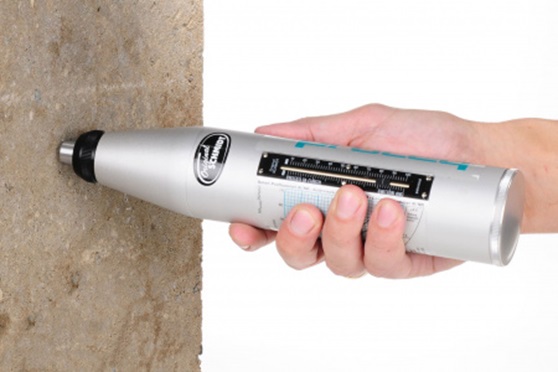

Молоток Шмидта Original Schmidt – прибор для оперативного определения прочности бетона и массивных горных пород от швейцарской компании Proceq.

Метод заключается в измерении высоты отскока бойка после ударного воздействия на поверхность исследуемого материала с нормированной (известной) энергией удара.

С помощью градуировочных таблиц, размещенных в документации на молоток (основная дополнительно продублирована на корпусе) показатель высоты отскока переводится в значение прочность бетона.

На результат измерения влияет положение прибора относительно уровня земли и глубина карбонизации бетона, перевод необходимо осуществлять с учетом соответствующей поправки.

Контроль правильности показаний молотка возможно проводить с помощью специальной калиброванной тестовой наковальни.

Склерометр имеет надежную конструкцию из металла и очень прост в использовании. Метод измерения прибором соответствует ГОСТ 22690-2015, ГОСТ 53231-2008, ISO 8045, EN 12 504-2, ASTM C 805.

В стандартном комплекте идет шлифовочный камень для зачистки места измерения, прибор поставляется в кейсе.

Доступны модели молотков Шмидта для испытаний бетонных изделий типа Original Schmidt с различными энергиями удара для испытания материалов разнообразных типов и размеров:

• Молоток Original Schmidt тип N
• Молоток Original Schmidt тип L

Молотки Original Schmidt тип N и тип L специально разработаны для оценки качества и прочности на сжатие бетонных изделий.

Молоток Original Schmidt тип N: значения отскока считываются со шкалы для последующего расчета среднего значения. Значения прочности на сжатие могут считываться с диаграммы преобразований.

Молоток Original Schmidt тип L: в эксплуатации аналогичен модели тип N (значения отскока считываются со шкалы для последующего расчета среднего значения.

Значения прочности на сжатие могут считываться с диаграммы преобразований), однако энергия удара для типа L – в три раза меньше значения для модели тип N.

Молоток типа L отличается значительно меньшей энергией удара, что делает его идеальным средством испытания тонкостенных объектов толщиной от 50 до 100 мм (2″ и 4″) или для контроля малоразмерных объектов.

Молоток типа L подходит для испытания чувствительных к удару изделий из искусственного камня. В механике горных пород распространено применение молотков типа L для классификационных испытаний колонок скального грунта и ломких пород.

НАЗНАЧЕНИЕ:

• Измерение прочности бетона/строительного раствора на сжатие без разрушения материалов
• Контроль единого стандарта качества бетона (бетонных изделий на объекте и сборных элементов)
• Выявление слабых мест в бетонных изделиях

ОСОБЕННОСТИ:

• самый распространенный метод измерения прочности бетона в мире
• проверенная и надежная конструкция
• простое применение, не требующее специальных навыков
• небольшие габариты и вес прибора
• шлифовальный камень для подготовки поверхности в комплекте
• внесен в Госреестр СИ РФ

УСТРОЙСТВО ПРИБОРА (рис. 4):

1. Индентор (ударный плунжер)
2. Контролируемая поверхность
3. Корпус
4. Ползунок с направляющим стержнем
5. Конусная часть корпуса
6. Кнопка-стопор
7. Направляющий шток бойка
8. Установочная шайба
9. Колпачок
10. Разъемное кольцо
11. Задняя крышка
12. Пружина сжатия
13. Предохранитель
14. Боёк
15. Фиксирующая пружина
16. Ударная пружина
17. Направляющая втулка
18. Войлочное кольцо
19. Окно со шкалой Шмидта
20. Сцепляющий винт
21. Контргайка
22. Штифт
23. Пружина предохранителя

С увеличением возраста бетона и глубины проникновения в него соединений углерода (карбонизация) значительно возрастает величина отскока R – возможна переоценка прочности на сжатие до 50%.

Точные значения прочности бетона можно получить, удалив твердый поверхностный слой, насыщенный углеродными соединениями, с помощью шлиф. машины на поверхности площадью приблизительно 120 мм, а затем произведя измерения на бетоне без воздействия карбонизации.

При измерении вертикальных поверхностей (например, стен) положение молотка относительно земли должно быть горизонтально-параллельным, при переводе уровня отскока в значение прочности материала необходимо учитывать направление удара.

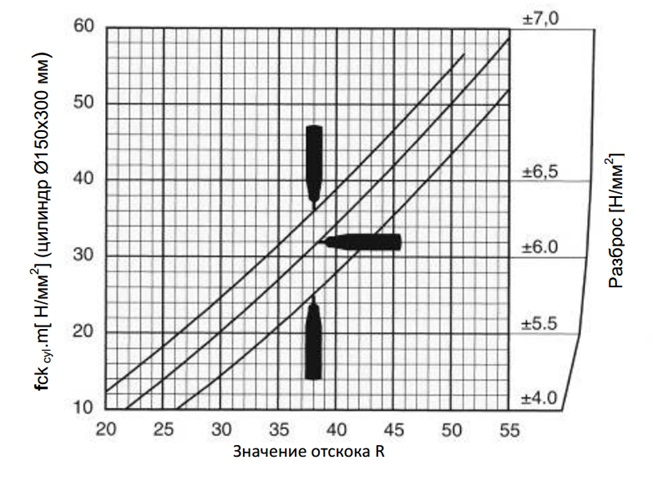

Кривые перевода (рис. 6), построенные на основании среднего значения прочности на сжатие цилиндра и значения отскока R, где fckcylm - средняя прочность на сжатие цилиндра.

Молотки для контроля бетона, изображенные на рис, указывают направление удара.

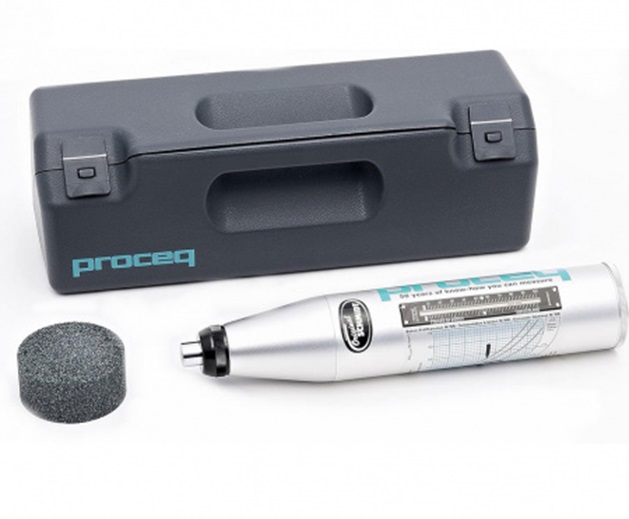

КОМПЛЕКТ ПОСТАВКИ:

• Молоток Шмидта
• Шлифовальный камень
• Руководство по эксплуатации, совмещенное с паспортом
• Кейс

Дополнительные опции: тестовая наковальня
