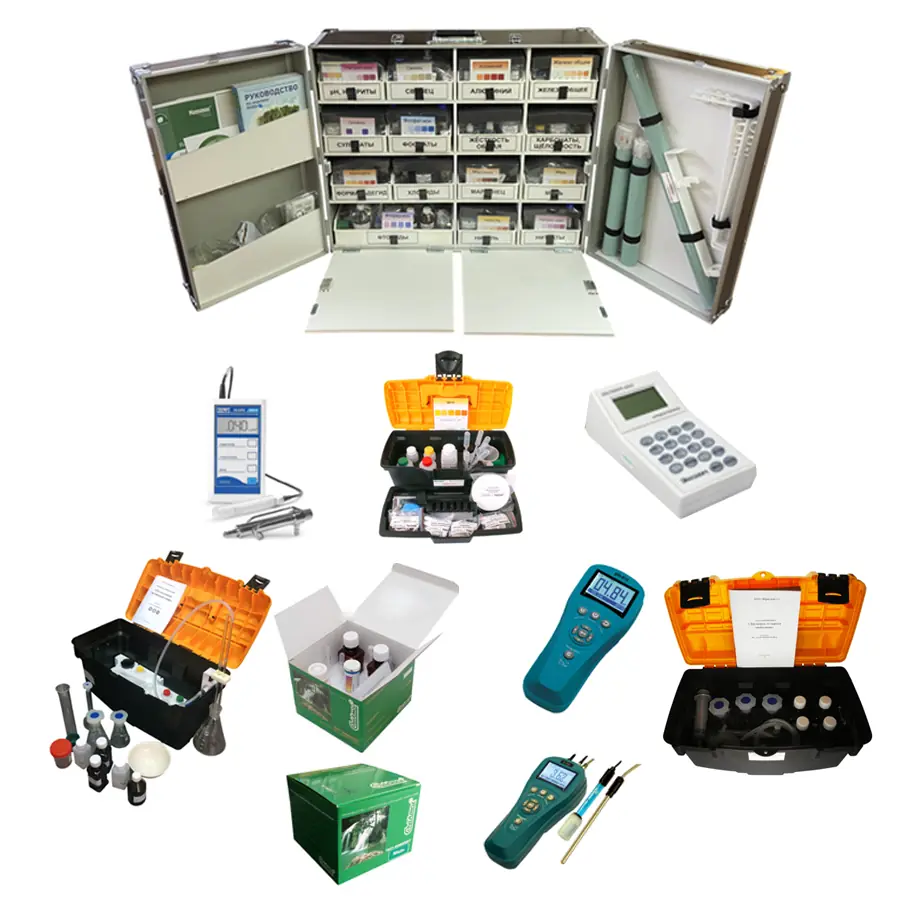

Настольная лаборатория анализа воды НКВ-12.1П2МФк

Изделие производится по ТУ 26.51.53-120-82182574-2020. Продукция не подлежит обязательной сертификации.

Лаборатория сформирована по модульному принципу.

Лаборатория НКВ-12.1П2МФк применяется при химическом анализе питьевой, природной и технологической воды общая минерализация которой не превышает 3 г/л.

Изделие может применяться в условиях отсутствия инженерного обеспечения (водоснабжения, электроснабжения, стационарной лаборатории и т.п.), благодаря оснащению готовыми к использованию реагентами, растворами и материалами, а также портативными приборами, специальными модулями (тест-комплектами и портативной лабораторией), необходимой посудой и др. оборудованием.

Лаборатория НКВ-12.1П2МФК входит в отдельный модельный ряд НКВ 12 в ввиду характерных особенностей, в первую очередь – настольной укладке.

Лаборатория НКВ-12.1П2МФК является оригинальными изделием, разработанным и серийно производимым исключительно ЗАО «Крисмас+». Данное изделие производится под зарегистрированной товарной маркой «КРИСМАС» (свидетельство № 404860, № 570418) и защищено патентом РФ № 96342.

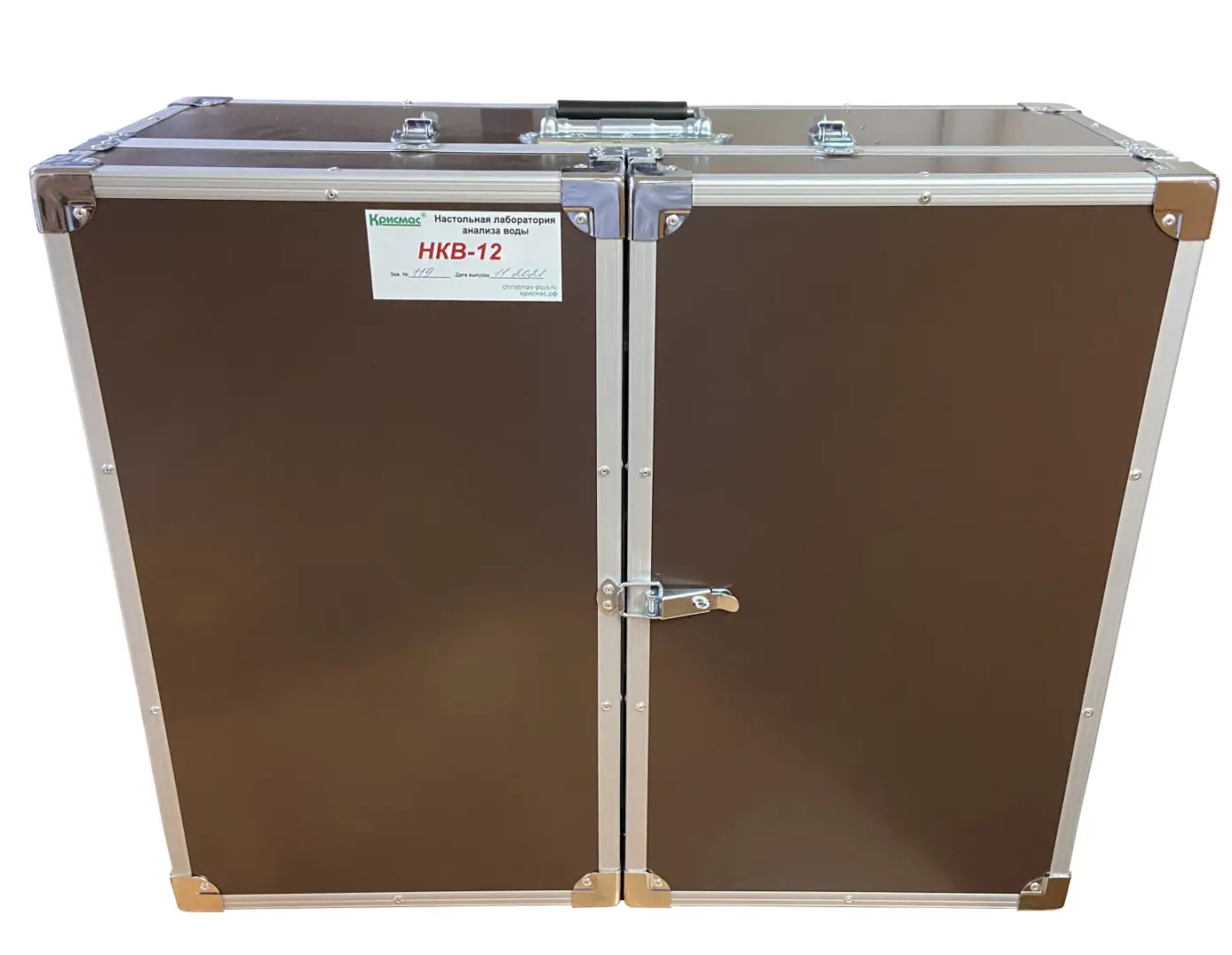

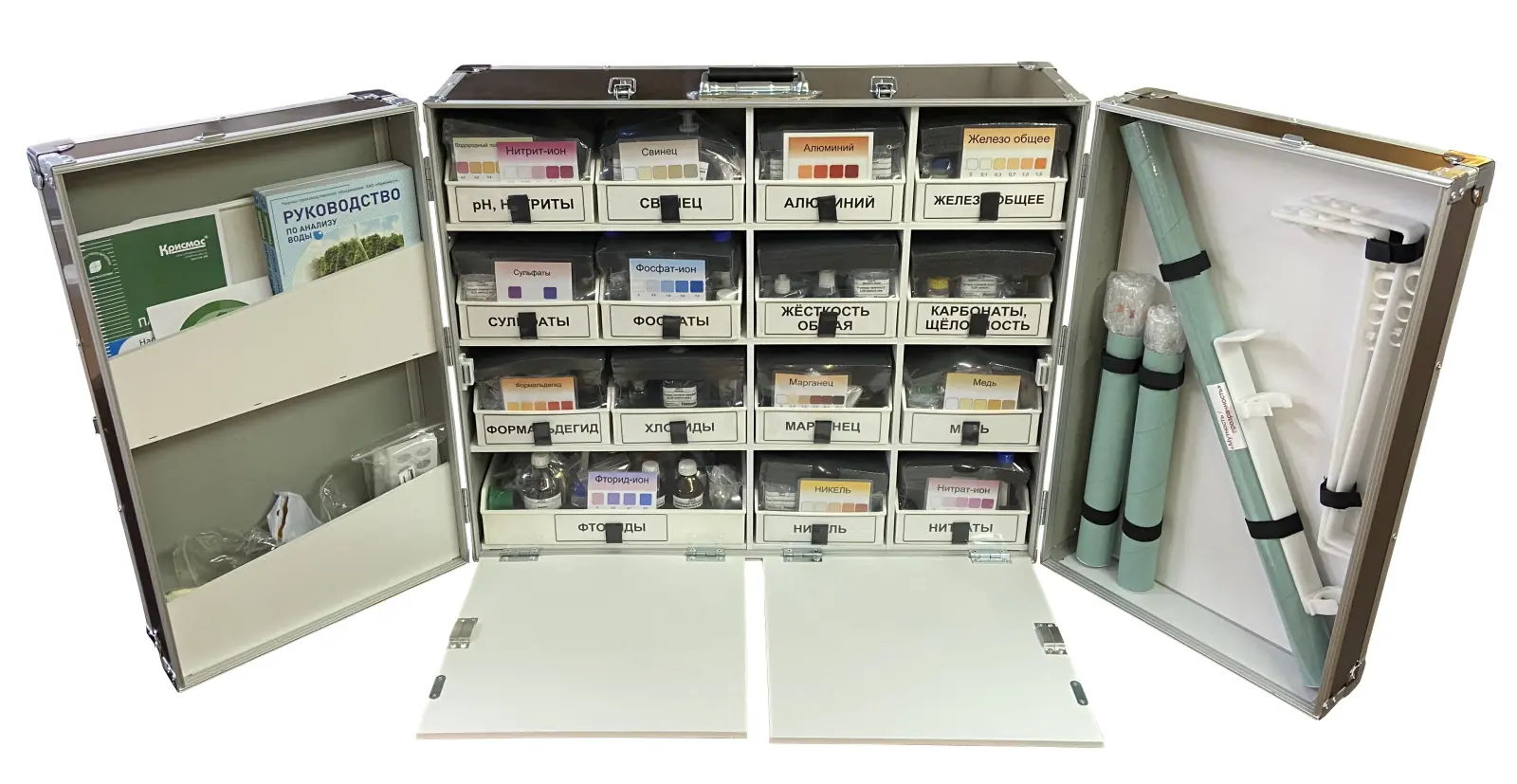

Лаборатория обеспечена удобной для переноски и хранения жёсткой настольной укладкой типа «кейс-бокс», включающей всё необходимое для анализа. Укладка легко разворачивается на лабораторном (рабочем, походном) столе с образованием комфортного и функционального рабочего места оператора с равной и лёгкой доступностью готовых к применению компонентов.

Кроме того, образуемое настольной укладкой рабочее место оператора в наибольшей степени приближено к профессиональному рабочему месту химика-аналитика.

Сама укладка изготовлена из пластика с алюминиевым профилем (улучшенный, водостойкий вариант), снабжена замком и ручками для переноски. Внутри укладки в специальных ложементах размещены флаконы и пакеты с расходуемыми готовыми химическими реагентами и растворами, средства измерений, стеклянная посуда и принадлежности для контроля, средства защиты и документация. Укладка имеет раздвижные дверцы и откидную полку-столик для размещения реагентов и принадлежностей, и выполнения работы при проведении определений. В верхней части укладки НКВ-12.1П2МФК имеются защёлки для фиксации открытых дверец к корпусу ящика.
Укладка выполнена по секционному принципу.
Секцией считается фрагмент укладки, где размещается внутренний рабочий модуль с оборудованием и принадлежностями.

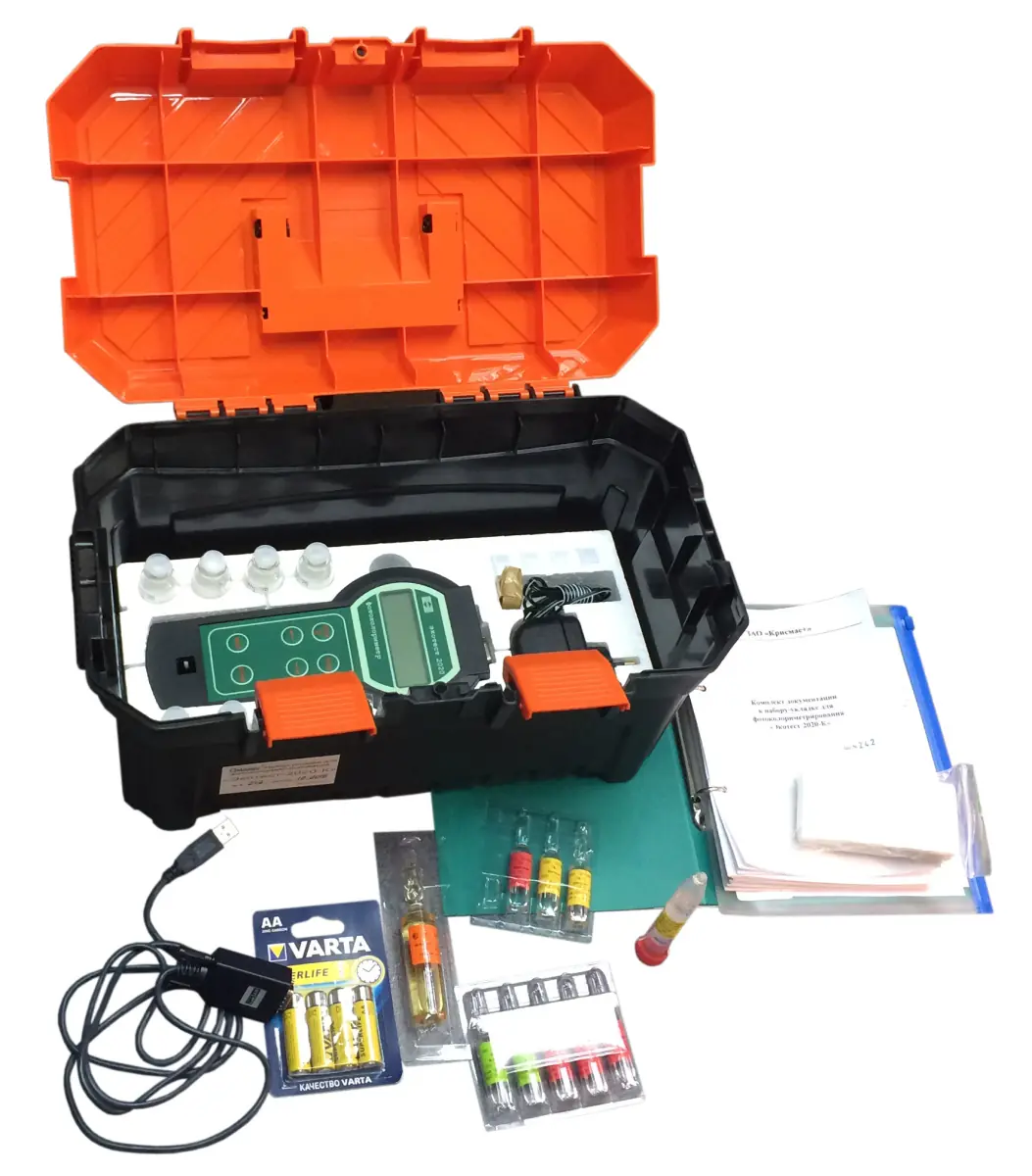

Дополнительно к основной укладке типа «кейс-бокс», при необходимости, оператором могут разворачиваться, входящий в состав НКВ-12.1П2МФК, набор-укладка для фотоколориметрирования «Экотест 2020-К» (Артикул №3.300) и соответствующие дополнительные модули.

Совместно с набором-укладкой для фотоколориметрирования «Экотест 2020-К», потребитель получает сборник аттестованных методик измерений (МИ) разработки ЗАО «Крисмас+».

Прибор запрограммирован под унифицированные МИ разработанные ЗАО «Крисмас+».

Использование изделия совместно с набором-укладкой «Экотест-2020-К» позволяет выполнять определения в полном объёме задач количественного химического анализа.

Правила работы и методика применения лаборатории подробно приведены в комплекте сопроводительной документации.

Лаборатория может применяться персоналом, не имеющим специальной химико-аналитической подготовки, за счёт подробного иллюстрированного руководства по операциям отбора и подготовки проб, выполнению определений, а также наличию в руководстве различной вспомогательной информации по химическому анализу воды.

Освоение работы с портативными лабораториями неспециалистами требует минимальной базовой подготовки и краткого курса обучения с практическими тренингами и контролем усвоения. Обучение и тренинги должны проводиться опытным специалистом или преподавателем. Краткосрочное обучение специалистов приёмам работы с лабораториями НКВ-12.1П2МФК, включая набор-укладку для фотоколориметрирования «Экотест 2020-К» и входящие в состав изделия модули, можно пройти в учебном центре ЗАО «Крисмас+» в ходе очной стажировки или дистанционного обучения по типовой программе (слушатели получают сертификат о прохождении обучения).

Лаборатория НКВ-12.1П2МФК обеспечивает определение контролируемых показателей с характеристиками согласно таблице 1.

В изделии используются разработанные ЗАО «Крисмас+» методики измерений, внесённые в Федеральный реестр методов измерений, а также методики согласно действующей нормативно-технической документации на выполнение химических измерений качества воды и на выполнение аналитического химического контроля при водоподготовке. Принцип действия НКВ-12.1П2МФк основан на использовании химико-аналитических и химико-физических методов определения анализируемых показателей воды.

Методы химического анализа, реализованные в настольной лаборатории модели НКВ-12.1П2МФк, унифицированы на основе стандартизованных методов контроля показателей качества воды и согласуются с действующими нормативными документами и профессиональными руководствами по анализу воды.

Проведение аналитического химического контроля предусматривается в полном объёме химико-аналитических методов (титриметрических, колориметрических, электрометрических), без отрыва от действующих федеральных и отраслевых НТД на выполнение анализа.

Титриметрические методы анализа, реализованные с использованием экспресс-пипеток либо стеклянных градуированных пипеток, обеспечивают достаточную чувствительность анализа.

При колориметрическом анализе окрашенные пробы, образующиеся в ходе анализа, колориметрируются визуально с применением плёночных шкал.

Точностные характеристики при анализе колориметрическими методами могут быть значительно улучшены при использовании, наряду с указанными контрольными цветовыми шкалами, также набора-укладки для фотоколориметрирования «Экотест 2020-К» из состава лаборатории НКВ-12.1П2МФК.

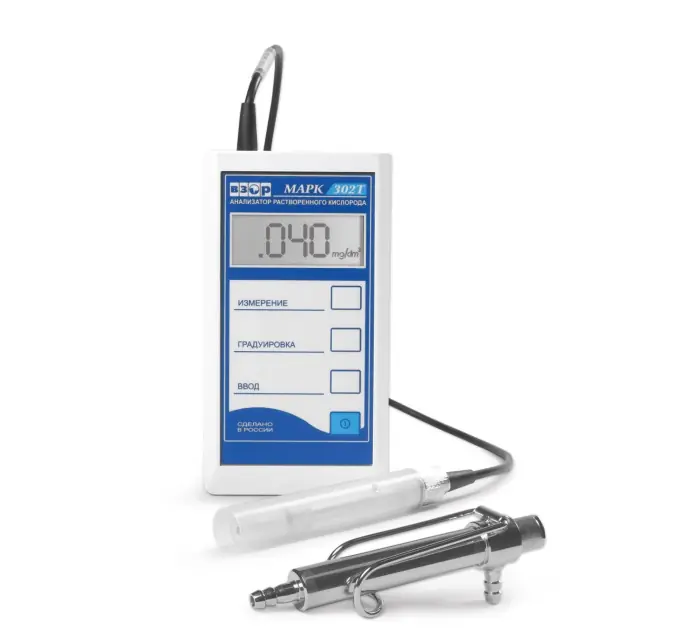

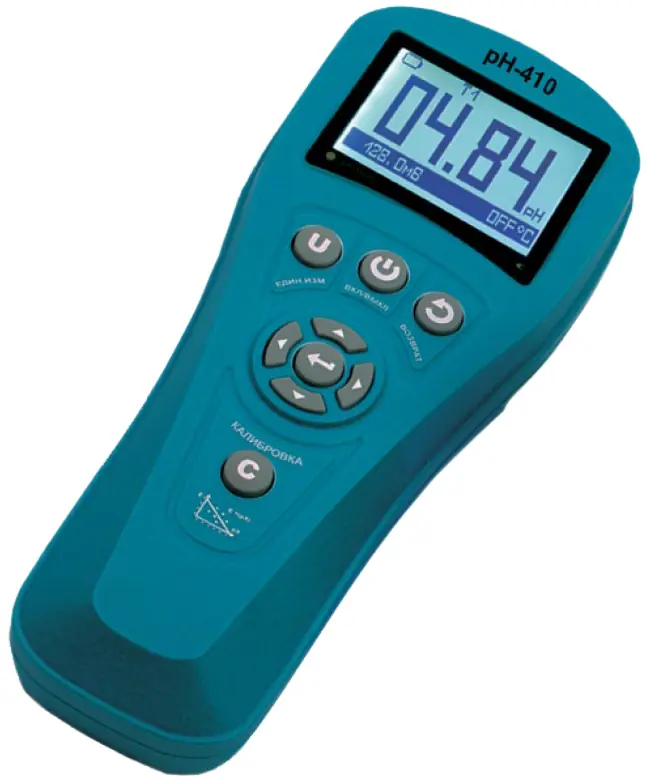

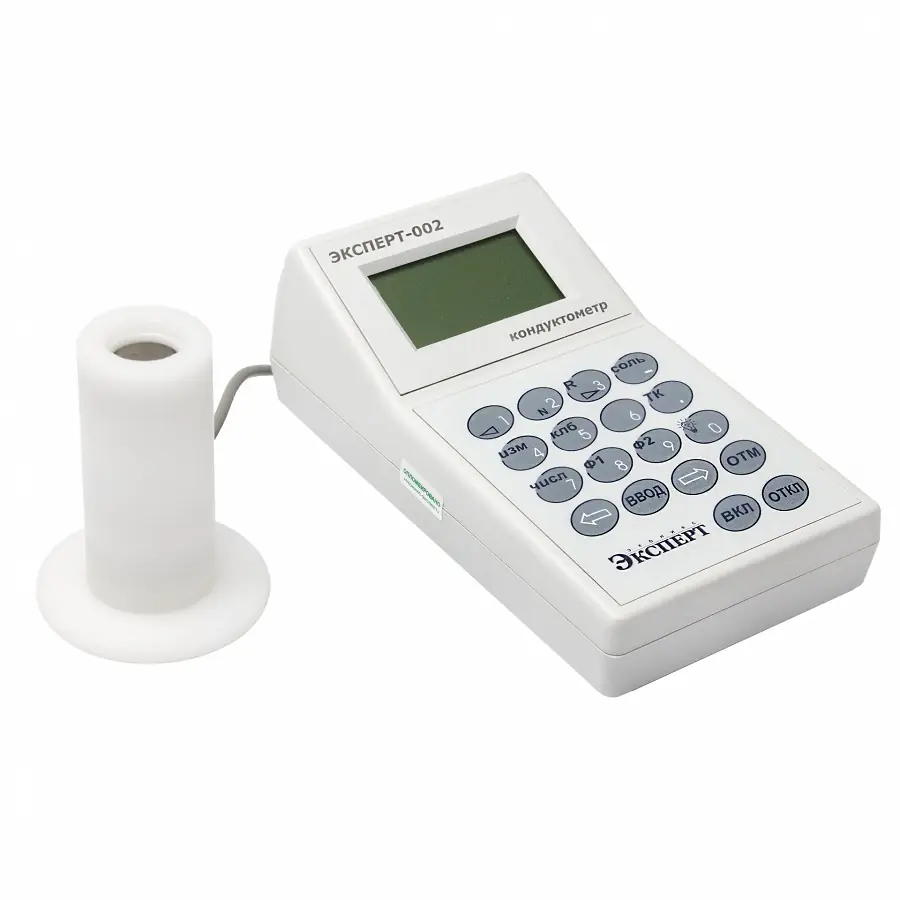

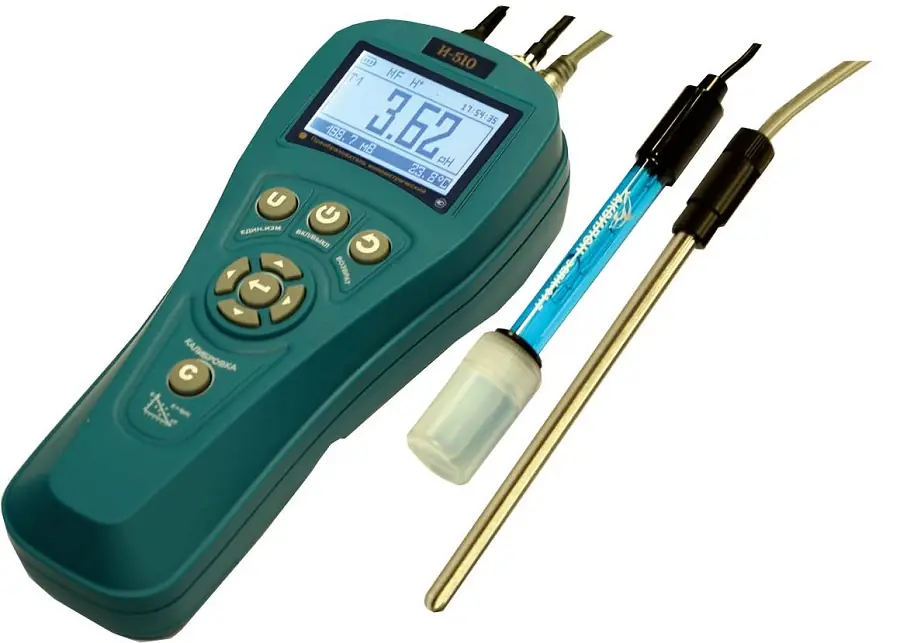

Электрометрические методы реализуются в лаборатории с помощью входящих в её состав портативных приборов.

Лаборатория обеспечивает получение достоверных результатов анализов в минимальное время.

• температура анализируемой пробы – от плюс 10 до плюс 35°С;
• температура и относительная влажность атмосферного воздуха, а также атмосферное давление – не регламентируются.

Рабочие условия применения приборов, входящих в состав изделия, указаны в сопроводительной документации к ним.

Имеющиеся в лаборатории НКВ-12.1П2МФК расходуемые материалы (реагенты, растворы и др.) позволяют выполнить не менее 100 определений по каждому из определяемых показателей.

Ресурсы лаборатории восполняются комплектом пополнения расходуемых материалов КП НКВ-12.1П2МФК (далее - КП)

Срок службы лаборатории НКВ-12.1П2МФК составляет 2 года от даты выпуска при соблюдении правил применения, транспортирования и хранения.

Сроки годности применяемых при анализе аналитических реагентов и растворов, а также сроки службы других средств комплектации приведены в приложенных файлах.

Растворы, срок годности которых менее 1 года, могут быть приготовлены потребителем из реагентов, размещённых в секциях изделия по методикам, описанным в прилагаемом руководстве.

Сведения о сроках службы, техническом обслуживании дополнительных модулей (тест-комплектов, портативной лаборатории) и порядок их пополнения (замены), указан в сопроводительной документации к ним.

Сведения о сроках службы, техническом обслуживании и поверки, а также данные по условиям эксплуатации дополнительных приборов, входящих в состав изделия, указан в сопроводительной документации к ним.

Примечание. 1. Более полные характеристики приборов контроля воды и дополнительных модулей, поставляемых в составе НКВ-12.1П2МФк для аналитического химического контроля, приведены в сопроводительной документации на них. Приборы поставляются в упаковке завода-изготовителя. Модули в специальных корпусах-укладках.

Изделие в транспортной упаковке выдерживает транспортирование всеми видами транспорта на любые расстояния при температуре от минус 1 °С до плюс 50 °С. При транспортировании и хранении в транспортной упаковке изделие выдерживает понижение температуры до минус 5 °С в течение не более 5 ч.

Лаборатория НКВ-12.1П2МФК содержит драгоценные металлы (2,0 г в пересчёте на серебро).

Изделие не содержит взрывопожароопасных, сильнодействующих, ядовитых и наркотических веществ.

Лаборатория НКВ-12.1П2МФК не является электропотребляющим оборудованием.

Лаборатория поставляется с техническими данными согласно таблице 1.

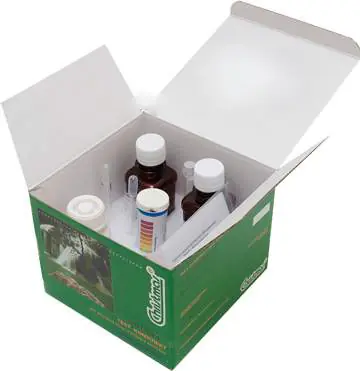

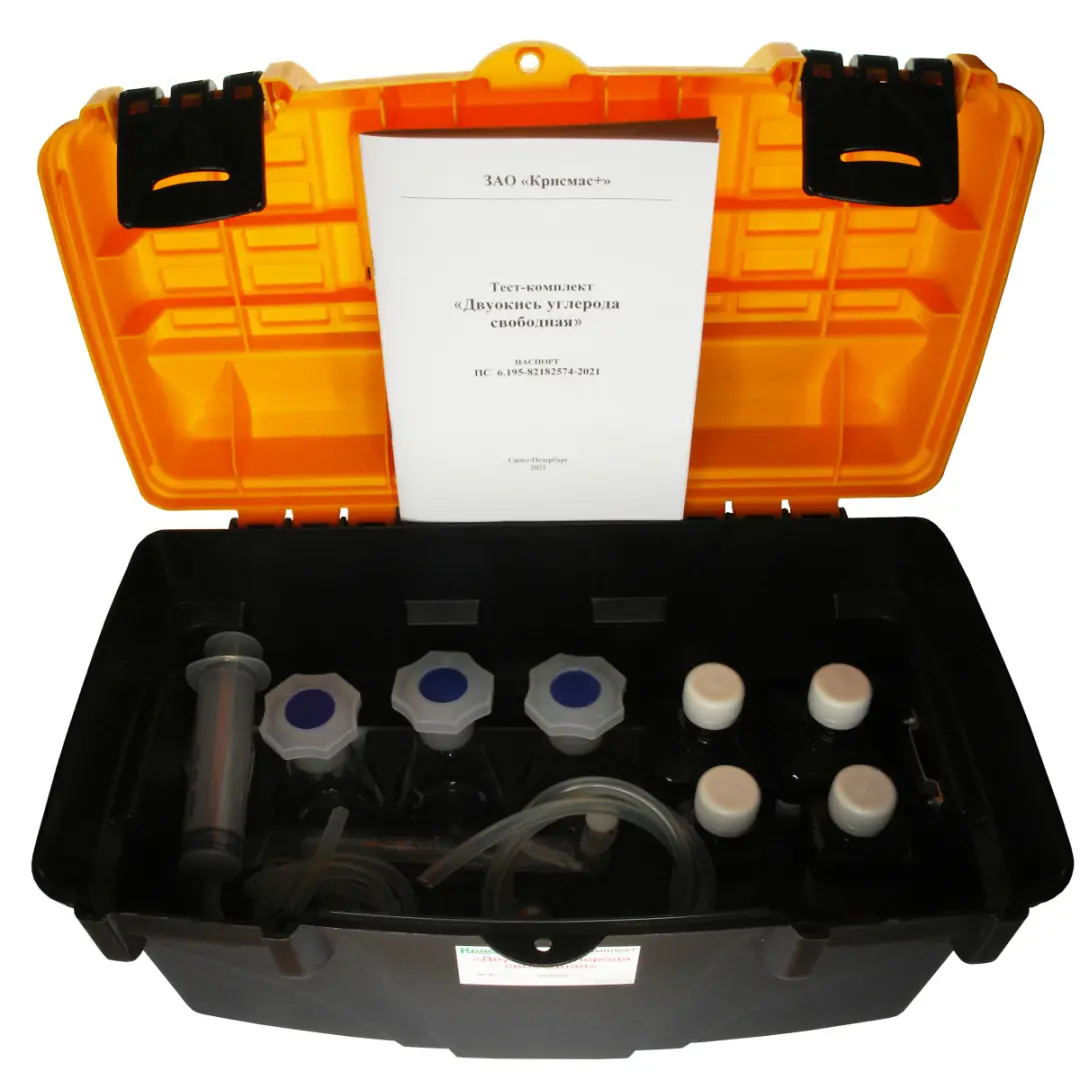

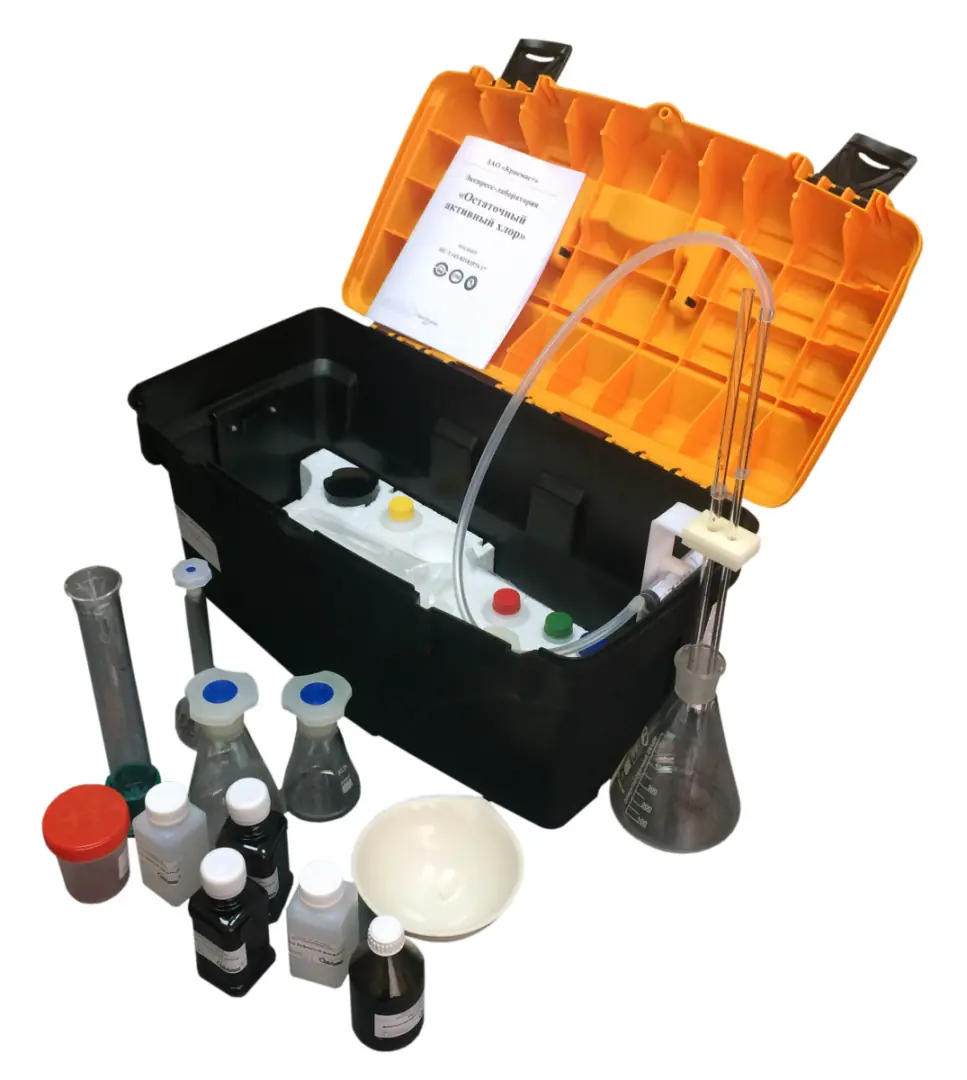

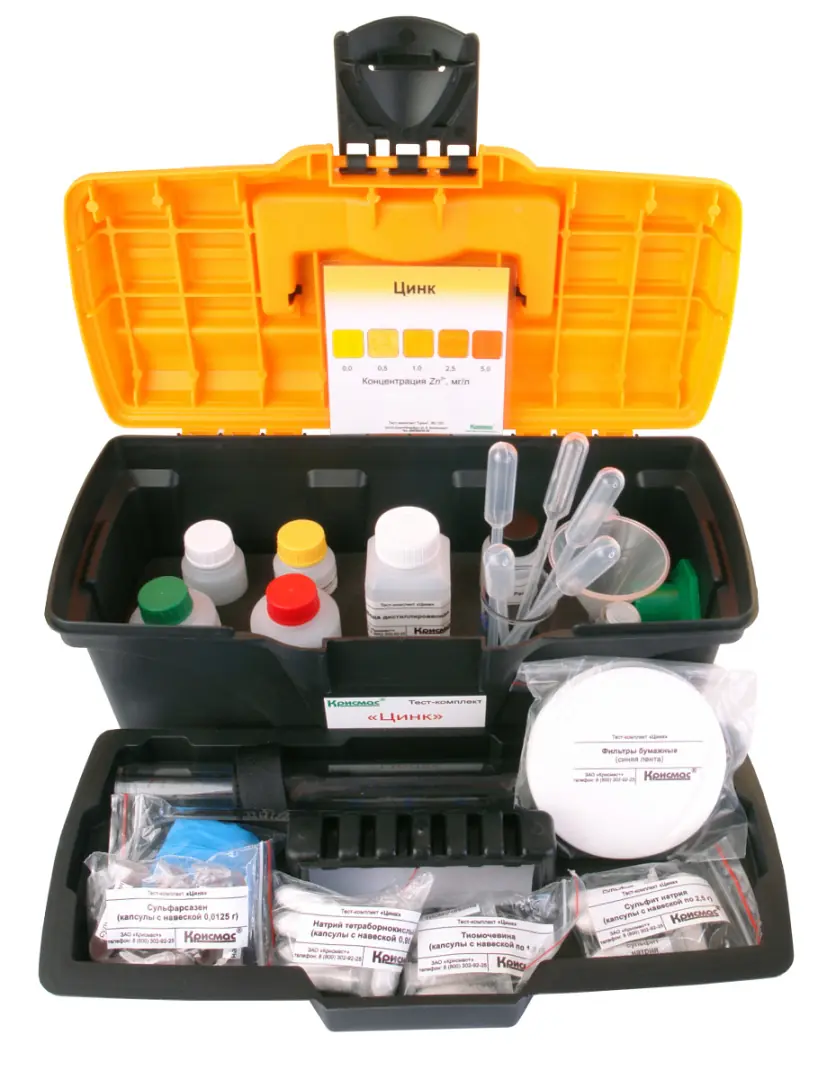

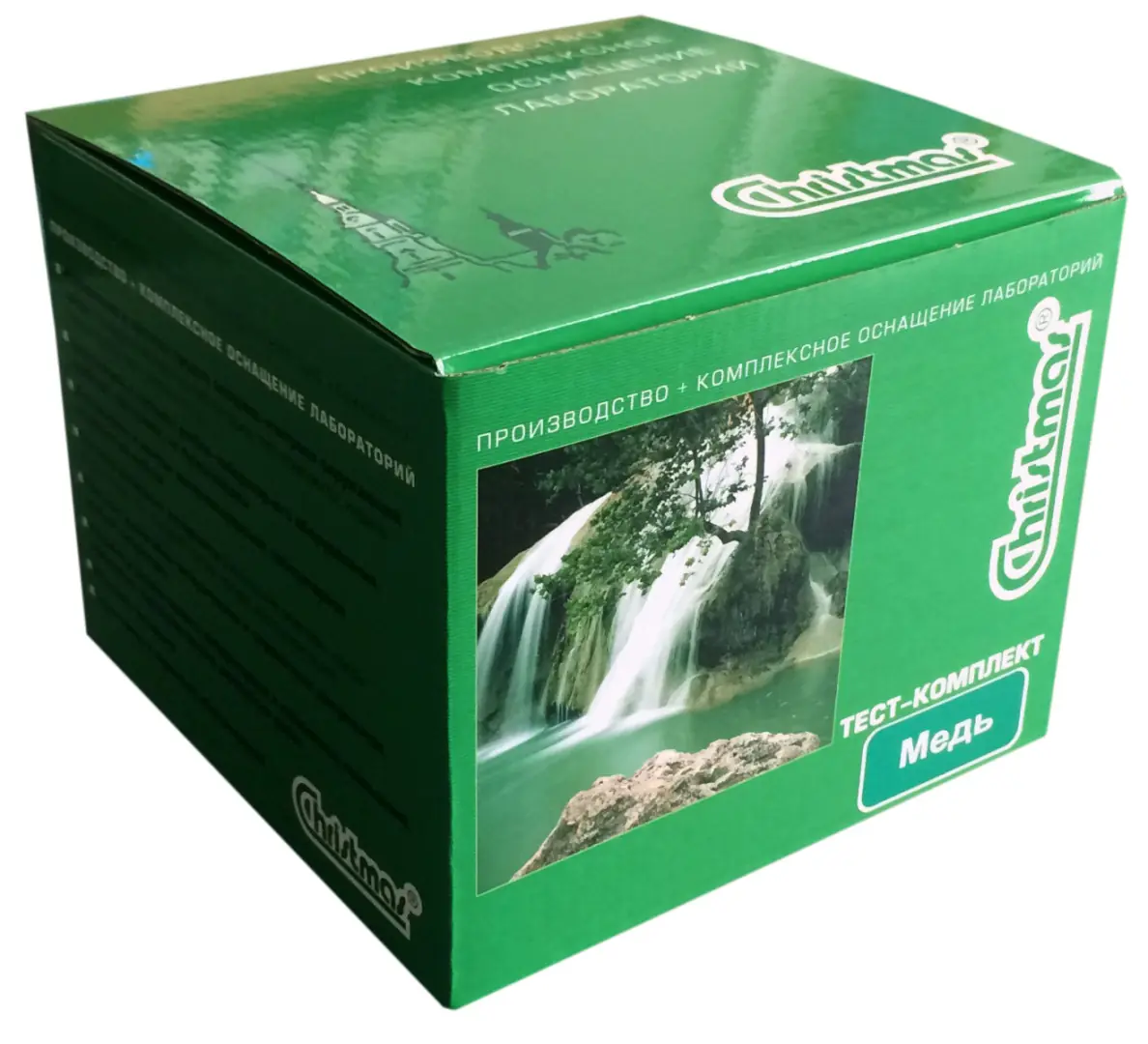

В зависимости от пожеланий потребителя, состав лаборатории может расширяться за счет дополнительных тест-комплектов производимых ЗАО «Крисмас+» для контроля питьевой, природной и сточной воды, а также приборами контроля воды, также поставляемых ЗАО «Крисмас+» (см. сайт компании).

• набор для отбора и переноски проб при анализе котловой воды (Артикул № 6.175);
• набор посуды для химического анализа многофункциональный (Артикул № 6.211).

Технические данные на КП НКВ-12.1П2МФК

КП предназначен для замены, предусмотренных в составе изделия, химических реактивов и растворов, а также материалов, израсходованных и имеющих истёкший срок годности (службы).

КП уложен в отдельный от лаборатории ящик и в основной комплект поставки не входит.

Масса КП — не более 10 кг.

Флаконы с химическими реагентами и растворами КП имеют размеры, позволяющие разместить их в штатные ячейки укладки лаборатории НКВ-12.1П соответствующих наименований, взамен израсходованных или имеющих истёкший срок годности.

КП поставляется в расчёте на 100 определений по каждому показателю.

КП на входящие в состав лаборатории дополнительные модули (тест-комплекты и портативную лабораторию) поставляются отдельно и в аналогичном порядке.

• экологическом, санитарно-химическом и гидрологическом мониторинге;
• эксплуатации систем водоочистки, водоснабжения, водоотведения и кондиционирования воды;
• технологическом контроле;
• производственном контроле сточных вод;
• гидрогеологических изысканиях, оценке агрессивности грунтовых вод и разведке водоисточников;
• аквариумистике, эксплуатации резервуаров и бассейнов с водой;
• производстве бутилированной воды.

• в полевых (внелабораторных) условиях — непосредственно у водо-источника или в базовом лагере, на рабочем месте в производственных условиях;
• в лабораторных условиях — в дополнение к материальному оснащению лаборатории или при его отсутствии. Особенно это актуально для малокомплектных лабораторий;
• в условиях мобильных лабораторий на базе различных автомобилей.

В числе потребителей лабораторий НКВ-12.1П2МФК — специалисты производственных отраслей, научных организаций и контролирующих служб; сотрудники служб МЧС и Роспотребнадзора и т.п.

Изделие применяется на промышленных и теплоэнергетических предприятиях, в цехах химводоочистки, паросиловых хозяйствах, водопотребляющих предприятиях и т.п. организациях и службах, по профилю деятельности предусматривающих определение показателей качества воды и выполнение аналитического химического контроля.

Также благодаря эффективности и простоте применения, обеспеченности иллюстрированной инструкцией, руководствами и пособиями, лаборатория применяется в организациях общего среднего и дополнительного, среднего специального и высшего профессионального образования, детскими и молодёжными социальными организациями при выполнении разнообразных практик, лабораторных работ, учебно-научных исследовательских и проектных работ.

• МВИ-06-151-12 Методика измерений массовой концентрации алюминия в пробах питьевой и природных вод фотометрическим методом на основе портативных лабораторий типа НКВ и тест-комплекта «Алюминий», регистрационный код в Федеральном реестре методик измерений ФР.1.31.2013.15508;
• МВИ-04-148-10 Методика измерений массовой концентрации ионов аммония в пробах питьевой и природных вод фотометрическим методом на основе портативных лабораторий типа НКВ и тест-комплекта «Аммоний», регистрационный код в Федеральном реестре методик измерений ФР.1.31.2011.09964;
• МВИ-01-190-09 Методика выполнения измерений массовой концентрации железа общего в пробах питьевой и природных вод фотоколориметрическим методом на основе портативных лабораторий типа НКВ и тест-комплекта «Железо», регистрационный код в Федеральном реестре методик измерений ФР.1.31.2009.06499;
• МИ-18-192-20 Методика измерений массовой концентрации ионов марганца в пробах питьевой и природных вод фотометрическим методом на основе портативных лабораторий типа НКВ и тест-комплекта «Марганец», регистрационный код в Федеральном реестре методик измерений ФР.1.31.2021.39303;
• МИ-18-191-20 Методика измерений массовой концентрации ионов меди в пробах питьевой и природных вод фотометрическим методом на основе портативных лабораторий типа НКВ и тест-комплекта «Медь», регистрационный код в Федеральном реестре методик измерений ФР.1.31.2021.39304;
• МВИ-07-149-14 Методика измерений массовой концентрации нитрит-ионов в пробах питьевой и природных вод фотометрическим методом на основе портативных лабораторий типа НКВ и тест-комплекта «Нитриты», регистрационный код в Федеральном реестре методик измерений ФР.1.31.2015.20757;
• МВИ-15-142а-12 Методика измерений массовой концентрации сульфатов в пробах питьевой и природных вод титрованием солью бария с индикатором ортаниловым К на основе портативных лабораторий типа НКВ и тест-комплекта «Сульфаты», регистрационный код в Федеральном реестре методик измерений ФР.1.31.2013.15509;
• МВИ-05-240-10 Методика измерений массовой концентрации фосфат-ионов в пробах питьевой и природной вод фотометрическим методом на основе портативных лабораторий типа НКВ и тест-комплекта «Ортофосфаты», регистрационный код в Федеральном реестре методик измерений ФР.1.31.2011.09965;
• МВИ-02-144-09 Методика выполнения измерений массовой концентрации хлоридов в пробах питьевой и природных вод аргентометрическим методом на основе портативных лабораторий типа НКВ и тест-комплекта «Хлориды», регистрационный код в Федеральном реестре методик измерений ФР.1.31.2009.06500;
• МВИ-10-157-13 Методика измерений цветности в пробах питьевой и природных вод фотоколориметрическим методом на основе портативных лабораторий НКВ и тест-комплекта«Цветность», регистрационный код в Федеральном реестре методик измерений ФР.1.31.2013.16080;
• МВИ-14-155-13 Методика измерений массовой концентрации фторид-ионов в пробах питьевой и природной вод фотометрическим методом на основе портативных лабораторий серии НКВ и тест-комплекта «Фториды», регистрационный код в Федеральном реестре методик измерений ФР.1.31.2014.17765;
• МИ-20-193-2021 Методика измерений массовой концентрации ионов цинка в пробах питьевой и природных вод фотометрическим методом на основе портативных лабораторий типа НКВ и тест-комплекта «Цинк».
