Водно-химическая экспресс-лаборатория ВХЭЛ-3П с приборами модернизированная

Лаборатории серии ВХЭЛ поставляются в нескольких модификациях, предусматривающих их дополнительное оснащение приборами и модулями, позволяющими потребителю реализовать наиболее подходящий вариант аналитического химического контроля воды.

Лаборатории ВХЭЛ производятся с января 2023 г. в модернизированном исполнении, включающем 2 вида настольных укладок − малую и большую.

В модификациях ВХЭЛ-1 и ВХЭЛ-2 используется малая укладка, в ВХЭЛ-3, ВХЭЛ-3П и ВХЭЛ-3ПМ − большая. В укладках размещены секции с необходимыми для анализа средствами оснащения и документацией.

1. Водно-химическая экспресс-лаборатория котловая ВХЭЛ. Руководство по применению. РП 203–82182574–23;
2. Колонка ионо-обменная ИОК-D/d/L. Руководство по эксплуатации ВР34.00.000РЭ;
3. Колонка ионо-обменная ИОК-D/d/L. Паспорт ВР34.00.000ПС;
4. Паспорт изделия;
5. Сертификат.

1. Расширен перечень определяемых показателей воды и пара (для соответствующих модификаций);
2. Добавлены дополнительные, ранее не определявшиеся, актуальные показатели;
3. В состав ряда модификаций лабораторий ВХЭЛ (а также НКВ-12.1) наряду с химическими методами, введены методы приборного контроля. Введение дополнительных приборов, подходящих по техническим характеристикам для выполнения аналитического химического контроля, удовлетворяющего нормативным требованиям, расширило функциональные возможности лабораторий. Это позволило более полно учесть требования нормативных документов по водно-химическому контролю;
4. В процессе проработки технологических решений по изделию разработаны новые тест-комплекты: «Сульфиты»; «Жёсткость кальциевая КВ», а также значительно усовершенствован специальный тест-комплект «рН КВ»;
5. Добавлены новые модули (тест-комплект «Сульфиты»; тест-комплект «Двуокись углерода свободная» и тест-комплект «Масла и нефтепродукты в воде»);
6. Некоторые дополнительные модули (тест-комплект «Фосфаты КВ», тест-комплект «Аммиак КВ», тест-комплект «Нитриты» и пр.), ранее поставляемые отдельно, теперь размещены в основной укладке;
7. Новые укладки обладают увеличенной механической прочностью благодаря улучшенной конструкции секционной части, а также за счёт укрепления корпусов нержавеющим металлопрофилем. Все укладки изготавливаются из отечественных материалов и комплектующих. Новые укладки при разворачивании образуют одно или два рабочих места оператора;
8. По результатам выполненных усовершенствований переработан (дополнен, исправлен, расширен) эксплуатационный документ – обновлённое профессиональное руководство по водно-химическому контролю с применением лабораторий ВХЭЛ и тест-комплектов при анализе вод котельных и других теплоэнергетических (производственных) вод, а также оборудования в технологиях водоподготовки.

Водно-химическая экспресс-лаборатория ВХЭЛ-3П (далее – Лаборатория) предназначена для выполнения химических анализов при проведении текущего операционного аналитического химического контроля, а также углублённого периодического контроля работы теплоэнергетического оборудования и тепловых сетей.
Данные, получаемые при химическом контроле с применением ВХЭЛ-3П, позволяют выполнить оценку соответствия фактических параметров воды и пара при работе теплоэнергетического оборудования (паровых газотрубных котлов, паровых и энерготехнологических котлов, котлов-утилизаторов и т.п.) их нормативным значениям, установленным для ведения надлежащего водно-химического режима оборудования.

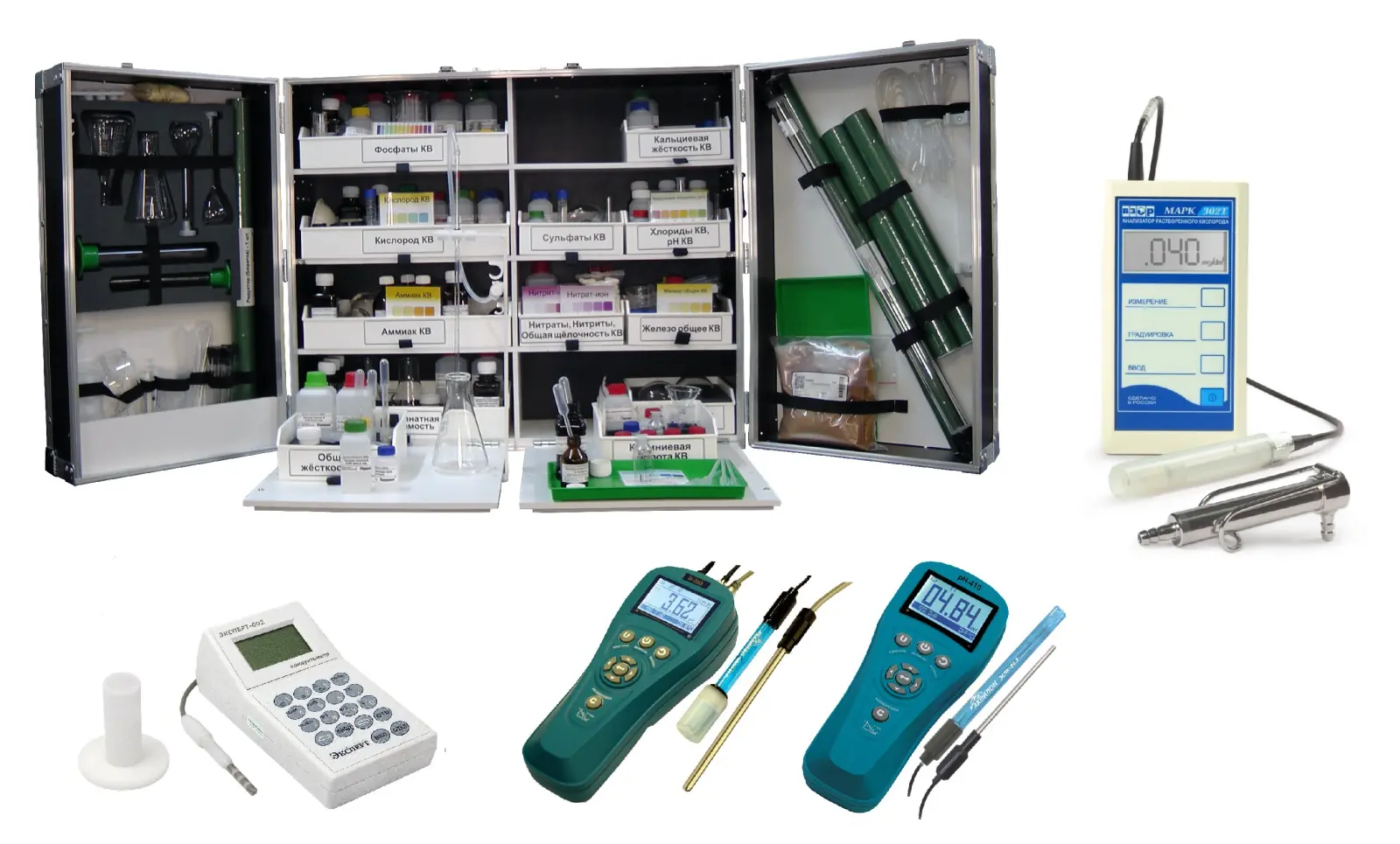

Лаборатория ВХЭЛ-3П отличается от ВХЭЛ-3 своей комплектацией, она включает в себя ВХЭЛ-3 и приборы контроля воды. Также модель лаборатории ВХЭЛ-3П, в дополнение к показателям ВХЭЛ-3, может измерять: водородный показатель (рН) 0-14 ед. рН; кислород растворённый (О₂) 0-10 мг/л; солесодержание по NaCl 0,04-3,5 мг/л; удельную электрическую проводимость 2-200000 мкСм/см; хлориды (Cl^-) От 3×10^-3 до 10⁴ моль/л.

ВХЭЛ-3П применяется также при анализе производственных вод для химического контроля работы оборудования при водоподготовке (химводоочистке, подготовке, коррекционной обработке воды и т.п.). Может применяться для контроля качества воды хозяйственно-питьевого водоснабжения по отдельным показателям.

Лаборатория обеспечивает проведение аналитического химического контроля непосредственно в производственных условиях, при отсутствии химической лаборатории или в дополнение к ней, в том числе, при необходимости, прямо на месте отбора проб.

Предназначена для применения на предприятиях топливно-энергетического комплекса, водоёмких промышленных предприятиях, предприятиях жилищно-коммунального хозяйства, при эксплуатации судового энергетического оборудования, а также в системе профессионального образования при подготовки соответствующих специалистов и т.п.

Использование водно-химической экспресс-лаборатории ВХЭЛ-3П, по сравнению с более сложным оборудованием, позволяет не только поддерживать оптимальные режимы эксплуатации теплоэнергетического оборудования, но и существенно сократить затраты на осуществление самого оперативного эксплуатационного химического контроля за водой и паром в котельных всех видов. При этом контроль может выполняться без привлечения высококвалифицированных химиков-аналитиков.

• содержит в себе все необходимое для автономного использования;
• мобильно, компактно (портативно);
• максимально просто и удобно в эксплуатации;
• независимо от источников энергии за исключением случаев дополнительного освещения рабочего места, подогрева проб при анализе фосфатов и упаривания проб при определении железа;
• экономично.

Функциональные характеристики ВХЭЛ-3П приведены в таблице №1, вкладка «характеристики».

• температура анализируемой пробы – от плюс 10 до плюс 35°С;
• температура и относительная влажность атмосферного воздуха, а также атмосферное давление – не регламентируются.

Лаборатория ВХЭЛ-3П позволяет проводить определения по 23 показателям.
Имеющиеся в лаборатории расходуемые материалы (реагенты, готовые растворы и др.) позволяют выполнить не менее 100 определений по каждому из показателей, за исключением определения сульфитов, а также нефтепродуктов (по 50 определений).

Ресурс лаборатории ВХЭЛ-3П восполняется комплектом пополнения расходуемых материалов КП ВХЭЛ-3П (в состав изделия не входит), который предназначен для замены предусмотренных в составе изделия химических реактивов и растворов, а также материалов, израсходованных и/или имеющих истёкший срок годности.

Лаборатория ВХЭЛ-3П не содержит цветных металлов.
Лаборатория ВХЭЛ-3П содержит драгоценные металлы – 1,2 г в пересчёте на серебро в форме нитрата серебра.
Лаборатории ВХЭЛ-3П при эксплуатации не требуется электроснабжение напряжением 220 В.

Срок службы ВХЭЛ-3П определяется работоспособностью входящих в её состав готовых реагентов и растворов и составляет 2 года от даты выпуска при соблюдении правил транспортирования и применения, а также условий хранения реагентов, растворов и изделия в целом. Сроки годности применяемых при анализе аналитических реагентов и растворов, а также сроки службы других средств комплектации приведены в сопроводительном паспорте. Растворы, срок годности которых составляет менее 1 года, могут быть приготовлены потребителем из реагентов, размещённых в секциях и модулях изделия по методикам, описанным во входящих в состав лаборатории руководстве и сопроводительном паспорте. По истечении срока годности расходуемых материалов лаборатория ВХЭЛ-3П может эксплуатироваться с использованием комплекта пополнения. В жарких условиях эксплуатации и при хранении изделия при повышенных температурах срок службы может сокращаться.

Состав лаборатории ВХЭЛ-3П приведен в таблице №2, вкладка «характеристики».

Дополнительные средства оснащения к ВХЭЛ-3П приведены в таблице №3, вкладка «характеристики».

Габаритные размеры и масса модулей ВХЭЛ-3П приведены в таблице №4, вкладка «характеристики».

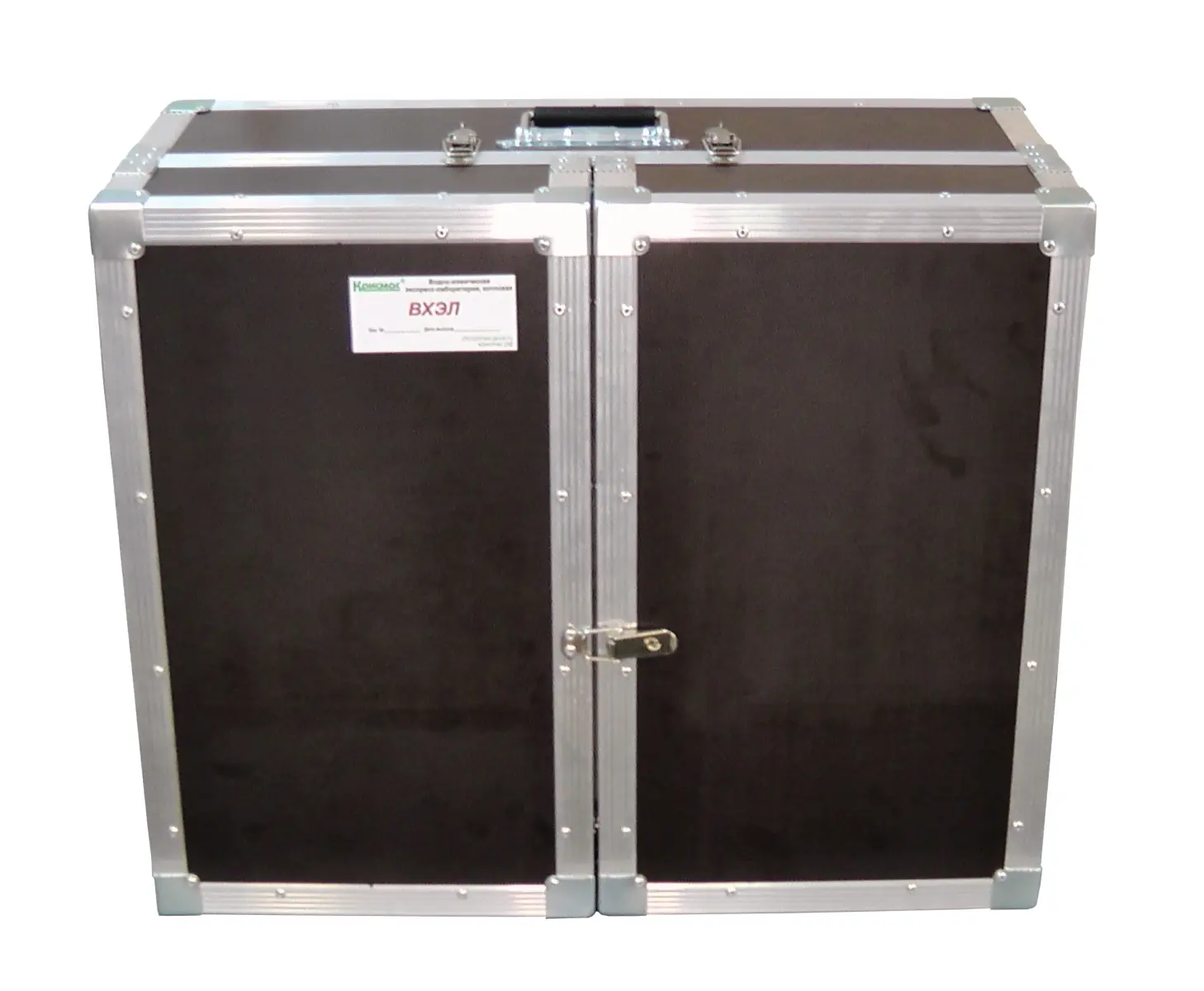

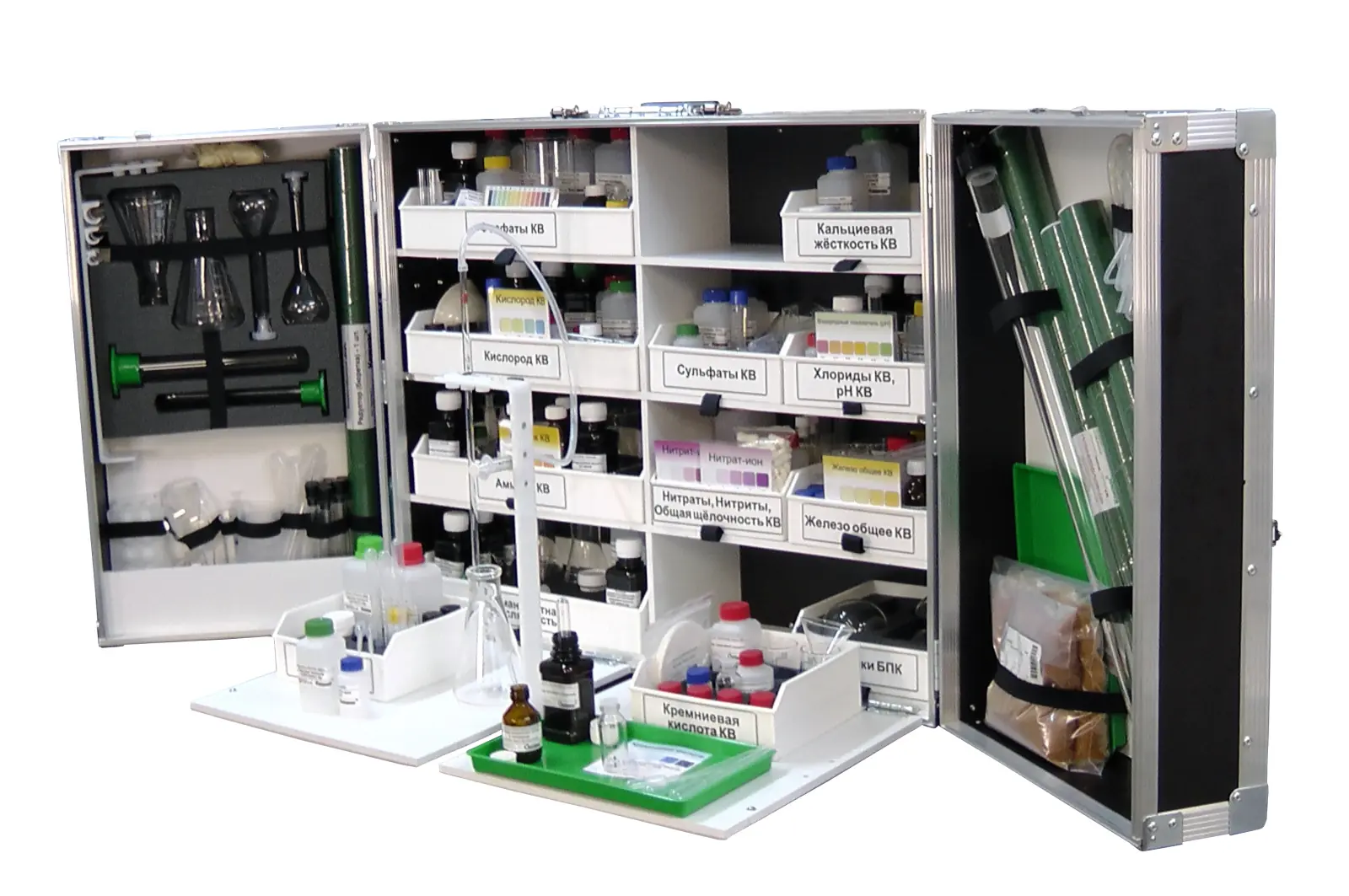

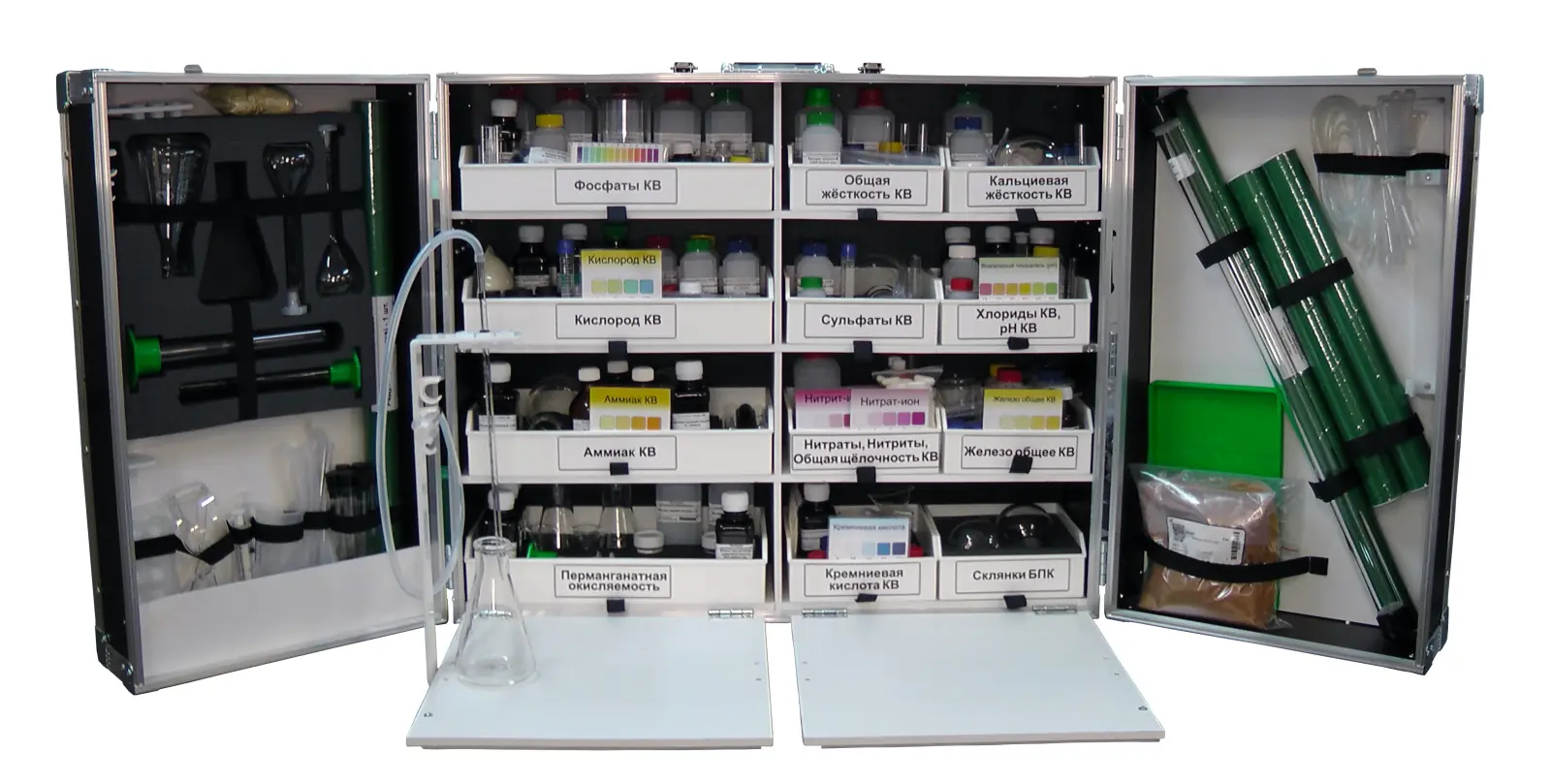

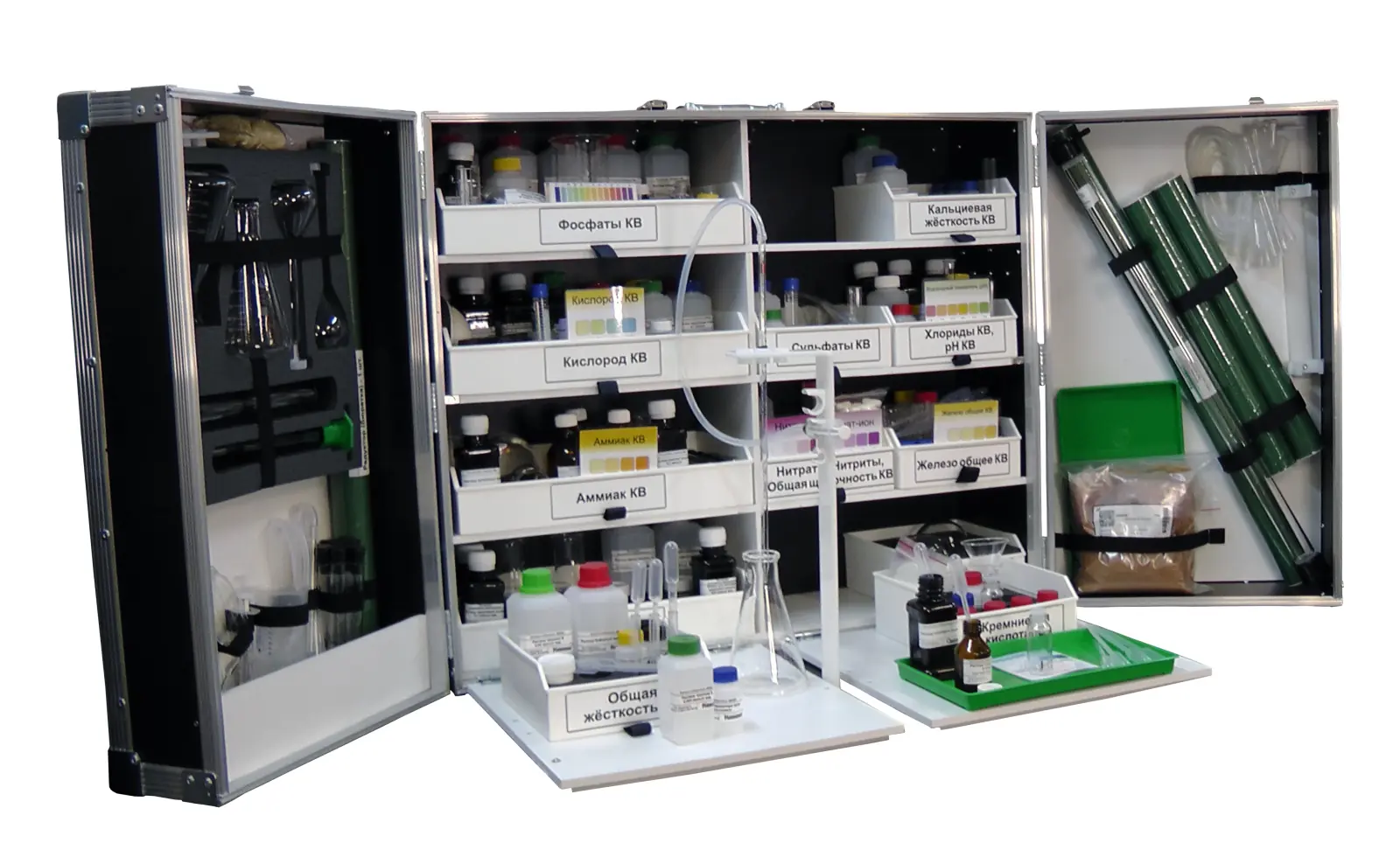

Модуль ВХЭЛ-3П представляет собой удобный для переноски, транспортирования и хранения жесткий корпус-укладку, в который компактно и надежно размещены флаконы и пакеты с необходимыми расходуемыми химическими реагентами и растворами, средства измерений, инструментарий, стеклянная посуда и принадлежности для контроля, средства защиты и документация.
Модернизированная лаборатория ВХЭЛ-3П может быть дополнительно оснащена портативным набором специальной мерной посуды, что способствует получению более точных результатов.

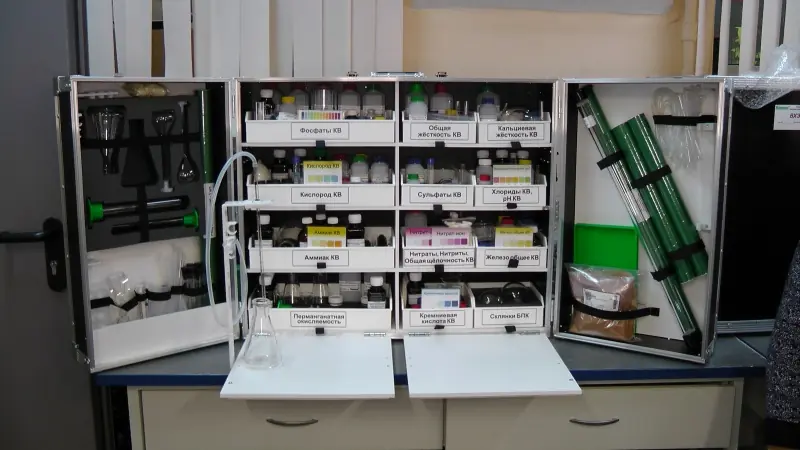

Лаборатория ВХЭЛ-3П может эксплуатироваться как в варианте настольного размещения, так и в варианте с размещением на стене (переборке). Вариант настольного размещения укладок является рекомендуемым, при этом изделие должно опираться на жёсткое основание-столешницу, а укладку рекомендуется жёстко и надёжно фиксировать к стене либо переборке с использованием имеющегося в составе изделия комплекта крепежа.
Вариант размещения с подвеской на стене (переборке) может быть также реализован, для этого необходимо подготовить укрепляющую полку или угловые кронштейны под дно изделия, а также закрепить заднюю панель корпуса-укладки к твердой стене из прочного материала, способной выдерживать большие нагрузки.

Работать с ВХЭЛ-3П может оператор (инженер, лаборант, техник), не имеющий специального химико-аналитического образования, ознакомленный с правилами техники безопасности, освоивший приведенные методики, имеющий навыки выполнения основных операций и прошедший проверку знаний и навыков (отбора и подготовки проб, приготовления растворов реагентов из готовых компонентов, проведения титрования, использования шкал для визуального колориметрирования и др.).

При необходимости, в Учебном центре ЗАО «Крисмас+» можно пройти краткосрочные курсы по работе с разработанным и производимым компанией оборудованием для анализа. По результатам обучения выдается специальный сертификат.

Лаборатория ВХЭЛ-3П успешно применяется в учебных целях при изучении методов и технологий водно-химического контроля в специализированных образовательных организациях.

В состав и рецептуру изделия разработчиком и производителем могут быть внесены незначительные изменения, не ухудшающие его технические и эксплуатационные характеристики. Продукция производится ЗАО «Крисмас+» под зарегистрированной товарной маркой «КРИСМАС» (свидетельство № 570418).

Гарантийный срок – 6 месяцев от даты выпуска.
Ограничение гарантийных сроков на изделие до 6 месяцев (ограниченная гарантия) обусловлено невозможностью введения гарантии на соблюдение фактических условий транспортирования и хранения на объектах транспорта и потребителя.

Отработанные в ходе подготовительных и контрольных операций реагенты и растворы, проанализированные пробы, а также отработанные растворы и растворы с истёкшим сроком годности подлежат утилизации. Правила утилизации описаны в прилагаемом к изделию паспорте.
