Тест-комплект «pH КВ»

Назначение

Тест-комплекты котловые (далее - ТК) – портативные аналитические наборы, предназначенные для выполнения количественного или полуколичественного химического анализа технической воды, используемой в котельных, на содержание одного вещества (группы однородных веществ) в лабораторных или производственных (цеховых) условиях (см. раздел сайта: «Оборудование для контроля в котельных»).

Тест-комплект рН КВ (далее – тест-комплект рН КВ, ТК рН КВ, изделие) является базовой моделью разработанного и производимого ЗАО «Крисмас+» модельного ряда ТК рН КВ.

Тест-комплект рН КВ предназначен для аналитического экспресс-определения рН (отрицательного десятичного логарифма концентрации водородных ионов) в пресных технических водах – исходной, сетевой, подпиточной, питательной, составляющих её конденсатах, в котловых, циркулирующих в системах охлаждения и теплофикационных водах в лабораторных или производственных (цеховых) условиях.

pH — это «температура» вашего водно-химического режима. Отклонение от нормы всего на 0,5 единицы — и вы рискуете получить кислотную или щелочную коррозию, образование накипи или шлама. Тест-комплект рН КВ позволяет за 1 минуту проверить pH в любой точке технологической цепи — от исходной воды до котлового конденсата — и мгновенно скорректировать режим, не дожидаясь результатов из лаборатории.

Изделие позволяет осуществлять экспресс-определение рН двумя визуально-колориметрическими методами (аналогично РД 24.031.120-91 и РД 24.032.01-91).

Окупаемость тест-комплекта рН КВ наступает уже после первого же анализа:

• Стоимость одного лабораторного анализа на pH в сторонней лаборатории — от 300 до 500 рублей за пробу;
• Стоимость одного анализа с использованием тест-комплекта рН КВ (при цене 12 200 ₽ и ресурсе 100 определений) — всего 122 рубля. При приобретении комплектов пополнения ресурс изделия неограничен.

Прямая экономия на 100 анализах: от 17 800 до 37 800 рублей уже в первый год использования. Но главное — вы предотвращаете аварию. Один выход котла из строя из-за коррозии или накипи, вызванных неправильным pH, — это минимум 2–5 миллионов рублей на ремонт и простой. Комплект окупается мгновенно при первом же выявленном отклонении.

Для более точного определения рН ЗАО «Крисмас+» производит тест-комплект рН-КВ-П отличающийся от ТК рН КВ наличием в составе портативного рН-метра рН-410. В этом случае производитель рекомендует дополнительно использовать набор мерной посуды многофункциональный (Набор Мф-М Артикул 6.211.1).

Определяемые при этом параметры, используемые для этого стандартизованные методы, а также диапазоны измеряемых показателей указаны в таблице №1 вкладки «Характеристики».

Области применения

Тест-комплект рН КВ применяется на предприятиях тепловых сетей, топливно-энергетического комплекса, котельных, ТЭЦ промышленных предприятий при организации водно-химического режима и аналитического химического контроля водогрейных котлов, паровых стационарных котлов-утилизаторов, энерготехнологических и т.п. котлов, а также производственных вод тепловых электростанций, для:

• Обеспечения защиты от коррозии металла:
  • Пониженное pH (кислотная среда, ниже ~8,5) приводит к интенсивной кислотной коррозии оборудования, особенно в местах повышенной тепловой нагрузкой;
  • Повышенное pH (выше ~11,5–12,0) увеличивает риск щелочной коррозии и каустической хрупкости, особенно в зонах с локальным повышением концентрации щёлочи;
  • ТК рН помогает удерживать pH в безопасной и технологически обоснованной области.

• Предотвращения образования накипи и шлама:
  • При низком pH соли жёсткости выпадают в виде накипи на поверхностях нагрева, а при высоком в виде шлама, что заметно снижает КПД котла.

• Обеспечения качества пара и защита оборудования:
  • Избыточная щёлочность негативно сказывается не только на самом котле, но и на паропроводах, теплообменниках и потребителях пара.

Если pH «ушёл», это почти всегда следствие системного отклонения: ошибки водоподготовки, нестабильного дозирования, подсоса загрязнений по конденсату, некорректной продувки или неправильной организации контроля.

Тест-комплект рН КВ также применяется в учебных целях при изучении методов и технологий водно-химического контроля в сфере среднего и высшего профессионального образования. Особенно эффективно такое использование в ходе производственной практики.

Кому более всего подходит тест-комплект рН КВ:

• Начальникам химцехов ТЭЦ — для оперативного контроля и отчётности;
• Главным инженерам котельных — чтобы держать руку на пульсе и не допускать коррозии;
• Технологам водоподготовки — для оптимизации дозировки реагентов;
• Мастерам и техникам — для ежесменного экспресс-анализа без специальной химической подготовки;
• Учебным центрам — для наглядного обучения методам водно-химического контроля.

Устройство

ТК рН КВ производится по ТУ 26.51.53-600-82182574-2024.

Данное изделие производится под зарегистрированной товарной маркой «КРИСМАС» (свидетельство № 404860, № 570418).

Тест-комплекты рН КВ при производстве проходят внутрилабораторный контроль и техническую приёмку, после чего паспорта на изделия заверяются печатью ОТК производителя (ЗАО «Крисмас+»). Потребителю изделия поступают в опломбированном виде.

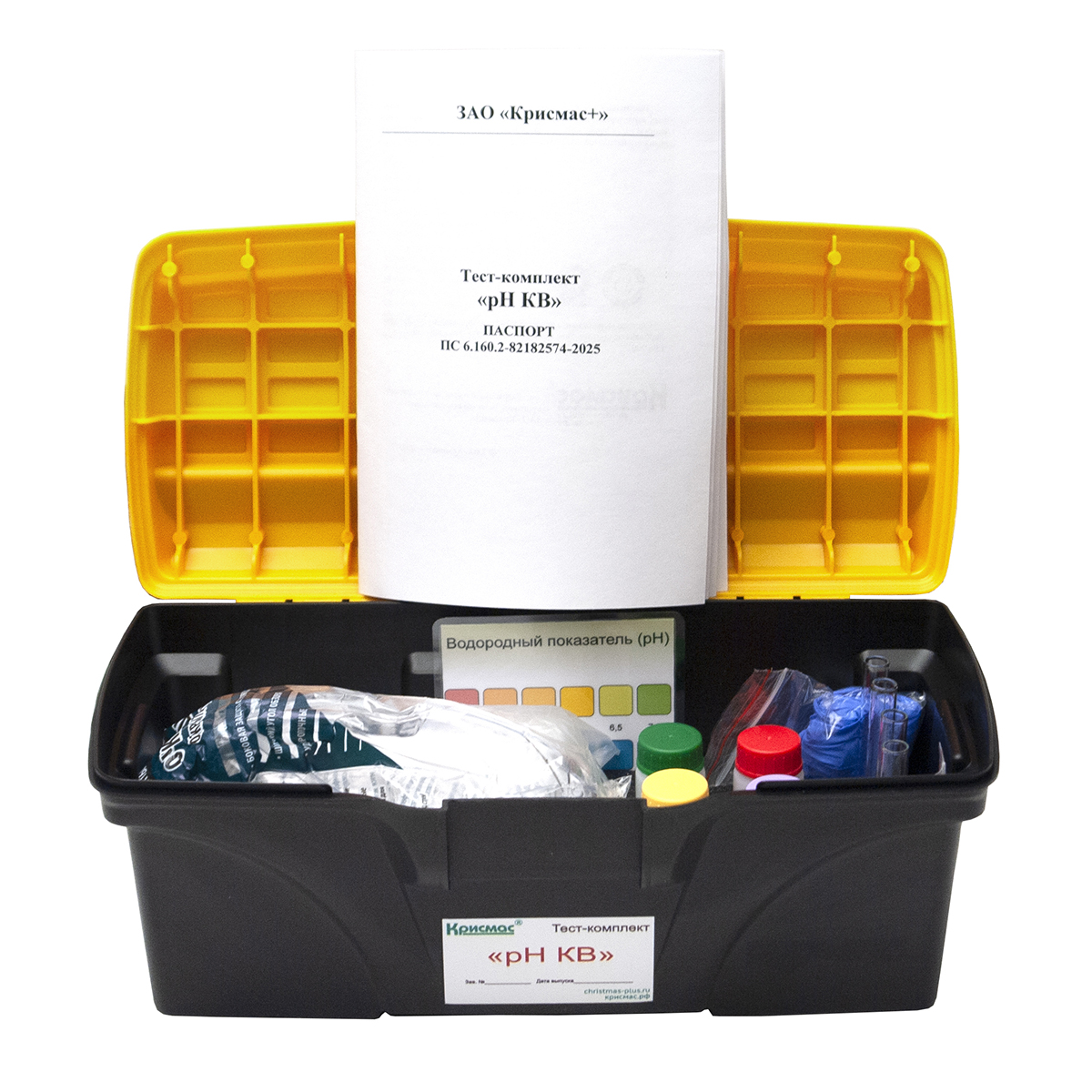

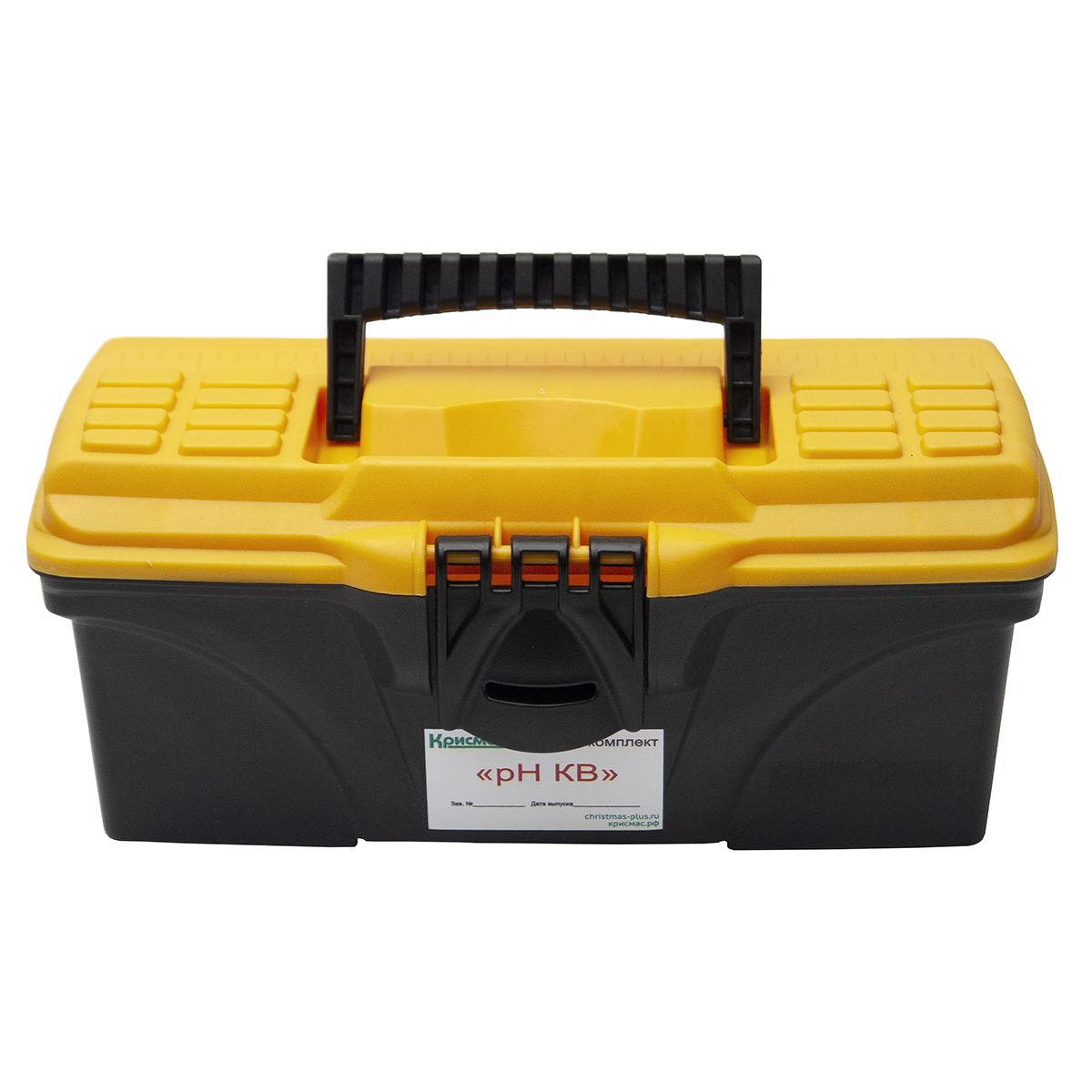

Тест-комплект рН КВ представляет собой удобный для транспортирования и хранения корпус-укладку из прочного водостойкого пластика, снабжённую замком и ручками для переноски. Внутри укладки в специальном ложементе размещены флаконы и пакеты с расходуемыми химическими реагентами и растворами, средства измерений, стеклянная посуда и принадлежности для контроля, средства защиты и документация.

ТК рН КВ максимально прост и удобен в использовании.

Тест-комплект рН КВ позволяет определять рН двумя визуально-колориметрическими методами:

• При первом стандартном визуально-колориметрическом (индикационном) методе определения рН окраску пробы визуально сравнивают с окраской образцов контрольной шкалы из состава тест-комплекта;
• При втором визуально-колориметрическом методе используют индикаторы (метиловый оранжевый, смешанный индикатор, фенолфталеин), изменяющие окраску в соответствующих диапазонах pH пробы анализируемой воды. Полученные окраски интерпретируют по специальной таблице из паспорта на изделие.

Правила работы и методика применения тест-комплекта подробно приведены в паспорте на изделие.

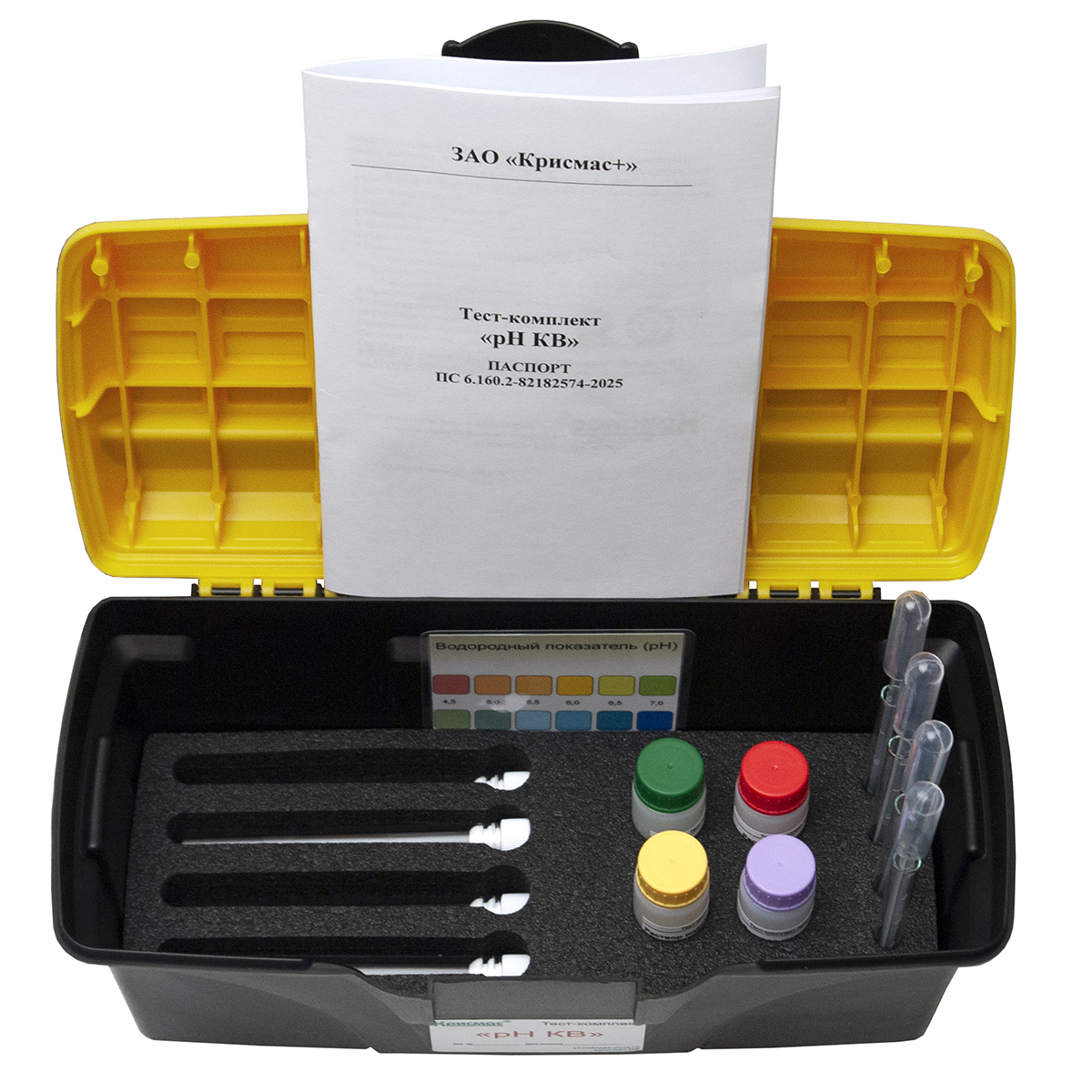

Лёгкий и компактный кейс не занимает много места на столе. Всё внутри надёжно зафиксировано: готовые индикаторы, пробирки, контрольная шкала. Никаких весов, никаких бюреток, никаких расчётов — просто капните реактив в пробу и сравните с шкалой.

Состав ТК рН КВ приведен в таблице №2 вкладки «Характеристики».

Технические характеристики

Рабочие условия при анализе:

• Температура анализируемой пробы воды и окружающего воздуха — от плюс 10 °С до плюс 35 °С;
• Относительная влажность атмосферного воздуха, а также атмосферное давление не регламентируются.

Примечание:
Рекомендуемая температура окружающего воздуха при отборе и обращении с пробой, а также при выполнении анализа должна быть в пределах от 5 до 40 °С.

Диапазон определяемых значений рН составляет от 4,5 до 11,0 при точности анализа ±0,5 ед. рН.

Контрольная шкала образцов окраски для определения рН отградуирована по точкам (в ед. рН): 4,5; 5,0; 5,5; 6,0; 6,5; 7,0; 7,5; 8,0; 8,5; 9,0; 10,0; 11,0.

Продолжительность выполнения анализа – не более 1 мин (без учета времени подготовки к анализу). Результат за 60 секунд. Быстрее, чем вы нальёте пробу в пробирку для отправки в лабораторию. Не нужно ждать дни, не нужно везти пробы – вы получаете ответ прямо в цехе и можете сразу принять решение

Объём пробы для анализа – 5 мл.

Габаритные размеры и масса изделия приведены в таблице №3 вкладки «Характеристики».

Срок службы тест-комплекта рН КВ составляет не менее 3 лет с даты выпуска изделия. При соблюдении всех установленных правил применения, транспортирования, хранения, а также своевременного восполнения расходных и пришедших в негодность компонентов, изделие может служить долгие годы.

По истечении срока годности эксплуатация изделия может осуществляться с использованием соответствующего комплекта пополнения. При приобретении комплектов пополнения ресурс ТК рН КВ неограничен.

ТК рН КВ поставляется в составе корпуса-укладки (1 место).

Поставка осуществляется транспортной компанией, либо на условиях самовывоза. При необходимости, отдельно оговариваются условия поставки в более короткие сроки, а также желательные для заказчика условия транспортировки (авто или железнодорожным перевозчиком и т.д.).

В комплектность и укладку тест-комплекта разработчиком и производителем ЗАО «Крисмас+» могут быть внесены незначительные изменения, не ухудшающие его технических и эксплуатационных характеристик.

Рекомендуемое дополнительное оборудование к тест-комплекту рН КВ приведено в таблице №4 вкладки «Характеристики».

Преимущества и особенности

Тест-комплект рН КВ:

• Разработан и серийно производится из отечественного сырья и материалов в оригинальном исполнении исключительно ЗАО «Крисмас+»;
• Оперативно легко разворачивается на лабораторном (рабочем) столе с лёгкой доступностью готовых к применению компонентов;
• Метод определения рН, реализованный в тест-комплекте рН КВ основан на РД 24.031.120-91 «Методические указания. Нормы качества сетевой и подпиточной воды водогрейных котлов, организация водно-химического режима и химического контроля» и РД 24.032.01-91 «Методические указания. Нормы качества питательной воды и пара, организация водно-химического режима и химического контроля паровых стационарных котлов-утилизаторов и энерготехнологических котлов»;
• Имеющиеся при стандартной комплектации расходуемые материалы (реагенты, растворы и др.) позволяют выполнить не менее 100 определений рН. Все расходные материалы и принадлежности отечественного производства, легко восполняются комплектом пополнения (КП рН КВ) при обращении в предприятие-изготовитель ЗАО «Крисмас+»;
• Не содержит взрывопожароопасных, сильнодействующих, ядовитых и наркотических веществ;
• Благодаря оснащению готовым к использованию оборудованием, реагентами, растворами и материалами применим в производственных (цеховых) условиях в отсутствие водоснабжения и электроснабжения;
• Может применяться персоналом, не имеющим специальной химико-аналитической подготовки, благодаря подробному описанию в прилагаемом иллюстрированном руководстве операций отбора и подготовки проб, выполнения определений, а также вспомогательной информации по водно-химическому анализу (механики, техники, лаборанты);
• Тест-комплект рН КВ является самым оперативным инструментом управления надёжностью, безопасностью и экономичностью работы парового котла.

При pH ниже 7,0 начинается кислотная коррозия — стенки труб истончаются, появляются свищи и трещины.

При pH выше 11,5 — щелочная коррозия и каустическая хрупкость — металл становится хрупким и может разрушиться внезапно, без предупреждения.

При неправильном pH соли жёсткости выпадают в накипь, снижая КПД на 5–12% и увеличивая расход топлива.

Стоимость ремонта котла после коррозионного разрушения — от 2 до 5 миллионов рублей. Аварийный останов с простоем — до 10 миллионов рублей упущенной выгоды.

Тест-комплект рН КВ — это страховка стоимостью 12 200 рублей, которая позволяет ежесменно проверять «пульс» оборудования и не доводить до катастрофы.

Примечание:
При необходимости в Учебном центре ЗАО «Крисмас+» можно пройти краткосрочные курсы по работе с разработанным и производимым компанией оборудованием. По результатам обучения выдается специальный сертификат.
