Судовая водно-химическая экспресс-лаборатория СЛКВ-1

Назначение

Cудовая экспресс-лаборатория контроля показателей качества воды СЛКВ-1 (далее – судовая лаборатория СЛКВ-1, судовая лаборатория, лаборатория, изделие) является базовой моделью разработанного и производимого ЗАО «Крисмас+» модельного ряда судовых экспресс-лабораторий контроля топлив и масел СЛКВ.

Судовая экспресс-лаборатория СЛКВ-1 представляет собой портативную лабораторию, предназначенную для контроля показателей качества воды, используемой в хозяйственно-питьевом обеспечении судов (в том числе воды минерализованной) и воды, используемой в судовых силовых установках (конденсате, дистилляте, питательной, котловой, охлаждающей) и на береговых объектах.

Количество анализов: не менее 100 по каждому определяемому показателю.
При приобретении комплектов пополнения ресурс лаборатории неограничен.

В изделии используются методики, соответствующие действующей нормативной документации на выполнение контроля на судах основных показателей качества хозяйственно-бытовой воды и воды, используемой в судовых силовых установках.

Титриметрическая методика определения хлоридов (МВИ-02-144-09), разработанная ЗАО «Крисмас+», включена в Реестр аттестованных методик измерений РФ.

При наличии фотоколориметра* изделие позволяет дополнительно осуществлять аналитический химический контроль показателей качества воды фотометрическим методом. При этом, определяются следующие показатели:

• Железо общее (сумма Fe²⁺ и Fe³⁺), мг/л, ФМ со-фенантролином, МВИ-01-190-09;
• Фосфаты, мг/л, ФМ с молибдатом аммония, МВИ-05-240-10;
• Фосфаты (полифосфаты и эфиры фосфорной кислоты, по РО₄^3-), мг/л, ФМ ГОСТ 18309-2014.

Две используемые для этого фотометрические методики измерений разработаны ЗАО «Крисмас+» и внесены в Федеральный реестр аттестованных методик.

Примечание
*) Производитель рекомендует в качестве фотоколориметра использовать портативный набор-укладку для фотоколориметрирования «Экотест-2020-К». Набор-укладка выполнена на основе аттестованного микропроцессорного фотоколориметра-концентратометра ЭКОТЕСТ-2020 (номер в государственном реестре средств измерений 31761-06). Подробнее о наборе-укладке для фотоколориметрирования «Экотест-2020-К» в подразделе сайта компании: «Фотометры».

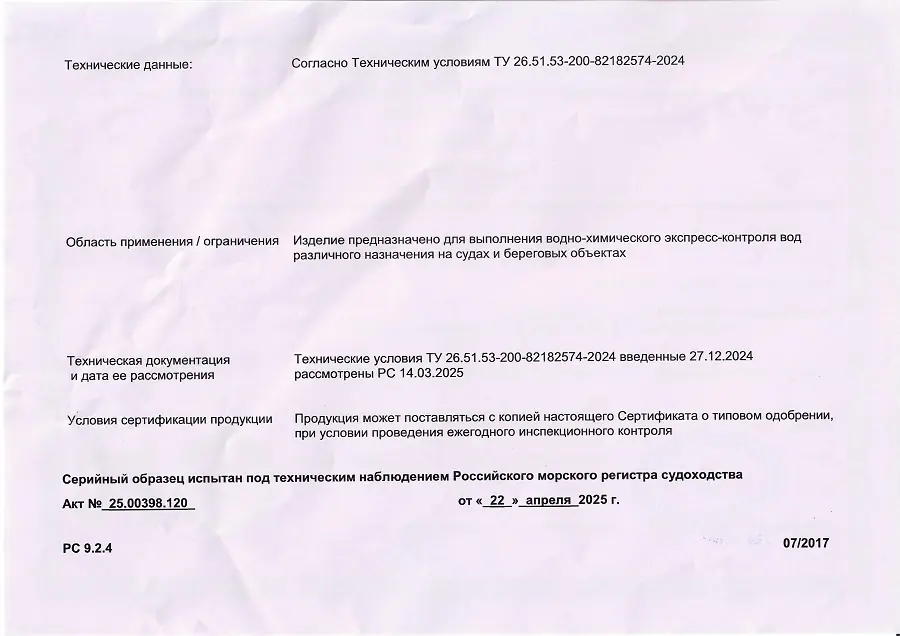

Судовая водно-химическая экспресс-лаборатория СЛКВ-1 сертифицирована Российским морским регистром судоходства (Сертификат 25.00399.120 от 22.04.2025).

Определяемые при этом показатели и характеристики методов определения указаны в таблице №1 вкладки «Характеристики».

Помимо лаборатории модели СЛКВ-1, ЗАО «Крисмас+» производит и поставляет модели:

• СЛКВ-2, отличающуюся от СЛКВ-1 наличием в составе 2 дополнительных функциональных модулей – тест-комплектов* «Прозрачность и мутность» и «Цветность»;
• СЛКВ-3, отличающуюся от СЛКВ-1 наличием в составе 3 дополнительных функциональных модулей - кондуктометра «Эксперт-002-2-6н»**, а также тест-комплектов* «Прозрачность и мутность» и «Цветность»;
• СЛКВ-4, отличающуюся от СЛКВ-1 наличием в составе 5 дополнительных функциональных модулей - набора-укладки для фотоколориметрирования «Экотест-2020-К», рН-метр рН-410**, кондуктометра «Эксперт-002-2-6н», а также тест-комплектов «Прозрачность и мутность» и «Цветность».

Примечание
*) Тест-комплекты (далее - ТК) – портативные аналитические наборы (ряд ТК обеспечен аттестованными методиками измерений), предназначенные для выполнения количественного или полуколичественного химического анализа (воды, почвенной вытяжки, специальных сред) на содержание одного вещества (группы однородных веществ) в полевых, лабораторных или производственных условиях (см. раздел сайта: «Оборудование для анализа воды», подраздел: «Тест-комплекты для анализа воды»).
**) Более подробную информацию о приборах см. раздел сайта компании «Оборудование для анализа воды».

Области применения

Cудовая экспресс-лаборатория СЛКВ-1 применяется как в лабораторных, так и во внелабораторных условиях (непосредственно в машинном или котельном отделении, в условиях необорудованных судовых помещений) при эксплуатации судового оборудования для:

• Контроля соответствие показателей качества требованиям нормативных документов. Например, ГОСТ 29183-91 «Вода для хозяйственно-питьевого обеспечения судов. Требования к качеству» и другим нормативными актам;
• Обеспечения защиты воды для хозяйственно-питьевого обеспечения судов от загрязнения;
• Предотвращения накипеобразования и защиты от коррозии котельного оборудования и соответствующих коммуникаций в целях поддержания их эффективной и безаварийной работы;
• Контроля соблюдения установленного водно-химического режима в котельных.

Экспресс-лаборатория СЛКВ-1 также применяется в среднем и высшем профессиональном образовании в учебных целях при изучении стандартизованных методов и технологий проведения контроля основных показателей качества воды.

Устройство

Cудовая экспресс-лаборатория СЛКВ-1 производится по ТУ 26.51.53–200–82182574–2024.

Данное изделие производится под зарегистрированной товарной маркой «КРИСМАС» (свидетельство № 404860, № 570418).

В экспресс-лаборатории СЛКВ-1 определения показателей осуществляются органометрическим, бумажно-хроматографическим, титриметрическим и визуально-колориметрическим стандартизованными методами. При наличии фотоколориметра изделие может использоваться для выполнения аналитического химического контроля воды фотометрическим методом. Ряд методик аттестован во ВНИИМ им. Д.И.Менделеева (см. таблицу №1 вкладки «Характеристики»).

Лаборатория сформирована по модульному принципу.

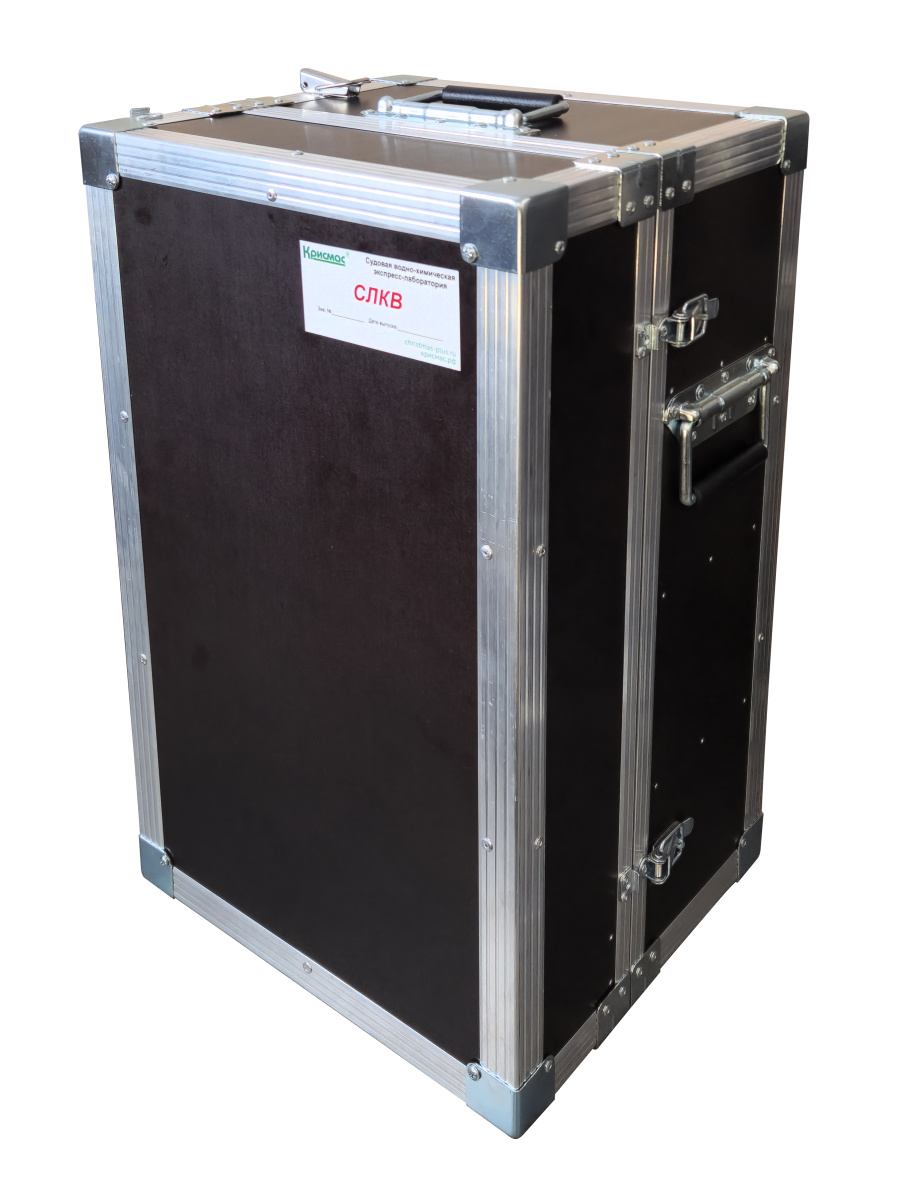

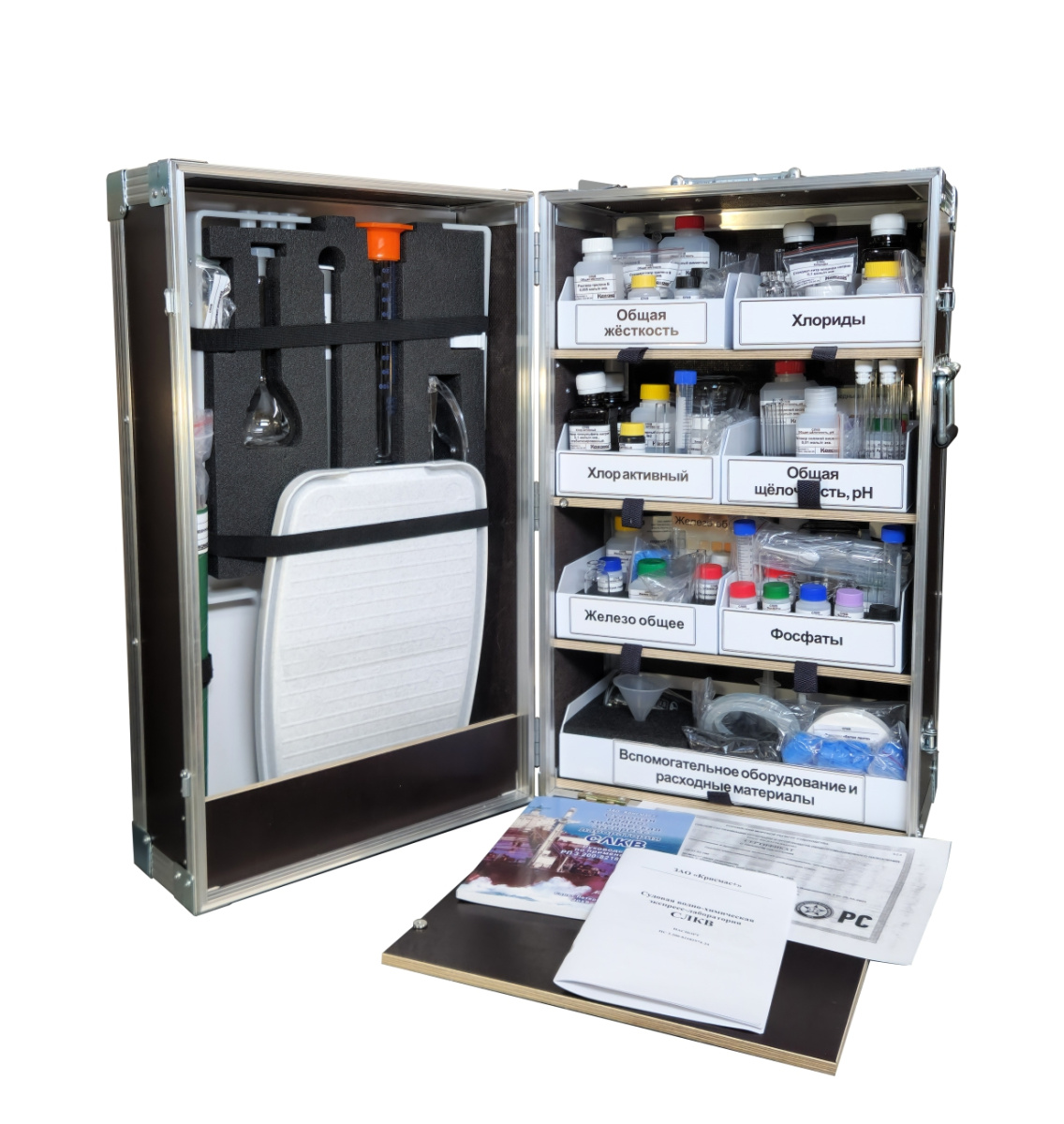

Основной модуль экспресс-лаборатории СЛКВ-1 представляет собой раскрывающийся ящик-укладку из водоустойчивого пластика, снабжённый замком и ручкой для переноски. При необходимости предусмотрена возможность размещения изделия на стенке или судовой переборке. Ящик-укладка имеет откидную полку-столик для размещения оборудования, реагентов, принадлежностей и выполнения определений.

Ящик-укладка выполнен по секционному принципу. Секцией считается фрагмент укладки, в котором размещается секционный модуль, содержащий готовые реагенты и растворы, посуду, инструментарий и принадлежности для выполнения контрольных операций по определению определённых показателей (см. табл.1. вкладки «Характеристики»). Всего в ящике-укладке лаборатории СЛКВ-1 6 секций. Отдельные средства комплектации (лабораторная посуда, цилиндры, документация и т.п.) размещены в пространстве на внутренней стороне дверцы ящика-укладки.

Все секционные модули легко извлекаются из индивидуальных секций и могут быть размещены на столике.

Правила работы и методика применения экспресс-лаборатории СЛКВ-1 подробно приведены в комплекте сопроводительной документации, включающей:

• Руководство по применению: «Судовая водно-химическая экспресс-лаборатория СЛКВ», РП 3.200-82182574-24;
• Паспорт изделия;
• Сертификат о типовом одобрении.

В руководство, помимо правил работы и методик применения лаборатории СЛКВ-1, включены сведения, позволяющие обеспечить удобство работы с лабораторией СЛКВ-1 и надежность получаемых результатов.

Полный состав экспресс-лаборатории СЛКВ-1 приведен в таблице №2 вкладки «Характеристики».

Сопроводительная документация в сокращенных версиях для данного изделия приведена во вкладке «Файлы и документы».

Технические характеристики

Примечание
Подробные технические характеристики - см. вкладку «Характеристики».

Рабочие условия применения лаборатории СЛКВ-1:

• Температура окружающего воздуха — от 10 до 35 ºС (при определении содержания воды - от 15 до 28 ºС);
• Относительная влажность атмосферного воздуха, а также атмосферное давление – не регламентируются;
• Крен — до 22,5º.

Срок службы экспресс-лаборатории СЛКВ-1 составляет не менее 3 лет от даты выпуска. При соблюдении правил применения, транспортирования, хранения и технического обслуживания, а также своевременного восполнения расходных и пришедших в негодность компонентов изделие может служить долгие годы.

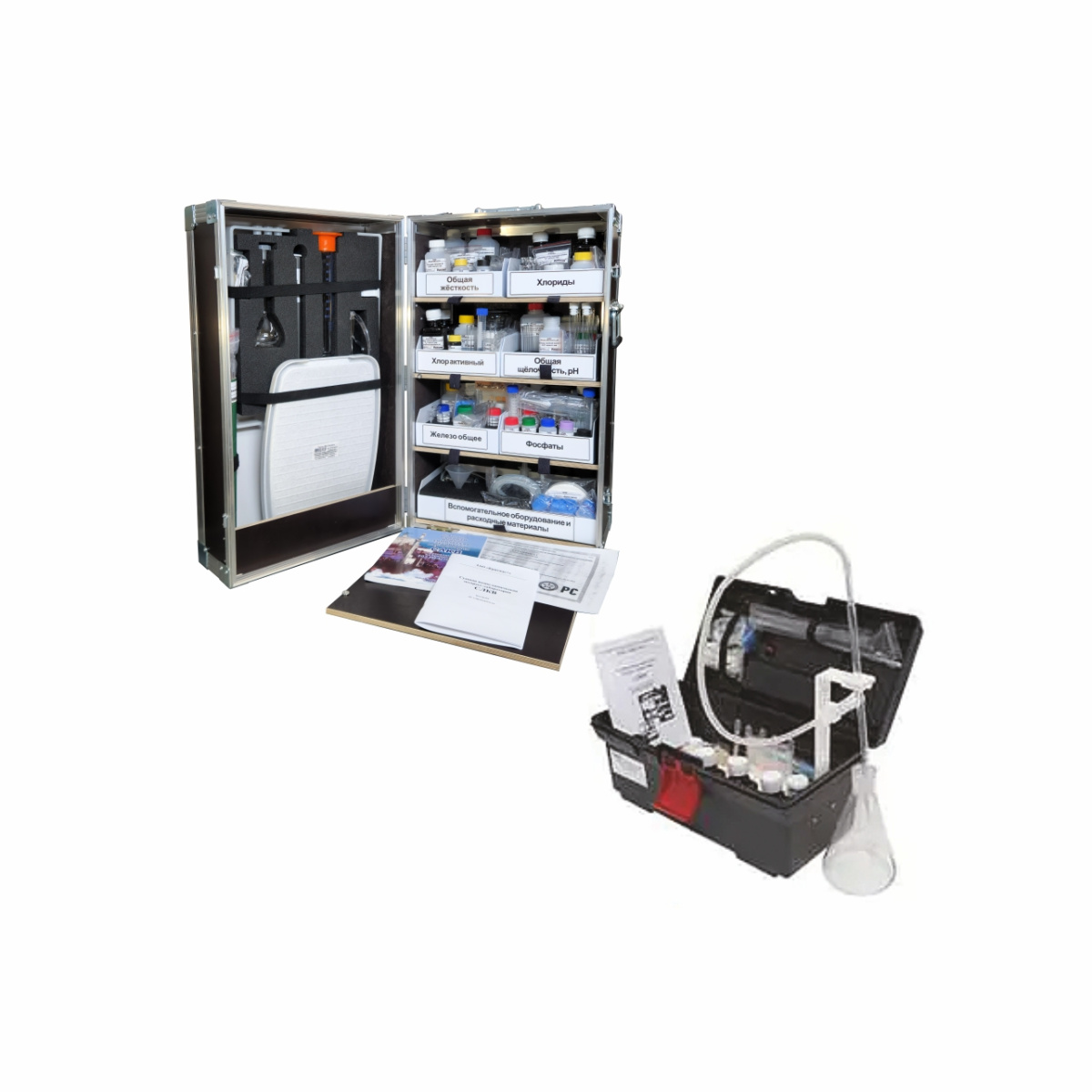

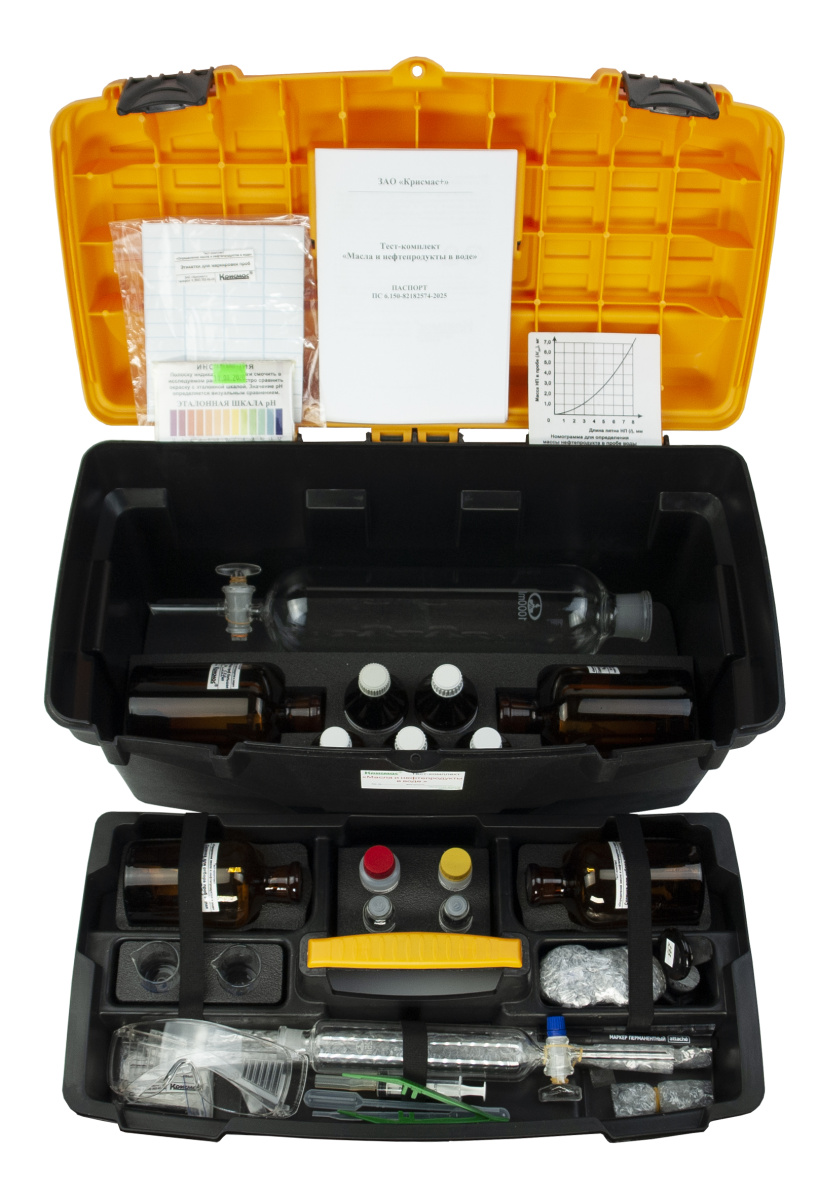

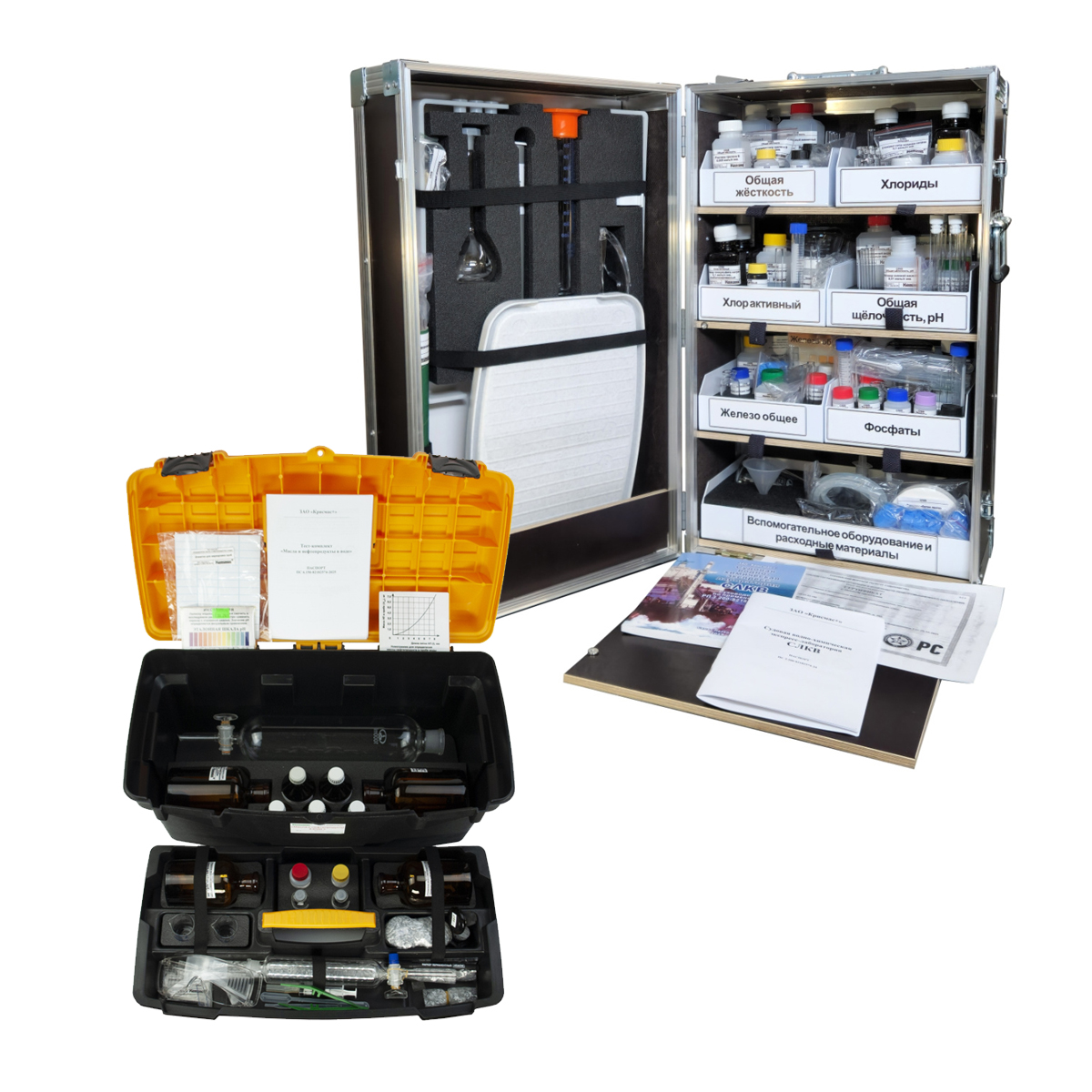

Судовая экспресс-лаборатория СЛКВ-1 поставляется в составе ящика-укладки СЛКВ-1 и тест-комплекта «Масло и нефтепродукты в воде» (2 места).

Поставка осуществляется транспортной компанией, либо на условиях самовывоза. При необходимости, отдельно оговариваются условия поставки в более короткие сроки, а также желательные для заказчика условия транспортировки (авто или железнодорожным перевозчиком и т.д.).

В комплектность и укладку портативной экспресс-лаборатория СЛКВ-1 производителем ЗАО «Крисмас+» могут быть внесены незначительные изменения, не ухудшающие её технические и эксплуатационные характеристики.

Все использованные растворы и материалы утилизируются в общем порядке, принятом для лабораторных отходов.

Экспресс-лабораторию СЛКВ-1 следует хранить в прохладном месте.

Состав экспресс-лаборатория СЛКВ-1 может быть изменен в зависимости от конкретных пожеланий потребителя, в том числе за счет его расширения дополнительными функциональными модулями, а именно: портативными лабораториями, тест-комплектами, вспомогательными наборами, приборами и лабораторным оборудованием, производимым и поставляемым ГК «Крисмас» для контроля основных показателей качества воды (см. сайт компании, разделы: «Оборудование для контроля на судах» и «Оборудование для анализа воды»).

Кроме того, для повышения эффективности и удобства работы с изделием производитель рекомендует следующее дополнительное оборудование:

• Набор-укладка для фотоколориметрирования «Экотест-2020 К» (Артикул № 3.300);
• Кондуктометр «Эксперт-002-2-6н» или аналогичный;
• pH-метр / милливольтметр портативный рН-410 или аналогичный;
• Анализатор растворённого кислорода «Марк-302Т» или аналогичный;
• Преобразователь ионометрический И-510 или аналогичный;
• Тест-комплекты для анализа воды по запросу потребителя (см. сайт компании, раздел: «Оборудование для анализа воды»);
• Приборы контроля воды по запросу потребителя (см. сайт компании, раздел: «Оборудование для анализа воды»);
• Набор для отбора и переноски проб (Артикул № 6.175);
• Набор посуды для химического анализа многофункциональный (МФ) (Артикул 6.211);
• Набор МФ-М (мерная посуда) (Артикул 6.211.1);
• Набор МФ-Л (лабораторная посуда) (Артикул 6.211.2);
• Набор МФ-0,5-1(мерная и лабораторная посуда вместимостью 0,5-1 л) (Артикул 6.211.3);
• Набор МФ-Р (мерная посуда для ТК) (Артикул 6.211.4);
• Комплект пополнения СЛКВ-1 (КП-СЛКВ-1);
• Комплект запасных частей, инструментов и принадлежностей к СЛКВ-1 (ЗИП СЛКВ-1).

Кроме мобильного варианта лаборатория СЛКВ-1 может эксплуатироваться как в варианте настольного размещения, так и в варианте с размещением на стене (переборке). Вариант настольного размещения укладки является рекомендуемым. Вариант размещения с подвеской на стене (переборке) может быть также реализован, при этом потребителю следует обеспечить усиление стены (переборки) для достаточной механической прочности подвески изделия.

Преимущества и особенности

Водно-химическая экспресс-лаборатория СЛКВ-1:

• Разработана и серийно производится из отечественного сырья и материалов в оригинальном исполнении исключительно ЗАО «Крисмас+»;
• Экспресс-лаборатория СЛКВ-1 сертифицирована Российским морским регистром судоходства (СЕРТИФИКАТ №25.00399.120 от 22.04.2025);
• Оперативно разворачивается с образованием комфортного и функционального рабочего места для оператора с равной и лёгкой доступностью готовых к применению компонентов;
• Методы исследований, реализованные в лаборатории СЛКВ-1, соответствуют действующей нормативной документации на выполнение контроля основных показателей качества воды на судах. Титриметрическая методика определения хлоридов (МВИ-02-144-09), разработанная ЗАО «Крисмас+», включена в Реестр аттестованных методик измерений РФ. При наличии фотоколориметра изделие может дополнительно использоваться для выполнения аналитического химического контроля воды фотометрическим методом. Ряд методик аттестован во ВНИИМ им. Д.И.Менделеева (см. таблицу №1 вкладки «Характеристики»);
• Обеспечивает проведение контроля с получением достоверных результатов анализов в минимальное время непосредственно в судовых помещениях, при отсутствии стационарной лаборатории или в дополнение к ней, в том числе, при необходимости, прямо на месте отбора проб;
• Имеющиеся, при стандартной комплектации, в лаборатории СЛКВ-1 расходуемые материалы (реагенты, растворы и др.) позволяют выполнить не менее 100 определений по каждому из показателей, за исключением определения нефтепродуктов (50 определений), а также прозрачности (без ограничений). Все расходные материалы и принадлежности отечественного производства, легко восполняются комплектом пополнения (КП СЛКВ-1) при обращении в предприятие-изготовитель ЗАО «Крисмас+»;
• Не содержит взрывопожароопасных, сильнодействующих, ядовитых и наркотических веществ;
• Благодаря оснащению готовым к использованию оборудованием, реагентами, растворами и материалами применима в производственных (цеховых) условиях в отсутствие водоснабжения и электроснабжения;
• Может применяться персоналом, не имеющим специальной химико-аналитической подготовки, благодаря подробному изложению в прилагаемых иллюстрированных руководствах операций отбора и подготовки проб, выполнения определений, а также вспомогательной информации по водно-химическому анализу (механики, техники, лаборанты и т.п.);
• Применение лабораторий СЛКВ-1 позволяет обеспечить безопасность для здоровья экипажа и пассажиров, оптимизировать соответствующие затраты на эксплуатацию судового энергетического оборудования и наладить его эффективную, бесперебойную и безаварийную работу.

Примечание:
При необходимости в Учебном центре ЗАО «Крисмас+» можно пройти краткосрочные курсы по работе с разработанным и производимым компанией оборудованием. По результатам обучения выдается специальный сертификат.
