Прибор предназначен для виброакустической диагностики и определения толщины бетонных плит, настилов мостов, стен, полов и других бетонных конструкций с использованием метода ударного эха (эхолокации) в соответствии со стандартом ASTM C 1383.
Прибор также используется в дорожном строительстве при контроле качества дорожных покрытий, определения толщины асфальта дорожного полотна.

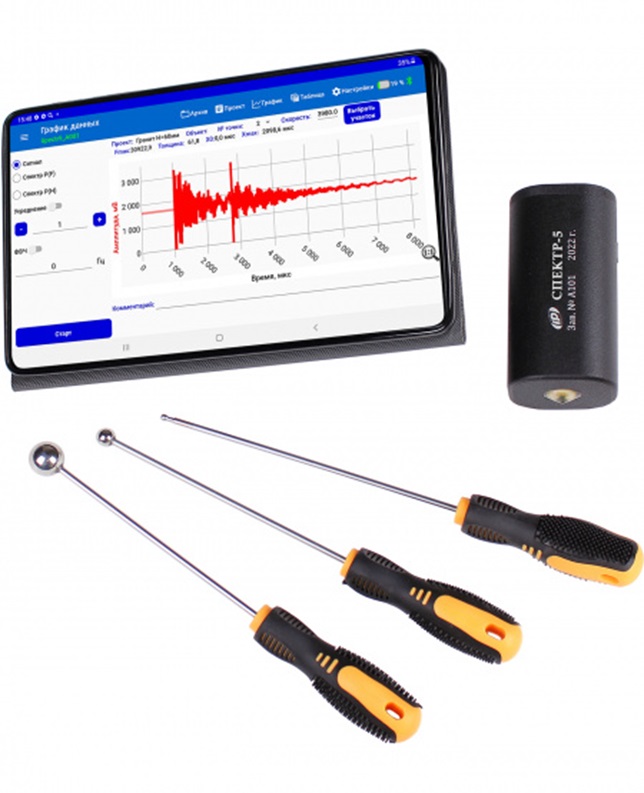

БАЗОВАЯ КОМПЛЕКТАЦИЯ
- Электронный блок «СПЕКТР-5»
- Планшетный компьютер с операционной системой «Андроид» и установленным приложением
- Набор молотков (с диаметрами круглых головок 4.5, 8 и 15 мм)
- Зарядное устройство USB (2А)
- Блок автономного питания*
- Кабель USB A - mini B
- Кабель USB A - USB C
- Руководство по эксплуатации
- Кейс
ОСНОВНЫЕ ФУНКЦИИ
- Электронный блок прибора предназначен для проведения измерений на различных строительных объектах при температурах окружающего воздуха от минус 10 ºС до плюс 40ºС
- Диапазон рабочих температур окружающей среды планшетного компьютера составляет от 0 °С до плюс 35°С
- Вычисление толщины пластинчатой конструкции прибор осуществляет по результатам измерения частоты и использованием известной скорости упругой продольной волны (Р-волны) в конструкции
- Упругая продольная волна в конструкции генерируется кратковременным точечным ударом и отражается между параллельными (противоположными) поверхностями пластины
- Прибор позволяет проанализировать реакцию пластинчатой конструкции на ударное воздействие как во временной, так и в спектральной области
- Период отсчетов, используемых для вычисления частоты Р-волны, записывается в электронный блок прибора с помощью сервисного приложения, установленного на планшетном компьютере
- В приложении на планшетном компьютере сохраняется wav-файл амплитудно-временного сигнала для каждого ударного воздействия, содержимое которого позволяет вывести на экран записанный сигнал в различных вариантах графической визуализации
- В приложении на планшетном компьютере сохраняется wav-файл амплитудно-временного сигнала для каждого ударного воздействия, содержимое которого позволяет вывести на экран записанный сигнал в различных вариантах графической визуализации
- Результаты измерений сохраняются в приложении на планшетном компьютере. Результаты можно просматривать и анализировать непосредственно на объекте исследований и в офисных условиях, используя различные комбинации математических инструментов, доступных в приложении
ОСОБЕННОСТИ
- Интегрированное решение, включающее мобильный беспроводной электронный блок (датчик), приложение на планшетном компьютере и набор ударных элементов для тестирования объектов методом ударного эха
- Возможность выявления серьезных дефектов (расслоений и пустот) на ранней стадии, чтобы избежать дорогостоящего ремонта объекта на более позднем этапе
- Эффективный сбор данных за счет обработки каждого ударного воздействия
- Высокая производительность
- Возможность добавления текстового комментария к любому измеренному результату
- Возможность импортирования результатов измерений на другой планшетный компьютер
- Встроенный литиевый аккумулятор и малое потребление гарантируют продолжительное время автономной работы, а наличие блока автономного питания в комплекте поставки позволяет увеличить продолжительность работы прибора
- Компактность прибора и малые габариты
- Беспроводной интерфейс связи Bluetooth с планшетным компьютером. Дальность устойчивого соединения - не менее 10 м - делает прибор максимально удобным в применении при использовании в полевых условиях
|
Диапазон измерений частоты, кГц |
1,5...65,5 |
|
Диапазон показаний толщины, мм |
20...900 |
|
Собственная резонансная частота, кГц, не менее |
130 |
|
Количество отсчетов в выборке сигнала (N) |
1024/2048/4096/8192/16384 |
|
Разрешение по частоте, Гц |
488,28/244,14/122,07/61,04/30,52 |
|
Пределы допускаемой относительной погрешности измерения частоты, %> |
± 3 |
|
Интерфейс связи с мобильным устройством |
Bluetooth 5.0 (BLE) |
|
Размер экрана планшетного компьютера, дюймов |
8 |
|
Количество точек экрана планшетного компьютера, не менее |
1280х800 |
|
Питание, В |
|
|
- от встроенного Li-Pol аккумулятора |
3,7±0,5 |
|
- от внешнего источника питания (зарядное устройство, блок автономного питания) |
5 ± 0,25 |
|
Потребляемая мощность, Вт, не более |
0,7 |
|
Время непрерывной работы, ч, не менее |
|
|
- электронного блока |
30 |
|
- планшетного компьютера |
10 |
|
Габаритные размеры (длина×ширина×высота), мм, не более: |
|
|
- планшетный компьютер в защитном чехле |
240×150×30 |
|
- электронный блок |
50х50х93 |
|
- прибор в кейсе |
395х310х150 |
|
Масса базового комплекта, кг, не более |
3,0 |
|
Полный средний срок службы, лет, не менее |
10 |
