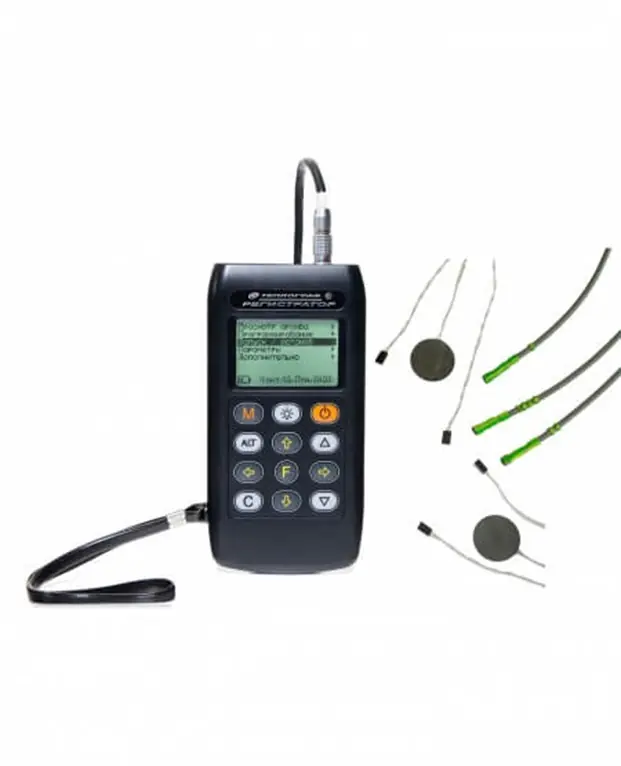

Измеритель теплофизических величин ТЕПЛОГРАФ

Измеритель теплофизических величин ТЕПЛОГРАФ предназначен для:

• Определение сопротивления теплопередаче и термического сопротивления ограждающих конструкций (ГОСТ 56623), блоков оконных и дверных (ГОСТ 26602.1)
• Измерение и регистрация плотности тепловых потоков, проходящих через одно- и многослойные ограждающие конструкции (ГОСТ 25380), через теплоизоляцию и облицовку различных объектов
• Измерение температуры поверхностей или воздуха внутри и снаружи помещений
• Непрерывный мониторинг объектов при натурных и лабораторных испытаниях с определением фактического уровня тепловой защиты
• Уточнение и дополнение результатов тепловизионных обследований объектов

СТРУКТУРА КОМПЛЕКСА

Измеритель теплового потока – ТЕПЛОГРАФ состоит из регистратора, измерительных модулей и датчиков. Выпускают три типа измерительных модулей, различающихся и маркируемых по количеству зон контроля теплового сопротивления 01,02 и 07.

Каждый модуль в зависимости от модификации, может работать с заданным числом датчиков теплового потока, температуры поверхности, температуры и влажности среды. Измеритель плотности тепловых потоков ТЕПЛОГРАФ может иметь в своём составе до четырёх измерительных модулей. Длины кабелей связи и кабелей датчиков заказчик выбирает при заказе.

Регистрирующий блок прибора предназначен для сбора информации с модулей, оснащен графическим дисплеем, клавиатурой, USB интерфейсом. ТЕПЛОГРАФ имеет три типа специальных модулей:

• тип 01 (одна зона контроля): датчик теплового потока + 2 датчика температуры поверхности, дополнительно 1...2 датчика температуры (или температуры и влажности) среды;
• тип 02 (две зоны контроля): состоит из 2 групп по 3 датчика каждая (датчик теплового потока + 2 датчика температуры поверхности), дополнительно 1...2 датчика температуры (или температуры и влажности) среды;
• тип 07 (семь зон контроля): состоит из 7 групп по 3 датчика каждая (датчик теплового потока + 2 датчика температуры поверхности), дополнительно 1...4 датчика температуры (или температуры и влажности) среды.

ПРИМЕНЕНИЕ ТЕПЛОГРАФА

Измерители тепловых потоков применяют:

• при строительстве, реконструкции, модернизации жилых домов, производственных и коммерческих объектов;
• на производстве строительных конструкций и комплектующих (оконных и балконных блоков, железо-бетонных изделий, сандвич-панелей, фасадов и т.д.);
• для лабораторий, производящих различные виды измерений.

ФУНКЦИИ ТЕПЛОГРАФА

• оперативно фиксировать в памяти регистратора температуру, влажность и тепловой поток по заданному числу каналов;
• на основе полученных данных рассчитывать термическое сопротивление конструкции и её сопротивление теплопередаче.

ПРЕИМУЩЕСТВА

• широкий функционал базовых комплектаций;
• длительная автономная работа благодаря экономичному энергопотреблению и аккумулятору большой ёмкости;
• простое управление и возможность задания режимов регистрации измерений;
• устройство зарегистрировано в Государственном реестре СИ России и реестрах Украины и Беларуси.

БАЗОВАЯ КОМПЛЕКТАЦИЯ

• Регистрирующий блок, чехол
• Зарядное устройство USB (1 А)
• Кабель USB
• Программа связи с ПК на "Flash-визитке" / CD
• Руководство по эксплуатации (с отметкой о поверке), сумка
• Дополнительно для комплектации "регистратор + модуль-01":
  • Модуль-01 - 1 шт.
  • Кабель связи модуля с регистратором (длина кабеля - 3 метра) - 1 шт.
  • Совмещённый датчик теплового потока и температуры поверхности (длина кабеля 5 метров) - 1 шт.
  • Датчик температуры поверхности (длина кабеля 10 метров) - 1шт.
  • Датчик температуры среды (длина кабеля 5 метров) - 1 шт.
  • Датчик температуры среды (длина кабеля 10 метров) - 1 шт.
• Дополнительно для комплектации "регистратор + модуль-02":
  • Модуль-02 - 1 шт.
  • Кабель связи модуля с регистратором (длина кабеля - 3 метра) - 1 шт.
  • Совмещённый датчик теплового потока и температуры поверхности (длина кабеля 5 метров) - 2 шт.
  • Датчик температуры поверхности (длина кабеля 10 метров) - 2 шт.
  • Датчик температуры среды (длина кабеля 5 метров) - 1 шт.
  • Датчик температуры и влажности среды (длина кабеля 10 метров) - 1 шт.
• Дополнительно для комплектации "регистратор + модуль-07":
  • Модуль-07 - 1 шт.
  • Кабель связи модуля с регистратором (длина кабеля - 3 метра) - 1 шт.
  • Совмещённый датчик теплового потока и температуры поверхности (длина кабеля 5 метров) - 7 шт.
  • Датчик температуры поверхности (длина кабеля 10 метров) - 7 шт.
  • Датчик температуры среды (длина кабеля 5 метров) - 2 шт.
  • Датчик температуры и влажности среды (длина кабеля 10 метров) - 2 шт.

ОСНОВНЫЕ ФУНКЦИИ

• Регистрация и отображение контролируемых параметров (тепловых потоков, температур и влажности) с привязкой ко времени и дате
• Вычисление термического сопротивления и теплопроводности, определение сопротивления теплопередаче
• Задание режимов регистрации через систему меню
• Регистрация без ограничения времени с автоматическим удалением старых данных

Сервисная компьютерная программа

• Перенос результатов измерений в ПК
• Просмотр, анализ и архивация основных параметров процессов
• Задание режимов регистрации: времени запуска, периодов отсчетов, длительности цикла регистрации, параметров объекта контроля
• Вычисление сопротивления теплопередаче, теплопроводности, термического сопротивления
• Экспорт в Excel, сохранение в текстовый формат для других программ
