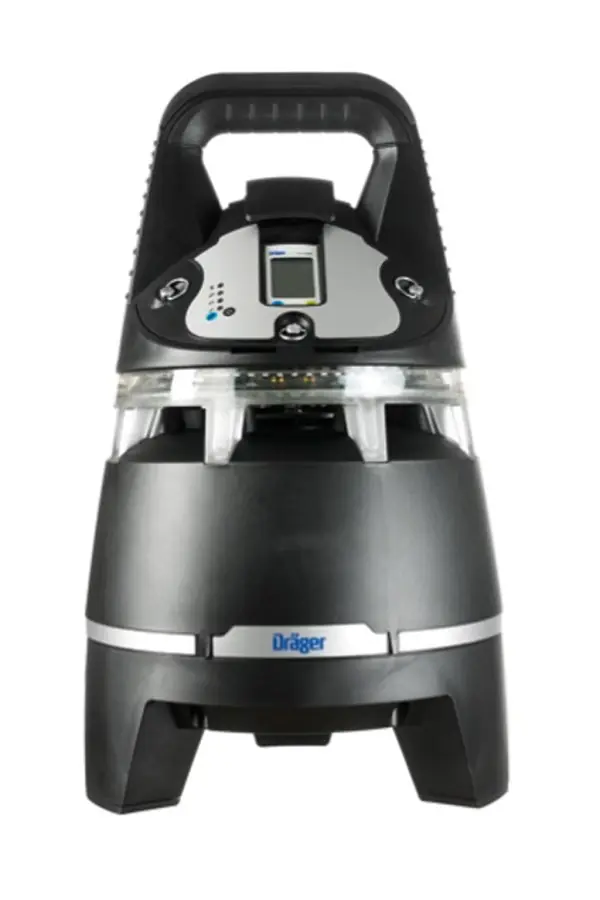

Видимый даже на расстоянии зеленый кольцевой индикатор свидетельствует об отсутствии горючих и токсичных газов в воздухе. При обнаружении опасных газов цвет светодиодного индикатора изменяется с зеленого на красный, четко предупреждая о присутствии газа. Кроме того, подается громкий и хорошо слышимый звуковой сигнал об эвакуации.

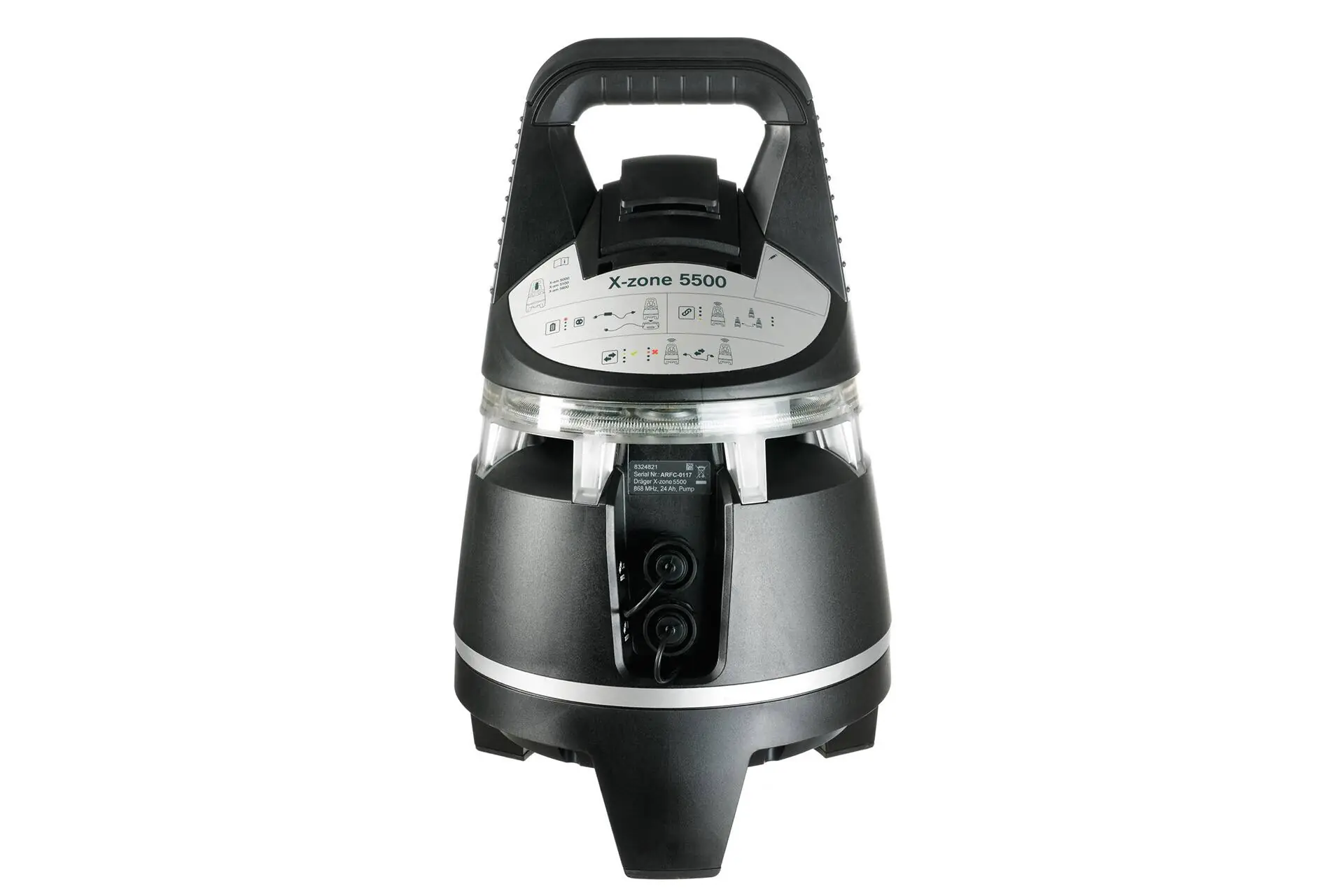

Поступление газа в Drager X-zone 5500 организовано так, что газ может попадать в Drager X-am 5000/5100/5600 со всех сторон. До 25 устройств Drager X-zone 5500 можно автоматически объединить в беспроводную линию сигнализации. Такое соединение отдельных устройств позволяет быстро контролировать большие области. При обнаружении газа прибор Drager X-zone 5500 передает сигнал тревоги на все устройства, входящие в линию сигнализации.
На устройстве, обнаружившем газ, первичная тревога показана красным мигающим кольцевым индикатором, а инициированные дочерние тревоги показываются зелено-красным мигающим кольцевым индикатором. Это позволяет быстро и просто обнаруживать как сам факт появления газа, так и место его утечки.
При соответствующей настройке на дисплей выводится максимальная концентрация газа в контролируемой области. В сочетании с индикацией X-zone ID обеспечивается четкая локализация опасной зоны.
Насос, встроенный в дополнительном варианте комплектации, обеспечивает принудительной подачу воздуха на сенсоры газоанализатора. Это позволяет постоянно контролировать замкнутые объемы и труднодоступные места на расстоянии до 45 м, используя специальные шланги.
Обращаем ваше внимание на то, что встроенный насос необходим для нормального совместного функционирования c газоанализатором X-am 5100.
С помощью устройства беспроводной передачи данных X-com X-zone 5500 передает информацию о состоянии и тревогах на компьютер или телефон через GSM сеть, по запросу пользователя или при обнаружении опасных газов.
Две различные аккумуляторные батареи позволяют использовать Drager X-zone 5500 в различных ситуациях. Батарея емкостью 24 Ач с полной массой 10 кг обеспечивает до 120 часов непрерывной работы - полную рабочую неделю.
- Поступление газа со всех сторон;
- Эксплуатация во взрывоопасных зонах 0 (с коммутационной станцией Switch On или Switch Off – в зонах 1);
- Не требуется ежедневная проверка работоспособности и калибровка; достаточно однократной проверки на месте эксплуатации;
- Индивидуальная настройка с помощью программного обеспечения для ПК Dräger CC-Vision (например, частоты сигналов тревоги);
- Индукционное зарядное устройство: простая и удобная бесконтактная зарядка.
|
Размеры (Ш x В x Д) |
490x300x300 мм |
|
Масса |
10 кг. (с аккумулятором 24 Ач) |
|
Условия окружающей среды |
Температура от -30 до +50 °C; Давление 700 - 1300 мбар.; Отн. влажность 10 - 95 % |
|
Степень защиты |
IP 67 |
|
Сигнализация |
Визуальная - кольцевой светодиодный индикатор с обзорностью 360° Звуковая, слышимость 360°. Громкость > 108 дБ на расстоянии 1 м. |
|
120 дБ на расстоянии 30 см. Конфигурируемая структура сигнала тревоги, частоты и громкости |
|
|
Сигнал работы устройства |
Зеленый кольцевой светодиодный индикатор, видимость 360° |
|
Ресурс работы |
Прибл. 120 часов (с аккумулятором 24 Ач) для полностью оснащенного устройства Drager X-am 5000/5100/5600 при ежедневной продолжительности сигнализации 30 м. |
|
Время зарядки батареи |
менее 10 часов |
|
Гибкая система электропитания: внешний блок питания 100 - 240 В (международная версия) или беспроводное индукционное |
|
|
Режим работы с насосом Сигнальный выход |
зарядное устройство Максимальная длина шланга 45 м. |
|
Беспотенциальный сигнальный контакт для искробезопасных цепей, 6-полюсный; < 20 В до 0,25 A (ток длительной нагрузки 0,15 A); резистивная нагрузка |
|
|
Радиосвязь |
Международные безлицензионные частоты ISM Цифровая радиосвязь, надежное соединение без помех на расстоянии до 100 м |
|
Радиочастота |
433 МГц. |
|
Аттестации |
Соответствует требованиям ТР ТС 012/2011.
Маркировка взрывозащиты: |
|
X-zone Switch Off/Switch On |
Switch Off Switch On |
|
Подключение к сигнальному контакту Drager X-zone 5500 |
|
|
Размеры (ШхВхД) |
317x730x325 мм. |
|
Масса |
Прибл. 20 кг. |
|
Условия окружающей среды |
от -20 °С до +50 °С |
|
Степень защиты |
IP 54 |
|
Входное напряжение |
3-фазный разъем (штекер) ExCEE 400 В / 32 A; «желтый» индикатор 400 В/32 A |
|
Выходное напряжение |
3-фазный разъем (гнездо) |
|
ExCEE 400 В/32 A; или 0 В/0 A ExCEE 400 В / 32 A; или 0 В/0 A без в случае тревоги подключенного активации тревоги подключенного устройства Drager X-zone 5000; устройства Drager X-zone 5000; состояние переключения указано состояние переключения указано зеленым индикатором красным индикатором |
|
|
Самоблокирующаяся тревога |
После тревоги сбрасывается ключом. После тревоги сбрасывается на аварийном выключателе кнопкой подтверждения уведомления |
|
об опасности |
|
|
Аттестация |
Ex ia IIC T4 Gb Ex ia IIC T4 Gb |
|
Drager X-zone 5500 |
Код заказа |
|
Drager X-zone 5500 - 433 МГц, аккумулятор емкостью 24 Ач, с крышкой для работы в диффузионном режиме (для моделей X-am 5000/5600) |
8324811 |
|
Drager X-zone 5500 с насосом - 433 МГц, аккумулятор емкостью 24 Ач, с крышками для работы в диффузионном режиме и для работы с насосом (для моделей X-am 5000/5100/5600) |
8324815 |
|
Адаптер для функциональной проверки |
8320108 |
|
Звукопоглотитель |
8320110 |
|
Подставка, высота 25 см |
8320645 |
|
Зарядные принадлежности |
|
|
Индукционное зарядное устройство |
8322080 |
|
Штекерное зарядное устройство |
8320749 |
|
Принадлежности для насоса |
|
|
Поплавковый зонд с 5 м витоновым шлангом |
8318 371 |
|
Шланговый комплект (включает влагоотделитель, водо- и пылезащитный фильтр) |
8321527 |
|
Шланг, электропроводный |
1180681 |
|
Витоновый шланг, устойчивый к растворителям |
1203150 |
|
Тайгоновый шланг |
8320395 |
|
Принадлежности для связи с пк |
|
|
Drager CC-Vision |
6408515 |
|
USB DIRA с USB кабелем |
8317409 |
|
Дополнительные принадлежности |
|
|
Drager X-zone Switch Off |
8322260 |
|
Drager X-zone Switch On |
8322270 |
|
Drager X-zone Com |
8324383 |
|
Drager RVP 5000 |
SC00090 |
|
Подписка на сервер Cloud 1 год |
8325346 |
|
Подписка на сервер Cloud 3 года |
8325347 |
