№ 102-ФЗ «осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта».

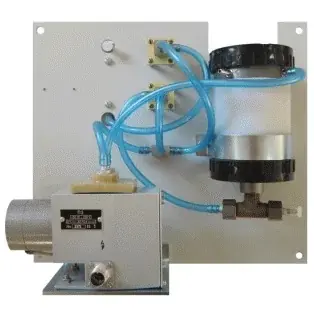

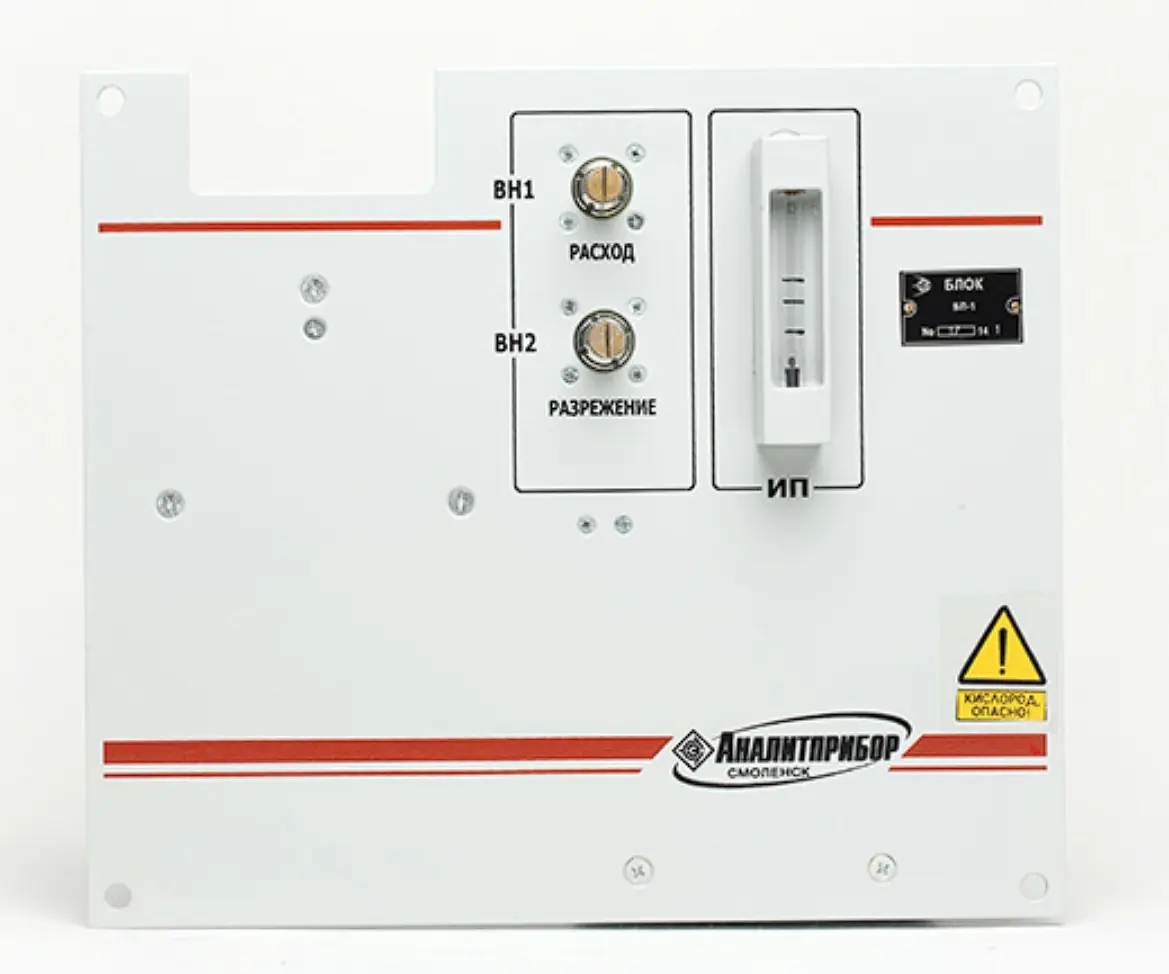

Блоки пробоподготовки БП-1-А представляют собой стационарные, функционально законченные изделия.
Режим работы - непрерывный.
Газовая смесь подается через блок при помощи побудителя расхода.
Условия эксплуатации блоков пробоподготовки БП-1-А:
- диапазон температуры окружающей среды от 5 до 50 °С;
- диапазон относительной влажности окружающей среды до 98 % при температуре 35°С и более низких температурах без конденсации влаги;
- диапазон атмосферного давления от 84,0 до 106,7 кПа (от 630 до 800 мм рт. ст.);
- синусоидальная вибрация с частотой от 1 до 120 Гц ускорением 9,8 м/с2;
- напряженность внешнего однородного переменного магнитного поля не более 400 А/м;
- напряженность внешнего однородного переменного электрического поля не более 10 кВ/м;
- рабочее положение вертикальное, угол наклона в любом направлении не более 5°;
- содержание коррозионно-активных агентов в атмосфере на открытом воздухе для блоков:
- хлоридов - до 0,3 мг/м2-сут;
- сульфатов - до 0,03 мг/м3;
- сернистого газа - до 0,31 мг/м3.
- Для блоков, размещаемых в закрытых помещениях, верхний предел содержания коррозионно-активных агентов принимается равным 60 % от содержания на открытом воздухе.
Предельные значения температуры окружающей среды от 1 до 60 °С в течение 6 ч.
- содержание механических примесей — не более 0,4 г/м3;
- отсутствие капельной влаги (не допускается конденсация паров жидкости в газовом канале блоков);
- рабочее абсолютное давление газовой смеси от 84,0 до 106,7 кПа (от 630 до 800 мм рт. ст.);
- отсутствие агрессивных примесей, влияющих на коррозионную стойкость следующих материалов, используемых в газовом канале блоков: сталь 12Х18Н10Т ГОСТ 5949-75, фторопласт Ф-4Д ТУ ГОСТ 22056-76, резина НО-68-1 НТА ТУ 38 0051166-98.
Если параметры газовой среды не соответствуют вышеуказанным, то необходимо использовать элементы пробоподготовки, поставляемые предприятием-изготовителем по заказу потребителя.
К оперативному обслуживанию блоков пробоподготовки БП-1-А должны допускаться специалисты, знающие правила эксплуатации электроустановок, изучившие материальную часть, эксплуатационную документацию на блоки и имеющие квалификационную группу по электробезопасности не ниже III.
Комплектность изделия можно легко возобновлять, обратившись к операторам интернет-магазина Крисмас.
При получении изделия, до ввода в эксплуатацию, потребителю следует провести осмотр, обращая внимание на целостность упаковки и укладки, целостность стеклянных изделий и т.п.
Претензии принимаются в течение 1 месяца с момента получения изделия.
|
Газовый канал блоков герметичен при избыточном давлении |
200 кПа |
|
Падение давления в течение 30 мин. не превышает |
2 кПа |
|
Производительность блоков по воздуху при давлении на выходе 9,8 кПа (0,1 кгс/см2) |
60 дм3/ч (1 дм3/мин) |
|
Производительность блоков по воздуху при разрежении на входе 4,9 кПа |
60 дм3/ч (1 дм3/мин) |
|
Максимальное давление на выходе блоков при производительности, равной нулю, |
13,7 кПа |
|
Максимальное разрежение на входе блоков при производительности, равной нулю, |
9,8 кПа |
|
Электрическое питание блоков осуществляется от сети переменного тока с номинальным напряжением (220+22_33) В |
в диапазоне частот от 49,0 до 51 Гц длительно; |
|
в диапазонах частот (47,5 - 49,0) Гц и (51 - 52,5) Гц - до 5 мин однократно, но не более 750 мин в течение срока эксплуатации; |
|
|
в диапазоне частот (46,0 - 47,5) Гц - до 30 с однократно, но не более 300 мин в течение срока эксплуатации. |
|
|
Мощность, потребляемая блоками от сети переменного тока, не более |
30 В-А |
|
Блоки устойчивы к: |
а) воздействию температуры окружающего воздуха |
|
Обозначение |
Наименование |
Кол-во |
Примечание |
|
ИБЯЛ.418311.048 |
Блок пробоподготовки БП-1-А |
1 шт. |
|
|
ИБЯЛ.418311.048 ВЭ |
Ведомость эксплуатационных документов |
1 экз. |
|
|
|
Комплект эксплуатационных документов |
1 компл. |
Согласно ИБЯЛ.418311.048 ВЭ |
|
|
Комплект ЗИП |
1 компл. |
Согласно ИБЯЛ.418311.048 ЗИ |
Ниппель, гайка, прокладка предназначенные для подключения к блокам газовых линий, выполненных из стальной нержавеющей трубки 014x2, входят в комплект ЗИП, поставляемый вместе с блоками.
Баллоны с ГСО-ПГС поставляются по отдельному договору.
- технические условия на ремонт;
- руководство по ремонту;
- конструкторскую техническую документацию на сборку/разборку;
- программы/регламенты технического обслуживания и ремонта;
- сборочные чертежи, чертежи деталей, имеющих срок службы меньше срока службы изделия;
- ведомость ЗИП на ремонт.
