Сигнализаторы СТГ-3 представляют собой стационарные, одноблочные, автоматические, одноканальные приборы непрерывного действия.
Принцип действия сигнализаторов СТГ-3 – электрохимический для сигнализаторов вредных веществ и кислорода, и термохимический для сигнализаторов горючих газов.
Способ забора пробы – диффузионный или принудительный, за счет избыточного давления в точке отбора пробы или с помощью дополнительного устройства доставки пробы, например, эжектора

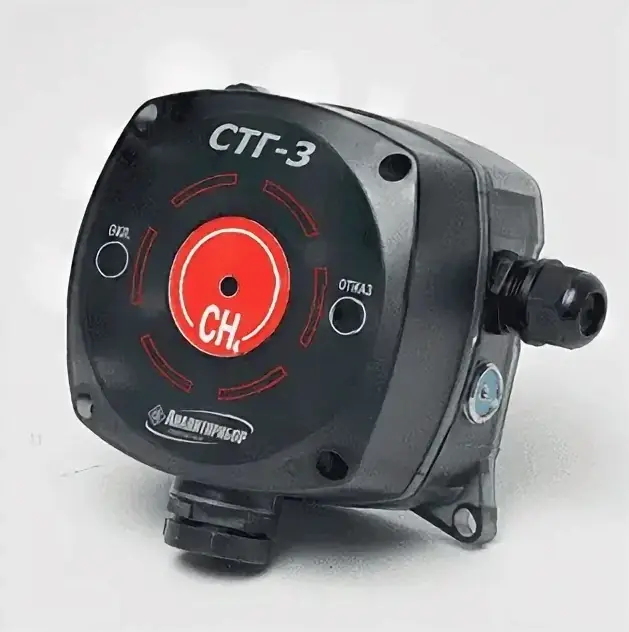

Конструктивно сигнализаторы выполнены одноблочными, в пластмассовом корпусе.
- индикаторы единичные красного цвета – «ГАЗ»;
- индикатор единичный зеленого цвета – «ВКЛ»;
- индикатор единичный желтого цвета – «ОТКАЗ»;
- табличка с обозначением определяемого (или поверочного) компонента в виде химической формулы.
На нижней стенке сигнализатора, в зависимости от исполнения, расположен электрохимический (ЭХЯ) или термохимический (ТХД) датчик.
- разъем для подключения сигнализатора к внешним устройствам;
- индикаторы единичные зеленого цвета, предназначенные для индикации режимов меню сигнализаторов;
- кнопки «<», «>», «Р», «В», предназначенные для градуировки сигнализаторов;
- защитная крышка, опломбированная ОТК предприятия-изготовителя и поверителем.
*Обращаем Ваше внимание, что сигнализаторы СТГ-3-И могут изготавливается по заказу без звуковой сигнализации, а также с использованием зажимных винтов из нержавеющих металлов.
Данная функция применима на объектах с повышенной агрессивной средой (птицефабрики, свинокоплексы и тд.).
Сигнализаторы СТГ-3 имеют встроенное программное обеспечение (далее - ПО), разработанное
изготовителем специально для непрерывного автоматического определения содержания массовой концентрации вредных веществ (СO, H2S, SO2, HCl, Cl2, NO2, NH3 ), объемной доли кислорода (O2), горючих газов (природного ГОСТ 5542-87 и сжиженного ГОСТ 20448-90) в воздухе рабочей зоны и выдачи сигнализации о превышении установленных пороговых значений.
- Измерение и расчет значения содержания определяемого компонента в месте установки сигнализатора;
- Выдачу звуковой и световой, либо световой (для СТГ-3) сигнализации при превышении содержания определяемого компонента установленных пороговых значений;
- Формирование выходного сигнала напряжения постоянного тока, предназначенного для контроля метрологических характеристик сигнализаторов.
- диапазон температуры окружающей среды от минус 40°С (для исполнений СТГ-3-O2; СТГ-3-И-O2 – от минус 20°С) до плюс 50°С;
- диапазон атмосферного давления, кПа от 84 до 106,7;
- мм рт. ст. от 630 до 800;
- место размещения на высоте над уровнем моря, м до 2000;
- диапазон относительной влажности воздуха при температуре 35 °С и более низких температурах, без конденсации влаги, % от 30 до 95;
- содержание пыли, мг/м3, не более 10;
- степень загрязнения по ГОС Р 52319-2005 3;
- производственная вибрация с частотой от 10 до 55 Гц и амплитудой не более 0,35 мм;
- окружающая среда – не взрывоопасная;
- рабочее положение – вертикальное, угол наклона в любом направлении не более 20º.
- сокращение количества кабельных линий связи;
- шлейфовое соединение датчиков (4-х проводная линия для 2-х пороговых систем, 3-х проводная для однопороговых);
- возможность одновременного контроля токсичных и горючих газов в произвольной комбинации;
- возможность подключения на один шлейф к БПС-3 до 16 датчиков на ДВК или 30 датчиков на ПДК рабочей зоны или комбинация датчиков (рассчитывается по потребляемой мощности);
- длина линии связи до 1000 м;
- возможность передачи информации о концентрации контролируемых газов по RS485 с адресным указанием датчика для СТГ-3-И;
- световая (для всех) и звуковая (для модификации СТГ-3-И) сигнализация по месту установки датчиков;
- высокая степень защиты от пыли и влаги IP65;
- возможность демонтажа датчика без нарушения целостности шлейфа;
- средний срок службы датчика не менее 3 лет;

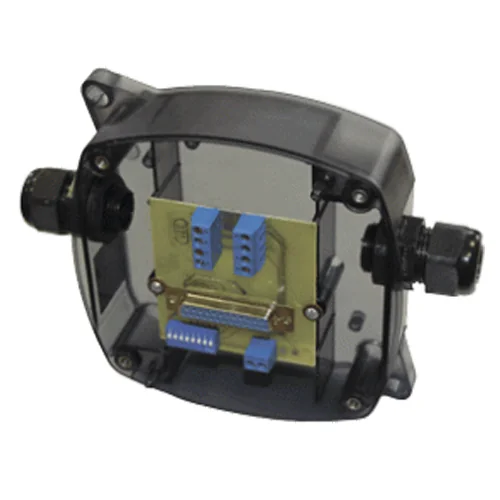

- коробки соединительные КСГ и КСГИ позволяют, не производя демонтажа сигнализаторов, осуществлять градуировку сигнализаторов при помощи ключа «iButton» по месту их установки;
- межкалибровочный интервал работы по ПГС, не менее - 6 месяцев.
|
Обозначение сигнализаторов |
Условное наименование сигнализаторов |
Определяемый компонент |
Тип выходного сигнала о |
|
ИБЯЛ.413411.051 |
СТГ-3-СО |
|
«Сухие» контакты оптоэлектронного реле |
|
-01 |
СТГ-3-H2S |
H2S |
|
|
-02 |
СТГ-3-SO2 |
SO2 |
|
|
-03 |
СТГ-3-Сl2 |
Сl2 |
|
|
-04 |
СТГ-3-NH3-20 |
NH3 |
|
|
-05 |
СТГ-3-NH3-500 |
NH3 |
|
|
-06 |
СТГ-3-O2 |
O2 |
|
|
-07 |
СТГ-3-NO2 |
NO2 |
|
|
-08 |
СТГ-3-HCl |
HCl |
|
|
-09 |
СТГ-3-Ех |
CH4,C3H8,C4H10 |
|
|
-20 |
СТГ-3-И-СО |
СО |
Цифровой адресный интерфейс |
|
-21 |
СТГ-3-И-H2S |
H2S |
|
|
-22 |
СТГ-3-И-SO2 |
SO2 |
|
|
-23 |
СТГ-3-И-Сl2 |
Сl2 |
|
|
-24 |
СТГ-3-И-NH3-20 |
NH3 |
|
|
-25 |
СТГ-3-И-NH3-500 |
NH3 |
|
|
-26 |
СТГ-3-И-O2 |
O2 |
|
|
-27 |
СТГ-3-И-NO2 |
NO2 |
|
|
-28 |
СТГ-3-И-Ех |
CH4,C3H8,C4H10 |
|
|
|
|
Значение порогов срабатывания |
|
|
|
Условное наименование сигнализации |
Единица |
Диапазон измерений |
«ПОРОГ1» |
«ПОРОГ2» |
Диапазон |
|
СТГ-3-О; |
мг/м3 |
0-200 |
20 |
100 |
0-250 |
|
СТГ-3-2S; |
мг/м3 |
0-40 |
10 |
40 |
0-50 |
|
СТГ-3-O2; |
мг/м3 |
0-20 |
10 |
20 |
0-25 |
|
СТГ-3-l2; |
мг/м3 |
0-25 |
1 |
5 |
0-30 |
|
СТГ-3-NH3-20; СТГ-3-NH3-И-20 |
мг/м3 |
0-600 |
20 |
60 |
0-700 |
|
СТГ-3-NH3-500; |
мг/м3 |
200-2000 |
- |
500 |
0-2500 |
|
СТГ-3-2; |
об.д., |
0-30 |
18* |
23 |
0-35 |
|
СТГ-3-O2; |
мг/м3 |
0-10 |
2 |
10 |
0-12 |
|
СТГ-3-Cl; |
мг/м3 |
5-30 |
5 |
25 |
0-35 |
|
СТГ-3-х; |
% |
0-50 |
10 |
20 |
0-60 |
|
Характеристики |
Значения |
|
Напряжение питания |
от источника постоянного тока с выходным напряжением 10 до 36В или от блока питания и сигнализации БПС-3, БПС-3-И |
|
Потребляемая мощность |
СТГ-3-Ех, СТГ-3-И-Ех- 3Вт, |
|
Способ передачи данных о загазованности
|
для СТГ-3-И: |
|
Диапазон температуры окружающей среды
|
От -40 ºС до +50ºС |
|
Степень защиты от влаги и пыли |
IP65 (в сборе с соединительной коробкой) |
|
Звуковая сигнализация (только для СТГ-3-И) |
85Дб |
|
Габаритные размеры, масса |
200мм*135мм*180мм, 0,8кг |
|
Длина линии связи |
до 1000м |
|
Кабель для монтажа
|
Для СТГ-3-ХХ: |
|
Срок службы датчика |
3 года |
|
Межкалибровочный интервал |
6 месяцев |
|
Межповерочный интервал |
12 месяцев |
|
Наименование |
Кол. |
Примечание |
|
Сигнализатор газов шлейфовый |
1 шт. |
Согласно исполнению |
|
Комплект ЗИП |
1 компл. |
Согласно исполнению |
|
Ведомость эксплуатационных документов |
1 шт. |
Согласно исполнению |
|
Комплект эксплуатационных |
1 компл. |
Согласно исполнению |
Примечание – Дополнительное оборудование поставляется по отдельному заказу.
Хранение сигнализаторов должно соответствовать условиям хранения 1 по ГОСТ 15150-69, при этом диапазон температур хранения от минус 40 0С для сигнализаторов СТГ-3-О2, СТГ-3-И-О2-от минус 20 0С, для сигнализаторов СТГ-3-Ех, СТГ-3-И-Ех от минус 500С до плюс 500С .
Условия хранения сигнализатора после снятия упаковки не должны отличаться от предельных условий эксплуатации.
Воздух помещения, в котором хранится сигнализатор, не должен содержать вредных примесей, вызывающих коррозию.
Утилизация сигнализатора оксида углерода СОУ1 должна проводиться в соответствии с правилами, существующими в эксплуатирующей организации.
Комплектность изделия можно легко возобновлять, обратившись к операторам интернет-магазина Крисмас.
Претензии принимаются в течение 1 месяца с момента получения изделия.
