Сроки поставки уточняйте у менеджера.
Принцип действия сигнализаторов – термохимический.
Способ отбора пробы - диффузионный.
Режим работы – непрерывный.
Рабочее положение – вертикальное.

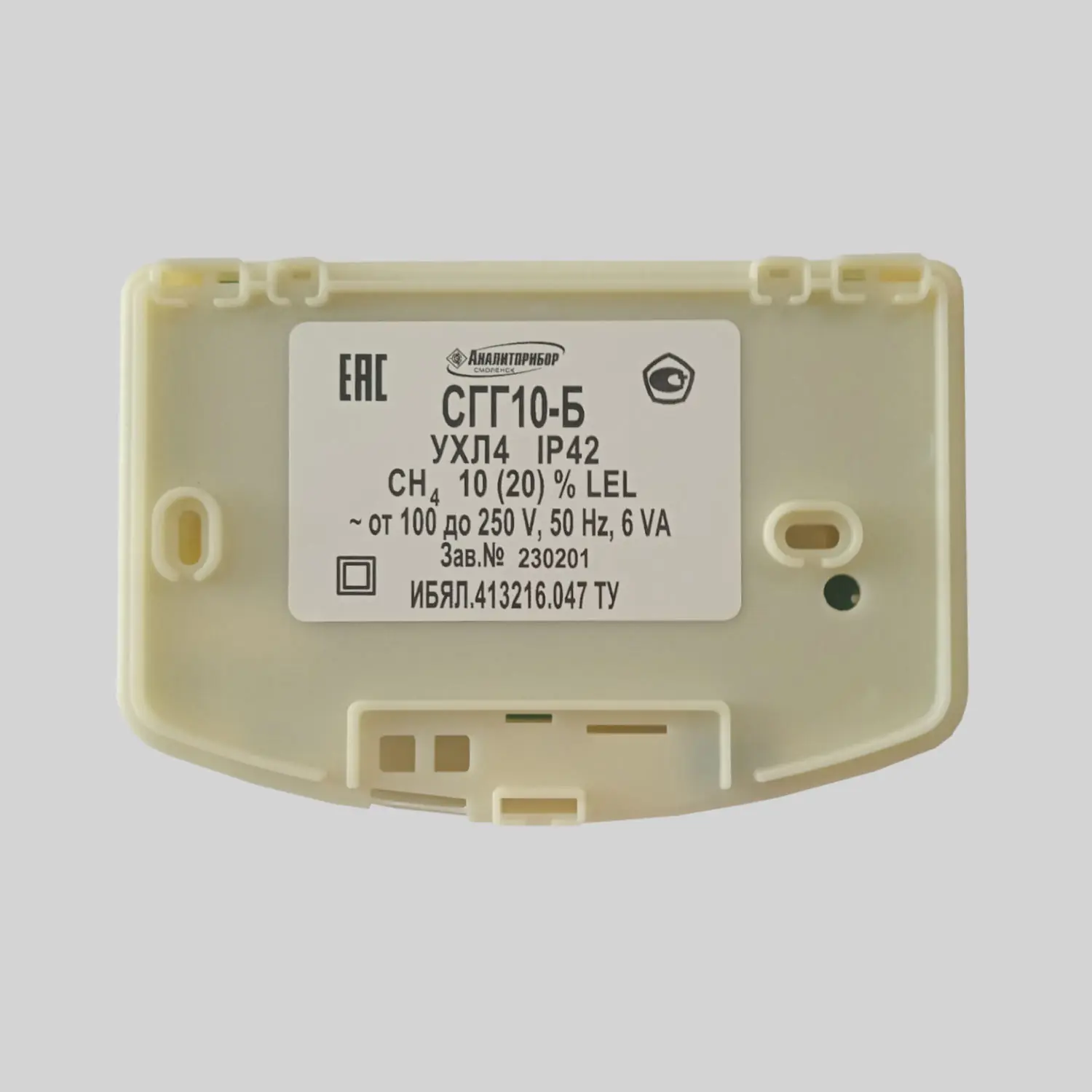

Сигнализаторы горючих газов СГГ10-Б допущены к применению в Российской Федерации и имеют свидетельство об утверждении типа средств измерений, выданное Федеральным агентством по техническому регулированию и метрологии RU.С.31.004.А №56838, внесены в Государственный реестр средств измерений Российской Федерации под номером №41617-14. Срок действия до 25.09.2019 г.
- Знак «-» означает отсутствие функции, знак «+» - наличие.
- МР - электромеханическое реле, ОР - оптоэлектронное реле.

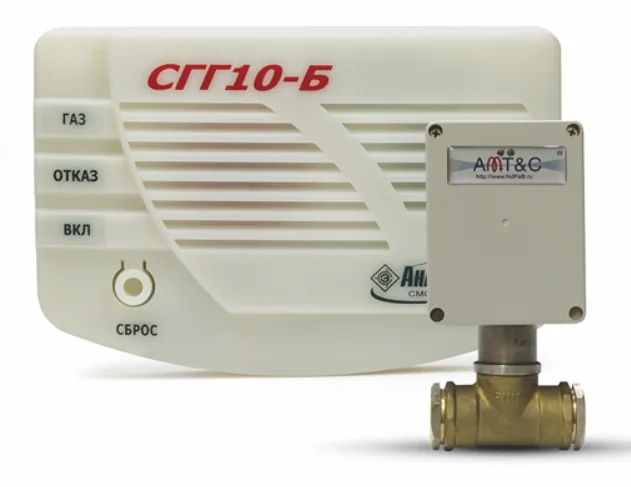

Сигнализаторы горючих газов СГГ10-Б предназначены для работы совместно с клапанами электромагнитными КЭГ 9720, поставляемыми интернет-магазином Крисмас по отдельному заказу, а также с иными клапанами, соответствующими по электрическим характеристикам.
- индикацию включения - постоянную световую индикацию зеленого цвета «ВКЛ»;
- выдачу предупредительной световой и звуковой сигнализации «ГАЗ»;
- выдачу аварийной световой и звуковой сигнализации «ГАЗ»;
- выдачу сигнала на закрытие клапана при срабатывании аварийной сигнализации «ГАЗ» или неисправности сигнализатора;
- размыкание «сухих» контактов механического реле (для сигнализаторов СГГ10-Б-МР) и замыкание «сухих» контактов оптоэлектронного реле (для сигнализаторов СГГЮ-Б-ОР) при срабатывании аварийной сигнализации «ГАЗ»;
- индикацию неисправности, свидетельствующую об обрыве (перегорании) или о коротком замыкании чувствительных элементов ТХД или о неисправности измерительной схемы сигнализаторов;
- индикацию проведения автоматической корректировки нуля;
- проведение корректировки нуля и чувствительности при подаче соответствующих сигналов на порт управления или по команде, принятой по интерфейсу RS485 (для сигнализаторов СГГ10-Б-И) или по радиоканалу (для сигнализаторов СГГ10-Б-РК);
- выдачу информации о срабатывании сигнализации «ГАЗ» и об исправности сигнализатора по интерфейсу RS485 (для сигнализаторов СГГ10-Б-И) или по радиоканалу (для сигнализаторов СГГ10-Б-РК);
- выдачу сигналов на закрытие клапана и (или) срабатывание реле по командам, принятым по интерфейсу RS485 (для сигнализаторов СГГ10-Б-И) или по радиоканалу (для сигнализаторов СГГ10-Б-РК);
- выбор значения порога сигнализации «ГАЗ» (варианты (а) или (б) в соответствии с таблицей 1) или количества пороговых значений (вариант в) в соответствии с таблицей 1) путем установки или снятия перемычки на порте управления.
В состав сигнализатора горючих газов СГГ10-Б входит датчик термохимический (ТХД).
Принцип действия ТХД основан на окислении горючего газа на поверхности катализатора, электрически нагреваемого до температуры 500 °С.
При окислении температура чувствительного элемента повышается, приблизительно пропорционально содержанию определяемого горючего газа.
Конструктивно датчик состоит из двух чувствительных элементов (рабочий и сравнительный), установленных близко друг от друга.
Рабочий и сравнительный чувствительные элементы электрически подобны другу, но сравнительный чувствительный элемент не изменяет свою температуру и, следовательно, свое электрическое сопротивление при контакте с горючим газом.
- диапазон температуры окружающей среды:
- сигнализаторов СГГ10-Б, СГГ10-Б-МР, СГГ10-Б-ОР, СГГ10-Б-И, СГГ10-Б-РК от минус 10 до плюс 50 °С;
- сигнализаторов СГГ10-Б-М от минус 10 до плюс 50 °С;
- механизма отключения подачи газа для СГГ10-Б-М от минус 20 до плюс 40 °С;
- диапазон атмосферного давления от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.), место размещения на высоте до 1000 м над уровнем моря;
- диапазон относительной влажности от 30 до 95 % при температуре 40 °С;
- содержание пыли не более 0,01 г/м3;
- вибрация с частотой от 5 до 35 Гц и амплитудой не более 0,35 мм;
- окружающая среда - невзрывоопасная;
- рабочее положение - вертикальное, угол наклона в любом направлении не более 20°;
- скорость потока воздуха в месте установки сигнализаторов – не более 2 м/с;
- содержание вредных веществ в контролируемой среде (каталитических ядов), снижающих каталитическую активность чувствительных элементов (ЧЭ) ТХД, и агрессивных веществ, разрушающих токоподводы и ЧЭ, не должно превышать предельно-допустимых концентраций (ПДК) согласно ГОСТ 12.1.005-88.
- Каталитическими ядами являются галогены, сера, мышьяк, сурьма и их соединения, летучие соединения, содержащие атомы металлов, кремния, фосфора.
- Агрессивными (или создающими агрессивную среду) веществами являются: пары минеральных кислот и щелочей, газы и пары, вызывающие коррозию металлов в рабочих условиях эксплуатации сигнализаторов.
- соответствие ГОСТ Р ЕН 50194-2008 и Европейскому нормативу EN 501194:2000;
- возможность организации сети через интерфейс RS485 или по радиоканалу;
- подключение кабелей без пайки (клеммная колодка);
- возможность подвода питания "скрытой" подводкой;
- наличие кнопки "сброс-тест" для тестирования сигнализатора;
- срок службы датчика 5 лет;
- гарантия 36 месяцев;
- автокалибровка нуля при включении или раз в 30 дней;
- межповерочный и межкалибровочный интервал 1 год;
- возможность по отдельной поставке заказать комплект монтажных проводов (2х0,75 - 5м и 2х0,5 - 3м) для подключения к сети и электромагнитного клапана КЭГ-9720.
- клапаны электромагнитные КЭГ 9720;
- комплект монтажных проводов (для подключения клапана электромагнитного КЭГ 9720 и сети переменного тока к сигнализатору);
- ТХД (для сигнализаторов СГГ10-Б, СГГ10-Б-МР, СГГ10-Б-OP и СГГ10-Б-М) или ИБЯЛ.413226.105-01 (для сигнализаторов СГГ10-Б-И и СГГ10-Б-РК) взамен выработавшего свой ресурс;
- баллоны с ГСО-ПГС;
- вентиль точной регулировки;
- индикатор расхода;
- устройство сбора и передачи данных для сигнализаторов СГГ10-Б-РК;
- диск CD-R с программным обеспечением для ПЭВМ (для сигнализаторов СГГ10-Б-И и для сигнализаторов СГГ10-Б-РК);
- колпачок поверочный;
- устройство сигнальное для СГГ10-Б-ОР;
- механизм отключения подачи газа (взамен вышедшего из строя).
По вопросам комплектации просьба обращаться к операторам интернет-магазина.
В процессе эксплуатации сигнализаторов горючих газов СГГ10-Б необходимо проводить следующие работы:
а) контрольный осмотр;
б) корректировку показаний по ГСО-ПГС;
в) замену ТХД, выработавшего свой ресурс;
г) поверку;
д) очистку корпуса сигнализаторов от загрязнений (при необходимости).
Поверка, выполняется органами Государственной метрологической службы или уполномоченными на этот вид работы организациями.
Интернет-магазин Крисмас оказывает услуги по организации поверки.
Хранение сигнализаторов горючих газов СГГ10-Б должно соответствовать условиям хранения 1 по ГОСТ 15150-69.
Данные условия хранения относятся к хранилищам изготовителя и потребителя.
В условиях складирования сигнализаторы должны храниться на стеллажах.
Воздух помещений для хранения не должен содержать вредных примесей, вызывающих коррозию.
Условия хранения сигнализаторов после снятия упаковки не должны отличаться от условий эксплуатации.
Утилизация сигнализатора горючих газов СГГ10-Б должна проводиться в соответствии с правилами, существующими в эксплуатирующей организации.
Комплектность изделия можно легко возобновлять, обратившись к операторам интернет-магазина Крисмас.
При получении изделия, до ввода в эксплуатацию, потребителю следует провести осмотр, обращая внимание на целостность упаковки и укладки, целостность стеклянных изделий и т.п.
Претензии принимаются в течение 1 месяца с момента получения изделия.
|
Условное |
Значения порогов срабатывания сигнализации «ГАЗ» |
Наличие |
Наличие интерфейсов |
|
|
RS485 |
Радиоканал |
|||
|
СГГ10-Б |
Выбираются потребителем путем установки перемычек на порте управления из |
- |
- |
- |
|
СГГ10-Б-МР |
МР |
- |
- |
|
|
СГГ10-Б-ОР |
ОР |
- |
- |
|
|
СГГ10-Б-И |
- |
+ |
- |
|
|
СГГ10-Б-РК |
- |
- |
+ |
|
|
Характеристики |
Значения |
Примечание |
|
Пороги срабатывания (по метану), % НКПР: |
|
аварийная сигнализация «ГАЗ» блокирующая (отключается нажатием кнопки «СБРОС») |
|
Параметры оптореле |
40 В; 0,2 А |
нормально разомкнутое |
|
Параметры механического реле |
220В; 2,5А |
нормально замкнутое |
|
Основная абсолютная погрешность, % НКПР, не более |
± 5 |
|
|
Уровень звуковой сигнализации, Дб, не менее |
85 |
на расстоянии 1 м |
|
Степень защиты (по ГОСТ 14254) |
IP 42 |
|
|
Напряжение питания, В |
100 - 250 |
(50 ± 1) Гц |
|
Диапазон температуры окружающей среды, °С |
от -10 до + 50 |
|
|
Выход на клапан, В (напряжение импульсное) |
40 |
КЭГ-9720 (Ду=15; 20; 25; 32) |
|
Потребляемая мощность, ВА, не более |
6 |
СГГ10-Б-М не более 12 |
|
Время прогрева, мин, не более |
5 |
|
|
Время срабатывания сигнализации, с, не более |
15 |
|
|
Габаритные размеры, мм, не более |
144х96х42 |
|
|
Масса, кг, не более |
0,2 |
|
|
Средний срок службы сигнализатора, лет: |
10 |
для датчика 5 лет |
|
Наименование |
Кол. |
Примечание |
|
Сигнализатор горючих газов |
1 шт. |
Согласно исполнению |
|
Сигнализатор горючих газов |
1 экз. |
Согласно исполнению |
|
Комплект эксплуатационных |
1 компл. |
Согласно исполнению |
|
Комплект ЗИП |
1 компл. |
Согласно исполнению |
