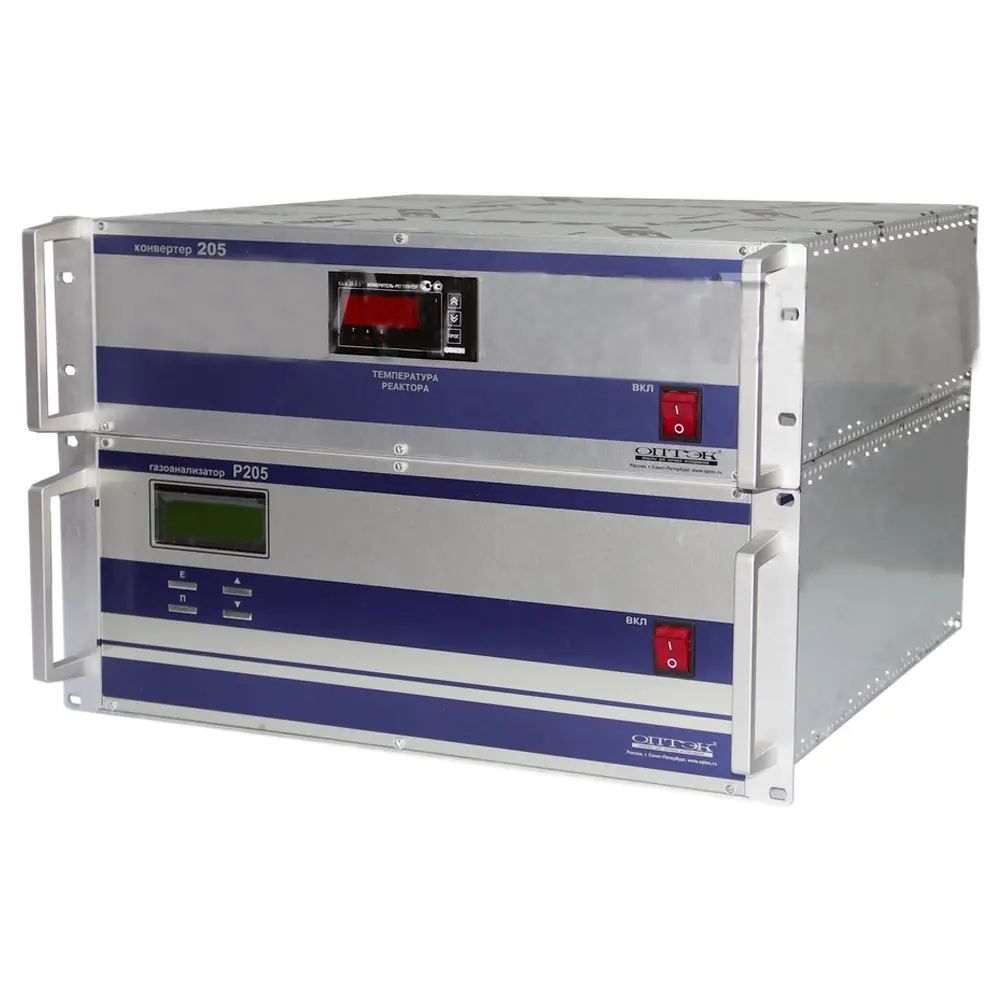

Газоанализаторы Р-205 (далее – газоанализаторы) представляют собой стационарные автоматические показывающие приборы непрерывного действия, используемые как автономно, так и в составе измерительных аналитических комплексов.
- измерительный блок;
- блок конвертера.
и имеет 2 канала измерений (NO и NO2).
В основу работы газоанализатора положена количественная реакция оксида азота с озоном, в результате которой образуется NO2.
Концентрация озона получаемого от встроенного генератора озона определяется путем измерения поглощения УФ-излучения на длине волны 253 нм до и после смешения с анализируемой пробой.
По разности концентраций озона рассчитывается концентрация оксида азота в анализируемом воздухе.
Для измерения концентрации диоксида азота анализируемый воздух проходит через конвертер где при температуре 350° С происходит количественное преобразование диоксида азота в оксид азота который анализируется как описано выше.
Основные органы управления измерительного блока газоанализатора находятся на его лицевой панели: дисплей, управляющие кнопки: “Е” и “П”, “↑“, “↓“, сетевой выключатель.
На лицевой панели измерительного блока газоанализатора находятся дисплей, управляющие кнопки: “Е” и “П”, “↑“, “↓“, сетевой выключатель.
На задней панели газоанализатора расположены: разъемы для подключения внешних устройств, электрического питания, клемма заземления, регуляторы настройки расходов пробы, озона и общего расхода, входные и выходные штуцеры пробы.
Способ отбора пробы – принудительный, при помощи встроенного побудителя расхода.
- цифровую индикацию с номинальной ценой единицы наименьшего разряда индикатора: 0,001 мг/м3 (0,001 млн-1);
- последовательный интерфейс – RS232 или RS485;
- токовый, аналоговый сигнал 4 – 20 мА или 0 – 5 мА, линейный, пропорциональный
- концентрации.
Газоанализаторы применяются только во взрывобезопасных помещениях.
Газоанализаторы имеют встроенное программное обеспечение ПО Р-205.
- расчет содержания определяемого компонента;
- отображение результатов измерений на ЖКИ дисплее газоанализатора;
- передачу результатов измерений по интерфейсу связи с ПК;
- контроль целостности программных кодов ПО, настроечных и калибровочных констант;
- контроль общих неисправностей;
- архивация измерений;
- внешняя связь (RS232, RS485).
Основные метрологические характеристики представлены в таблице №1
- температура газовой смеси на входе газоанализатора, оС от 10 до 35;
- объемный расход газовой смеси на входе в измерительный блок газоанализатора
(обеспечивается встроенным побудителем расхода), дм3/мин 1,0 ± 0,2; - относительная влажность газовой смеси, % до 95 (без конденсации влаги);
- диапазон атмосферного давления, кПа 84 – 106,7 (630 ¸ 800 мм.рт.ст);
- перечень и содержание не измеряемых компонентов приведены в таблице №2
|
Измеряемый компонент |
Диапазоны измерений |
Пределы допускаемой основной погрешности |
||
|
массовая концентрация, мг/м3 |
объемная доля, млн-1 |
приведенной у, % |
относительной 5, % |
|
|
Оксид азота |
от 0 до 0,15 |
от 0 до 0,12 |
± 20 |
- |
|
NO |
св. 0,15 до 2,00 |
св. 0,12 до 1,60 |
- |
± 20 |
|
Диоксид азота |
от 0 до 0,15 |
от 0 до 0,08 |
± 20 |
- |
|
NO2 |
св.0,15 до 2,00 |
св. 0,08 до 1,05 |
- |
± 20 |
|
Разрешение прибора |
0.001 мг/м3 |
|
|
|
|
Погрешность измерения |
||||
|
приведенная |
20% (0-0.15 мг/м3) |
|
|
|
|
относительная |
20% (0.15-2 мг/м3) |
|
|
|
Примечание:
Пересчет объемной доли (млн-1) в массовую концентрацию компонента (мг/м3) проводится с использованием коэффициентов, равных для NO 1,25, для NO2 1,91 (при 20 оС и 760 мм рт. ст.) в соответствии с требованиями РД 52.04.186-89.
- диапазон температур окружающей среды, оС от 10 до 35;
- диапазон относительной влажности окружающего воздуха: до 98 % (без конденсации влаги);
- диапазон атмосферного давления, кПа от 84 до 106,7.
|
Неизмеряемый компонент |
Массовая концентрация неизмеряемого компонента, мг/м3, не более |
|
CO |
50,0 |
|
NH3 |
1,0 |
|
Cl2 |
0,1 |
|
O3 |
0,2 |
|
SO2 |
2,0 |
|
H2S |
0,2 |
|
Атмосферная пыль |
0,15 |
|
Выходной аналоговый токовый сигнал |
0 - 5,0 мА или 4 - 20 мА |
|
Выходной цифровой сигнал |
RS-232, RS-485 |
|
Потребляемая мощность |
Изм. блок - 50 Вт |
|
Напряжение питания |
230В, 50 Гц |
|
Габариты размеры |
Изм. блок 12 кг.
Конвертер 9 кг. |
|
Вес |
12 кг |
|
Время прогрева газоанализатора, ч, не более |
1 |
|
Время установления показаний Т0,9, мин, не более |
10 |
|
Средняя наработка на отказ |
24000 ч. при доверительной вероятности Р=0,95) |
|
Средний срок службы 6 лет |
6 лет |
| Производитель | АО «ОПТЭК» |
|
Cтандартный Р-205 (NO, NO2) |
газоанализатор (2 блока), комплект аэрозольных фильтров (12 штук), руководство по эксплуатации, методика поверки, сетевой шнур, предохранители (4 штуки). |
|
Дополнительный |
Внешний преобразователь напряжения 12/220 В (для подключения к бортовой сети автомобиля). |
Комплектность изделия можно легко возобновлять, обратившись к нашим операторам.
При получении изделия, до ввода в эксплуатацию, потребителю следует провести осмотр, обращая внимание на целостность упаковки и укладки, целостность стеклянных изделий и т.п.
