Газоанализатор Р-105

Газоанализаторы Р-105 зарегистрированы в государственном реестре средств измерений Российской Федерации под номером 66740-17.

Конструктивно газоанализаторы Р-105 выполнены в одном блоке со встроенным побудителем расхода.
В основу работы газоанализаторов положена реакция оксида азота с озоном, сопровождаемая хемилюминесцентным свечением в области волн от 600 до 2400 нм с максимумом в районе 1200 нм, пропорциональным концентрации окиси азота.
Производимое реакцией излучение, проходя оптический фильтр (600 нм - 1200 нм), регистрируется фотоэлектронным умножителем.
В качестве источника озона используется встроенный генератор озона, работающий на основе барьерного разряда.
Измеряемый газ разделяется на три потока, которые посредством клапанов попеременно поступают в реакционную камеру.
При измерении NO анализируемый газ поступает непосредственно в реакционную камеру.
При измерении NO2 анализируемый газ проходит через молибденовый конвертер, где происходит преобразование NO2 в NO, после чего происходит измерение суммы NO+NO2.
Концентрация NO2 получается путем вычитания ранее измеренной концентрации NO из полученной суммы.
При измерении NH3 анализируемый газ проходит через термокаталитический конвертер, где происходит преобразование NH3 в NO, после чего происходит измерение суммы NO+NO2+NH3.
Концентрация NH3 получается путем вычитания ранее измеренной концентрации NO+NO2 из полученной суммы.
Перед началом и в процессе работы газоанализатора периодически происходит автоматическая установка нуля, для чего используется встроенный фильтр «нуль-газа» и осушитель воздуха. Очищенный от примесей и осушенный воздух также используется для работы встроенного генератора озона.
Давление в реакционной камере, температура камеры и газоанализатора непрерывно контролируется посредством датчиков.

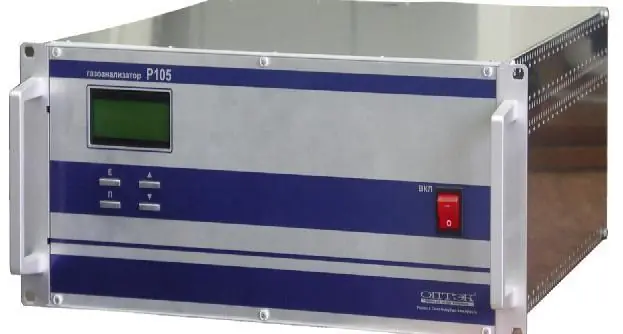

Основные органы управления находятся на лицевой панели газоанализаторов: дисплей, управляющие кнопки: « Е » и « П », « –­ », « ¯ », сетевой выключатель.
На задней панели газоанализаторов расположены: разъемы для подключения внешних устройств, электрического питания, клемма заземления, входные и выходные штуцеры пробы.
Способ отбора пробы - принудительный, при помощи встроенного побудителя расхода.
Газоанализатор Р-105 относятся к не взрывозащищённому электрооборудованию и предназначены для применения вне взрывоопасных зон.
Основные технические и метрологические характеристики представлены в таблице №1.
