- Первый измерительный канал предназначен для селективного измерения концентрации сероводорода с использованием электрохимического детектора.
- Второй канал измеряет суммарную концентрацию органических и неорганических веществ, в том числе углеводородов нефти (кроме метана и этана), спиртов, альдегидов, кетонов, эфиров, аммиака, сероуглерода и других соединений, с потенциалом ионизации ниже 10,6 эВ, фотоионизационным методом.
Газоанализатор выпускается во взрывозащищенном исполнении для применения во взрывоопасных зонах, где по условиям эксплуатации возможно образование взрывоопасных смесей категории IIA, IIB, температурных групп Т1 – Т4 по ГОСТ 30852.11-2003.
Газоанализатор соответствует ГОСТ 30852.0-2002, ГОСТ 30852.10-2002, имеет вид взрывозащиты - «Искробезопасная электрическая цепь» с уровнем взрывозащиты «ib» (Взрывобезопасный), маркировку взрывозащиты – 1ExibllBT4.

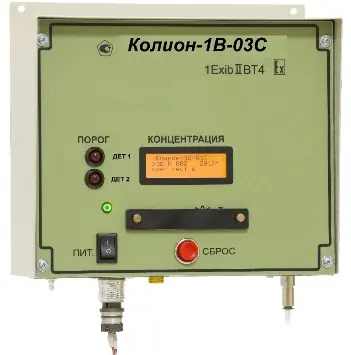

Газоанализатор выполнен в виде двух блоков: блока измерительного (БИ) и блока питания и выходных сигналов (БПВС). БИ устанавливается во взрывоопасной зоне.

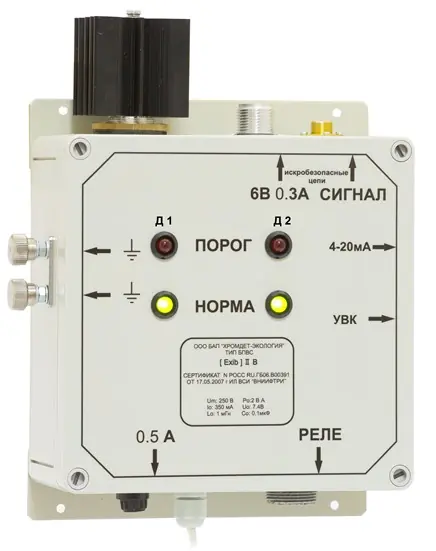

БПВС устанавливается вне взрывоопасной зоны. Он имеет искробезопасную выходную цепь питания БИ. Входные цепи сигналов управления БПВС имеют гальваническую развязку с искроопасными цепями блока. БПВС имеет маркировку [Exib]IIB.
Для соединения БИ и БПВС используются кабели питания – двужильныйтипа ШВВП, и сигнальный - экранированный с числом жил не менее 3-х.
Максимальное расстояние между БИ и БПВС определяется длиной кабеля питание, которая зависит от площади сечения жилы.
Максимальное расстояние между БИ и БПВС составляет 150 м.
Газоанализатор представляет собой прибор непрерывного действия.
Газоанализатор имеет четыре порога срабатывания сигнализации – два порога для фотоионизационного детектора (ФИД) и два для электрохимического детектора и световую сигнализацию о превышении измеряемой концентрацией заданных значений порогов.
Для каждого порога сигнализации газоанализатор имеет реле с нормально – разомкнутыми (НР) и нормально – замкнутыми (НЗ) «сухими» контактами.
Контакты не имеют гальванической связи с клеммой заземления и другими электрическими цепями газоанализатора и предназначены для коммутации исполнительных устройств систем сигнализаций, вентиляций и др.
Для связи с «внешними устройствами» газоанализатор имеет выходной интерфейс в стандарте RS – 232 и токовый выход 4-20 мА.
Газоанализатор КОЛИОН-1А-03С внесен в Государственный реестр средств измерений РФ под номером16298-09.
Условия эксплуатации газоанализатора:
- электрическое питание – от сети переменного тока (220+22-33) В частотой (50+_1) Гц;
- температура окружающего воздуха – от минус 20 до 45 оС
- относительная влажность воздуха – от 30 до 95% (неконденсируемая);
- атмосферное давление – от 84 до 106,7 кПа;
- уровень индустриальных помех, воздействующих на газоанализатор не должен превышать величин, предусмотренных «Общесоюзными нормами допускаемых радиопомех» (нормы 8 – 72) и ГОСТ 23511.
|
Сечение медной жилы кабеля «ПИТАНИЕ», мм2 |
Длина, м |
|
0,50 |
До 35 |
|
0,75 |
До 55 |
|
1,0 |
До 75 |
|
1,5 |
До 110 |
|
2,0 |
До 150 |
|
Принцип измерения |
Фотоионизационный, электрохимический |
|
|
Отбор пробы |
Принудительный |
|
|
Диапазон измерения, мг/м3
ФИД |
0 - 2000 |
|
|
Основная погрешность, % |
ФИД |
ЭХД (H2S) |
|
±15 |
±15 |
|
|
Диапазон сигнализации, мг/м3 ФИД ЭХД H2S |
от 10 до 1999 от 3 |
|
|
Время измерения (при длине пробоотборной трубки 1м), с |
Не более 3 |
|
|
Сигнализация |
2 порога, световая, релейные сигналы |
|
|
Реле |
Коммутируемый ток 1А, 220В |
|
|
Габаритные размеры, мм |
220 х 220 х 100 |
|
|
Масса, кг |
3,0 |
|
|
Рабочие условия эксплуатации:
температура, °С |
От 5 до 45 |
|
|
Расстояние между БИ и БПВС, м |
Не более 150 |
|
|
Маркировка взрывозащиты |
1ExibIIBT4 |
|
|
Питание |
220 В, 50 Гц |
|
|
Выходные сигналы |
Цифровая индикация, «сухие» контакты реле, выход на компьютер через RS 485, 4-20 мА |
|
|
Межповерочный интервал, мес |
12 |
|
|
Гарантийный срок, мес |
18 |
|
|
Наименование |
Количество, шт. |
|
БИ |
1 |
|
БПВС |
1 |
|
Элементы пробоотборного устройства (См. п. 1.1.4.2.11 Руководства по эксплуатации) |
1 комплект |
|
Фильтр противопылевой |
2 |
|
Розетка кабельная с кожухом РС4ТВ |
1 |
|
Розетка кабельная с кожухом РС7ТВ |
2 |
|
Розетка кабельная ШРГ16П2НШ5 |
2 |
|
Розетка кабельная 2РМ24КПН19Г5В1 |
1 |
|
Вставка плавкая 0,5 (0,63) А |
1 |
|
Микронасос |
1 |
|
Паспорт |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки |
1 |
Комплектность изделия можно легко возобновлять, обратившись к нашим операторам.
При получении изделия, до ввода в эксплуатацию, потребителю следует провести осмотр, обращая внимание на целостность упаковки и укладки, целостность стеклянных изделий и т.п. Претензии принимаются в течение 1 месяца с момента получения изделия. оставляются по запросу.
