Газоанализаторы серии Хоббит-Т в исполнении И21 предназначены для контроля недостаточного или избыточного содержания кислорода в воздухе рабочей зоны, а также для контроля опасной загазованности горючими или токсичными газами.
Набор измеряемых газов и количество каналов контроля задаются потребителем при заказе газоанализатора. Один измерительный канал обеспечивает контроль одного из вышеперечисленных газов в одной точке рабочей зоны. Максимальное число каналов – 16.
Газоанализатор состоит из блоков датчиков (по количеству каналов измерения, от 1 до 16) и блока индикации показаний. Для управления внешними исполнительными устройствами в комплект поставки могут быть включены блоки коммутации.

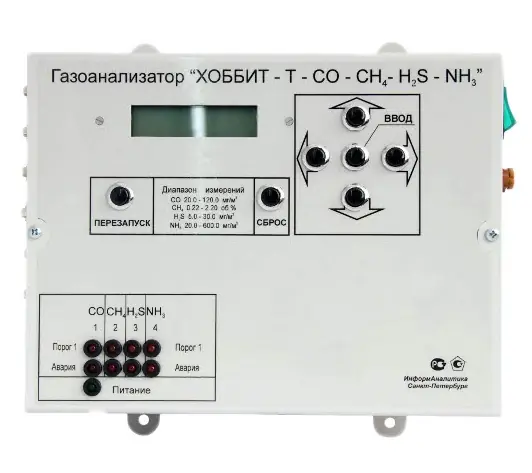

Стационарный газоанализатор Хоббит-Т в исполнении И21 обеспечивает непосредственный отсчет результатов измерения в цифровой форме с индикацией единиц измерения (мг/м3, или мг/дм3, или об.%), химической формулы контролируемого газа, номера канала.
На дисплей стационарного газоанализатора также выводятся сообщения об ошибках, индицируется цифровой диалоговый режим при калибровке и обработке критических ситуаций.
На каждый канал анализатора измерения предусмотрен токовый выход (0-5 мА или 4-20 мА), предусмотрена возможность связи с компьютером с помощью последовательного интерфейса.
Обеспечивается для каждого канала измерения раздельная светодиодная сигнализация превышения заданных пороговых уровней загазованности и дублирование ее встроенным звуковым сигналом.
Кроме того, обеспечивается раздельная для каждого канала измерения светодиодная сигнализация неисправности канала измерения, дублируемая звуковым сигналом.

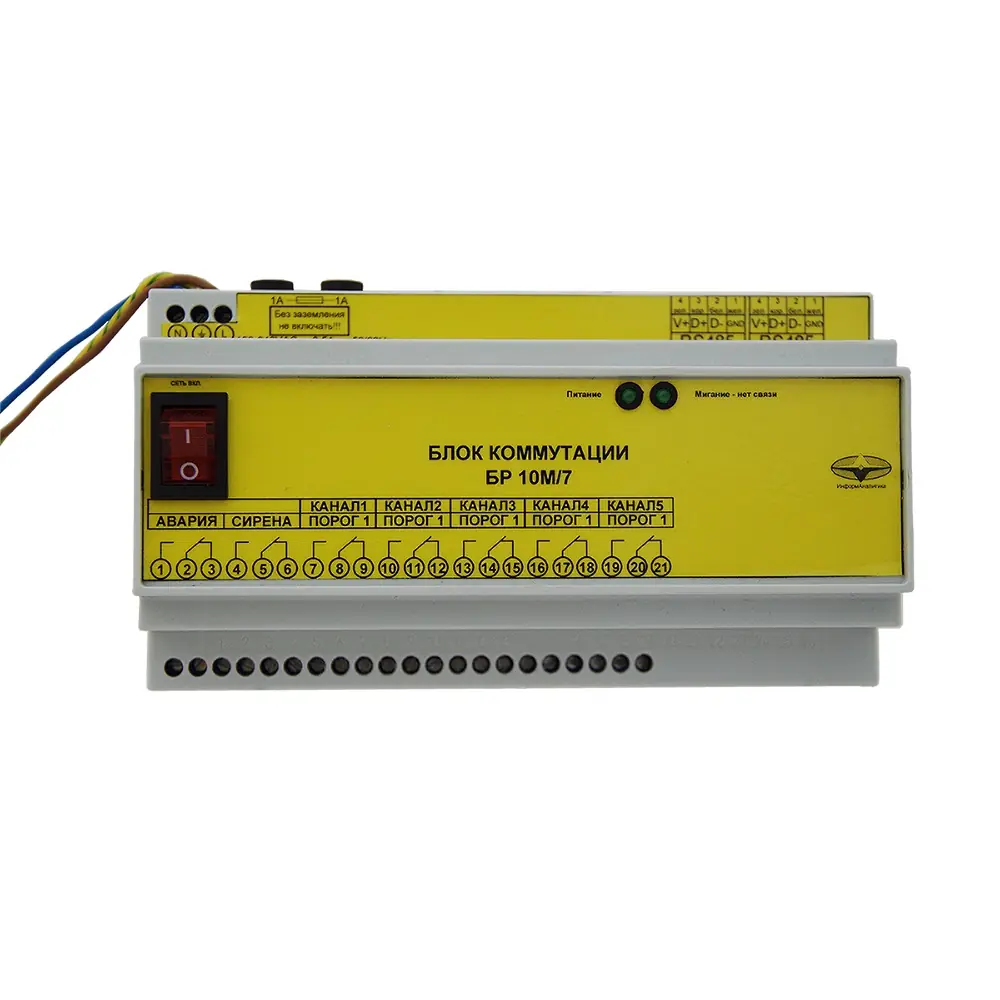

Для каждого канала измерения предусмотрена возможность управления внешними исполнительными устройствами при помощи контактов реле (блок коммутации).
Принцип действия газоанализатора основан на измерении токов электрохимических (для O2 и токсичных газов), термокаталитических (для суммы горючих газов) или оптических (для CO2) чувствительных элементов. Ток сенсора пропорционален парциальному давлению измеряемого газа в воздухе. Тип применяемого сенсора определяется газом, подлежащим контролю.
Блок датчика газоанализатора предназначен для преобразования парциального давления измеряемого газа в электрический сигнал, передаваемый в блок цифровой индикации. В блоке датчика расположен сенсор со схемой усилителя и контроллер, обеспечивающий аналого-цифровое преобразование сигнала и передачу последовательного двоичного кода по линии связи на блок индикации показаний. Блок датчика размещен в малогабаритном корпусе с кронштейном и предназначен для крепления на стене.
| Диапазоны измерений |
|
||||||||||||||||||||
| Погрешность измерений |
|
||||||||||||||||||||
| Пороги сигнализации |
По кислороду (О2): 18% об. на понижение, 23% об. на повышение (или другой по заказу). По горючим газам: 10% НКПР, 20% НКПР. По токсичным газам: от 1 ПДК до 25 ПДК токсичного газа. |
||||||||||||||||||||
| Принцип работы | Электрохимический, термокаталитический, оптический (в зависимости от измеряемого компонента) | ||||||||||||||||||||
| Способ отбора пробы | Диффузионный (конвекционный) | ||||||||||||||||||||
| Выходные сигналы | RS232, RS485, Релейный, Токовый 0-5 мА, Токовый 4-20 мА | ||||||||||||||||||||
| Климатическое исполнение | УХЛ2, УХЛ3.1 | ||||||||||||||||||||
| Диапазон рабочих температур | -40...+50°С (Ограничение: -20...+50°С для блоков с ЖКИ, -10...+50°С для датчиков HF) | ||||||||||||||||||||
| Исполнение по степени защиты | IP53, IP54, IP55 | ||||||||||||||||||||
| Питание | ~ 220 В | ||||||||||||||||||||
| Габариты | Блока датчика - d65х180; блока индикации - 260х240х135; блока коммутации - 155х95х60 | ||||||||||||||||||||
| Вес | Блока датчиков - 300 г; блока индикации - 3500 г; блока коммутации - 700 г |
