Газоанализаторы ЭССА-М исполнение ЭССА-М/3 с фотоионизационными измерительными преобразователями являются многоканальными аналогами одноканальных газоанализаторов КОЛИОН-1В-01С и предназначены для измерения концентрации паров углеводородов нефти и нефтепродуктов (кроме метана, этана и пропана), алифатических, ароматических и непредельных углеводородов, органических растворителей, спиртов (кроме метанола), аммиака, этилмеркаптана и других компонентов в воздухе рабочей зоны, сигнализации и формирования релейных сигналов для управления внешними устройствами при превышении пороговых значений концентрации.
В газоанализаторах используются фотоионизационный метод детектирования (ФИД). Отбор пробы – принудительный.
- измерительные преобразователи (ИП) Ф-ИБЦ (от 1 до 4);
- блок концентратора сигналов (КС) КС-4ВИФ, обеспечивающий питание ИП, прием и обработку сигналов ИП; КС имеет светодиодную индикацию, дисплей для отображения численного значения концентрации, 3 независимых реле для формирования управляющих релейных сигналов при выходе измеряемой концентрации за пороговые значения или при возникновении неисправности по любому ИП, одну линию связи Ethernet и две RS-485, до четырех линий RS-232 для подключения ИП и токовый выход 4 - 20 мА;
- сервисный блок СБ, предназначенный для градуировки, проверки работоспособности и поверки ИП Ф-ИБЦ;
- устройство для очистки ФИД.
- блоки реле (БР) БР-1 (от 1 до 4), предназначенные для формирования управляющих релейных сигналов при выходе измеряемой концентрации за пороговые значения или при возникновении неисправности газоанализатора по каждому ИП (или группе ИП) отдельно, каждый блок реле имеет 9 независимых реле и линию RS-485;
- блок «GSM-Ethernet» БГЕ, предназначенный для беспроводной связи с пользователем посредством передачи на его GSM терминал / терминалы (сотовый телефон / телефоны) sms-сообщений в случае превышения Порогов, установленных на газоанализаторе и (или ) для связи с компьютером по линии связи Ethernet или Internet блоков концентраторов сигналов, соединенных друг с другом по линии RS-485;
- блок коммутатора (БК) типа БК-1, предназначенный для построения заданной конфигурации локальной сети газоанализаторов на основе интерфейса Ethernet.
Газоанализаторы выпускаются во взрывозащищенном исполнении для применения во взрывоопасных зонах, где по условиям эксплуатации возможно образование взрывоопасных смесей категории IIA, IIB температурных групп Т1 – Т4, вид взрывозащиты - «искробезопасная цепь» с уровнем взрывозащиты «ib» (Взрывобезопасный). Блоки концентратора сигналов, блоки реле, блок БГЕ и блок коммутатора размещаются вне взрывоопасной зоны.
|
Наименование блока |
Маркировка взрывозащиты |
Степень защиты оболочки |
Рабочая температура, оС |
Масса, кг/габаритные размеры, мм |
|

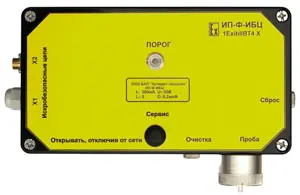

Измерительный преобразователь Ф-ИБЦ |
1Ex ib IIB T4 Gb |
IP54 |
от минус 30 до 45 |
2,1 / 270х270х100 |
|

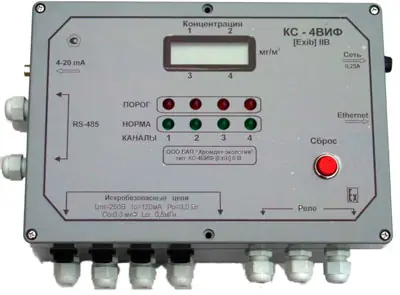

Блок концентратора сигналов КС-4ВИФ |
[Ex ib Gb] IIB |
IP40 |
от 0 до 45 |
2,1 / 300х215х100 |
|
Устройство для очистки ФИД |
- |
- |
от минус 30 до 45 |
|
|
Сервисный блок СБ |
1Ex ib IIС T5 Gb Х |
IP40 |
от минус 30 до 45 |
0,9 / 160х100х70 |
|
Дополнительные блоки |
||||
|

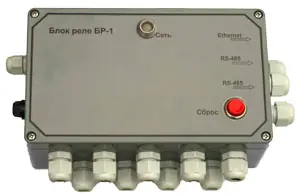

Блок реле БР-1 |
- |
IP40 |
от 0 до 45 |
2,5 / 260х150х80 |
|
Блок GSM-Ethernet БГЕ |
- |
IP40 |
от 0 до 45 |
0,5 / 90х110х60 |
|
Блок коммутатора БК-1 |
|
IP40 |
от 0 до 45 |
1.0 / 135х320х120 |
|
Соединяемые блоки и устройства |
Кабель |
|||
|
Тип |
Сечение, мм2 |
Макс. длина, м |
Интерфейс |
|
|
ИП – КС Кабель питание Кабель сигнальный |
КСПЭВГ 1х2х0,5 КСПЭВГ 1х2х0,5 |
0,5 0,5 |
300 300 |
+24 В RS-232 |
|
ПК* – КС БР – КС БГЕ – КС |
КСПЭВГ 1х2х0,5 |
0,5 |
1000 |
RS-485 |
|
ПК – КС БК – КС ПК – БК ПК – БГЕ |
ParLan™ U/UTP Cat5e 2х2х0,52 PVC |
0,52 |
100 |
Ethernet |
|
Принцип измерения |
Фотоионизационный |
|
Отбор пробы |
Принудительный |
|
Диапазон измерения, мг/м3 |
0 - 2000 |
|
Основная погрешность, % приведенная относительная |
±20 0 - 10 мг/м3 10 - 2000 мг/м3 |
|
Диапазон сигнализации, мг/м3 |
от 10 до 1999 |
|
Сигнализация |
2 порога, световая, релейные сигналы |
|
Реле |
Коммутируемый ток до 3,0 А при напряжении от 12 до 220 В |
|
Питание |
220 В, 50 Гц |
|
Входные / выходные сигналы |
|
|
Измерительный преобразователь Ф-ИБЦ |
RS 232 |
|
Блок концентратора сигналов КС-4ВИФ |
Ethernet (1 линия) – протокол обмена ModbusTCP/IP, RS-485 (2 линии) протокол обмена Modbus RTU RS-232 (до 4 линий) 4 – 20 мА (до 4 линий) Релейные сигналы (3) Численное значение концентрации Светодиодная сигнализация, DC +24 |
|
Блок реле БР-1 |
RS-485 (1 линия) Релейные сигналы (9) |
|
Блок БГЕ |
Ethernet (1 линия) – протокол обмена ModbusTCP/IP, RS-485 (1 линия) протокол обмена Modbus RTU SMS-сообщения |
|
Сервисный блок СБ |
RS 232 Численное значение концентрации, Светодиодная сигнализация |
|
Блок коммутатора БК-1 |
Ethernet (8 линий) |
|
Межповерочный интервал, мес |
12 |
|
Гарантийный срок, мес |
18 |
