Газоанализатор Testo 310

Анализаторы дымовых газов Testo 310 предназначены для измерения объемной доли кислорода (О2), оксида углерода (СО).

• Малые топливосжигающие установки (работающих на дизельном топливе, газе, древесине и угле);
• Низкотемпературные и конденсационные котлы;
• Газовые водонагреватели.

Анализатор дымовых газов Testo 310 позволяет осуществлять настройку и контроль соответствия данных систем установленным предельным значениям.

Принцип действия анализаторов дымовых газов Testo 310 основан на использовании электрохимических ячеек для измерения объёмной доли кислорода, оксида углерода.

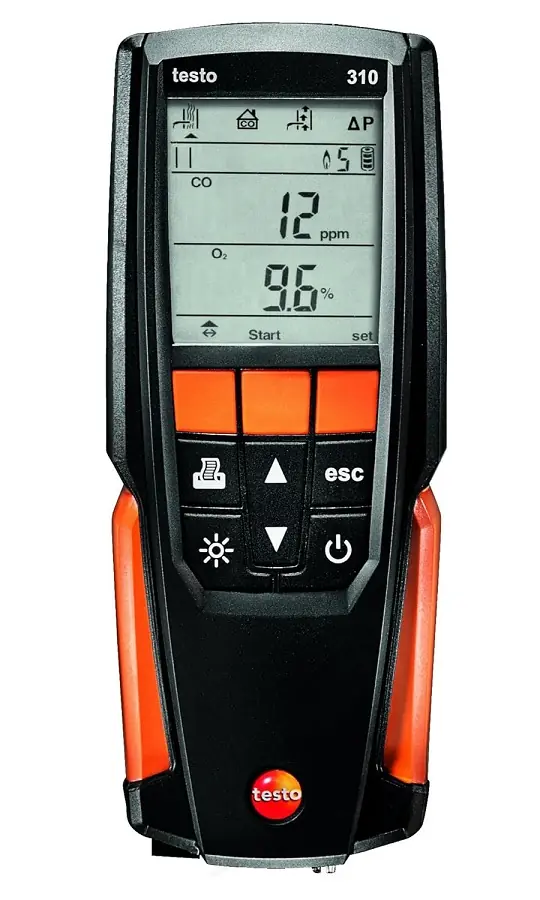

Анализаторы дымовых газов Testo 310 собраны в корпусе из пластика, имеют жидко-кристаллический дисплей и клавиатуру на передней панели.
Внутри корпуса анализаторов дымовых газов расположена электронная плата управления с подключенными к ней измерительными ячейками, а также аккумулятор и насос для забора газа.
В корпус анализаторов дымовых газов Testo 310 вмонтирован газозаборный зонд стандартной длины. Конструкция анализаторов дымовых газов Testo 310 предусматривает замену измерительных ячеек пользователем.
Защита программного обеспечения анализаторов дымовых газов Testo 310 соответствует уровню «С» защиты от преднамеренных и непреднамеренных изменений ПО СИ в соответствии с МИ 3286-2010.
Обработка метрологических данных происходит на основе жестко определенного алгоритма без возможности изменения.

Анализатор дымовых газов Testo 310 зарегистрирован в государственном реестре средств измерений РФ под номером 52543-13.

• Прочный и легкий анализатор;
• Подходит для ежедневной эксплуатации;
• Обнуление сенсоров газа за 30 секунд;
• Измерение O2 и CO;
• Встроенные магниты для крепления прибора к котлу.

• Настройка значений O2, CO и CO2 систем сгорания для обеспечения их оптимальной работы;
• Измерение тяги;
• Измерение и регулировка давления расхода газа в газовых водонагревателях;
• Измерение окружающего CO.

• в качестве устройства контроля безопасности (функции тревоги).

Угарный газ (CO) – не имеющий цвета и запах ядовитый газ, являющийся продуктом неполного сгорания топлива, в составе которого есть углерод (нефть, газ и твердые виды топлива).
При попадании угарного газа в кровь через легкие он активно связывается с гемоглобином, блокируя передачу кислорода тканевым клеткам, в результате удушья наступает смерть.
Таким образом, крайне важно контролировать концентрацию CO в горячей точке дымовых газов, а также в местах потенциальной угрозы для жизни людей (в нашем случае, в местах размещения топливосжигающих установок для систем горячего водоснабжения), а также в других прилегающих помещениях.

Фактически, измерение тяги – это измерение дифференциального давления.
Дифференциальное давление возникает между двумя участками, из-за разницы температур, в результате происходит компенсация потока.
В рассматриваемой области применения значение дифференциального давления указывает на тягу дымовых газов. В ходе измерений отображается значение давления между окружающей средой и дымоходом. Замеры осуществляются в центре потока.

В системах низкого давления обязателен надлежащий отвод дымовых газов через дымоход за счет достаточного дифференциального давления (тяги дымовых газов).
При слишком высоких значениях тяги, среднее значение температуры дымовых газов возрастает, что ведет к потере тепла с дымовыми газами. Следовательно, снижается эффективность работы системы. При слишком низких значениях тяги, недостаток кислорода в процессе горения вызывает увеличение концентрации CO и сажевого числа, что также является причиной снижения эффективности всей системы.
Измерения параметров дымовых газов для проверки в системах отопления позволяют определить количество загрязняющих веществ, выбрасываемых в окружающую среду с дымовыми газами (напр., монооксид углерода – CO), а также рассчитать потери тепла с дымовыми газами.
В некоторых странах требования к измерению дымовых газов прописаны в законодательстве.

1. Максимально возможное сокращение выбросов загрязняющих веществ в атмосферу;
2. Эффективное использование энергии.

Запрещается превышать установленные предельно допустимые значения загрязняющих веществ в атмосфере.
Контроль соответствия измеренных значений предельно допустимым осуществляется в режиме нормальной эксплуатации (измерения проводят с помощью соответствующих приборов перед каждым запуском системы).
Для измерений конец трубки зонда отбора пробы помещается в центр дымохода, где температура и концентрация дымовых газов наиболее высокая.
Данные измерений регистрируются анализатором дымовых газов, а затем могут быть переданы на печать или на ПК для дальнейшей обработки и анализа.

Измерения проводятся монтажником систем отопления в ходе пуско-наладочных работ, а затем, при необходимости, через четыре недели после ввода в эксплуатацию – инженером по очистке дымовых труб или представителем органа надзора. В дальнейшем, через установленные интервалы времени, осуществляются регулярные измерения, проведением которых занимается уполномоченный инженер по сервисному обслуживанию.

Базовые измерения при настройке систем отопления жилых помещений включают проверку давления газа, в которую, в свою очередь, входит измерение давления газового потока и статического давления газа.
Измерение давления потока газа подразумевает измерение давления в подающей трубе, а при измерениях статического давления определяется распределение давления в покоящемся газе.
Если значение давления потока газа газовых котлов незначительно превышает диапазон от 18 до 25 мбар, эксплуатация не допустима.
Если, несмотря на превышение значений, эксплуатация осуществляется, нарушается функциональность горелки, и при регулировке пламени может произойти взрыв, что ведет к выходу из строя горелки, а, значит – и всей отопительной системы.

Метрологические и технические характеристики анализатора дымовых газов Testo 310 представлены в таблице №1

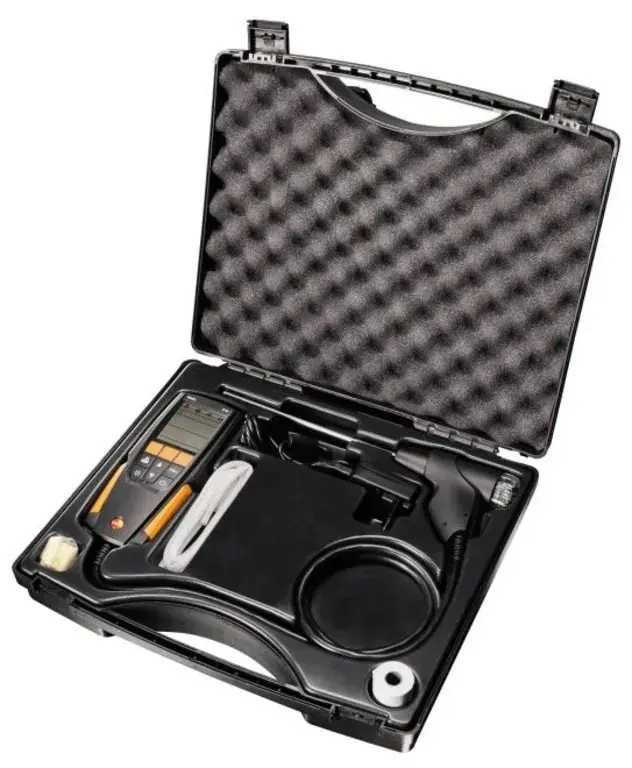

• анализатор дымовых газов testo 310;
• зонд отбора пробы длиной 180 мм с фикс. конусом;
• силиконовый шланг для измерения давления;
• пылевые фильтры (5 шт.);
• заглушки (5 шт.);
• руководство по эксплуатации 1 шт.

Комплектность изделия можно легко возобновлять, обратившись к нашим операторам.

При получении изделия, до ввода в эксплуатацию, потребителю следует провести осмотр, обращая внимание на целостность упаковки и укладки; целостность стеклянных изделий и т.п.
Претензии принимаются в течение 1 месяца с момента получения изделия.
