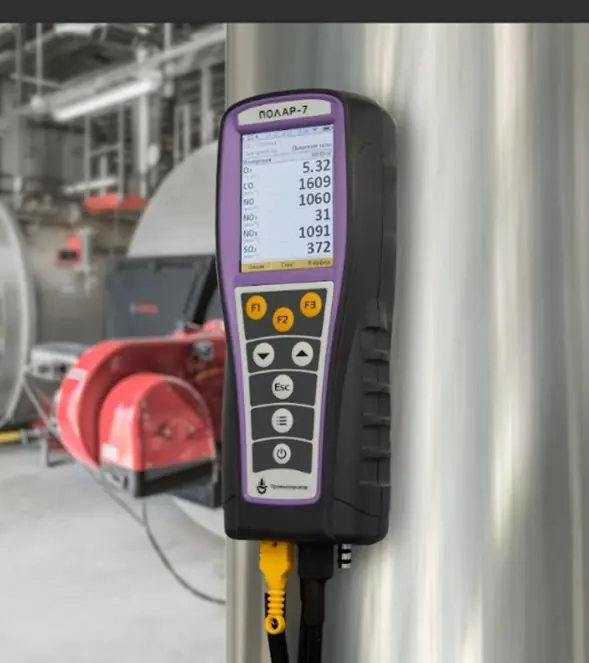

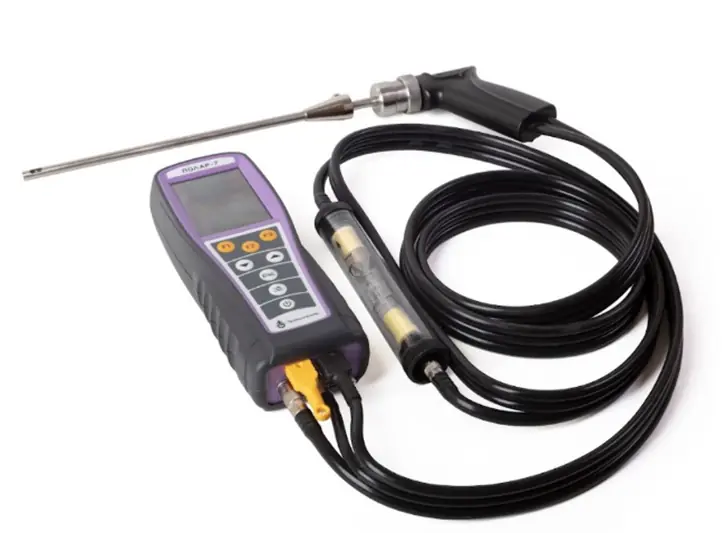

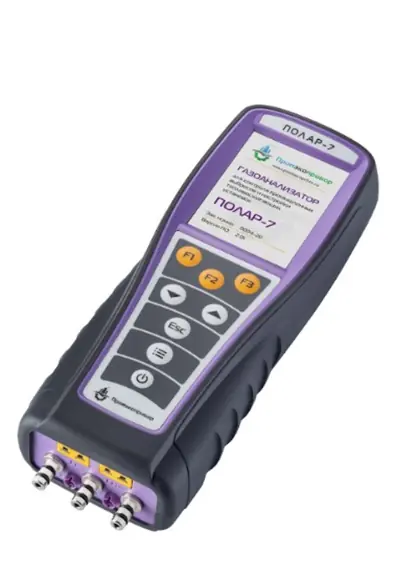

Газоанализатор «Полар-7»

Исполнение

Количество измерительных каналов

Определяемые компоненты

измеряемые

рассчитываемые

с помощью электрохимических датчиков

с помощью оптических
ИК-датчиков

1

1

О₂

–

–

2.1

2

О₂-СО

–

СО₂

2.2

2

О₂

СО₂

–

2.3

2

О₂

СН

–

3.1

3

О₂-СО-NO

–

СО₂-NO_X

3.2

3

О₂-СО

СО₂

–

3.3

3

О₂-СО

СН

СО₂

3.4

3

О₂

СО₂-СН

–

4.1

4

О₂-СО-NO-NO₂

–

СО₂-NO_X

4.2

4

О₂-СО-NO-SO₂

–

СО₂-NO_X

4.3

4

О₂-СО-NO

СО₂

NO_X

4.4

4

О₂-СО-NO

СН

СО₂-NO_X

4.5

4

О₂-СО

СО₂-СН

–

5.1

5

О₂-СО-NO-NO₂-SO₂

–

СО₂-NO_X

5.2

5

О₂-СО-NO-SO₂-H₂S

–

СО₂-NO_X

5.3

5

О₂-СО-NO-NO₂

СО₂

NO_X

5.4

5

О₂-СО-NO-NO₂

СH

CO₂-NO_X

5.5

5

О₂-СО-NO-SO₂

СO₂

NO_X

5.6

5

О₂-СО-NO-SO₂

СH

CO₂-NO_X

5.7

5

О₂-СО-NO

СО₂-СН

NO_X

6.1

6

О₂-СО-NO-NO₂-SO₂-H₂S

–

СО₂-NO_X

6.2

6

О₂-СО-NO-NO₂-SO₂

СО₂

NO_X

6.3

6

О₂-СО-NO-NO₂-SO₂

СH

СО₂-NO_X

6.4

6

О₂-СО-NO-SО₂-H₂S

СО₂

NO_X

6.5

6

О₂-СО-NO-SO₂-H₂S

СH

СО₂-NO_X

6.6

6

О₂-СО-NO-NO₂

СО₂-СН

NO_X

6.7

6

О₂-СО-NO-SO₂

СО₂-CH

NO_X

7.1

7

О₂-СО-NO-NO₂-SO₂

СО₂-СН

NO_X

7.2

7

О₂-СО-NO-SO₂-H₂S

СО₂-СН

NO_X

Исполнения с двумя измерительными каналами СО:

3-2

3

О₂-СО(2)

–

СО₂

4.1-2

4

О₂-СО(2)-NO

–

СО₂-NO_X

4.2-2

4

О₂-СО(2)

СО₂

–

4.3-2

4

О₂-СО(2)

СН

СО₂

5.1-2

5

О₂-СО(2)-NO-NO₂

–

СО₂-NO_X

5.2-2

5

О₂-СО(2)-NO-SO₂

–

СО₂-NO_X

5.3-2

5

О₂-СО(2)-NO

СО₂

NO_X

5.4-2

5

О₂-СО(2)-NO

СН

СО₂-NO_X

5.5-2

5

О₂-СО(2)

СО₂-СН

–

6.1-2

6

О₂-СО(2)-NO-SO₂-H₂S

–

СО₂-NO_X

6.2-2

6

О₂-СО(2)-NO-NO₂

СО₂

NO_X

6.3-2

6

О₂-СО(2)-NO-NO₂

СН

СО₂-NO_X

6.4-2

6

О₂-СО(2)-NO-SO₂

СО₂

NO_X

6.5-2

6

О₂-СО(2)-NO-SO₂

СН

СО₂-NO_X

6.6-2

6

О₂-СО(2)-NO

СО₂-СН

NO_X

7.1-2

7

О₂-СО(2)-NO-NO₂

СО₂-СН

NO_X

7.2-2

7

О₂-СО(2)-NO-SO₂

СО₂-СН

NO_X

Исполнение

Измерительный канал, диапазон измерений, млн^-1

О₂

СО

NO

NO₂

SO₂

H₂S

1

0–25 %
об. д.

0–500 *

0–300

0–100

0–300

0–300

2

0–10000 *

0–300

0–100

0–300

0–300

3

0–10000 *

0–4000

0–500

0–5000

0–1000

4

0–20000 *

0–4000

0–500

0–5000

0–1000

5

0–10 % об. д.

0–4000

0–500

0–5000

0–1000

Исполнения с двумя измерительными каналами СО:

6

0–25 %
об. д.

0–500 и
0–10000

0–300

0–100

0–300

0–300

7

0–500 и
0–10000

0–4000

0–500

0–5000

0–1000

8

0-500 и
0-20000

0-4000

0-500

0-5000

0-1000

9

0–500 и
0–10 % об. д.

0–4000

0–500

0–5000

0–1000

10

0–10000 и
0–10 % об. д.

0–4000

0–500

0–5000

0–1000

Примечания:

1. Для диапазонов измерений по каналу СО, отмеченных знаком «*», возможна установка датчика СО с компенсацией по водороду (Н₂), что особо оговаривается заказчиком на этапе оформления заказа. Максимальное компенсируемое содержание H₂ – 0,2 % об. д.

2. Диапазоны измерений по каналам СО₂ и СН не зависят от указанных в таблице исполнений и согласовываются с заказчиком дополнительно на этапе оформления заказа.

Определяемый
компонент
(канал измерений)

Диапазон измерений содержания определяемого компонента ¹⁾

Пределы допускаемой основной погрешности ²⁾
(на участке диапазона измерений)

абсолютной

относительной

Кислород (O₂)

от 0 до 25 % (об.)

±0,2 % (об.)

–

Оксид углерода
(CO низкий)

от 0 до 500 млн^-1

±5 млн^-1
(от 0 до 100 млн^-1 вкл.)

±5 %
(св. 100 до 500^-1)

от 0 до 625 мг/м³

±6,3 мг/м³
(от 0 до 125 мг/м³ вкл.)

±5 %
(св. 125 до 625 мг/м³)

Оксид углерода
(CO высокий)

от 0 до 10000 млн^-1

±10 млн^-1
(от 0 до 200 млн^-1 вкл.)

±5 %
(св. 200 до 10000 млн^-1)

от 0 до 12500 мг/м³

±12,5 мг/м³
(от 0 до 250 мг/м³вкл.)

±5 %
(св. 250 до 12500 мг/м³)

Оксид углерода
(CO очень высокий)

от 0 до 20000 млн^-1

±40 млн^-1
(от 0 до 800 млн^-1 вкл.)

±5 %
(св. 800 до 20000 млн^-1)

от 0 до 25000 мг/м³

±50 мг/м³
(от 0 до 1000 мг/м³ вкл.)

±5%
(св. 1000 до 25000 мг/м³)

Оксид углерода
(CO сверхвысокий)

от 0 до 10 % (об.)

±0,02 % (об.)
(от 0 до 0,4 % (об.) вкл.)

±5 %
(св. 0,4 % до 10 % (об.))

от 0 до 125 г/м³

±0,25 г/м³
(от 0 до 5 г/м³ вкл.)

±5 %
(св. 5 до 125 г/м³)

Оксид азота
(NO низкий)

от 0 до 300 млн^-1

±5 млн^-1
(от 0 до 50 млн^-1 вкл.)

±10 %
(св. 50 до 300 млн^-1)

от 0 до 402 мг/м³

±6,7 мг/м³
(от 0 до 67 мг/м³ вкл.)

±10 %
(св. 67 до 402 мг/м³)

Оксид азота
(NO высокий)

от 0 до 4000 млн^-1

±10 млн^-1
(от 0 до 100 млн^-1 вкл.)

±10 %
(св. 100 до 4000 млн^-1)

от 0 до 5360 мг/м³

±13,4 мг/м³
(от 0 до 134 мг/м³ вкл.)

±10 %
(св. 134 до 5360 мг/м³)

Диоксид азота
(NO₂ низкий)

от 0 до 100 млн^-1

±2,5^-1
(от 0 до 25 млн^-1 вкл.)

±10 %
(св. 25 до 100 млн^-1)

от 0 до 205 мг/м³

±5,1 мг/м³
(от 0 до 51 мг/м³ вкл.)

±10 %
(св. 51 до 205 мг/м³)

Диоксид азота
(NO₂ высокий)

от 0 до 500 млн^-1

±5 млн^-1
(от 0 до 50 млн^-1 вкл.)

±10 %
(св. 50 до 500 млн^-1)

от 0 до 1025 мг/м³

±10,3 мг/м³
(от 0 до 103 мг/м³ вкл.)

±10 %
(св. 103 до 1025 мг/м³)

Сумма оксидов азота (NO_X низкий)
в пересчете на NO₂ ^{3) 5)}

от 0 до 400 млн^-1

±6 млн^-1
(от 0 до 40 млн^-1 вкл.)

±15 %
(св. 40 до 400 млн^-1)

от 0 до 820 мг/м³

±12,3 мг/м³
(от 0 до 82 мг/м³ вкл.)

±15 %
(св. 82 до 820 мг/м³)

Сумма оксидов азота
(NO_X высокий)
в пересчете на NO₂ ^{4) 5)}

от 0 до 4500 млн^-1

±12 млн^-1
(от 0 до 80 млн^-1 вкл.)

±15 %
(св. 80 до 4500 млн^-1)

от 0 до 9225 мг/м³

±24,6 мг/м³
(от 0 до 164 мг/м³ вкл.)

±15 %
(св. 164 до 9225 мг/м³)

Сернистый ангидрид
(SO₂ низкий)

от 0 до 300 млн^-1

±5 млн^-1
(от 0 до 50 млн^-1 вкл.)

±10 %
(св. 50 до 300 млн^-1)

от 0 до 858 мг/м³

±14,3 мг/м³
(от 0 до 143 мг/м³ вкл.)

±10 %
(св. 143 до 858 мг/м³)

Сернистый ангидрид
(SO₂ высокий)

от 0 до 5000 млн^-1

±10 млн^-1
(от 0 до 100 млн^-1 вкл.)

±10 %
(св. 100 до 5000 млн^-1)

от 0 до 14300 мг/м³

±28.6 мг/м³
(от 0 до 286 мг/м³ вкл.)

±10 %
(св. 286 до 14300 мг/м³)

Сероводород
(H₂S низкий)

от 0 до 300 млн^-1

±5 млн^-1
(от 0 до 50 млн^-1 вкл.)

±10 %
(св. 50 до 300 млн^-1)

от 0 до 456 мг/м³

±7,6 мг/м³
(от 0 до 76 мг/м³ вкл.)

±10 %
(св. 76 до 456 мг/м³)

Сероводород
(H₂S высокий)

от 0 до 1000 млн^-1

±10 млн^-1
(от 0 до 100 млн^-1 вкл.)

±10 %
(св. 100 до 1000 млн^-1)

от 0 до 1520 мг/м³

±15,2 мг/м³
(от 0 до 152 мг/м³ вкл.)

±10 %
(св. 152 до 1520 мг/м³)

Диоксид углерода
(CO₂ низкий) ⁶⁾

от 0 до 20 % (об.)

±0,5 % (об.)
(от 0 до 5 % (об.) вкл.)

±10 %
(св. 5 до 20 % (об.))

Диоксид углерода
(CO₂ высокий) ⁶⁾

от 0 до 50 % (об.)

±1,25 % (об.)
(от 0 до 12,5 % (об.) вкл.)

±10 %
(св. 12,5 до 50 % (об.))

Диоксид углерода
(CO₂ очень высокий) ⁶⁾

от 0 до 100 % (об.)

±2,5 % (об.)
(от 0 до 25 % (об.) вкл.)

±10 %
(св. 25 до 100 % (об.))

Углеводороды по метану (СН₄ низкий)

от 0 до 5 % (об.)

±0,1%(об.)
(от 0 до 1,0 % (об.) вкл.)

±10 %
(св. 1,0 до 5 % (об.))

от 0 до 36 г/м³

±0,72г/м³
(от 0 до 7,2 г/м³ вкл.)

±10 %
(св. 7,2 до 36 г/м³)

Углеводороды по метану (CH₄ высокий)

от 0 до 20 % (об.)

±0,4%(об.)
(от 0 до 4 % (об.) вкл.)

±10 %
(св. 4 до 20 % (об.))

от 0 до 144 г/м³

±2,88г/м³
(от 0 до 28,8 г/м³ вкл.)

±10%
(св. 28,8 до 144 г/м³)

Углеводороды по метану
(CH₄ очень высокий)

от 0 до 100 % (об.)

±1,0%(об.)
(от 0 до 10 % (об.) вкл.)

±10%
(св. 10 до 100 % (об.))

от 0 до 720 г/м³

±7,2г/м³
(от 0 до 72 г/м³ вкл.)

±10%
(св. 72 до 720 г/м³)

Углеводороды
по пропану (С₃Н₈)

от 0 до 2,0 % (об.)

±0,04 % (об.)
(от 0 до 0,4 % (об.) вкл.)

±10 %
(св. 0,4 до 2,0 % (об.))

от 0 до 39,4 г/м³

±0,79 г/м³
(от 0 до 7,9 г/м³ вкл.)

±10 %
(св. 7,9 до 39,4 г/м³)

Примечания:

¹⁾

Газоанализаторы по каналам измерений CO, NO, NO₂, NO_X, SO₂, H₂S, CH₄, и C₃H₈ обеспечивают вывод результатов на дисплей в единицах массовой концентрации с учетом коэффициентов пересчета из единиц объемной доли для условий, принятых для пересчета единиц содержания компонентов при контроле атмосферы (t=0 °C, P=101,3 кПа): CO – 1,25; NO – 1,34; NO₂ – 2,05; NO_X – 2,05; SO₂ – 2,86; H₂S – 1,52; CH₄ – 0,72; C₃H₈ – 1,97.

²⁾

Нормальные условия измерений:

– температура окружающего воздуха, °C

от 15 до 25

– диапазон относительной влажности окружающего воздуха, %

от 30 до 80

– диапазон атмосферного давление, кПа

от 90,6 до 104,8

³⁾

При установленных каналах измерений NO «низкий» и NO₂ «низкий».

⁴⁾

При установленных каналах измерений NO «высокий» и NO₂ «высокий».

⁵⁾

В случае если в газоанализаторе установлен только канал измерений NO, метрологические характеристики по каналу NO_X не нормированы, показания объемной доли суммы оксидов азота выводятся на дисплей в результате расчета по эмпирическим формулам.

⁶⁾

В случае если в газоанализаторе отсутствует канал измерений CO₂, метрологические характеристики по каналу CO₂ не нормированы, показания объемной доли диоксида углерода выводятся на дисплей в результате расчета по эмпирическим формулам.

Определяемый
параметр
(канал измерений)

Диапазон
измерений

Пределы допускаемой погрешности
(на участке диапазона измерений)

абсолютной

относительной

Температура газов

от 0 до +800 °С

±2°С
(от 0 до +200 °С вкл.)

±1%
(св. +200 до +800 °С)

от -40 до +800 °С

±2°С
(от -40 до +200 °С вкл.)

от 0 до +1200 °С

±2°С
(от 0 до +200 °С вкл.)

±1%
(св. +200 до +1200 °С)

от -40 до +1200 °С

±2°С
(от -40 до +200 °С вкл.)

Температура воздуха

от -10 до +50°C
(внешний датчик)

±1 °C

–

от -40 до +100°C
(внешний зонд)

±1 °C

–

Разность давлений газов

от -200 до +200 гПа

±0,02гПа
(св. -2 до +2 гПа вкл.)

±1%
(от -200 до -2 гПа вкл.)
±1%
(св. +2 до +200 гПа)

Атмосферное давление

от 600 до 1100 гПа

±3 гПа

–

Абсолютное давление ¹⁾

от 400 до 1300 гПа

±5 гПа

–

Примечание:

¹⁾

Результат измерений абсолютного давления рассчитывается по формуле:

P _абс= P _атм + P _газ,

где P _атм – результат измерений по каналу атмосферного давления, гПа;
P _газ – результат измерений по каналу разности давлений газов, гПа.

Наименование

Кол-во

Газоанализатор «Полар-7», без принтера

1 шт.

Ручка пробоотборного зонда в комплекте с пробоотборным шлангом типа А или Б (с дополнительным каналом для измерения давления) и влагоотделителем, длина шланга 2,5 м (по заказу – 5 м)

1 шт.

Трубка пробоотборного зонда типа А или Б (с дополнительным каналом для измерения давления) со встроенным термопреобразователем с длиной по-гружной части 300 мм и диапазоном измерений от 0 °С до +800 °С в комплекте с упорным конусом *

1 шт.

Футляр для хранения трубки пробоотборного зонда (для трубок зондов с длиной погружной части 500, 750, 1000, 1500 и 2000 мм)

1 шт.

Чехол для транспортировки трубки пробоотборного зонда (для трубок зондов с длиной погружной части 500, 750, 1000, 1500 и 2000 мм)

1 шт.

Внешний датчик температуры воздуха

1 шт.

Блок питания/зарядное устройство в комплекте с USB-кабелем

1 шт.

Ключ для замены фильтров очистки пробы

1 шт.

Ремешок ручной для переноски газоанализатора

1 шт.

Кейс для транспортировки и хранения газоанализатора

1 шт.

Паспорт газоанализатора

Руководство по эксплуатации газоанализатора (на электронном носителе)

1 шт.

Примечание. * – Трубки пробоотборных зондов других длин (180, 500, 750, 1000, 1500 и 2000 мм) и с другими диапазонами измерений (от -40 °С до +800 °С; от 0 °С до +1200 °С и от -40 °С до +1200 °С) поставляются по запросу.

Наименование

Термопринтер

Предварительный металлокерамический фильтр для пробоотборного зонда, 10 мкм (только для трубок зондов типа А с диапазоном измерений до +800 °С), макс. T экспл. 500 °С

Трубки пробоотборного зонда типа А или Б (с дополнительным каналом для измерения давления) со встроенным термопреобразователем с длиной погружной части: 180, 300, 740, 1000, 1500, 2000 мм и диапазоном измерений от 0 °С до +800 °С; от -20 °С до +800 °С; от 0 °С до +1200 °С или от -20 °С до +1200 °С. Поставляются в комплекте с упорным конусом, футляром для хранения и чехлом для транспортировки (кроме трубок длиной 180 и 300 мм) *

Защитный экран для пробоотборного зонда

Внешний зонд температуры воздуха

Трубки напорные модификаций Пито и Пито цилиндрическая (длиной от 350 до 2000 мм) или НИИОГАЗ (длиной 2500 мм). Поставляются в комплекте с соединительными шлангами и чехлом для хранения и транспортировки

Программное обеспечение для ПК (на электронном носителе)

Электрический блок осушки пробы БОП-1

Запасные фильтры очистки пробы (уп. 5 шт.)

Запасная бумага для термопринтера (уп. 10 шт.)

Градуировочные газовые смеси в баллонах под давлением (комплект)

Футляр для переноски газоанализатора

Руководство по эксплуатации на бумажном носителе

Примечание. * – Дополнительная ручка пробоотборного зонда в комплект не входит.
