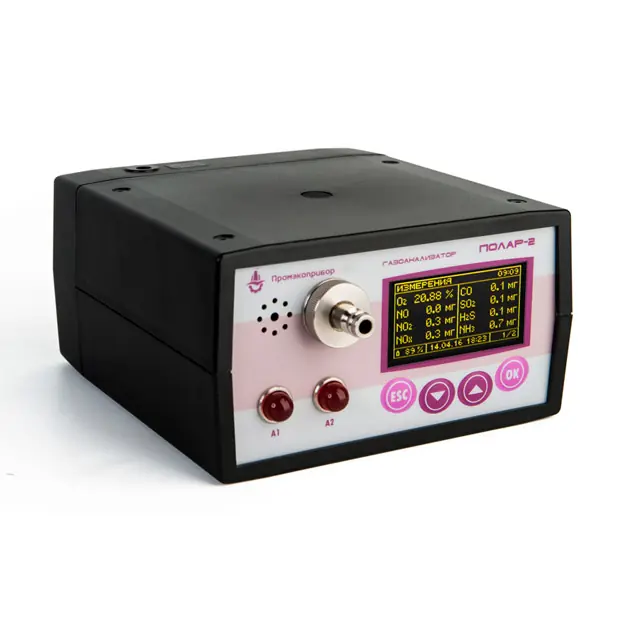

Газоанализатор «Полар-2»

Модель
газоанализатора

Модификация

Допускаемая температура окружающей среды, °С

Исполнение в части взрывозащиты

«Полар-2»

«Полар-2»

от 0 до +45

обыкновенное

«Полар-2 Т»

от -40 до +45

обыкновенное

«Полар-2 Ех»

от 0 до +45

взрывозащищенное

«Полар-2 Ех Т»

от -40 до +45

взрывозащищенное

Исполнение

Количество измерительных каналов

Состав измерительных каналов

Возможность установки расчетного канала NO_X

1.1

1

1 измерительный канал с ЭХД ¹⁾ (далее - 1хЭХД)

–

1.2

1

1 измерительный канал с ИКД ²⁾ (далее - 1хИКД)

–

1.3

1

Измерительный канал с ФИД ³⁾ (далее - ФИД)

–

2.1

2

2хЭХД

+

2.2

2

1хЭХД, 1хИКД

–

2.3

2

1хЭХД, ФИД

–

2.4

2

2хИКД

–

2.5

2

1хИКД, ФИД

–

3.1

3

3хЭХД

+

3.2

3

2хЭХД, 1хИКД

+

3.3

3

2хЭХД, ФИД

+

3.4

3

1хЭХД, 2хИКД

–

3.5

3

1хЭХД, 1хИКД, ФИД

–

3.6

3

2хИКД, ФИД

–

4.1

4

4хЭХД

+

4.2

4

3хЭХД, 1хИКД

+

4.3

4

3хЭХД, ФИД

+

4.4

4

2хЭХД, 2хИКД

+

4.5

4

2хЭХД, 1хИКД, ФИД

+

4.6

4

1хЭХД, 2хИКД, ФИД

–

5.1

5

5хЭХД

+

5.2

5

4хЭХД, 1хИКД

+

5.3

5

4хЭХД, ФИД

+

5.4

5

3хЭХД, 2хИКД

+

5.5

5

3хЭХД, 1хИКД, ФИД

+

5.6

5

2хЭХД, 2хИКД, ФИД

+

6.1

6

6хЭХД

+

6.2

6

5хЭХД, 1хИКД

+

6.3

6

5хЭХД, ФИД

+

6.4

6

4хЭХД, 2хИКД

+

6.5

6

4хЭХД, 1хИКД, ФИД

+

6.6

6

3хЭХД, 2хИКД, ФИД

+

7.1

7

7хЭХД

+

7.2

7

6хЭХД, 1хИКД

+

7.3

7

6хЭХД, ФИД

+

7.4

7

5хЭХД, 2хИКД

+

7.5

7

5хЭХД, 1хИКД, ФИД

+

7.6

7

4хЭХД, 2хИКД, ФИД

+

8.1

8

7хЭХД, 1хИКД

+

8.2

8

7хЭХД, ФИД

+

8.3

8

6хЭХД, 2хИКД

+

8.4

8

6хЭХД, 1хИКД, ФИД

+

8.5

8

4хЭХД, 2хИКД, ФИД

+

9.1

9

7хЭХД, 2хИКД

+

9.2

9

7хЭХД, 1хИКД, ФИД

+

9.3

9

6хЭХД, 2хИКД, ФИД

+

10

10

7хЭХД, 2хИКД, ФИД

+

Примечания:
1) ЭХД – измерительный канал с электрохимическим датчиком – любой из измерительных каналов О₂, СО, NO, NO₂, SO₂, H₂S, NH₃.
2) ИКД – измерительный канал с инфракрасным оптическим датчиком – любой из измерительных каналов СН (градуировка по СН₄), СН (градуировка по С₃Н₈), СН (градуировка по С₆Н₁₄), СО₂.
3) ФИД – измерительный канал с фотоионизационным датчиком, предназначенный для измерений легколетучих органических соединений (ЛОС). Градуировка канала ЛОС выполняется по изобутилену (2-метилпропен, i- С₄Н₈).

Определяемый
компонент

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности
(на участке диапазона измерений)

абсолютной Δо

относительной δо

Кислород (О₂)

от 0 до 25 % об. доли

±0,2 % об. доли

–

Оксид углерода (СО)

от 0 до 200 мг/м³

±1,0 мг/м³
(от 0 до 20 мг/м³ включ.)

±5 %
(св. 20 до 200 мг/м³)

Оксид азота (NO)

от 0 до 50 мг/м³

±0,5 мг/м³
(от 0 до 5 мг/м³ включ.)

±10 %
(св. 5 до 50 мг/м³)

Диоксид азота (NO₂)

от 0 до 20 мг/м³

±0,2 мг/м³
(от 0 до 2,0 мг/м³ включ.)

±10 %
(св. 2,0 до 20 мг/м³)

Сумма оксидов азота (NO_X) (по расчету) в пересчете на NO₂

от 0 до 100 мг/м³

±0,6 мг/м³
(от 0 до 4 мг/м³ включ.)

±15 %
(св. 4 до 100 мг/м³)

Сернистый ангидрид (SO₂)

от 0 до 100 мг/м³

±1,0 мг/м³
(от 0 до 10 мг/м³ включ.)

±10 %
(св. 10 до 100 мг/м³)

Сероводород (H₂S)

от 0 до 100 мг/м³

±1,0 мг/м³
(от 0 до 10 мг/м³ включ.)

±10 %
(св. 10 до 100 мг/м³)

Аммиак (NH₃)

от 0 до 100 мг/м³

±2,0 мг/м³
(от 0 до 10 мг/м³ включ.)

±20 %
(св. 10 до 100 мг/м³)

от 0 до 1000 мг/м³

±20 мг/м³
(от 0 до 200 мг/м³ включ.)

±10 %
(св. 200 до 1000 мг/м³)

Диоксид углерода (СО₂)

от 0 до 5 % об. доли
(ИК-датчик)

±0,1 % об. доли
(от 0 до 1,0 % об. доли включ.)

±10 %
(св. 1,0 до 5 % об.
доли)

от 0 до 20 % об. доли
(ИК-датчик)

±0,5 % об. доли
(от 0 до 5 % об. доли включ.)

±10 %
(св. 5 до 20 % об.
доли)

от 0 до 30 % об. доли
(ИК-датчик)

±0,75 % об. доли
(от 0 до 7,5 % об. доли включ.)

±10 %
(св. 7,5 до 30 % об.
доли)

от 0 до 60 % об. доли
(ИК-датчик)

±1,5 % об. доли
(от 0 до 15 % об. доли включ.)

±10 %
(св. 15 до 60 % об.
доли)

от 0 до 100 % об. доли
(ИК-датчик)

±2,5 % об. доли
(от 0 до 25 % об. доли включ.)

±10 %
(св. 25 до 100 % об. доли)

Углеводороды
по метану (СН₄)

от 0 до 5 % об. доли
(ИК-датчик)

±0,1 % об. доли
(от 0 до 1,0 % об. доли включ.)

±10 %
(св. 1,0 до 5 % об.
доли)

от 0 до 20 % об. доли
(ИК-датчик)

±0,4 % об. доли
(от 0 до 4 % об. доли включ.)

±10 %
(св. 4 до 20 % об.
доли)

от 0 до 100 % об. доли
(ИК-датчик)

±1,0 % об. доли
(от 0 до 10 % об. доли включ.)

±10 %
(св. 10 до 100 % об. доли)

Углеводороды
по пропану (С₃Н₈)

от 0 до 2,0 % об. доли
(ИК-датчик)

±0,04 % об. доли
(от 0 до 0,4 % об. доли включ.)

±10 %
(св. 0,4 до 2,0 % об. доли)

Углеводороды
по гексану (С₆Н₁₄)

от 0 до 1,0 % об. доли
(ИК-датчик)

±0,02 % об. доли
(от 0 до 0,2 % об. доли включ.)

±10 %
(св. 0,2 до 1,0 % об. доли)

ЛОС по изобутилену (2-метилпропен,
i-С₄Н₈)

От 0 до 3500 мг/м3
(ФИД)

±20 мг/м³
(от 0 до 100 мг/м³ включ.)

±20 %
(св. 100 до 3500 мг/м³)

Примечания:

1. Метрологические характеристики, указанные для канала NO_Х, действительны только при наличии в газоанализаторе каналов измерения NO и NO₂.
2. Метрологические характеристики, указанные для канала измерений легколетучих органических соединений (ЛОС), действительны при загазованности анализируемого воздуха только изобутиленом.
   При контроле суммарного содержания ЛОС (газов и паров жидкостей) пределы допускаемой основной погрешности не нормированы (работа в режиме индикатора).
3. Пересчет объемной доли (млн^-1) в массовую концентрацию компонента (мг/м³) проводится с приведением к нормальным условиям: температура 20 ^оС, атмосферное давление 101,3 кПа.
4. Пересчет объемной доли (%) в довзрывоопасную концентрацию компонента (% НКПР) проводится в соответствии с требованиями ГОСТ Р МЭК 60079-20-1-2011: 100 % НКПР СН4 = 4,4 % об. доли; 100 % НКПР С₃Н₈ = 1,7 % об. доли; 100 % НКПР С₆Н₁₄ = 1,0 % об. доли.

Техническая характеристика

Значение

Исполнение

обыкновенное (модификации «Полар-2» и «Полар-2 Т»)
взрывозащищенное (модификации «Полар-2 Ех» и «Полар-2 Ех Т»)

Маркировка взрывозащиты

1Ex ib IIC T4 Gb X (исполнения без оптических датчиков)
1Ex d ib IIC T4 Gb X (исполнения с оптическими датчиками)

Электропитание

от встроенной Li-ion аккумуляторной батареи, номинальным напряжением 8,4 В; 4,4 Ач либо от однофазной сети переменного тока (220±22) В / (50±1) Гц через внешний блок питания, входящий в комплект поставки

Способ отбора газовой пробы

принудительный с помощью встроенного побудителя расхода производительностью 0,8 дм³/мин

Сигнализация

звуковая (>80 dB) и световая, 2 порога срабатывания по каждому каналу измерений

Время непрерывной работы без подзарядки аккумуляторной батареи

не менее 20 ч (при температуре окружающей среды не ниже ±5 °C)

Время заряда аккумуляторной батареи

не более 4,5 ч

Дисплей

OLED графический дисплей с разрешением 128х64 пикселя

Память результатов

встроенная, емкость 99 блоков (990 записей)

Печать результатов

внешний компактный ИК-термопринтер

Вывод результатов на ПК

интерфейс USB 2.0

Безпроводной интерфейс (опция)

Wi-Fi

Габаритные размеры (ДхВхШ)

не более 149х172х80 мм

Масса

не более 1,5 кг - газоанализатор
не более 4,5 кг - базовый комплект (включая газоанализатор)

Диапазон рабочих температур

от 0 до +45 °С (модификации «Полар-2» и «Полар-2 Ех»)
от -40 до +45 °С (модификации «Полар-2 Т» и «Полар-2 Ех Т»)

Газоанализатор «Полар-2», без принтера

1 шт.

Блок питания / зарядное устройство

1 шт.

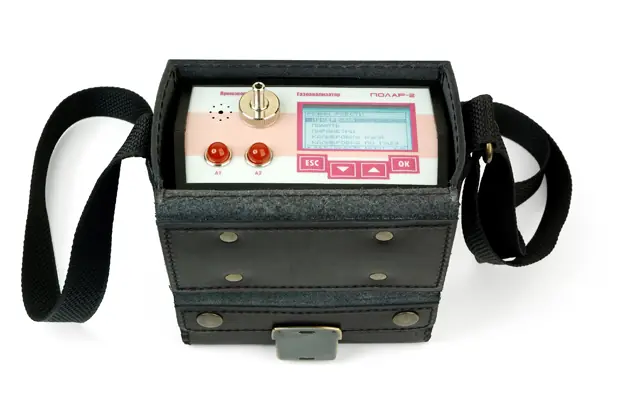

Футляр с ремнем для переноски прибора, кожаный (для модификаций с индексами «Т» и «Ех Т» утепленный)

1 шт.

Сумка с ремнем для транспортировки прибора и принадлежностей, кожаная

1 шт.

Комплект запасных полотен для внешнего фильтра очистки пробы (уп. 20 шт.)

1 компл.

Комплект документации (паспорт, руководство по эксплуатации, методика поверки (Приложение А к РЭ), свидетельство о первичной поверке, копии имеющихся сертификатов)

1 компл.
