- Контроля утечки элегаза SF6 (гексафторида серы) в рабочей зоне электроустановок;
- Мониторинга отходящих газов с целью оптимизации режимов горения;
- Экологического и санитарного контроля на станциях очистки и коллекторах сточных и технических вод;
- Непрерывного контроля чистоты и состава отходящих газов в металлургии;
- Решения задач безопасности и охраны труда, а также контроля технологичных газов на целлюлозно-бумажном производстве;
- Обеспечения безопасности при добыче, переработке, транспортировке и хранении нефтепродуктов;
- Безопасности и охраны труда, а также контроль полупроводниковых газов на территории чистых помещений и в лабораториях;
- Обеспечения безопасности при добыче, переработке, транспортировке и хранении природного газа;
- Контроля СО и Метана в кабельных коллекторах.
Газоанализатор «Бинар-1П» выпускается как в обычном, так и во взрывозащищенном исполнении («Бинар-1ПВ»), имея маркировку взрывозащиты: «Искробезопасная электрическая цепь» уровня «ib» по ГОСТ Р МЭК 60079-11-2010, «Взрывонепроницаемая оболочка» по ГОСТ Р МЭК 60079-1-2008.
Конструкция модели «Бинар-1ПВ» выполнена в соответствиями с требованиями ГОСТ Р МЭК 60079-0-2011.
Газоанализатор «Бинар-1П» внесен в государственные реестр средств измерений РФ под номером 53410-13.

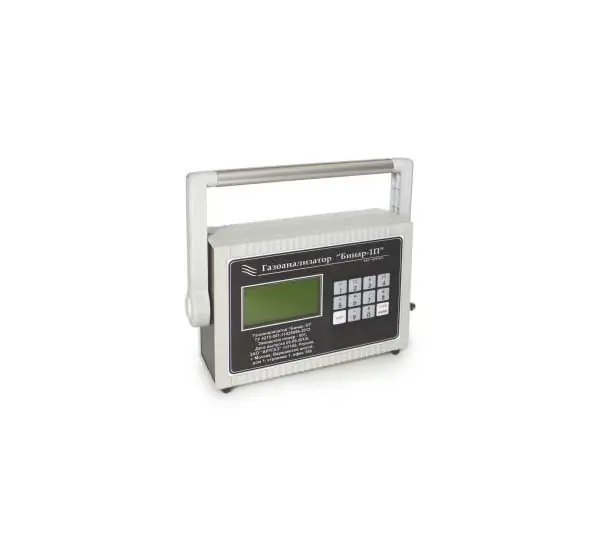

Переносной газоанализатор «Бинар-1П» одновременно измеряет концентрацию содержания от одного до восьми вредных и загрязняющих веществ в воздухе, и выдает звуковой сигнал при превышении установленных порогов.
Рабочий диапазон измеряемых концентраций вредных и загрязняющих веществ может выдаваться в различных единицах измерения (мг/м3, % объемной доли, ppm), % объемной доли, ppm).
Перечень веществ и диапазоны определяемых концентраций представлены в таблице №1
Принцип действия газоанализатора «Бинар-1П» основан на непрерывном преобразовании сигналов поступающих с газочуствительных измерительных преобразователей (сенсоров), в аналоговую или цифровую форму, с последующей обработкой встроенным микропроцессором и выводом результатов измерений на цифровой индикатор газоанализатора и ( или) передачу их внешнему компьютеру и другим регистрирующим устройствам или исполнительным механизмам.
В качестве измерительных преобразователей используется электрохимические, оптические, полупроводниковые, термокаталитические, хемилюминесцентные, комбинированные сенсоры.
Электрохимический преобразователь применяется для определения концентрации аммиака, водорода, диоксида азота, диоксид серы, кислорода, меркаптана, озона, оксида азота, сероводорода, синильной кислоты, оксида углерода, формальдегида, фторида водовода, хлора, хлористого водорода, этанола.
Оптический преобразователь применяется для определения концентрации водорода, гексафторида серы, оксида этилена, хладонов, этанола, суммы углеводородов, бензола, бутана, гексана, метана, пропана, этилена.
Термокаталитический преобразователь применяется для определения концентрации хладонов, метана.
Хемилюминесцентный преобразователь применяется для определения концентрации аммиака, диоксида азота, диоксида серы, меркаптана, оксида этилена, сероводорода, хлора, этанола, суммы углеводородов, бензола, бутана, гексана, пропана, этилена.
Прибор работает от встроенного аккумулятора.
- Текущие измерения и средние измерения - вывод на экран измеренной концентраций один раз в секунду.;
- Средние измерения – вывод на экран среднего значения концентрации за 20 мин.
Если концентрация загрязняющего вещества превысит значение установленного уровня, то на экране дисплея появиться «*» и будет сопровождаться звуковым сигналом.
При превышении концентрации газа установленной шкалы измерения каждого из компонентов на экране дисплея высветится «-----».
- Температура окружающей среды, 0С от минус 20 до плюс 40;
- Относительная влажность,% от 30 до 95;
- Атмосферное давление, к Па от 88 до 125;
- Напряжение питание:
- От сети переменного тока, В: 220 +22-33,частота 50Гц;
- Постоянные ток, В: 24,8 ±3.
|
Наименование вещества |
Химическая формула |
Диапазон измерений |
|
|
|
|
массовая концентрация, мг/м3 |
объемная доля, % |
|
Аммиак |
NH3 |
0,1 -10 (минимальный) 0,1- 1000 (максимальный) |
|
|
Водород |
Н2 |
|
0,1 -4,0 |
|
Гексафторид серы |
SF6 |
100-10000 |
|
|
Диоксид азота |
NO2 |
0,1-10 (минимальный) |
|
|
Диоксид серы |
SO2 |
0,25-20 (минимальный) 0,25 - 500 (максимальный) |
|
|
Кислород |
О2 |
|
1 - 100 |
|
Меркаптан |
RSH |
0,01 - 50 |
|
|
Озон |
О3 |
0,02 -0,5 |
|
|
Оксид азота |
NO |
0,2 -20 (минимальный) 0,2 - 1000 (максимальный) |
|
|
Оксид этилена |
С2Н4О |
0,1 -200 |
|
|
Сероводород |
H2S |
0,02- 20 (минимальный) 0,02- 500 (максимальный) |
|
|
Синильная кислота |
HCN |
0,1 -3,0 |
|
|
Оксид углерода |
CO |
0,1 - 200 (минимальный) |
|
|
Диоксид углерода |
CO2 |
|
0,1 - 5,0 (минимальный) 0,1 - 100 (максимальный) |
|
Формальдегид |
Н2СО |
0,1 - 2,0 |
|
|
Фтороводород |
HF |
0,4 -5,0 |
|
|
Хладон |
CHClF2 |
100 - 350 |
|
|
Хлор |
Cl2 |
0,1 -10 |
|
|
Хлористый водород |
HCl |
0,2 -20 |
|
|
Этанол |
С2Н5ОН |
40 - 2000 |
|
|
Горючие газы |
|
|
|
|
Общее содержание горючих газов (по CH4 или C6H14) |
|
|
0,1-50 % НКПР1) |
|
Бензол |
С6Н6 |
0,1 -100 |
|
|
Бутан |
С4Н10 |
|
0,1 -0,7 |
|
Гексан |
С6Н14 |
|
0,1 - 0,5 |
|
Метан |
СН4 |
|
0,1 -2,2 |
|
Пропан |
С3Н8 |
|
0,1-0,85 |
|
Этилен |
С2Н4 |
|
0,1- 1,15 |
|
Примечание: значение НКПР для определяемых компонентов по ГОСТ Р 51330.19-99. |
|||
|
Наименование |
Количество |
|
Газоанализатор "Бинар-1П" КДГА 413214.001.000 |
1к-т |
|
Руководство по эксплуатации КДГА 413214.001.000 РЭ |
1 экз. |
|
Паспорт КДГА 413214.001.000 ПС |
1 экз. |
|
Инструкция «Методика поверки» КДГА 413214.001.000 МП |
1экз. |
|
Зарядное устройство |
1 к-т |
|
Зонд отбора проб |
1 к-т |
|
Температура окружающей среды, °С |
-20 до +40 |
|
Газоанализатор имеет: маркировку взрывозащиты |
1Ex dib IIB T4/H2X |
|
Количество одновременно измеряемых веществ |
1 – 8 |
|
Габаритные размеры: мм, не более |
360x320x180 |
|
Масса, кг, не более |
2,5 |
|
Срок гарантии, мес. |
12 |
|
Гарантийный срок хранения, месяцев |
6 |
|
Средняя наработка на отказ, часов, не менее |
15000 |
|
Срок службы газоанализатора, без учета срока службы газочувствительных измерительных преобразователей, лет, |
10 |
|
Пределы допускаемых значений основной абсолютной погрешности измерений кислорода |
|
|
В диапазоне от 1 до 30 об. доля % |
± 0.2 |
|
В диапазоне от 1 до 100 об. доля % |
± 0.5 |
|
Пределы допускаемых значений основной относительной погрешности измерений остальных газов |
± 20 |
|
Пределы допускаемой дополнительной погрешности от измерения температуры окружающей среды в долях от основной погрешности на каждые 10 0С, не более |
0.2 |
|
Пределы допускаемой дополнительной погрешности от измерения влажности окружающей среды в долях от основной погрешности на каждые 10 %, не более |
0.2 |
|
Время установления показаний Т при нормальных условиях, без пробоотборного устройства, с, не более: |
|
|
для горючих газов |
15 |
|
для токсичных газов |
45 |
|
для кислорода |
45 |
|
Время прогрева и выхода на режима, мин. , не более |
3 |
|
Потребляемая мощность, В-А, не более |
55 |
Комплектность изделия можно легко возобновлять, обратившись к нашим операторам.
При получении изделия, до ввода в эксплуатацию, потребителю следует провести осмотр, обращая внимание на целостность упаковки и укладки; целостность стеклянных изделий и т.п. Претензии принимаются в течение 1 месяца с момента получения изделия.
